Kleinanzeigen: Mecal Mc 304 Atlas gebraucht (2)

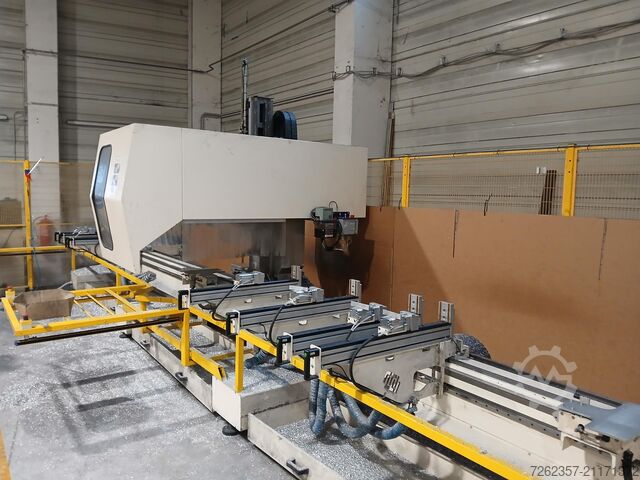

Zustand: gebraucht, Bearbeitungszentrum MECAL MC 304 ATLAS – Baujahr 2007 4-Achsen-Maschine mit Fräskopf für Frontbearbeitungen, speziell konzipiert für die Aluminiumverarbeitung. Allgemeine Merkmale: * Maximale Bearbeitungslänge: 7.430 mm * Positioniergenauigkeit: ± 0,015 mm * Wiederholgenauigkeit: ± 0,015 mm * Installierte elektrische Leistung: 8 kW * Versorgungsspannung: 380 V – 50 Hz * Frequenz: 50 Hz * Betriebsdruck: 6 – 7 bar * Luftverbrauch pro Zyklus: 80 Nl X-Achse (Längsrichtung) * Nutzweg: 7.210 mm * Dauerhaftes Stillstandsmoment: 6 Nm * Eilgang: 80 m/min * Beschleunigung: 1,5 m/s² Y-Achse (Quer) * Nutzweg: 550 mm * Dauerhaftes Stillstandsmoment: 6 Nm * Eilgang: 60 m/min * Beschleunigung: 1,5 m/s² Z-Achse (Vertikal) * Nutzweg: 500 mm * Dauerhaftes Stillstandsmoment: 6 Nm * Eilgang: 60 m/min * Beschleunigung: 1,5 m/s² A-Achse (Drehachse/Spindelachse) * Schwenkbereich: ± 180° * Dauerhaftes Stillstandsmoment: 6 Nm * Positioniergeschwindigkeit: 90°/s * Beschleunigung: 1,5 m/s² Crodpsxfr Hdjfx Aatod Elektrospindel * Max. Drehzahl: 24.000 U/min * Nennleistung (S6 60%): 9 kW – 10 PS * Werkzeugaufnahme: ISO 30 Werkzeugmagazin * Plätze für Bohr- und Fräswerkzeuge: 8 * Maximale Werkzeuglänge (inkl. Halter): 150 mm * Platz für Sägeblatt: 1 * Maximaler Außendurchmesser Sägeblatt: 200 mm Zusätzliche Merkmale * Innendurchmesser Sägeblatt: 22 mm * Maximale Werkzeuglänge (inkl. Halter): 150 mm * Maschinengewicht: 3.500 kg Maschinenabmessungen * Länge: 9.500 mm * Breite: 2.200 mm * Höhe: 2.600 mm * Gesamtgewicht: 4.600 kg

Zustand: gut (gebraucht), Baujahr: 2013, Profilbearbeitungszentrum Achsenverfahrwege X - Achse: 7430 mm Y - Achse: 1320 mm Z - Achse: 500 mm A - Achse: +/-90° Arbeitsbereiche X - Achse: 7460 mm Y - Achse: 650 mm Z - Achse: 250 mm Crjdsvy E Ibspfx Aatsd 8 Spannelemente Automatisches Werkzeugmagazin mit 8 Plätzen in einem geschützten Gehäuse, für Bohr-, Fräs- Gewindeschneidwerkzeuge, Winkelkopf und Scheibenfräser, max. Ø 200 mm, + 2 Plätze für 2 Winkelköpfe Werkzeugaufnahme ISO 30 Im Pendelbetrieb (2 Zonen-Bearbeitung) ist der Arbeitshub je Zone auf 3500 mm begrenzt
