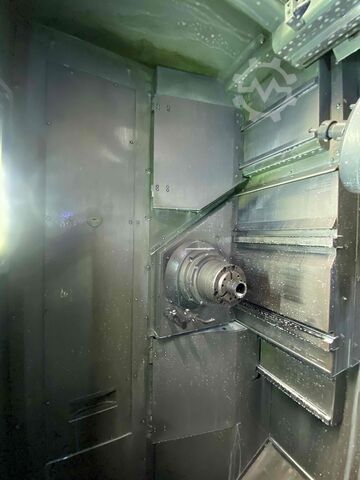

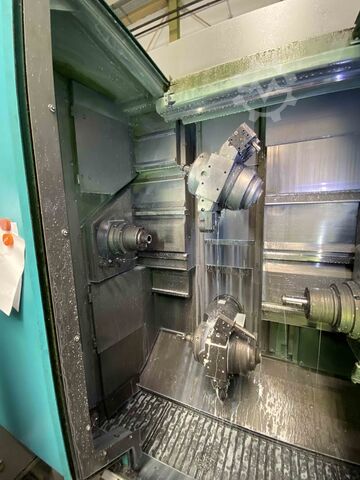

CNC Dreh-Fräszentrum

Index R 200

Zustand: gebraucht, Baujahr: 2015, Technische Details: Drehdurchmesser: 65 mm Drehlänge: 120 mm Steuerung: Index C200-4D SL z-Achse Hauptspindel Verfahrweg: 390 mm z-Achse Gegenspindel Verfahrweg: 390 mm x-Achse Gegenspindel Verfahrweg: 600 mm Verfahrweg y1: ± 80 mm Verfahrweg y2: ± 80 mm x-Achsen Eilgänge: 45 m/min y-Achsen Eilgänge: 15 m/min Z-achsen Eilgänge: 45 m/min Spindel 1 Drehzahl: 5000 1/min Spindel 1 Leistung: 35,5/27,5 kW Spindel 1 Drehmoment: 170 /125 Nm Spindel 2 Drehzahl: 5000 1/min Spindel 2 Leistung: 35,5/27,5 kW Spindel 2 Drehmoment: 170/125 Nm c-Achse: 0,00014 ° Klodpeyxpadjfx Aatjr Stangendurchmesser: 65 mm Spindelnase: AD 140 Spindelbohrung: 85 mm Frässpindel 1 Drehzahl: 18000 1/min Frässpindel 1 Leistung: 11 kW Frässpindel 1 Drehmoment: 19 Nm Frässpindel 2 Drehzahl: 18000 1/min Frässpindel 2 Leistung: 11 kW Frässpindel 2 Drehmoment: 19 Nm B-Achsen Schwenkwinkel: 230 ° B-Achsen Drehmoment: 440 Nm B-Achsen Winkelauflösung: 0,001 ° Frässpindel 1 & 2 Werkzeugmagazin: 80 HSK A40 Frässpindel 2 Magazin für statische Werkzeuge: 6 x VDI 25 innere Kühlmittelzufuhr: Knoll 80 bar / Ecofluid Maschinengewicht ca.: 16,3 t Raumbedarf ca.: 3,73x2,92x2,58 m Zubehör: Späneförderer Spindel 1 Kraftspannfutter SMW HFKN 165-46 mm Spindel 2 Kraftspannfutter SMW HFKN 165-46 mm Spannzangenfutter Hauptspindel Hainbuch Spanntop Spannzangenfutter Gegenspindel Hainbuch Spanntop Stangenlader Interface Unimag Kurzstangenlader IRCO ILS RBK 10016 Teilefänger für Haupt- und Gegenspindel Förderband zum Teileabtransport Ölnebelabscheider Büchel Die Index R 200 ist eine hochpräzise Multifunktionsdreh- und Fräsmaschine. Sie hat 2 Drehspindel und 2 Frässpindeln. Für beide Frässpindeln ist volle 5-Achsfähigkeit installiert. Die z-Achsen sind in den Drehspindelstöcken. Die x2 Achse ist im Spindelstock der Gegenspindel. Die Frässpindel 1 hat im Kopf x/y/b -Achsen Die Frässpindel 2 hat im Kopf y/b Achsen Jede Frässpindel hat eine vollwertige B-(Schwenk-)Achse mit 230° Die Maschine ist mit einem Kurztstangenlader IRCO und einen Teileabgreifer ausgestattet. Die abzugreifenden Teile dürfen maximal folgende Maße haben: Durchmesser 65 mm Länge 120 mm Gewicht 5 kg Reststücklänge 200 mm Alle Linearachsen sind mit Glasmaßsstäben versehen. Kühlmittelzufuhr über Haupt- und Gegenspindel sowie durch die Gegenspindel. Werkzeugbruchkontrolle ab Bohrerdurchmesser 1 mm Alle vorhandenen Werkzeughalter gehen mit der Maschine mit. Sie ist in einem exzellenten Zustand! *

Zustand: gebraucht, Baujahr: 2017, Technische Details: Schleifdurchmesser: 280/320 mm Schleiflänge: 750 mm Spitzenhöhe: 170 mm Maschinengewicht ca.: 22,5 t Raumbedarf ca.: 4,7 x 3,65 x 3,0 m Kjdpfxsttxg Se Aatelr

Zustand: gebraucht, TECHNISCHE DATEN Kledpfx Asv Ig Aveater - Anzahl der Achsen : 10 - Anzahl von Spindeln : 2 HAUPTSPINDEL - Spindelantriebleistung : 24 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] GEGENSPINDEL - Spindelantriebleistung : 24 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] - Verfahrweg : 390 / 600 [mm] DREH-FRÄSSPINDEL - Verfahrweg X : 350 [mm] - Verfahrweg Y : ± 80 [mm] - Hub Achse B : 270 [Grad] - Minimum Auflösung B-Achse : 0.001 [Grad] - Werkzeug Typ : HSK-T40 - Spindeldrehzahl : 18000 [Upm] - Spindelantriebleistung : 11 [kW] - Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI25 UNTERE DREH- UND FRÄSSPINDEL - Verfahrweg Y : ± 80 [mm] - Hub Achse B : 270 [Grad] - Minimum Auflösung B-Achse : 0.001 [Grad] - Werkzeug Typ : HSK-T40 - Spindeldrehzahl : 18000 [Upm] - Spindelantriebleistung : 11 [kW] - Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI25 WERKZEUGWECHSLER - Werkzeugwechsler Typ : Bras chargeur - Anzahl der Werkzeuge im Magazin : 80 - Werkzeugwechselzeit : 4.5 [sek] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 68 [kW] GEWICHT UND ABMESSUNGEN - Maschinenhöhe : 2500 [mm] - Maschinengewicht : 11000 [kg] MASCHINENSTUNDEN - Spindelstunden : 19781 [bst.] - Dreh-frässpindelstunden : 9713 [bst.] ZUBEHÖR - Steuerung : Siemens Sinumerik 840D SL - Kühlmitteltank * mit Hochdruckpumpe * mit Papierfilter * Innere Kühlmittel-Zufuhr (IKZ) - Späneförderer - Spindelkühlung - Teile-Entnahme

Zustand: einsatzbereit (gebraucht), Baujahr: 2009, Funktionsfähigkeit: voll funktionsfähig, Anzahl der Spindeln: 2, Steuerungshersteller: Siemens, Steuerungsmodell: 840D Solution-Line, Umfassend ausgestattetes Dreh- und Fräszentrum mit Haupt- und Gegenspindel! TECHNISCHE DETAILS Spindeln Hauptspindel: D65 Gegenspindel: D65 Werkzeugträger Werkzeugträger 1: Motorfrässpindel Werkzeugsystem HSK A40 2 × 3 feste Werkzeugstationen: VDI25 auf WT1 XYB Werkzeugträger 2: Motorfrässpindel Werkzeugsystem HSK A40 2 × 3 feste Werkzeugstationen: VDI25 auf WT2 XYB Kühlsysteme Schnittstelle: Kühlwasser für Maschinenkühlung Kühlaggregat: Kühlung der Spindeln und des Maschinenschrankes Kühlmittel über Hauptspindel: vorhanden Kühlmittel über Gegenspindel: vorhanden Kühlmittelpumpe 8 bar: auf Reinigungsanlage Mittel-Hochdruckpumpe 20 bar: auf Reinigungsanlage Hochdruckpumpe Emulsion: 16 l/min Hochdruckpumpe Öl: 33 l/min max. 80 bar Kühlschmierstoff-Feinstreinigung: Kompaktbandfilter Typ KF150 Filtervlies Typ: PN 100/100-540 Reinwasserbehälter: 1.500 × 1.010 × 600 mm (ca. 900 l Inhalt) 5-Achs-Maschinenausrüstung: vorhanden Steuerung: Siemens 840D Solution-Line AUSSTATTUNG Werkzeugwechsler Elektronische Welle für Spindeln und Antriebseinrichtungen Ausbaustufen Hauptspindel Anschlageinrichtung inkl. Kühlmittel durch HSP mit Magnetventil Ausbaustufen Gegenspindel Anschlageinrichtung inkl. Kühlmittel durch GSP mit Magnetventil Genauigkeitspaket Portalabnehmeeinrichtung Transportband Fertigteil Scharnierbandförderer 1.250 mm mit Hebepumpe Späneabwurf rechts KSS-Versorgung und Feinstreinigung Stangenlademagazin INDEX LMS 3.200 SBL Klodpswylz Tsfx Aatjr Ausdrehrichtung für SBL Verschiedene Werkzeughalter (fest und angetrieben) Verschiedene Buchsen für das Stangenlademagazin

Zustand: gebraucht, Baujahr: 2001, Tischlänge 600 mm Tischbreite 380 mm Steuerung FANUC 16i-M Längsweg 500 mm Querweg 300 mm Größter Schleifdurchmesser 230 mm Koordinatenschleifmaschine | HAUSER - S35-400 Kodpfswmwwyex Aatjlr Die Maschine ist in einem gepflegten Zustand. Bitte beachten Sie, dass die technischen Details aus vergleichbaren Maschinen hinzugefügt wurden. Das Maschinenvideo vom Werksstandort teilen wir gene auf Anfrage mit Ihnen. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tags: S35400 | S35 400 | S35CNC400 | S35 | S-35 | S 35

Zustand: gebraucht, TECHNISCHE DATEN - Schleiflänge : 120 [mm] - Spitzenhöhe : 102 [mm] - Werkstücklänge max. : 230 [mm] - Verfahrweg X/Z : 450 / 200 [mm] - Eilganggeschwindigkeit (X/Z) : 12000 [mm/min] Kodpfoxylwfjx Aatolr SPINDELHALTERUNG - Anzahl von Spindeln : 1 - Spindeldrehzahl : 42.000 [Upm] - Leistung : 3 [kW] STÜCKHALTER SPINDELSTOCK - Geschwindigkeit : 1500 [Upm] - Leistung : 1.4 [kW] - Spindel Durchlass : 28.6 [mm] - Kegeltyp : A2.4/CM5 - Einstellwinkel Achse B (manuell) : +/- 2 [Grad] - Minimum Auflösung C-Achse : 0.0001 [Grad] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 34 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 3600 x 2800 [mm] - Maschinengewicht : 2600 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 1022 [bst.] ZUBEHÖR - Steuerung : Fanuc 0i-TFP - Software StuderSIM - Kühlmitteltank - Innere Kühlmittel-Zufuhr (IKZ) - Ölnebelabsaugung - Diamantiergerät - Werkstück Meßtastereinrichtung

Zustand: gebraucht, A N G E B O T Wir können Ihnen ab Lager, Irrtum und Zwischenverkauf vorbehalten, unverbindlich anbieten : TSCHUDIN (CH) Spitzenlose Rundschleifmaschine Type TC-300 3Baujahr 2001 Schleifbereich - Æ 0,5 – 25 mm (30) kstücklänge beim Einstechschleifen 125 mm (140) kstücklänge beim Durchlaufschleifen 300 mm Schleifscheibenmaß: Æ x breit Æ 300 x 125 mm (140) Regelscheibenmaß: Æ x breit Æ 225 x 125 mm (140) Schleifscheiben-Umfangsgeschwindigkeit 35 m/sec Schleifscheiben-Zustellung 3 mm Regelscheibendrehzahlen stfl. 0 – 444 U/min. Neigung der Regelscheibe Grad Kledpfx Aaswftt Ujter Schleifscheibenantrieb ca. 7,5 kW Gesamtantrieb ca. 13 kW - 380 V - 50 Hz Gewicht 2.500 kg Zubehör / Sonderausstattung: • Die Maschine arbeitet mit einer festen Werkstückposition, ermöglicht dadurch, dass sowohl Schleifspindel- als auch die Regelspindel-Einheit verstellbar sind. Dies vereinfacht die Einstellung der Maschine wie auch die automatische Werkstück Be- und Entladung. • SIEMENS SPS Steuerung für den automatischen Arbeitsablaufs mit SIEMENS Touchscreen. Die komplette Elektrik und SPS-Steuerung wurde 2016 ! • elektromechanische Kopier-Abrichteinrichtung für die Regelscheibe • Regelscheiben- und Schleifscheiben-Drehzahlen sind stufenlos regelbar. • aufgebauter Werkstück-Einstech-Führungsbrücke verstellbar mit montierter Einstech-Werkstückauflage • elektromechanisch ansteuerbarer Werkstück-Einstoßer & automatischer pneumatischer Werkstück-Ausstoßer • zusätzlicher Ausfahrzylinder zum automatischen Abkippen der Werkstücke nach dem Einstechschleifen (einstellbar 4 – 30 mm). • Die Maschine ist vorbereitet für den Einsatz mit einem HELP-TEC Hublader MSHL08/400P, dieser ist aber derzeit nicht vorhanden. • Komplette Umhausung des Arbeitsbereiches mit Überwachungstechnik. • Separater Schaltschrank, Bedienungsanleitungen, Elektropläne des retrofits. Zustand : Sehr guter Zustand ! Wurde 2016 mit neuer Elektronik ausgerüstet ! Bitte klicken Sie hier für ein Video der Maschine : Lieferung : ab Lager, sofort möglich, FCA Metzingen Zahlung : rein netto - nach Rechnungserhalt Immer eine große Auswahl an Schleifmaschinen am Lager – bitte fragen Sie Ihren Bedarf an ! Q U O T A T I O N We are pleased to offer you ex our stock, subject to prior sale, and error in technical : TSCHUDIN (CH) Automatic precision centerless grinding machine model TC-300 year 2001 Grinding range - Æ 0,5 – 25 mm (30) Max. workpiece length for plunge grinding 125 mm (140) Max. workpiece length for through-feed grinding 300 mm Grinding wheel dimensions: Æ x width Æ 300 x 125 mm (140) Regulating wheel dimensions: Æ x width Æ 225 x 125 mm (140) Grinding wheel peripheral speed 35 m/sec Grinding wheel infeed 3 mm Regulating wheel speeds, stepless 0 – 444 rpm Regulating wheel inclination Degree Grinding wheel drive approx. 7,5 kW Total power approx. 13 kW - 380 V - 50 Hz Weight 2.500 kg Accessories / Special Features: • The machine operates with a fixed workpiece position, allowing both the grind...

Zustand: gebraucht, Baujahr: 2000, Schleifdurchmesser 450 mm Schleiflänge 1000 mm Spitzenhöhe 225 mm Foto von bereits gelieferter Maschine in ähnlichem Umfang: -große Wartung -Tischgeometrie neu -Teillackierung im Innenraum Schleifscheibenausrüstung LINKS 400x63x127mm (Standard) Schleifscheibenausrüstung RECHTS 300x40x127mm Innenschleifeinrichtung Ø120mm für HF-Spindeln CNC-Steuerung KELCO 120 C-Achse zum Unrundschleifen. Kel-Poly B-ACHSE: CNC-gesteuerte B-Achse KELCO 120: v konstant 35m/s od. 45m/s Schnellfrequenz-Innenschleifspindel Betriebseinheit zu MFV- und MFZ-Spindeln Hydraulischer Pinolenrückzug für den Reitstock KEINE Mikroverstellung am Reitstock Federnder Pinoleneinsatz Obertischkühlung Standard-Werkstückspindelstock MK 5 DIN 55026 Grösse 5" MIKRO-Verstellung für den Standard-Werkstückspindelstock Abrichtgerät am Untertisch Aktive Längspositionierung KELPOS, MARPOSS, montiert am Schleifkopf Klsdpfxexzk Nis Aatsr Werkzeugvermessungssystem KELSET, MARPOSS Anschnitt-Sensor MARPOSS Messsteuerung MARPOSS Minialsar vorbereitet Papierbandfilter

Zustand: einsatzbereit (gebraucht), Baujahr: 1989, Anzahl der Achsen: 2, Diese Schaudt Mikrosa SASL 125 wurde 1989 hergestellt. Es handelt sich um eine spitzenlose Außenschleifmaschine mit NC-gesteuerten Arbeitsgängen und hydrodynamischer Achslagerung. Beide Scheiben können über eine gesteuerte Achse abgerichtet werden. Sie wurde 2021/22 von UHLMAN Werkzeugmaschinen-Service überholt und regelmäßig gewartet. Nutzen Sie die Gelegenheit, diese Schaudt Mikrosa SASL 125 Spitzenlos-Schleifmaschine zu kaufen. Kontaktieren Sie uns für weitere Informationen. Zusätzliche Ausrüstung Ksdpfx Aajx Enapetelr • Optional: Zusätzliche Ausrüstung verfügbar Maschinenvorteile Technische Maschinenvorteile • Hydrodynamisches achslager • Regelmäßige wartung während der serienproduktion • Überholt von uhlman werkzeugmaschinen-service in 2021/22

Zustand: gebraucht, Spitzenweite: 1000 mm Spitzenhöhe: 250 mm B-Achse: Genauigkeit 0,1 " CNC-Marke: Kelco CNC-Modell: 90 Abmessungen linke Schleifscheibe (außen x innen x Breite): Ø400 x Ø127 x 63 mm Abmessungen rechte Schleifscheibe (außen x innen x Breite): Ø400 x Ø127 x 50 mm Drehung Werkstückspindelkopf: -30º bis +120º Spitzkegel Werkstückspindelkopf: MK 5 Max. Werkstückgewicht zwischen Spitzen: 150 kg Spitzkegel Reitstock: MK 4 Pinolenhub Reitstock: 50 mm Max. Umfangsgeschwindigkeit: 32 m/s Innenhochfrequenzschleifspindel: Ø120 mm Kjdjxmg Ekepfx Aatolr Marke Innenhochfrequenzschleifspindel: WARNER Modell K 3.000 Leistung Hauptmotor: 7,5 kW Gesamtleistung: 26,5 kW Max. Verfahrweg Z-Achse: 1150 mm Max. Vorschubgeschwindigkeit Z-Achse: 15 m/min Drehradius Arbeitstisch: 0º bis 9º Max. Verfahrweg X-Achse: 320 mm Max. Vorschubgeschwindigkeit X-Achse: 7,5 m/min Länge: 3600 mm Breite: 2000 mm Ca. Gewicht: 5.000 kg
