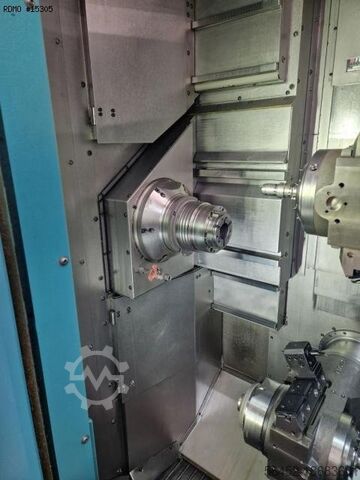

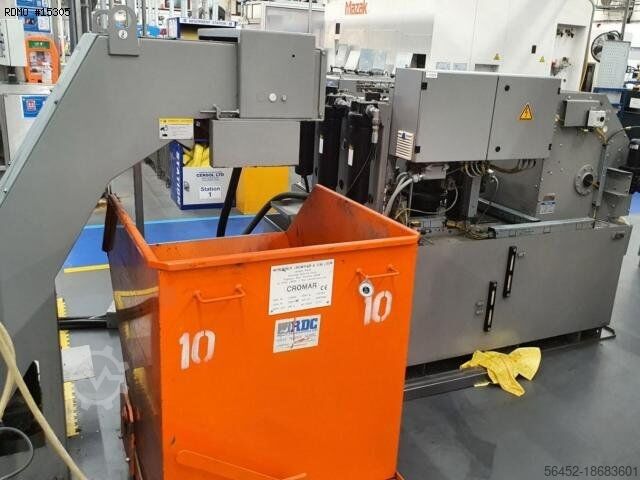

Dreh/fräszentrum

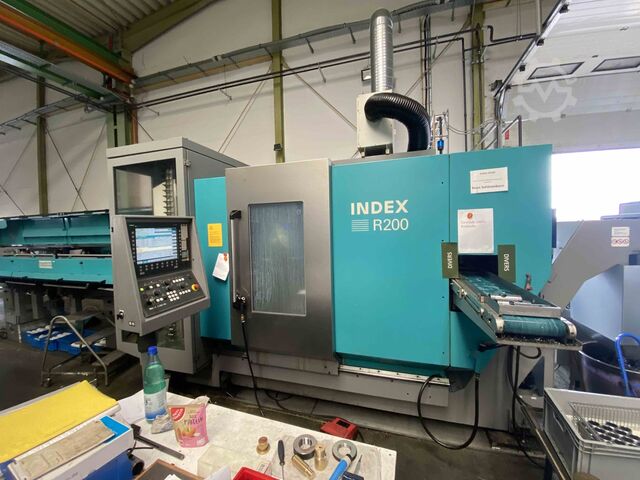

INDEX R 200

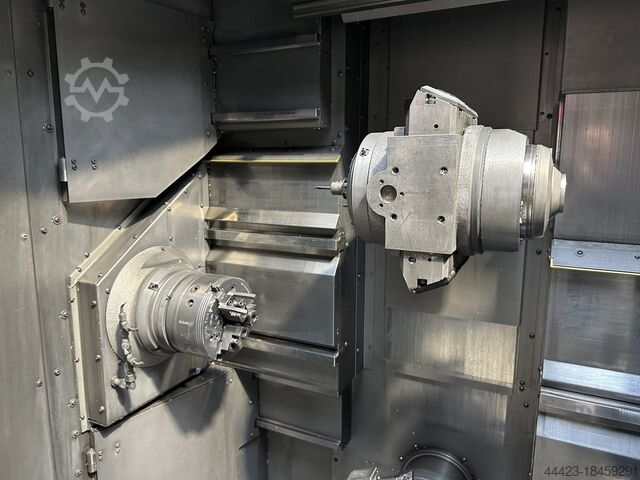

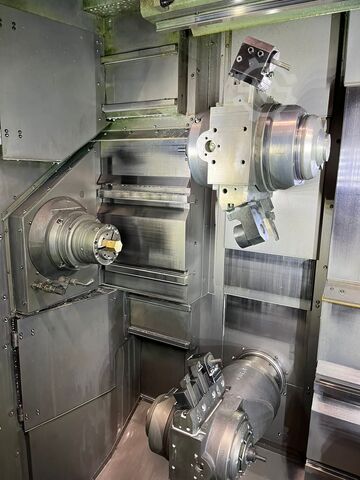

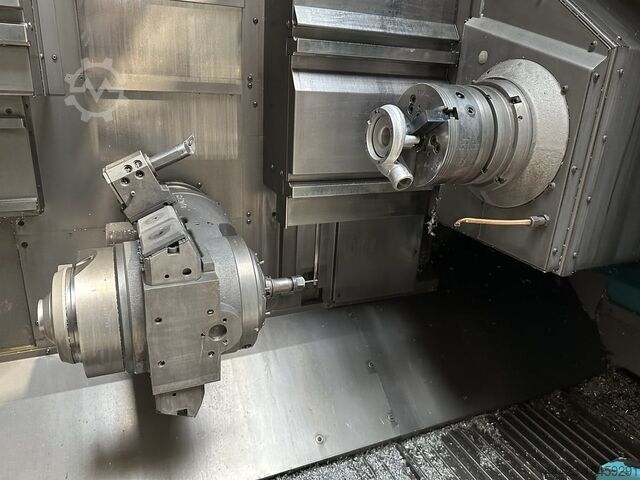

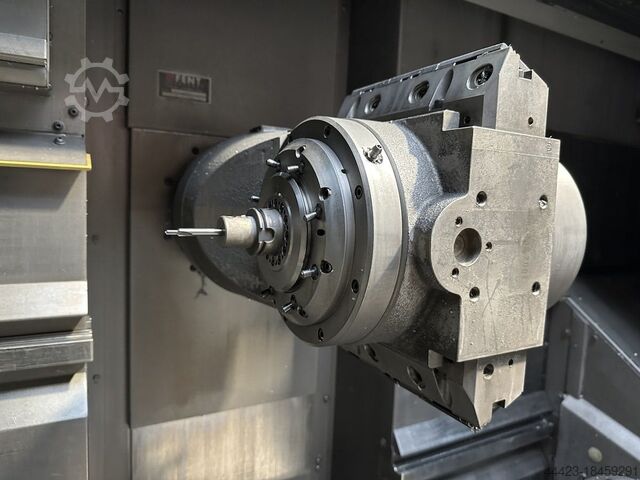

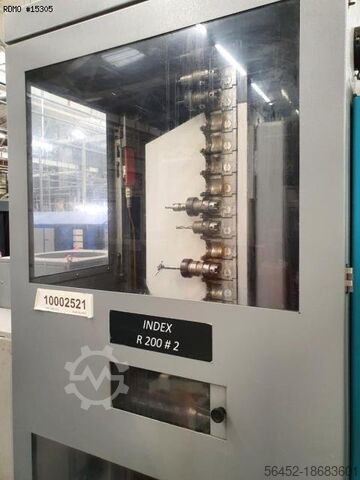

Zustand: gebraucht, Baujahr: 2011, Steuerungshersteller: Siemens, Steuerungsmodell: C200-4D SL, _____ Beschreibung: Allgemein: Baujahr:2011 Steuerung:Siemens 840 Dsl (C200-4D SL) Stangendurchlass:65 mm Frässpindeln:18.000 U/min Hauptspindel: Technologie:Motorspindel Drehzahl:5.000 U/min Leistung max.:35,5 kW Drehmoment max.:170 Nm C-Achse:0,001° Z-Achse:390 mm Stangendurchlass:65 mm Spannzylinder:Hohlspannzylinder Spannfutter:3-Backenfutter Gegenspindel: Technologie:Motorspindel Drehzahl:5.000 U/min Leistung max.:35,5 kW Drehmoment max.:170 Nm C-Achse:0,001° X-Achse:600 mm Z-Achse:390 mm Stangendurchlass:65 mm Spannfutter:3-Backenfutter Dodpsy Sq T Sjfx Am Tsuw Werkzeugträger I: Technologie:Frässpindel auf Kreuzschlitten Drehzahl: 18.000 U/min Werkzeugaufnahme:HSK 40 X-Achse:350 mm Y-Achse:160 mm(+/- 80 mm) B-Achse:230° Werkzeugträger II: Technologie:Frässpindel auf Kreuzschlitten Drehzahl: 18.000 U/min Werkzeugaufnahme:HSK 40 Y-Achse:160 mm(+/- 80 mm) B-Achse:230° Werkzeugmagazin: Technologie:Kettenmagazin Anzahl der Stationen:80 Stück Werkzeugwechsler:Doppelgreifer Werkzeuglänge max.:180 mm Ausstattung / Zubehör: Späneentsorgung:Späneförderer Kühlmittelversorgung:IKZ-Anlage mit Filter Teileentnahme:Portalabnehmer

Zustand: gebraucht, Baujahr: 2000, Schleifdurchmesser 450 mm Schleiflänge 1000 mm Spitzenhöhe 225 mm Maschine wurde teilüberholt mit neuer Geometrie geliefert und war nur wenige Wochen im Einsatz und wurde wegen Insolvenz wieder verkauft. Foto Gesamtmaschine von nahezu identischer Maschine. Foto Innenraum und Werkstückspindelstock von original Maschine. -große Wartung -Tischgeometrie neu -Teillackierung im Innenraum Schleifscheibenausrüstung LINKS 400x63x127mm (Standard) Schleifscheibenausrüstung RECHTS 300x40x127mm Innenschleifeinrichtung Ø120mm für HF-Spindeln CNC-Steuerung KELCO 120 C-Achse zum Unrundschleifen. Kel-Poly B-ACHSE: CNC-gesteuerte B-Achse KELCO 120: v konstant 35m/s od. 45m/s Schnellfrequenz-Innenschleifspindel Betriebseinheit zu MFV- und MFZ-Spindeln Hydraulischer Pinolenrückzug für den Reitstock KEINE Mikroverstellung am Reitstock Federnder Pinoleneinsatz Obertischkühlung Standard-Werkstückspindelstock MK 5 DIN 55026 Grösse 5" MIKRO-Verstellung für den Standard-Werkstückspindelstock Abrichtgerät am Untertisch Dujdpfx Aoxzk Niem Tjw Aktive Längspositionierung KELPOS, MARPOSS, montiert am Schleifkopf Werkzeugvermessungssystem KELSET, MARPOSS Anschnitt-Sensor MARPOSS Messsteuerung MARPOSS Minialsar vorbereitet Papierbandfilter

Zustand: gebraucht, Baujahr: 2015, Technische Details: Drehdurchmesser: 65 mm Drehlänge: 120 mm Steuerung: Index C200-4D SL z-Achse Hauptspindel Verfahrweg: 390 mm z-Achse Gegenspindel Verfahrweg: 390 mm x-Achse Gegenspindel Verfahrweg: 600 mm Verfahrweg y1: ± 80 mm Verfahrweg y2: ± 80 mm x-Achsen Eilgänge: 45 m/min y-Achsen Eilgänge: 15 m/min Z-achsen Eilgänge: 45 m/min Spindel 1 Drehzahl: 5000 1/min Spindel 1 Leistung: 35,5/27,5 kW Spindel 1 Drehmoment: 170 /125 Nm Spindel 2 Drehzahl: 5000 1/min Spindel 2 Leistung: 35,5/27,5 kW Spindel 2 Drehmoment: 170/125 Nm c-Achse: 0,00014 ° Stangendurchmesser: 65 mm Spindelnase: AD 140 Spindelbohrung: 85 mm Frässpindel 1 Drehzahl: 18000 1/min Frässpindel 1 Leistung: 11 kW Frässpindel 1 Drehmoment: 19 Nm Frässpindel 2 Drehzahl: 18000 1/min Frässpindel 2 Leistung: 11 kW Frässpindel 2 Drehmoment: 19 Nm B-Achsen Schwenkwinkel: 230 ° B-Achsen Drehmoment: 440 Nm B-Achsen Winkelauflösung: 0,001 ° Frässpindel 1 & 2 Werkzeugmagazin: 80 HSK A40 Frässpindel 2 Magazin für statische Werkzeuge: 6 x VDI 25 innere Kühlmittelzufuhr: Knoll 80 bar / Ecofluid Maschinengewicht ca.: 16,3 t Raumbedarf ca.: 3,73x2,92x2,58 m Zubehör: Späneförderer Spindel 1 Kraftspannfutter SMW HFKN 165-46 mm Spindel 2 Kraftspannfutter SMW HFKN 165-46 mm Spannzangenfutter Hauptspindel Hainbuch Spanntop Spannzangenfutter Gegenspindel Hainbuch Spanntop Stangenlader Interface Unimag Kurzstangenlader IRCO ILS RBK 10016 Teilefänger für Haupt- und Gegenspindel Förderband zum Teileabtransport Ölnebelabscheider Büchel Die Index R 200 ist eine hochpräzise Multifunktionsdreh- und Fräsmaschine. Sie hat 2 Drehspindel und 2 Frässpindeln. Für beide Frässpindeln ist volle 5-Achsfähigkeit installiert. Die z-Achsen sind in den Drehspindelstöcken. Die x2 Achse ist im Spindelstock der Gegenspindel. Die Frässpindel 1 hat im Kopf x/y/b -Achsen Die Frässpindel 2 hat im Kopf y/b Achsen Jede Frässpindel hat eine vollwertige B-(Schwenk-)Achse mit 230° Duodpfxoyxpade Am Tjw Die Maschine ist mit einem Kurztstangenlader IRCO und einen Teileabgreifer ausgestattet. Die abzugreifenden Teile dürfen maximal folgende Maße haben: Durchmesser 65 mm Länge 120 mm Gewicht 5 kg Reststücklänge 200 mm Alle Linearachsen sind mit Glasmaßsstäben versehen. Kühlmittelzufuhr über Haupt- und Gegenspindel sowie durch die Gegenspindel. Werkzeugbruchkontrolle ab Bohrerdurchmesser 1 mm Alle vorhandenen Werkzeughalter gehen mit der Maschine mit. Sie ist in einem exzellenten Zustand! *

Zustand: einsatzbereit (gebraucht), Baujahr: 2009, Funktionsfähigkeit: voll funktionsfähig, Anzahl der Spindeln: 2, Steuerungshersteller: Siemens, Steuerungsmodell: 840D Solution-Line, Umfassend ausgestattetes Dreh- und Fräszentrum mit Haupt- und Gegenspindel! TECHNISCHE DETAILS Spindeln Hauptspindel: D65 Gegenspindel: D65 Werkzeugträger Werkzeugträger 1: Motorfrässpindel Werkzeugsystem HSK A40 2 × 3 feste Werkzeugstationen: VDI25 auf WT1 XYB Werkzeugträger 2: Motorfrässpindel Werkzeugsystem HSK A40 2 × 3 feste Werkzeugstationen: VDI25 auf WT2 XYB Kühlsysteme Schnittstelle: Kühlwasser für Maschinenkühlung Kühlaggregat: Kühlung der Spindeln und des Maschinenschrankes Kühlmittel über Hauptspindel: vorhanden Kühlmittel über Gegenspindel: vorhanden Kühlmittelpumpe 8 bar: auf Reinigungsanlage Mittel-Hochdruckpumpe 20 bar: auf Reinigungsanlage Hochdruckpumpe Emulsion: 16 l/min Hochdruckpumpe Öl: 33 l/min max. 80 bar Dsdpfswylz Tjx Am Teuw Kühlschmierstoff-Feinstreinigung: Kompaktbandfilter Typ KF150 Filtervlies Typ: PN 100/100-540 Reinwasserbehälter: 1.500 × 1.010 × 600 mm (ca. 900 l Inhalt) 5-Achs-Maschinenausrüstung: vorhanden Steuerung: Siemens 840D Solution-Line AUSSTATTUNG Werkzeugwechsler Elektronische Welle für Spindeln und Antriebseinrichtungen Ausbaustufen Hauptspindel Anschlageinrichtung inkl. Kühlmittel durch HSP mit Magnetventil Ausbaustufen Gegenspindel Anschlageinrichtung inkl. Kühlmittel durch GSP mit Magnetventil Genauigkeitspaket Portalabnehmeeinrichtung Transportband Fertigteil Scharnierbandförderer 1.250 mm mit Hebepumpe Späneabwurf rechts KSS-Versorgung und Feinstreinigung Stangenlademagazin INDEX LMS 3.200 SBL Ausdrehrichtung für SBL Verschiedene Werkzeughalter (fest und angetrieben) Verschiedene Buchsen für das Stangenlademagazin

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 5 - Abstand zwischen den Spitzen : 400 [mm] - Nutzbarer Durchmesser : 180 [mm] LINEARE ACHSEN - Verfahrweg X1 und X2 x Z : 220 [mm] - Verfahrweg Z : 850 [mm] - Auflösung X x Z : 0,0001 [mm] REVOLVER : - Anzahl der festen Positionen : 12 - Werkzeughalter : VDI30 SCHLEIFSCHEIBENHALTER-PUPPE - Außenschleifen rechts : * Abmessungen der Schleifscheibe (Ø x Breite x Bohrung) : 400 x 50 x 127 [mm] * Antriebsleistung : 6.8 [kW] WERKSTÜCKSPINDELSTOCK - Drehzahlen max : 7500 [U/min] - Drehzahlen ( Synchrondrehzahl) : 1 - 5000 [U/min] - Art des Kegels : CM4 - Antriebsleistung : 10.5 [kW] - C-Achse : 0.001 [°] SYNCHRONISIERTE GEGENSPINDELSTOCK - Drehzahlen max : 7500 [U/min] - Drehzahlen (Synchrondrehzahl) : 1 - 5000 [U/min] - C-Achse : 0.001 [°] - Innenkonus : MK4 - Mikrometrische Einstellung : +/- 40 [Mikron] - Antriebsleistung : 10.5 [kW] STROMZUFUHR - Leistung : 45 [KVA] ENMBREMEN - Raumbedarf : 2800 x 3960 [mm] - Gewicht der Maschine : 7600 [kg] MASCHINENSTUNDEN -Stunden unter Strom : 57000 [Std] ZUBEHÖR - CN FANUC 310i-modelA - SoftwareStuderWIN Dedpfx Aevxw A Ujm Touw - Schnittstelle RS232 / USB - Abgesetztes elektronisches Handrad - Revolverkopf mit automatischer Längenkalibrierung Renishaw LP2 - Marposs Messtaster für Durchmesser (Multirange) + Z4-Achsen zur Positionierung - Halbautomatisches Auswuchten der Schleifscheibe MPM.3 BMT100 M.24 - Kühlmittelbehälter 480 L * mit Papierfilter * mit Magnetfilter - Förderband für Späne - Nebelabsaugung - Kühlaggregat zur Kühlung des Schleifscheibenmotors - Elektronische Berührungserkennung Dittel AE6000 - Stationäre Abrichteinrichtung am Werkstückspindelstock - Klimatisierung des Schaltschranks - Auswuchtwelle - Schnittstelle für automatisches Ladesystem

Zustand: einsatzbereit (gebraucht), Baujahr: 1995, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 4304, Drehtischdurchmesser: 600 mm, Schleifhöhe: 450 mm, Gesamtgewicht: 14.500 kg, Maschine ist mit 3 Spindeln ausgestattet, Planschleifen, Außenschleifen, Bohrungschleifen Revolverkopf B-Achse mit 1°-Teilung Duodsvt A Rtepfx Am Tew Bandfilteranlage inklusive

Zustand: gebraucht, TECHNISCHE DATEN - Spindeldrehzahl : 5 - 300 [Upm] - Minimum Auflösung C-Achse : 0.001 [Grad] - Vertikaler Hub der Hauptspindel : 130 [mm] - Vertikalhub der Hauptspindel (Handbetrieb) : 140 [mm] - Drehzahl der Schleifspindel mit Motor : 4500 - 80.000 [Upm] - Drehzahl der Schleifspindel mit Turbine : 100.000 - 160.000 [Upm] - Rundschleifen ohne / mit Zwischenplatte max. : 230 / 360 [mm] - Schleiflänge Z max. (mit Leiste) : 125 [mm] - Maximaler spitzer Winkel beim Kegelschleifen : 16 [Grad] - Max. Schleiftiefe beim Kegelschleifen mit Winkel : 44 [mm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 700 / 500 / 500 [mm] - Eilganggeschwindigkeit (X/Y) : 4000 [mm/min] - Vorschubgeschwindigkeit (X/Y) : 0 - 2000 [mm/min] TISCH - Tisch Größe : 770 x 630 [mm] - Max. Tisch Beladung : 500 [kg] - Abstand von Tisch zu Spindelnase : 0 - 600 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2650 x 2577 [mm] - Maschinenhöhe : 2677 [mm] - Maschinengewicht : 5600 [kg] MASCHINENSTUNDEN - Betriebsstunden : 44995 [bst.] ZUBEHÖR - Steuerung : Fanuc - Kühlmitteltank * mit Hochdruckpumpe Dsdox Av Adepfx Am Tsuw * mit Papierfilter - Ölnebelabsaugung - Feuerlöschanlage * * NB: Funktionsfähigkeit nicht garantiert. Von einem qualifizierten Unternehmen des Käufers überprüfen lassen.

Zustand: gebraucht, STAR SW 20 ist eine CNC-Langdrehautomat mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Kapazitäten: 11 Achsen, 2 Spindeln, max. Bearbeitungsdurchmesser 20 mm, Gegenspindel bis 10.000 t/min. Technische Daten: Spindel 3,7 kW, angetriebene Werkzeuge 1,2 kW (8.000 t/min), Schlitten 7 und 5 Positionen, Gegenbearbeitung 8 Werkzeuge (6 angetrieben), Eilgang 35 m/min, Anschluss 50 Hz 3x380 V, Gewicht ~3400 kg, Maße L2600×B1150×H1765 mm. Zubehör: Stangenlader, Lampe, Kühleinheit 150 l, Ölnebelabsaugung ELBARON, Schnittstelle Stangenlader. Erreicht enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik. Dsdpsyxnwnjfx Am Teuw

Zustand: gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Tischflaeche: 850 x 400 mm Magnettisch: 800 x 400 x 105 mm Max Tischbewegung (X x Y): 950 x 440 mm Max Gewicht des Werkstückes: 700 kg (auf dem Magnesstisch 230 kg) T-Nute auf dem Tisch: 3 Stk. x 17 mm Abstand zwische dem Tisch und Spindelmitte: 47,5 – 547,5 mm Schleifscheibe D355 x 38 x d127 mm Drehzahl: 1500 / 1800 U/Min (50Hz / 60Hz) Spindelantrieb: 3,7 kW / 4,0 kW Langsbewegung: 3 – 25 M/Min (hydraulisch und stufenlos) Querbewegung: 1 – 1000 mm/Min Vertikaler Vorschubbereich: 1 – 1000 mm/Min Kleinste Zustellbetrag: 0,0001 mm – 0,0002 mm Gewicht der Maschine 4000 Kg Abmessungen LxBxH = 3310 x 2228 x 2710 mm Zubehör, Ausstattung Dsdpfx Amjy T Nuwo Teuw - Halbautomatische Funktion - Magnettisch 800 x 400 mm - Kühlmittelanlage mit magnetischen Separator - Papierbandfilter - Maschinenfüsse - Digitaler Anzeigersystem für die Zustellung - Im Spindelkopf eingebaute Abrichteinheit Die Maschine wird wegen Firmenauslösung abgegeben. Guter Zustand. Unter Strom in Ungarn.

Zustand: einsatzbereit (gebraucht), Baujahr: 1989, Gesamtbreite: 4.000 mm, Gesamtgewicht: 5.000 kg, Werkstückdurchmesser (max.): 140 mm, Produktlänge (max.): 2.000 mm, Anzahl der Achsen: 2, Diese Schaudt Mikrosa SASL 125 wurde 1989 hergestellt. Es handelt sich um eine spitzenlose Außenschleifmaschine mit NC-gesteuerten Arbeitsgängen und hydrodynamischer Achslagerung. Beide Scheiben können über eine gesteuerte Achse abgerichtet werden. Sie wurde 2021/22 von UHLMAN Werkzeugmaschinen-Service überholt und regelmäßig gewartet. Nutzen Sie die Gelegenheit, diese Schaudt Mikrosa SASL 125 Spitzenlos-Schleifmaschine zu kaufen. Kontaktieren Sie uns für weitere Informationen. Arbeitsbereich: • Maximaler Werkstückdurchmesser • der geschliffen werden kann • mit einer Schleifscheibe Ø 500 mm: 140 mm • Maximaler Werkstückdurchmesser • der geschliffen werden kann • mit einer Schleifscheibe Ø 630 mm: 80 mm Duodpfex Enapjx Am Tow • Minimaler Werkstückdurchmesser, der geschliffen werden kann: 3,5 mm • Maximale Werkstücklänge beim Durchgangsschleifen: 200 mm • Maximale Werkstücklänge beim Einstechschleifen 245 mm • Maximale schleifbare Profiltiefe am Werkstück 25 mm Schleifscheibe: • Maximaler Außendurchmesser 500 oder 630 mm • Minimaler Außendurchmesser 380 mm • Maximale Schleifscheibenbreite 250 mm • Schleifscheibenbohrung 305 mm • Führungsscheibe: • Maximaler Führungsrad-Außendurchmesser 315 mm • Maximale Breite der Führungsscheibe 250 mm • Bohrungsdurchmesser 127 mm Leistungsbedarf: • Leistungsaufnahme ca. 33 kW Zusätzliche Ausstattung • Optional: Zusatzausrüstungen verfügbar Vorteile der Maschine Technische Maschinenvorteile • Hydrodynamische Achslagerung • Regelmäßige Wartung während der Serienproduktion • Nachrüstung durch uhlman werkzeugmaschinen-service in 2021/22
