Kleinanzeigen: Gildemeister Ctx 500 gebraucht (4)

Zustand: einsatzbereit (gebraucht), Baujahr: 2000, Verfahrweg X-Achse: 320 mm, Verfahrweg Z-Achse: 1.097 mm, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840D, Anzahl der Achsen: 3, Horizontaldrehmaschine, Baujahr 2000. Diese Gildemeister CTX 500 S2 verfügt über einen maximalen Drehdurchmesser von 455 mm und eine Drehlänge von 1097 mm. Sie ist mit einem robusten Werkzeugsystem mit Scheibenrevolver und einem maximalen Spannfutterdurchmesser von 315 mm ausgestattet. Wenn Sie auf der Suche nach hochwertigen Drehkapazitäten sind, sollten Sie die von uns zum Verkauf angebotene Gildemeister CTX 500 S2 in Betracht ziehen. Kontaktieren Sie uns für weitere Informationen. - Max. Schwenkbereich über Bett / Schieber: 680 mm / 670 mm- Max. Drehdurchmesser über Stirnschlitten: 455 mm- Max. Drehlänge: 1097 mm / 2097 mm- Spindelkopf-Flansch: 220 mm (Größe 220h5)- Spindelbohrung: 107 mm- Vorderdurchmesser des Spindellagers: 140 mm- Max. Spannfutterdurchmesser: 315 mm / 400 mm- Konus des Reitstock-Spindelrohrs: MK 5 / MK 6- Durchmesser der Reitstockhülse: 120 mm- Hub der Reitstockhülse: 120 mm- Werkzeugsystem: Scheibenrevolver- Anzahl der Schlittenpaare: 1- Anzahl der Stirnschlitten: 1- Längshub: 1097 mm / 2097 mm- Querschlittenhub: 320 mm- Max. Drehmoment: 650 Nm / 2000 Nm- Vorschubkraft (Längs / Quer): 15.000 N / 8.000 N- Eilgang (Längs / Quer): 30 m/min / 24 m/min- Vorschubgeschwindigkeitsbereich: 0,5 – 5000 mm/min- Typ des Hauptantriebsmotors: B3- Motor für X-Vorschubantrieb: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 U/min, IP64)- Motor des Z-Längsvorschubantriebs: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 U/min, IP64)- Schmiermotor: Vögele 113.50.000701C (0,13 kW, 2.200 U/min, IP44)- Hydraulikmotor: 2,2 kW, 1450 U/min, IP54- Anschlussleistung / Leistungsbedarf: 58 kVA- Spannung: 400 V- Frequenz: 50 Hz- Stromstärke: 85 A- Sicherungswert: 100 A- Steuerspannung: 230 V AC / 24 V DC- Platzbedarf: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)- Maschinengewicht: 8.700 kg / 10.000 kg- Zusatzausstattung: Späneförderer mit Spänebehälter, Kühlmittelsystem, Abluftfilteranlage (IFM) Technical Specification Counter Spindle No Iijdpsz Iqnpefx Anmsh Driven Tools Yes

Zustand: gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Die Maschine ist in gutem technischem Zustand. Drehdurchmesser über dem Bett: 500 mm Isdoz Hldcspfx Anmsih Abstand zwischen den Zentren: 780 mm X-Achse: 200 mm Y-Achse: 80 mm Steuerung: Siemens 840 Gesamtbetriebsstunden: 26501 h Max. Drehlänge: 500 mm Max. Drehdurchmesser: 200 mm Drehdurchmesser über dem Bett (max.): 500 mm Abstand zwischen den Zentren: 780 mm Max. Drehzahl: 6000 U/min Werkstückgewicht: 45 kg Gewicht: 4500 kg Filtration Inklusive CNC-Stangenlader Spacesaver SS 2500 (2018) Nach vorheriger Vereinbarung ist eine Besichtigung im Betrieb möglich.

Zustand: neu, Baujahr: 2024, Sichtscheibe aus Sicherheitsglas für eine Iedpfxjyx U Slo Anmeih Gildemeister CTX Beta 500 V4, Artikel in original Verpackung unbenutzt und Neu

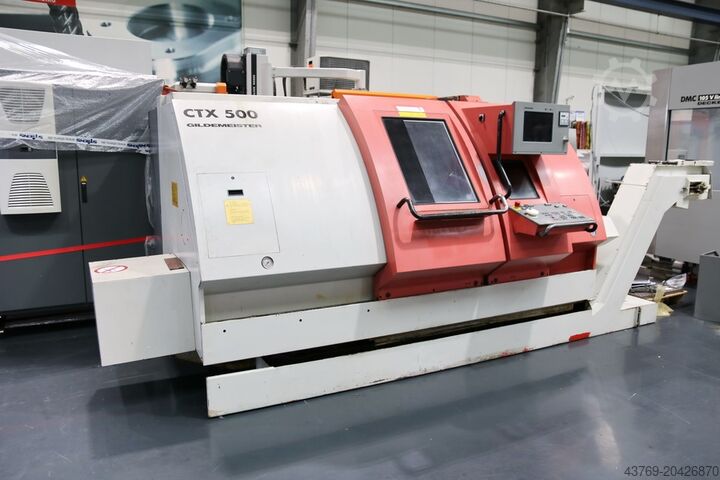

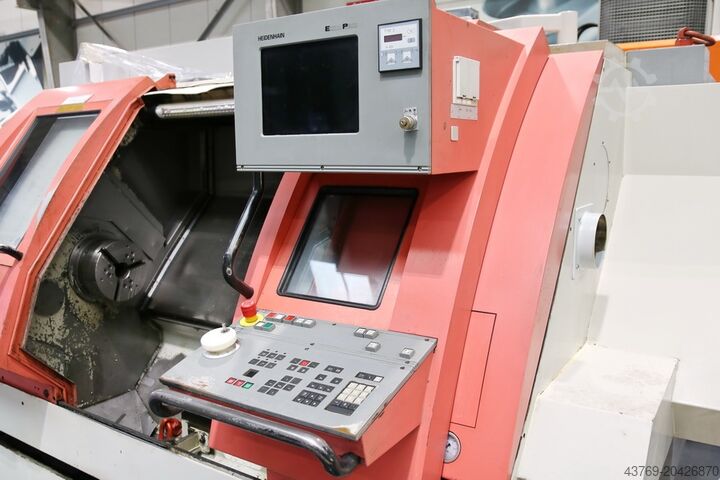

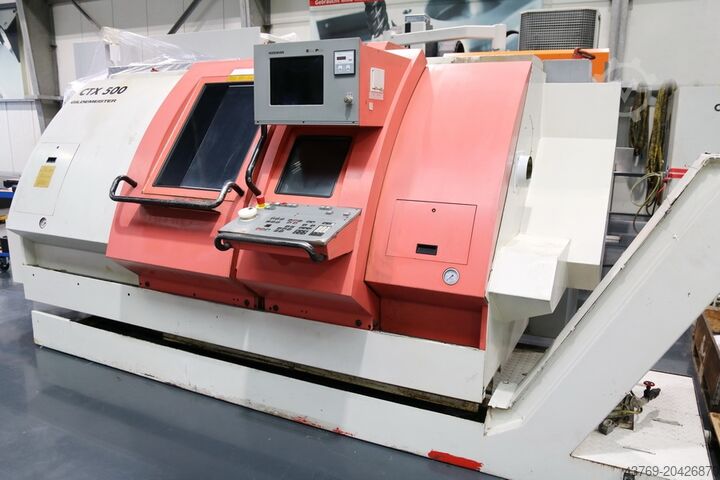

Zustand: einsatzbereit (gebraucht), Baujahr: 1997, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 315357, Drehdurchmesser über Planschlitten: 420 mm, Drehlänge: 1.000 mm, Drehdurchmesser: 600 mm, Spindeldrehzahl (max.): 3.200 U/min, Steuerungsmodell: Eltropilot Heidenhain, TECHNISCHE DETAILS Drehlänge: 1.000 mm Umlaufdurchmesser über Bettabdeckung: 600 mm Umlaufdurchmesser über Planführung: 420 mm Verfahrweg X-Achse: 275 mm Verfahrweg Z-Achse: 1.065 mm Hauptspindel Drehzahlbereich: 16 - 3.200 U/min Antriebsleistung: 27 kW Drehmoment max.: 800 Nm Spindeldurchmesser im vorderen Lager: 120 mm Spindelbohrung: 85 mm Futterdurchmesser: 260 mm Spindelkopf: 220H5 Werkzeugrevolver Anzahl der Werkzeugplätze: 12 Schaftdurchmesser: 40 mm Revolverschaltzeit: 0,8 s Reitstock Pinolendurchmesser: 100 mm Pinolenhub: 120 mm Reitstockaufnahme: MK 5 Pinolendruck max.: 9.500 N Vorschübe Eilgang X-Achse: 10 m/min Eilgang Z-Achse: 15 m/min Vorschubkraft X-Richtung: 5.000 N Vorschubkraft Z-Richtung: 1.000 N MASCHINEN-DETAILS Steuerungsmodell: Eltropilot Heidenhain Betriebsspannung: 400 V Frequenz: 50 Hz Betriebsstrom: 76 A Gesamtleistungsbedarf: 52 kVA Abmessungen & Gewicht Raumbedarf: ca. 5,5 x 2,5 x 2,1 m Maschinengewicht: ca. 7,5 t Iisdpfeyxmurox Anmoh AUSSTATTUNG Dokumentation Späneförderer Kühlmitteleinrichtung Reitstock Hydraulikeinheit Dreibackenfutter (Modell: SMW KNCS-N-260-72) Hinweis: Ein RMS-Sensor ist in der Maschine verbaut!
