Papier Schneidanlage

Polar 137 XT AT PACE

Große teilautomtisierte Pace Schneidanlage Polar 137 XT-Autotrim mit Stapelheber, Rüttelautomat mit Zählwaage, Greifertransportsystem, Drehgreifer und Ablader
aus 2010
ca. 5,43 Mio. Schnitte

Der Workflow:
Das Schneidgut wird mit einem Beladelift auf eine optimale Arbeitshöhe gebracht, vom Bediener in den Rüttelautomat gelegt, gerüttelt und anschließend hinter dem Rüttler vom Greifersystem Autotrans auf den Hintertisch des Schnellschneiders transportiert und rotiert.
Nach dem Schneiden setzt der Transomat die Lagen automatisch auf Palette ab,
während gleichzeitig weiter geschnitten werden kann.

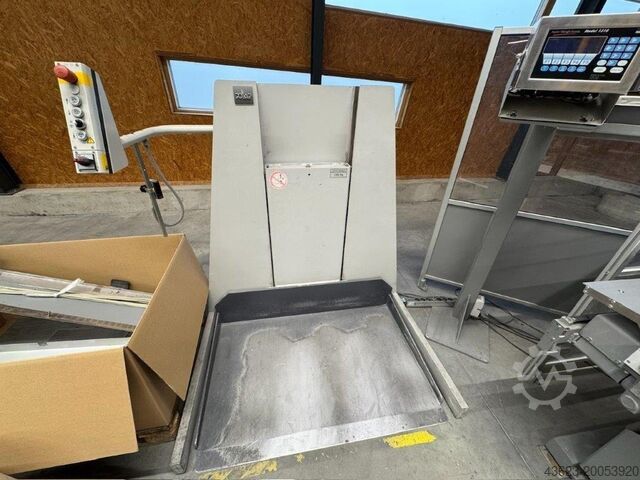

Polar Stapellift LW 1200-4
Plattformmass Plattform 80x126mm
Traglast 1200 kg
Gedsxd U Saepfx Akbeit

Sie sind mit stufenlos justierbaren Reflexlichtschranken für automatisches Heben oder Senken ausgestattet.
Rüttelautomat RAH-4 mit Luftausstreichwalze und Entladung zur Hintertischbeschickung
Nutzformat bis 75 x 105 cm
Die Entladung des gerüttelten Schneidguts erfolgt automatisch nach hinten in das Stapelregal STR.
Das Greifertransportsystem Autotrans übernimmt dann den Lagentransport
bis auf den Hintertisch des Schnellschneiders.

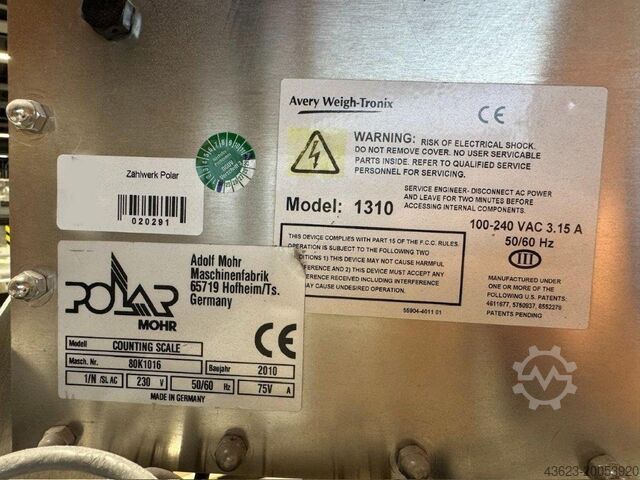

Bogenwaage - Polar Zählwaage Avery Weigh-Tronix
zum Erstellen von mengengenauen Schneidlagen

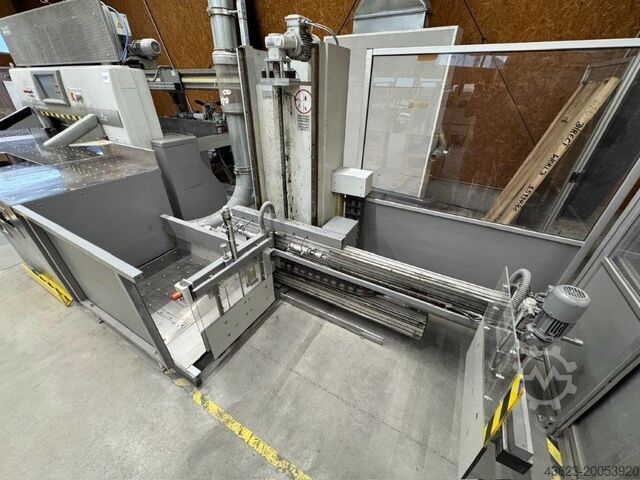

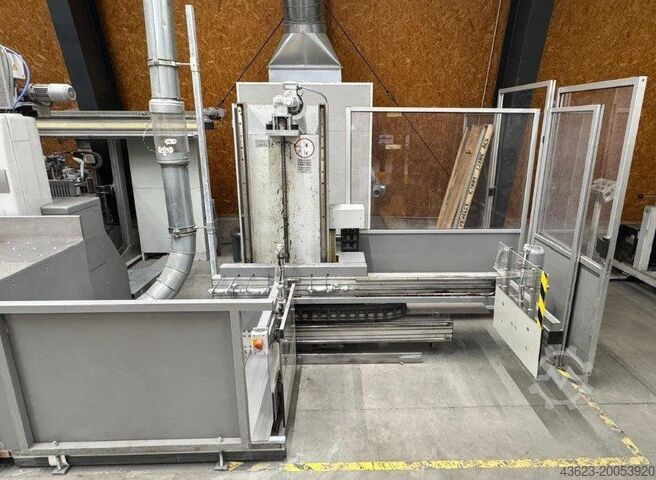

Greifertransportsystem POLAR Autoturn - Zangentransport zur Hintertischbeladung und Drehgreifer
übernimmt die vorbereitete Schneidlage aus dem Stapelregal bzw. dem Puffertsich
Über Lufttische, die durch ein Luftpolster den Förderprozess optimieren, wird das Schneidgut direkt auf den Hintertisch des Schnellschneiders transportiert und dort exakt abgelegt.
Die Schneidlage wird beim Transport unverrückbar von den Greifern festgehalten,
so das auch ausgerichtete Schneidlagen beim Transport exakt kantengenau ausgerichtet bleiben

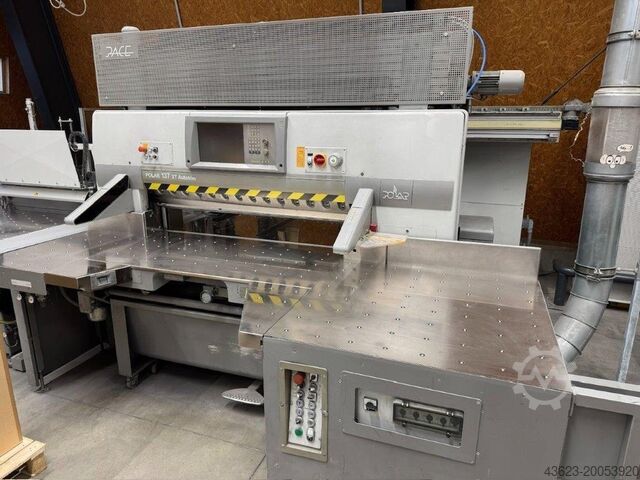

Schneidemaschine Polar 137 XT-AT mit Touchbedienung
und Autotrimfunktion also die automatische Abfallbeseitigung beim Schneiden unter dem Vordertisch

- absenkbarer Seitenanschlag links (erforderlich für die Hintertisch-Beladung), außerdem lassen sich Formate mit einer Diagonale von
