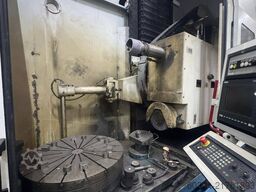

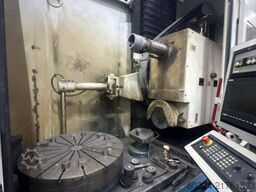

CNC - Schleifmaschine

KEHREN RI 64

Zustand: gebraucht, Baujahr: 2000, Schleifdurchmesser 450 mm Schleiflänge 1000 mm Spitzenhöhe 225 mm Maschine wurde teilüberholt mit neuer Geometrie geliefert und war nur wenige Wochen im Einsatz und wurde wegen Insolvenz wieder verkauft. Foto Gesamtmaschine von nahezu identischer Maschine. Foto Innenraum und Werkstückspindelstock von original Maschine. -große Wartung Rodpfx Adjxzk Nis Sew -Tischgeometrie neu -Teillackierung im Innenraum Schleifscheibenausrüstung LINKS 400x63x127mm (Standard) Schleifscheibenausrüstung RECHTS 300x40x127mm Innenschleifeinrichtung Ø120mm für HF-Spindeln CNC-Steuerung KELCO 120 C-Achse zum Unrundschleifen. Kel-Poly B-ACHSE: CNC-gesteuerte B-Achse KELCO 120: v konstant 35m/s od. 45m/s Schnellfrequenz-Innenschleifspindel Betriebseinheit zu MFV- und MFZ-Spindeln Hydraulischer Pinolenrückzug für den Reitstock KEINE Mikroverstellung am Reitstock Federnder Pinoleneinsatz Obertischkühlung Standard-Werkstückspindelstock MK 5 DIN 55026 Grösse 5" MIKRO-Verstellung für den Standard-Werkstückspindelstock Abrichtgerät am Untertisch Aktive Längspositionierung KELPOS, MARPOSS, montiert am Schleifkopf Werkzeugvermessungssystem KELSET, MARPOSS Anschnitt-Sensor MARPOSS Messsteuerung MARPOSS Minialsar vorbereitet Papierbandfilter

Zustand: einsatzbereit (gebraucht), Baujahr: 1995, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 4304, Drehtischdurchmesser: 600 mm, Schleifhöhe: 450 mm, Gesamtgewicht: 14.500 kg, Maschine ist mit 3 Spindeln ausgestattet, Planschleifen, Außenschleifen, Bohrungschleifen Rsdpfx Adevt A Rts Ssw Revolverkopf B-Achse mit 1°-Teilung Bandfilteranlage inklusive

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 5 - Abstand zwischen den Spitzen : 400 [mm] - Nutzbarer Durchmesser : 180 [mm] LINEARE ACHSEN - Verfahrweg X1 und X2 x Z : 220 [mm] - Verfahrweg Z : 850 [mm] - Auflösung X x Z : 0,0001 [mm] REVOLVER : - Anzahl der festen Positionen : 12 - Werkzeughalter : VDI30 SCHLEIFSCHEIBENHALTER-PUPPE - Außenschleifen rechts : * Abmessungen der Schleifscheibe (Ø x Breite x Bohrung) : 400 x 50 x 127 [mm] * Antriebsleistung : 6.8 [kW] WERKSTÜCKSPINDELSTOCK - Drehzahlen max : 7500 [U/min] - Drehzahlen ( Synchrondrehzahl) : 1 - 5000 [U/min] - Art des Kegels : CM4 - Antriebsleistung : 10.5 [kW] - C-Achse : 0.001 [°] SYNCHRONISIERTE GEGENSPINDELSTOCK - Drehzahlen max : 7500 [U/min] - Drehzahlen (Synchrondrehzahl) : 1 - 5000 [U/min] - C-Achse : 0.001 [°] - Innenkonus : MK4 - Mikrometrische Einstellung : +/- 40 [Mikron] - Antriebsleistung : 10.5 [kW] STROMZUFUHR - Leistung : 45 [KVA] ENMBREMEN - Raumbedarf : 2800 x 3960 [mm] - Gewicht der Maschine : 7600 [kg] MASCHINENSTUNDEN -Stunden unter Strom : 57000 [Std] ZUBEHÖR - CN FANUC 310i-modelA - SoftwareStuderWIN - Schnittstelle RS232 / USB - Abgesetztes elektronisches Handrad - Revolverkopf mit automatischer Längenkalibrierung Renishaw LP2 - Marposs Messtaster für Durchmesser (Multirange) + Z4-Achsen zur Positionierung - Halbautomatisches Auswuchten der Schleifscheibe MPM.3 BMT100 M.24 - Kühlmittelbehälter 480 L * mit Papierfilter * mit Magnetfilter - Förderband für Späne - Nebelabsaugung - Kühlaggregat zur Kühlung des Schleifscheibenmotors - Elektronische Berührungserkennung Dittel AE6000 - Stationäre Abrichteinrichtung am Werkstückspindelstock - Klimatisierung des Schaltschranks - Auswuchtwelle Rsdpfxovxw A Us Ad Sew - Schnittstelle für automatisches Ladesystem

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 10 - Anzahl von Spindeln : 2 HAUPTSPINDEL - Spindelantriebleistung : 24 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] GEGENSPINDEL - Spindelantriebleistung : 24 [kW] - Spindeldrehzahl : 5000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] - Verfahrweg : 390 / 600 [mm] DREH-FRÄSSPINDEL - Verfahrweg X : 350 [mm] - Verfahrweg Y : ± 80 [mm] - Hub Achse B : 270 [Grad] - Minimum Auflösung B-Achse : 0.001 [Grad] - Werkzeug Typ : HSK-T40 - Spindeldrehzahl : 18000 [Upm] - Spindelantriebleistung : 11 [kW] - Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI25 UNTERE DREH- UND FRÄSSPINDEL - Verfahrweg Y : ± 80 [mm] - Hub Achse B : 270 [Grad] - Minimum Auflösung B-Achse : 0.001 [Grad] - Werkzeug Typ : HSK-T40 - Spindeldrehzahl : 18000 [Upm] - Spindelantriebleistung : 11 [kW] - Feste Werkzeuge auf Elektrospindel zum Fräsen : 6 x VDI25 WERKZEUGWECHSLER - Werkzeugwechsler Typ : Bras chargeur - Anzahl der Werkzeuge im Magazin : 80 - Werkzeugwechselzeit : 4.5 [sek] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 68 [kW] GEWICHT UND ABMESSUNGEN - Maschinenhöhe : 2500 [mm] - Maschinengewicht : 11000 [kg] MASCHINENSTUNDEN - Spindelstunden : 19781 [bst.] - Dreh-frässpindelstunden : 9713 [bst.] ZUBEHÖR - Steuerung : Siemens Sinumerik 840D SL - Kühlmitteltank * mit Hochdruckpumpe * mit Papierfilter * Innere Kühlmittel-Zufuhr (IKZ) - Späneförderer Rsdpfx Aev Ig Aved Sew - Spindelkühlung - Teile-Entnahme

Zustand: gebraucht, STAR SW 20 ist eine CNC-Langdrehautomat mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Kapazitäten: 11 Achsen, 2 Spindeln, max. Bearbeitungsdurchmesser 20 mm, Gegenspindel bis 10.000 t/min. Technische Daten: Spindel 3,7 kW, angetriebene Werkzeuge 1,2 kW (8.000 t/min), Schlitten 7 und 5 Positionen, Gegenbearbeitung 8 Werkzeuge (6 angetrieben), Eilgang 35 m/min, Anschluss 50 Hz 3x380 V, Gewicht ~3400 kg, Maße L2600×B1150×H1765 mm. Zubehör: Stangenlader, Lampe, Kühleinheit 150 l, Ölnebelabsaugung ELBARON, Schnittstelle Stangenlader. Erreicht enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik. Redpfx Adjyxnwns Sew

Zustand: gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Tischflaeche: 850 x 400 mm Magnettisch: 800 x 400 x 105 mm Max Tischbewegung (X x Y): 950 x 440 mm Max Gewicht des Werkstückes: 700 kg (auf dem Magnesstisch 230 kg) T-Nute auf dem Tisch: 3 Stk. x 17 mm Abstand zwische dem Tisch und Spindelmitte: 47,5 – 547,5 mm Schleifscheibe D355 x 38 x d127 mm Drehzahl: 1500 / 1800 U/Min (50Hz / 60Hz) Spindelantrieb: 3,7 kW / 4,0 kW Langsbewegung: 3 – 25 M/Min (hydraulisch und stufenlos) Querbewegung: 1 – 1000 mm/Min Vertikaler Vorschubbereich: 1 – 1000 mm/Min Rodey T Nuwepfx Ad Sew Kleinste Zustellbetrag: 0,0001 mm – 0,0002 mm Gewicht der Maschine 4000 Kg Abmessungen LxBxH = 3310 x 2228 x 2710 mm Zubehör, Ausstattung - Halbautomatische Funktion - Magnettisch 800 x 400 mm - Kühlmittelanlage mit magnetischen Separator - Papierbandfilter - Maschinenfüsse - Digitaler Anzeigersystem für die Zustellung - Im Spindelkopf eingebaute Abrichteinheit Die Maschine wird wegen Firmenauslösung abgegeben. Guter Zustand. Unter Strom in Ungarn.

Zustand: einsatzbereit (gebraucht), Baujahr: 1989, Gesamtbreite: 4.000 mm, Gesamtgewicht: 5.000 kg, Werkstückdurchmesser (max.): 140 mm, Produktlänge (max.): 2.000 mm, Anzahl der Achsen: 2, Diese Schaudt Mikrosa SASL 125 wurde 1989 hergestellt. Es handelt sich um eine spitzenlose Außenschleifmaschine mit NC-gesteuerten Arbeitsgängen und hydrodynamischer Achslagerung. Beide Scheiben können über eine gesteuerte Achse abgerichtet werden. Sie wurde 2021/22 von UHLMAN Werkzeugmaschinen-Service überholt und regelmäßig gewartet. Nutzen Sie die Gelegenheit, diese Schaudt Mikrosa SASL 125 Spitzenlos-Schleifmaschine zu kaufen. Kontaktieren Sie uns für weitere Informationen. Arbeitsbereich: • Maximaler Werkstückdurchmesser • der geschliffen werden kann • mit einer Schleifscheibe Ø 500 mm: 140 mm • Maximaler Werkstückdurchmesser • der geschliffen werden kann • mit einer Schleifscheibe Ø 630 mm: 80 mm • Minimaler Werkstückdurchmesser, der geschliffen werden kann: 3,5 mm • Maximale Werkstücklänge beim Durchgangsschleifen: 200 mm • Maximale Werkstücklänge beim Einstechschleifen 245 mm • Maximale schleifbare Profiltiefe am Werkstück 25 mm Schleifscheibe: • Maximaler Außendurchmesser 500 oder 630 mm • Minimaler Außendurchmesser 380 mm • Maximale Schleifscheibenbreite 250 mm • Schleifscheibenbohrung 305 mm • Führungsscheibe: • Maximaler Führungsrad-Außendurchmesser 315 mm • Maximale Breite der Führungsscheibe 250 mm • Bohrungsdurchmesser 127 mm Leistungsbedarf: • Leistungsaufnahme ca. 33 kW Zusätzliche Ausstattung • Optional: Zusatzausrüstungen verfügbar Vorteile der Maschine Technische Maschinenvorteile • Hydrodynamische Achslagerung • Regelmäßige Wartung während der Serienproduktion Rjdpfxjx Enapj Ad Sjw • Nachrüstung durch uhlman werkzeugmaschinen-service in 2021/22

Zustand: gebraucht, A N G E B O T Wir können Ihnen ab Lager, Irrtum und Zwischenverkauf vorbehalten, unverbindlich anbieten : TSCHUDIN (CH) Spitzenlose Rundschleifmaschine Type TC-300 3Baujahr 2001 Schleifbereich - Æ 0,5 – 25 mm (30) kstücklänge beim Einstechschleifen 125 mm (140) kstücklänge beim Durchlaufschleifen 300 mm Schleifscheibenmaß: Æ x breit Æ 300 x 125 mm (140) Regelscheibenmaß: Æ x breit Æ 225 x 125 mm (140) Schleifscheiben-Umfangsgeschwindigkeit 35 m/sec Schleifscheiben-Zustellung 3 mm Regelscheibendrehzahlen stfl. 0 – 444 U/min. Rodpowftt Uofx Ad Sew Neigung der Regelscheibe Grad Schleifscheibenantrieb ca. 7,5 kW Gesamtantrieb ca. 13 kW - 380 V - 50 Hz Gewicht 2.500 kg Zubehör / Sonderausstattung: • Die Maschine arbeitet mit einer festen Werkstückposition, ermöglicht dadurch, dass sowohl Schleifspindel- als auch die Regelspindel-Einheit verstellbar sind. Dies vereinfacht die Einstellung der Maschine wie auch die automatische Werkstück Be- und Entladung. • SIEMENS SPS Steuerung für den automatischen Arbeitsablaufs mit SIEMENS Touchscreen. Die komplette Elektrik und SPS-Steuerung wurde 2016 ! • elektromechanische Kopier-Abrichteinrichtung für die Regelscheibe • Regelscheiben- und Schleifscheiben-Drehzahlen sind stufenlos regelbar. • aufgebauter Werkstück-Einstech-Führungsbrücke verstellbar mit montierter Einstech-Werkstückauflage • elektromechanisch ansteuerbarer Werkstück-Einstoßer & automatischer pneumatischer Werkstück-Ausstoßer • zusätzlicher Ausfahrzylinder zum automatischen Abkippen der Werkstücke nach dem Einstechschleifen (einstellbar 4 – 30 mm). • Die Maschine ist vorbereitet für den Einsatz mit einem HELP-TEC Hublader MSHL08/400P, dieser ist aber derzeit nicht vorhanden. • Komplette Umhausung des Arbeitsbereiches mit Überwachungstechnik. • Separater Schaltschrank, Bedienungsanleitungen, Elektropläne des retrofits. Zustand : Sehr guter Zustand ! Wurde 2016 mit neuer Elektronik ausgerüstet ! Bitte klicken Sie hier für ein Video der Maschine : Lieferung : ab Lager, sofort möglich, FCA Metzingen Zahlung : rein netto - nach Rechnungserhalt Immer eine große Auswahl an Schleifmaschinen am Lager – bitte fragen Sie Ihren Bedarf an ! Q U O T A T I O N We are pleased to offer you ex our stock, subject to prior sale, and error in technical : TSCHUDIN (CH) Automatic precision centerless grinding machine model TC-300 year 2001 Grinding range - Æ 0,5 – 25 mm (30) Max. workpiece length for plunge grinding 125 mm (140) Max. workpiece length for through-feed grinding 300 mm Grinding wheel dimensions: Æ x width Æ 300 x 125 mm (140) Regulating wheel dimensions: Æ x width Æ 225 x 125 mm (140) Grinding wheel peripheral speed 35 m/sec Grinding wheel infeed 3 mm Regulating wheel speeds, stepless 0 – 444 rpm Regulating wheel inclination Degree Grinding wheel drive approx. 7,5 kW Total power approx. 13 kW - 380 V - 50 Hz Weight 2.500 kg Accessories / Special Features: • The machine operates with a fixed workpiece position, allowing both the grind...

Zustand: gut (gebraucht), Baujahr: 2006, Drehlänge: 1.000 mm, Spindeldrehzahl (max.): 5.000 U/min, Drehzahl (min.): 12.000 U/min, Wir bieten Ihnen: Hersteller: MORI SEIKI Typ: NT 4200/1000S Baujahr: 2006 Steuerung: MITSUBISHI M-720BM(MAPPS 2) Technische Daten: Drehlänge: 1.000 mm Stangendurchlass: max. 65 mm Hauptspindel: Max. Drehzahl: 5.000 U/min Antriebsleistung: 22/ 15 kW Spindeldurchlass: Ø 73 mm Gegenspindel: Max. Drehzahl: 5.000 U/min Antriebsleistung: 22/ 15kW Spindeldurchlass: Ø 73 mm Frässpindel: Drehzahlbereich: 0 – 12.000 U/min Werkzeugaufnahme: Capto C6 Anzahl der Werkzeugplätze: 100 Pos. Hohlspanneinrichtung: Ø 67 mm Betriebsstunden: ca. 27.000 h Spindelstunden: ca. 16.100 h Technische Merkmale und Zubehör: - y- Achse - Voll indexierbare b- Achse - Späneförderer, Auswurf rechts - Kühlmittelsystem Standard - Interface für Hochdruck- Kühlmittelsystem 70 bar - Werkzeugspindel mit Durchflusskühlung - Kühlmittel- Spritzpistole - Blasluft durch die Gegenspindel - Manuelle Werkzeugvoreinstellung in der Hauptspindel - Signalleuchte 3- farbig - Doppelfußschalter - Simultane 5- Achs- Bearbeitung - Automatische Stromabschaltung - Werkzeug-Offset für 5-Achsen-Bearbeitung - Programmierbare Dateneingabe - Dynamischer Austausch von Durchmesser/Radius - Hubprüfung vor der Bewegung Betriebsstunden: 26.875 h (Stand 22.08.25) Spindelstunden: 16.093 h (Stand 22.08.25) Rsdpfx Ajxxraqsd Sjw Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist. Änderungen und Irrtümer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Zustand: gut (gebraucht), Baujahr: 2014, Angeboten wird hier eine spitzenlose Rundschleifmaschine des Herstellers Tschudin inkl. einer Automation. Die Maschine befindet sich in einem sehr guten Zustand und kann gerne besichtigt werden. Rjdpex Urh Ajfx Ad Sow Tech. Daten siehe PDF.
