Horizontales Bearbeitungszentrum

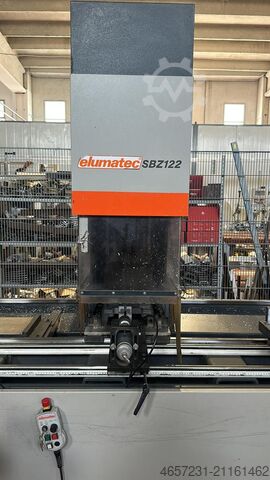

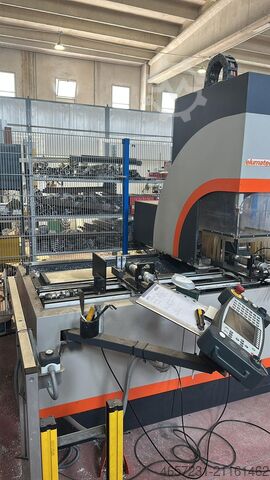

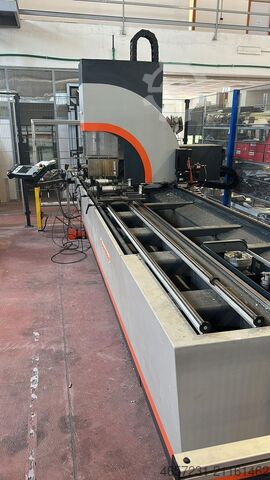

Elumatec SBZ122

Baujahr: 2008, Zustand: sehr gut (gebraucht), Funktionsfähigkeit: voll funktionsfähig, ❇️ elumatec SBZ 122 / 30 – CNC-Bearbeitungszentrum für Aluminiumprofile sehr guter Zustand | voll funktionsfähig | gepflegte Industriemaschine Fpjdpfx Aaex Tfi Rjyec ⸻ Zum Verkauf steht ein hochwertiges CNC-Bearbeitungszentrum elumatec SBZ 122/30 aus einem Fenster- und Fassadenbaubetrieb. Die Maschine befindet sich in sehr gutem, gepflegtem und voll funktionsfähigem Zustand und wurde bis zuletzt produktiv eingesetzt. Ideal geeignet für die rationelle Bearbeitung von Aluminium-, Leichtmetall- und dünnwandigen Stahlprofilen im professionellen Fenster-, Türen- und Fassadenbau. Die Maschine wurde Ende 2007 bestellt, die Lieferung und Inbetriebnahme erfolgten im Mai 2008. Sie wurde über die gesamte Einsatzzeit ausschließlich von einem festen, sehr gewissenhaften Mitarbeiter bedient, inklusive der notwendigen Arbeitsvorbereitung. Besichtigung und Funktionstest vor Ort sind nach Absprache jederzeit möglich. ⸻ ❇️ Maschine • Hersteller: elumatec • Typ: SBZ 122 • Maschinenart: CNC-Profilbearbeitungszentrum • Einsatzbereich: Fenster-, Türen- & Fassadenbau • Steuerung: elumatec CNC-Steuerung mit Bedienpult & Tastatur • Achsen: CNC-gesteuerte Mehrachsbearbeitung • Materialbearbeitung: • Bohren • Fräsen • Gewindeschneiden • Ausklinken / Bearbeiten von Profilen ⸻ ❇️ Ausstattung & Highlights • CNC-Bearbeitungseinheit mit automatischem Werkzeugwechsel • Integrierte Rollenbahn / Materialauflage • Mehrstrahl-Sicherheits-Lichtschranke SICK M4000 • Pneumatische Spanntechnik • Kühl- & Schmiereinheit • Bedienpult mit Bildschirm & Tastatur • Fußschalter • Robuste Industrieausführung – langlebig & präzise • Ideal für Serien- und Einzelteilfertigung ❇️ Arbeitsbereich / Verfahrwege • X-Achse (Längsverfahrweg): ca. 3.850 mm → maximale Bearbeitungslänge ca. 3.750 mm (ohne Stirnbearbeitung) → ca. 3.650 mm (mit Stirnbearbeitung) • Y-Achse: ca. 350 mm • Z-Achse: ca. 280 mm Die angegebenen Werte entsprechen den typischen technischen Spezifikationen des Modells elumatec SBZ 122/30 und sind für die Bearbeitung gängiger Aluminiumprofile im Fenster-, Türen- und Fassadenbau ausgelegt. ⸻ ❇️ Zustand & Historie • Sehr gepflegter Gesamtzustand • Technisch voll funktionsfähig • Wartung und ggf. Reparaturen erfolgten durch die Firma Vincon (Service- und Vertriebspartner von elumatec) • Verwendung von Original-Ersatzteilen • Sehr geringe Ausschussquote durch sorgfältige Arbeitsvorbereitung und Bedienung • Geringer Werkzeugverschleiß • Keine bekannten technischen Mängel ⸻ ❇️ Unterlagen & Zubehör • Bedienungsanleitung Betriebssoftware SBZ 121/122 (2 Exemplare) • Bedienungsanleitung SBZ 122/20+30 • Werkzeugliste inkl. Schnittdatenempfehlungen • CD-ROM zur Mehrstrahl-Sicherheits-Lichtschranke SICK M4000 • Kopie der Originalrechnung aus 2008 mit Angaben zum damaligen Lieferumfang ⸻ ❇️ Technische Daten • Außenmaße (L × B × H): ca. 7.000 × 2.200 × 2.600 cm (Richtwert, exakte Maße bei Besichtigung) • Gewicht: ca. 4.500 kg (geschätzt) ⸻ ❇️ Preis 19.900 € netto zzgl. 19 % MwSt. ⸻ ❇️ Rahmenbedingungen • Verkauf erfolgt im Kundenauftrag • Rechnung mit ausgewiesener MwSt. • Standort: 72229 Rohrdorf • Verlademöglichkeit per Hallenkran vor Ort vorhanden ⸻ ❇️ Besichtigung & Rückfragen Gerne telefonisch oder per Nachricht – Besichtigung ausdrücklich empfohlen.

Baujahr: 2010, Betriebsstunden: 11.200 h, Zustand: einsatzbereit (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 12222321222, Ausstattung: Typenschild vorhanden, Elumatec SBZ122/33 Profilbearbeitungszentrum, Baujahr 2010 Technische Daten: Arbeitsbereich X - 3850 mm, Y - 350 mm, Z - 280 mm Elektrospindel 10 kW – max. 20.000 U/min, überholt in 2023 (RF-HSK-F63 125/125x430 24/6,5) Werkzeugaufnahme HSK-63 F Werkzeugwechsler Arbeitstisch mit 4 automatisch positionierbaren Spannern Pneumatische Spannoperation Lichtschranke Handbedienterminal für den Bediener Fedpfx Aaow Rv A Ujyopc Bedienpult mit Steuerpanel USB-Anschluss Betriebssoftware: Windows 7 Fertigungsoftware: EluSoft, EluCAM Numerische Steuerung: Ferrocontrol Schutzeinhausung mit Tür (Laser-Sicherheits-Barriere) Automatische und zentrale Schmierung der Linearführungen Gewicht: 1.940 kg Gesamtanschlusswert ca. 14 kW Maschinenabmessungen: 4670 x 2000 x 2540 mm Benötigter Platz: 5165 x 3000 x 2540 mm Die Maschine wurde zur Bearbeitung von Aluminiumprofilen eingesetzt. Gewartet und sofort einsatzbereit.

Baujahr: 2005, Zustand: gebraucht, CNC-Bearbeitungszentrum Elumatec SBZ 122, Baujahr 2005, konzipiert für die Bearbeitung von Aluminiumprofilen für Fenster, Fassaden und Leichtmetallbau. Robuste und zuverlässige Industriemaschine, geschätzt für ihre Bearbeitungspräzision und Betriebssicherheit. Hauptmerkmale: - 3-Achs-CNC-Bearbeitungszentrum - Hochsteife Stahlkonstruktion - Vertikale Spindel für Fräs-, Bohr- und komplexe Bearbeitungsaufgaben - Arbeitstisch mit pneumatischen Spannern für stabile und präzise Fixierung - Groß dimensionierte Längsachse, ideal für Langprofilbearbeitung - Schutzkabine mit integrierter Späneförderung - Elumatec CNC-Steuereinheit - Geeignet für mittlere bis hohe Produktionsserien und wiederkehrende Bearbeitungen Anwendungen: Fpedpfx Aaoyg Ht Aeyec - Fräsen - Bohren - Langlochfräsen - Stirn- und Flächenbearbeitung - Herstellung von Aluminiumfenstern und Spezialprofilen Wichtige Daten: Marke: Elumatec Modell: SBZ 122 Baujahr: 2005 Zustand: Gebraucht Allgemeinzustand: - Maschine in gutem Allgemeinzustand - Aus industriellem Umfeld - Nach Terminvereinbarung im Betrieb vorführbar Vorhandene Ausstattung: - Kompletter Arbeitstisch - Pneumatische Spannvorrichtungen - Bedienpult - Originalverkleidungen und Schutzeinrichtungen

Zustand: sehr gut (gebraucht), Baujahr: 2022, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 12200991016, Drehzahl (min.): 24.000 U/min, Gesamtgewicht: 1.635 kg, Werkzeuggewicht: 2.900 g, Eingangsspannung: 400 V, Zur wirtschaftlichen und effizienten Bearbeitung von Aluminium-, Kunststoff- und dünnwandigen Stahlprofilen Alle Bearbeitungsvorgänge wie Fräsen, Bohren und Gewindeschneiden werden am ruhenden Profil durchgeführt, so dass die Profiloberfläche geschont wird Bessere Arbeitsergebnisse durch den Einsatz intelligenter Steuerungstechnik Schnelle Positionierung der Bearbeitungseinheit mit einer Geschwindigkeit von bis zu 60 m/min durch den Einsatz dynamischer Servoantriebe Gewindeschneiden ohne Ausgleichsfutter Automatische Klemmenerkennung und -positionierung Automatisches Werkzeugmagazin mit vier Werkzeugfächern (ohne Werkzeuge) Moderne 3-Achsen-Steuerung Ergonomisches Arbeiten durch Einsatz eines modernen Schrägbettes Keine Notwendigkeit einer Referenzfahrt der Achse durch den Einsatz von Systemen auf Basis von Absolutwertgebern Kollisionsvermeidung durch automatische Klammererkennung und -positionierung Der Power-Torque-Fräsmotor mit geschlossenem Drehzahlregelsystem sorgt für kurze Anlauf- und Stoppzeiten der Spindel Zertifizierte, antriebsintegrierte Sicherheitsfunktionen Geringer Stromverbrauch durch Einsatz intelligenter Steuerungstechnik Höhere Energieeffizienz durch Kreislaufkopplung der Achsantriebe Notstromversorgung (USV) Windows-Betriebssystem 15,6" Panel-PC, i3-Prozessor, USB- und Netzwerkanschlüsse Einfache und komfortable Eingabe von Programmen mit eluCam am Bedienpanel, auch während der Bearbeitung Fernwartung online Fpsdpowgmyqofx Aayec Maschinenausstattung Luftgekühlte 8 kW Frässpindel, S1 Kabine zum Schutz des Bedieners Vier horizontale pneumatische Klemmen zur Fixierung des Materials Materialanschlag, linke Seite HSK-F63 Werkzeughalter Minimalmengenschmierung Hochleistungskühlmittel Manuelles Bedienfeld Tiefenschablone Optionen Werkzeuge Werkzeughalter Automatisches Werkzeugmagazin für bis zu vier Standardwerkzeuge Automatisches Werkzeugmagazin für den Winkelkopf HSK-F63 Schwenkwinkelkopf für zwei Werkzeuge Green-line-Kühlgerät für Schaltschränke mit reduziertem Energieverbrauch Barcode-Lesegerät Schutzkabine, optional mit Rundumverschluss Vier Klemmen als Standard. Erweiterung auf acht Terminals möglich Richtiger Referenzmaterialanschlag zum Platzieren von Teilen mit Übermaßbearbeitung Zusätzlicher Anschlag zur Verarbeitung von Überlängen auf der linken Seite Bilaterale Längenmessung Doppelklemme und weiteres Zubehör auf Anfrage Panel-PC 18,5", i5-Prozessor Panel-PC 21,6", i7-Prozessor Notenhalter Schallschutzabdeckung Entsorgung der Späne mittels Spänewannen

Baujahr: 2006, Zustand: gebraucht, 3-Achs-Bearbeitungszentrum mit automatischem Werkzeugwechel für Aluminium oder PVC Profile Max. Verfahrweg X-Achse: 3.850 mm Max. Verfahrweg Y-Achse: 350 mm Max. Verfahrweg Z-Achse: 280 mm Steuerung E 550 Drehzahl stufenlos bis 21.000 U. pro Min. regelbar Handbediengerät Minimalmengensprühung Automatischer Werkzeugwechsel mit Magazin (4 Plätze plus Winkelkopf) Spannererfassung und Spannerverschiebung 4 pneumatische Materialspanner Lichtschranke Gewicht: ca. 2.000 kg Fsdpfx Ajx Ecfksayspc

Baujahr: 2007, Zustand: gebraucht, Funktionsfähigkeit: voll funktionsfähig, Ausstattung: CE-Kennzeichnung, Zum Verkauf: Elumatec SBZ 122/10-30 CNC-Profilbearbeitungszentrum (2007) Das Elumatec SBZ 122/10-30 ist ein zuverlässiges und vielseitiges CNC-Bearbeitungszentrum zur Bearbeitung von Aluminium-, PVC- und dünnwandigen Stahlprofilen. Dieses Modell aus dem Jahr 2007 bietet eine präzise 3-Achs-CNC-Steuerung in Kombination mit einem schwenkbaren Winkelkopf, wodurch eine Bearbeitung auf fünf Seiten des Profils ohne Umspannen möglich ist. Mit seiner robusten Bauweise, bewährter Elumatec-Technologie und automatischem Werkzeugwechsler bleibt das SBZ 122/10-30 eine wertvolle Maschine für den Einsatz in der Fenster-, Türen-, Fassaden- und allgemeinen Profilbearbeitung. 🔧 Technische Daten Baujahr: 2007 Achsen: 3 CNC-gesteuert (X, Y, Z) Bearbeitungsbereich: X-Achse: ca. 3.850 mm Y-Achse: ca. 350 mm Z-Achse: ca. 280 mm Maximale Profillänge: Ohne Kappenbearbeitung: ca. 3.750 mm Mit Kappenbearbeitung: ca. 3.650 mm Spindelleistung: ~6 kW (S6) Spindeldrehzahl: bis zu 21.000 U/min Werkzeugsystem: HSK-F63 Werkzeugwechsler: 4 Plätze + Winkelkopf (insgesamt 5 Werkzeuge) Genauigkeit: ±0,1 mm 📐 Abmessungen & Gewicht Maschinenabmessungen (L × B × H): ca. 4.600 × 3.230 × 2.420 mm Gewicht: ca. 1.690 kg 💻 Steuerung PC-basierte CNC-Steuerung (Windows-Umgebung) Programmierung über Elusoft Automatisches Spannsystem zur sicheren und flexiblen Profilausrichtung ✅ Besonderheiten: Fünfseitige Bearbeitung ohne manuelles Umspannen Automatischer Werkzeugwechsel für erhöhte Effizienz Geeignet für Aluminium-, PVC- und leichte Stahlprofile Bewährtes Elumatec-Design mit langlebiger Leistungsfähigkeit Fsdpfx Aaew Syy Toyjpc

Baujahr: 2006, Zustand: gut (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Technische Daten - Elumatec SBZ 122/20 Baujahr 2006 16KW Allgemeine Daten Messbreite: 4622,8 mm Messtiefe: 1828,8 mm Messhöhe: 2489,2 mm Maschinengewicht: 1814,9 kg Hauptantrieb Spindeldrehzahlbereich: 21.000 U/min Spindelmotorleistung: 8,5 PS Verfahrwege X-ACHSE Verfahrweg: 3777 mm Y-ACHSE Verfahrweg: 350,5 mm Z-ACHSE Verfahrweg: 279,4 mm Fsdpjw A Ipfofx Aayopc Maschine kann in Betrieb im Departement 76 besichtigt werden Verfügbar ab Kalenderwoche S38/S39 Preis inklusive Verladung

Baujahr: 2010, Zustand: sehr gut (gebraucht), Funktionsfähigkeit: voll funktionsfähig, SBZ 122/33 Stabbearbeitungscenter 3,8m, WK 4x90°, eluCam Beschreibung: Rationelle Bearbeitung von Aluminium-,Kunststoff- und Stahlprofilen Arbeitslänge 3800 mm Automatische Spannerpositionierung Profil-Komplettbearbeitung bei ruhendem Profilstab zur Schonung der Profilsichtfläche. Neueste Generation von CNC 3-Achsen-Steuerung mit Industrie PC auf Windows XP-Basis Flachbildschirm 15" und 2 USB-Anschlüssen für Online-Verbindung, Barcode Scanner und Etikettendrucker. Netzwerkanschluss RJ 45 10/100 MBit Komfortable Eingabe über eluCam 3-D Darstellung Schnelle Positionierung des Bearbeitungsaggregates (bis 60 m/min) in der X Achse durch robusten und verschleißarmen Direktantrieb. Hochauflösende Absolutdrehgeber erfordern kein Referenzieren der Achsen Technische Daten: Verfahrbereich X-Achse: 3800 mm Max. Verfahrgeschwindigkeit: 60 m/min. Verfahrbereich Y-Achse: 350 mm Max. Verfahrgeschwindigkeit: 30 m/min. Verfahrbereich Z-Achse: 280 mm Max. Verfahrgeschwindigkeit: 30 m/min. Max. Bearbeitungslänge bei stirnseitiger Bearbeitung links und rechts: 3700 mm Positioniergenauigkeit: +/- 0,1 mm Frässpindeldrehzahl: 1 - 24000 1/min. Leistungsabgabe Frässpindel: 7,0 kW S1 mit Spindel Rückführung Werkzeugmagazin für 6 Werkzeuge (5 Standard Werkzeugablageplätze und 1 Ablageplatz für Rotationswinkelkopf.) Werkzeugaufnahme: HSK F63 Mitgeliefertes Zubehör: Automatischer Werkzeugwechsler mit 6 Werkzeugablageplätzen (ohne Werkzeuge) Schutzzaun links und rechts Lichtschranke vorne 4 horizontale pneumatische Materialspanneinrichtungen Automatische Spannerpositionierung 1 Materialanschlag, abklappbar Zentrale Späneentsorgung mit Spänebox Dosiersprüheinrichtung Frässpindel mit integrierter Rotationseinheit für Winkelkopf Rotationswinkelkopf - 122 20 56 37 HSK-F63 für 2 Werkzeuge USV (Unterbrechungsfreie Stromversorgung) Fedpfow Dzagox Aayepc Wichtig: das Stabbearbeitungszentrum ist serienmäßig von vorne mit einem Lichtschranken-System abgesichert. Die seitliche Absicherung erfolgt mit Schutzzäunen. Für eine eventuell notwendige rückseitige Absicherung ist bauseitig zu sorgen oder fragen Sie nach unserem Angebot für Schutzzäune Incl. Längenmessung für Profilstab Zusätzlicher Werkzeugwechsler automatisch Diverse Werkzeugaufnahmen und Fräser gebraucht

Baujahr: 2010, Zustand: gebraucht, 3-Achs-Bearbeitungszentrum mit automatischem Werkzeugwechsel für Aluminium oder PVC Profile Max. Verfahrweg X-Achse: 6.700 mm Max. Verfahrweg Y-Achse: 350 mm Max. Verfahrweg Z-Achse: 280 mm Steuerung Windows 10 mit neuem Rechner in 2023 Drehzahl stufenlos bis 24.000 U. pro Min. regelbar Handbediengerät Minimalmengensprühung Werkzeugwechsler mit 2 Magazinen (insgesamt 10 Plätze plus Winkelkopf) Spannererfassung und Spannerverschiebung 2 pneumatisch hochklappende Materialanschläge und 2 Lichtschrankenbereiche, dadurch Pendelbetrieb möglich Fedpfx Aaowwukxeyopc Insgesamt 8 Materialspanner Spindel in sehr gutem Zustand, Spindeleinzugskraft: 12,5 kN Schutzzaun demontiert, eine Vorführung ist nach Absprache trotzdem möglich Gewicht: ca. 3.500 kg
