CNC -Drehmaschine

DMG MORI CLX 350

Zustand: gut (gebraucht), Baujahr: 2022, Betriebsstunden: 1.759 h, Drehlänge: 530 mm, Drehdurchmesser: 320 mm, Spindeldrehzahl (max.): 5.000 U/min, Stangendurchmesser (max.): 65 mm, Gesamtgewicht: 5.000 kg, Technische Daten Gesamte Betriebsstunden: 1759h Spindelstunden: 1130h Steuerung DMG MORI SLIMline® multi-touch control (19" / Operate SIEMENS) Drehdurchmesser max. 320 mm Klodpoyuy Enefx Afrep Drehlänge max. 530 mm Stangendurchlass max. 65 mm Verfahrweg X – Achse 242 mm Verfahrweg Y - Achse 80 mm Verfahrweg Z - Achse 540 mm max. Spindeldrehzahl 5000 U/ min Spindelantrieb 16,5 KW Maschinengewicht ca. 5 t Flächenbedarf m Standard Ausrüstung Ergonomisches Bedienpult DMG MORI SLIMline® Hauptspindel A2-6 mit AC Motor Antriebsleistung 11 / 16,5 kW (100/40% ED), 5000 U/min 12-fach Servo-Werkzeugrevolver Aufnahme VDI 30, mit 12 angetriebenen Werkzeugstationen und präzise Trifix® Schnittsteile (Kupplung DIN5480) Direktes Wegmesssystem X-, Y-Achse Spänewanne Hohlspanneinrichtung max. Stangendurchlass D65 mm Gegenspindel A2-5, ausgeführt als Motorspindel ISM 63 mit hydraulischer Spannvorrichtung, Antriebsleistung 12,6 / 16,2 kW (100/40% ED), 5000 U/min Externes elektronisches Handrad Y-Achse +-/ 40 m DMG MORI loTconnector Sonder - Zubehör - Stangenpaket & Schnittstelle beinhaltet: - Werkstückabholeinrichtung für Teile bis D65 x 200 mm lang max. Werkstückgewicht 3kg, Teilefach befindet sich vor der Maschine (außerhalb des Arbeitsbereichs). - Anschluss für Stangenlader oder Stangen-ladeeinrichtung (MG MORI Standardschnittstelle) - Späneförderer mit rechtsseitiger Entladung anstelle des Spänetanks - Signallampe 4-farbig - Hydraulisches 3-Backenfutter SMW KNCS-N 225-66 mit Schnellwechselsystem - Spannzangenfutter HAINBUCH SPANNTOP Größe 65 - Differenzdruckspannung für die Gegenspindel - Externe Spannfutterspülung für die Gegenspindel - Automatischer Werkstückauswerfer Gegenspindel mit innerer Kühlmittelzufuhr für Spannmittelspülung. - Hydraulisches 3-Backenfutter SMWBD- 175 für die Gegenspindel - Kühlmittelanlage 5-20 bar Option beinhaltet: - Hochdruckpumpe, 5- 20 bar (einstellbar); - Doppel-Patronenfilter für Kühlschmiermittel - Kühlmittelspritzpistole 5 bar - Vorbereitung für Ölnebelabscheider Option beinhaltet ausschließlich dei mechanische und elektrische Vorbereitung für AFS 60 Durchmesser: 200 m - Manuele Werkzeug Messeinrichtung mi Arbeitsraum, Fabrikat MARPOSS - Automatisches Lademagazin für kurze Stangen IEMCA KID80/16, Stangendurchlass D65 Werkstoffschieber D=12 mm, D=15 mm, D=21mm, D=26mm Interface: DMG MORI Standard Führungsschienen für Bewegung entlang der Achse, der Spindel Farbe: DMG MORI Standard Verfügbare Funktionen für Stangenlader: - Stangenvorschub M69 - Stangenänderungen M65 - Handshake M66 - Teilbandförderer Teilebandförderer vor der Maschine mit linkem Seitenauswurf anstelle des Teilefachs. Förderer außerhalb des Arbeitsbereichs Alle Angaben ohne Gewähr.

Zustand: gebraucht, Technische Details: Betriebsstundenzahl: 2151 h Fraesspindel Einschaltdauer: 2 h Drehspindel Einschaltdauer: 709 h Umlaufdurchmesser: 1000 mm Drehdurchmesser: 900 mm Werkstückhöhe - max.: 800 mm Kedpfsydvfcsx Afrjlp Steuerung: Mazatrol Smoothg x-Achse: 470 mm z-Achse: 876 mm c-Achse: 20 m/min Werkzeughalter / Plätze: 12 Drehzahl: Revolver 4000 U/min Werkstückgewicht: 3000 kg Eilgang in X-und Z-Richtung: 24 m/min Maschinengewicht ca.: 14 t Abmessung Maschine ca. LxBxH: 3989 x 2375 x 3400 mm

Zustand: sehr gut (gebraucht), Baujahr: 2018, Betriebsstunden: 5.500 h, Funktionsfähigkeit: voll funktionsfähig, Steuerung SIEMENS 840D SL Shopturn Umlaufdurchmesser über Bett 580 mm Umlaufdurchmesser über Schlietten 320 mm Max. Drehdurchmesser 320 mm X Verfahrweg 242 mm Y Verfahrweg +/- 40 mm Z Verfahrweg 540 mm Abstand zwischen Spitzen 780 mm Eilgaenge X/Z 30/36 m/min Eilgaenge Y 22,5 m/min Drehzahl 5000 U/Min Spindelnase A2-6 Spindelbohrung D73 mm Durchlass 51 mm Antriebsleistung 16,5/11 kW Kodpfsyr I A Aex Afrelp Revolver 12-fach (mit innerer Kühlmittelzufuhr) Aufnahme VDI30 C Achse programmierbar Reitstockhülse Morse 4 Reitstockweg 550 mm Bewegung hydraulisch Strombedarf 28 kVA Gewicht ca 4400 kg Abmessungen (mit Spaeneförderer) 2800 (3680) x 1780 x 1850 mm Zubehör, Ausstattung - D210 mm SMW hydraulischen Spannfutter mit D65 Durchlass (Spindel gesperrt) - Spaeneförderer (Förderband) - Kühlmittelanlage - C+Y Achsen - Eingebauter Werkzeugmessarm - Reitstock - Handbücher

Zustand: gut (gebraucht), Baujahr: 2014, Tischgröße: 3500 x 820 mm, Verfahrwege XYZ: 3000 x 820 x 720 mm, Tischbelastung: 2500 kg, Spindelaufnahme: DIN 40, Spindeldrehzahl: 12.000 U/min, Spindelleistung: 22 kW, 30-fach Werkzeugwechsler (ATC), Mazatrol Matrix Nexus Steuerung, Innenkühlung durch die Spindel, Ksdpfow Nwt Ejx Afrslp Späneförderer

Zustand: gebraucht, Baujahr: 2016, Die Mazak VTC 800 Baureihe ist eine Serie leistungsstarker, großformatiger 5-Achsen-Drehzentren für große Werkstücke, bekannt für ihre hohe Präzision und Starrheit, ideal für Luft- und Raumfahrt, Energie und Schwermaschinenbau, mit Funktionen wie integrierten Spindeln, schneller Werkzeugwechsel und für effiziente Komplettbearbeitung. Zubehör: Werkzeugmagazin für 30 Werkzeuge Werkzeuglängenmessung Werkzeugbrucherkennung Werksseitige Vorbereitung für Späneförderer (links) Magazin (HSK) 155 Werkzeuge Luftblaseinrichtung am Werkstück Signalleuchte (Bearbeitungsende: gelb) zusätzliche: Arbeitsraumbeleuchtung Kühlmittelpistole Luftblaseinrichtung durch die Spindel Vorbereitung 70 bar, inkl. Schnittstelle für Hochdruckanlage Automatisches öffnen/schließen der Bedienertür Mazak Monitoring System B RMP 60 (nur/H/V) Kledpex Idwiofx Afrop Kollisionsüberwachung Fa. Brankamp 2 Stück Renishaw TS27R Werkzeugeinstellgerät NC-Rundtisch Haltevorrichtung für vertikale Verwendung des NC-Rundtisch Tisch-Mittentrennwand für Pendelbearbeitung 3D-Modell des Arbeitsraumes im STEP-Format 5 Achsenfrästechnologie Knall Kompaktfilter KF400/2300 (Filterleistung 400 !/min, Tankvolumen 2300 1) Hochruckkühlung 70 bar, 7 Druckstufen Späneförderer Scharnierbandausführung zusätzliche M-Codes 1 Satz = 2 M-Codes Vorbereitung Doppel-Absauganlage (mech. Stutzen) 0 198 mm Transformator für den europäischen Markt 1 Satz Handbücher in elektronischer Form auf CD 1 Satz Justierwerkzeuge Fundamentsatz (Ankerschrauben + Platten) MAZAK-Standardfarbe Arbeitsraumbeleuchtung Zusätzliches: Absauganlage AirFresh FMN V12 (beidseitig installiert und mit Türsensor gekoppelt) Haltevorrichtung für vertikalen Betrieb des Rundtisches 2 x Renishaw TS27R integrierbares Werkzeugeinstellgerät Ersatzteile: Motor Y-Achse Werkzeugmagazin Motor Linearachse Shifter Motor Drehachse Shifter Zylinder zur Schwenkeinheit Breite: 3500 mm Länge: 820 mm Verfahrbereich X-Achse: 3000 mm Verfahrbereich Y-Achse: 800 mm Verfahrbereich Z-Achse: 720 mm min. Abstand Spindelnase bis Tischoberkante: 140 mm max. Abstand Spindelnase bis Tischoberkante: 860 mm max. Tischbelastung: 2500 kgf B-Achse: ± 110 Grad Arbeitsspindel: HSK63 Max Drehzahl: 18.000 Min-1 Min. Drehzahl: 35 min-1 Nennleistung: ( 100 % Dauerbetrieb) 33,0 kW Eilganggeschwindigkeit X-Y & Z Achse: 50 m/min Arbeitstisch Breite: 3500 mm Arbeitstisch Länge: 820 mm Breite der T-Nuten: 18 mm Anzahl der T-Nuten: 7 Abstand der T-Nuten: 100 mm Tischhöhe vom Boden: 870 mm Werkzeugwechsler Anzahl der Werkzeugplätze (Standard): 30 Anzahl der Werkzeugplätze (Option): 48 Werkzeugauswahlmethode: kürzester Weg Werkzeugschaft: Steilkegel 40 Bei belegten Nebenplätzen: 80 mm Bei freien Nebenplätzen: 130 mm max. Werkzeuggewicht: 8kgf Gesamtgewicht aller Magazinwerkzeuge: 150 kgf max. Werkzeuglänge: 350 mm Werkzeugwechselzeit: (Span-zu-Span) 4.7 s Anschlußwert: 400 V / 50/60 Hz Luftdruck: 5 – 9 bar Luftmenge: 260 l/min Tankinhalt: 500 l Abmessung Höhe x Länge x Breite: 3376 x 5480 x 4051 mm Gewicht ca: 16300 kg Farbe: Grau / Schwarz

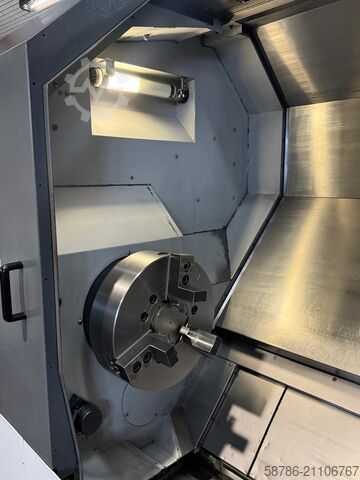

Zustand: sehr gut (gebraucht), Baujahr: 2011, CNC-Drehmaschine Mori Seiki SL403B/800, Baujahr 2011, Japan 2 Achsen - X-Achse 345 mm - Z-Achse 995 mm max. Spindeldrehzahl 2000 U/min Kljdjyffctspfx Afrep Steuerung Fanuc mapps MSX 500-IV 18 Zoll Kitagawa B-18 (450 mm) Spannfutter Drehdurchmesser 620 mm max. Drehlänge 958 mm Revolver mit 12 Werkzeugplätzen Reitstock Späneförderer Renishaw Messtaster.

Zustand: einsatzbereit (gebraucht), Baujahr: 2012, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840 D, Anzahl der Achsen: 4, Diese 4-Achsen Mazak VTC 800/30SR wurde 2012 hergestellt. Sie verfügt über ein Hochdruck-Kühlmittelsystem mit 15 bar, ein 48-Werkzeugmagazin und zwei automatische Werkzeuglängenmessgeräte. Ausgestattet mit Siemens-Software, einem Visiport und einem RMP60-Taster ist sie ideal für präzise vertikale Bearbeitungsaufgaben. Wenn Sie auf der Suche nach einer hochwertigen Fräsmaschine sind, sollten Sie die Mazak VTC 800/30SR in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen. • Hochdruck-Kühlmittel (15 bar) • Automatische Werkzeuglängenmessung mit 2 Einheiten • Visiport • 19"-Bildschirm Kledjx D I A Sspfx Afrsp • Siemens Software P • Signalsäule • Zusätzliche Arbeitsleuchte • RMP60-Sonde • Halterung für NCRT für vertikalen Einsatz • Trennwand in der Tischmitte • 48-Werkzeug-Magazin Zusätzliche Ausrüstung • Consep 2000 (Späneförderer/Kühlmittelanlage) für 15 bar, Linksauswurf

Zustand: sehr gut (gebraucht), Baujahr: 2022, Drehdurchmesser 376 mm, Drehlänge 760 mm, Stangendurchlass 76 mm, Y-Achse +/- 52,5 mm, C-Achse 0,001 Grad auf beiden Spindeln, 12-fach Revolver, 22 kW Motor, Hauptspindel 4000 U/min, Gegenspindel 4500 U/min, 3-Backenfutter, Späneförderer, Werkzeugvermessung. Kledpfx Aoyll Txsfrop

Zustand: sehr gut (gebraucht), Baujahr: 2015, Maximaler Drehdurchmesser: ca. 380 mm Maximaler Umlaufdurchmesser über Bett: ca. 675 mm Maximale Drehlänge: ca. 500–540 mm Stangendurchlass (Hauptspindel): ca. 76 mm (3″) HAUPTSPINDEL Maximale Spindeldrehzahl: 4.000 min⁻¹ Spindelmotorleistung: 26 kW Spindeldurchlass: ca. 77–88 mm Spannfutter: 8″ Kraftspannfutter GEGENSPINDEL Maximale Spindeldrehzahl: 6.000 min⁻¹ Spindelmotorleistung: ca. 11 kW Spannfutter: 6″ oder 8″ Kraftspannfutter Teile-Übergabefunktion ACHSE Verfahrweg X-Achse: ca. 230 mm Verfahrweg Z-Achse: ca. 575 mm C-Achse an Hauptspindel (volle Kontur- und Interpolationsfunktion) REVOLVER / WERKZEUGAUFNAHME Anzahl der Werkzeugplätze: 12 Stationen Angetriebene Werkzeuge (Bohren und Fräsen) Werkzeugvermessungssystem (Tool Eye) CNC-Steuerung: Mazatrol Matrix Nexus EIA/ISO-Programmierung Dialogprogrammierung Mazatrol 19″ Farb-LCD (Touchscreen) KÜHLUNG & SPÄNEFÖRDERUNG Ksdpfx Afsyg It Dorelp Innenkühlung durch die Spindel: 15 bar Außenkühlung über Spindeldüsen Scharnierband-Späneförderer mit Seitenauswurf Komplettes Kühlsystem mit Pumpen und Filtern AUTOMATION Automatischer Stangenlader inklusive Automatisches Spannfutteröffnen/-schließen Spannfutterstatus über Sensoren rückgemeldet Automatischer Werkstücktransfer zwischen Spindeln SONDERAUSSTATTUNG Steigungsfehlerkompensation (X, Z) 3D-Werkzeugkompensation Helikale Interpolation Polarkoordinaten-Programmierung Gewindeschneiden (G33) Werkstückkoordinatendrehung Benutzerdefinierte Makro-Funktionen Werkzeugbruchüberwachung MASCHINENMAßE & GEWICHT (ca.) Maschinengewicht: 5.000–5.500 kg Aufstellfläche: ca. 2.600 × 2.000 × 1.900 mm

Zustand: gebraucht, Baujahr: 2020, Drehmaschinen Verfahrweg X: 293 mm Verfahrweg Y: 130 mm Verfahrweg Z: 1350 mm Drehlänge: 1285 mm max. Umlaufdurchmesser: 850 mm max. Drehdurchmesser: 420 mm Spindelbohrung: 102 mm Antriebsleistung: 26 kW max. Drehmoment: 1123 NM Drehzahlbereich bis: 2800 U/min Klsdpoyrfl Usfx Afrsp Steuerung: Fanuc I-series angetriebene Spindeln Steuerung Fanuc Die Maschine bietet eine maximale Drehlänge von 1.285 mm, einen maximalen Drehdurchmesser von 420 mm sowie einen Umlaufdurchmesser über Bett von 850 mm. Die Hauptspindel verfügt über eine Spindelbohrung von 102 mm und einen Drehzahlbereich bis 2.800 U/min, was eine hohe Leistung und stabile Bearbeitung ermöglicht. Ausgestattet mit einem 12-fach Werkzeugrevolver, angetriebenen Werkzeugen und einer FANUC i-Series Steuerung eignet sich die Maschine
