Fünf-Achs-Bearbeitungszentrum

CHIRON MILL 800

Zustand: gut (gebraucht), Baujahr: 2007, Chiron Mill 800 5 Axis mit Automation, Baujahr 2007, Steuerung Siemens 840 D, Verfahrweg X/Y/Z 800/550/550 mm, 2 Achsen NC Schwenk / Rundtisch, Werkzeugwechsler 65 fach, Aufnahme HSK 63, Spindeldrehzahl bis 12.000 U/min, Späneförderer, Innere Kühlmittelzufuhr, Papierbandfilter, Werkzeuglaservermessung, 3D Messtaster, Schnittstelle für Automation, Automatische Tür, Ölnebelabsaugung, AUTOMATION OPTIONAL Automation System 3 R / SWE, Dcedpfxoxlq E Se Afxen Bj 2008, Nullpunktspannsystem System 3 R GPS 240, 12 Paletten System 3 R GPS 240, 6 mechanische Zentrischspanner Spreitzer MZS 260 - 125 A, 12 Paletten System 3 R GPS 240 6 mechanische Zentrischspanner MZU 170 - 60,

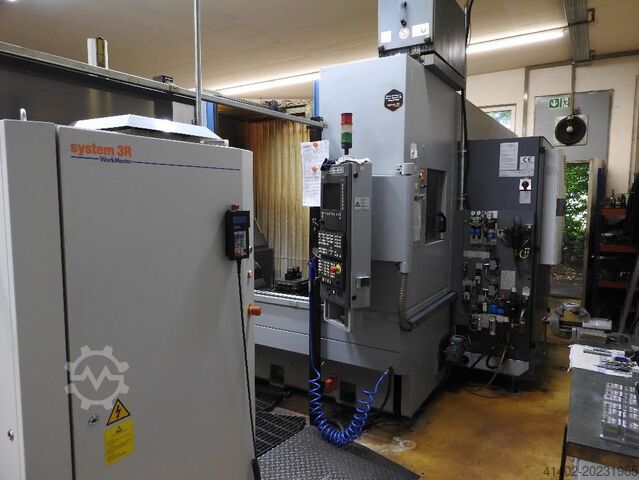

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Verfahrweg X/Y/Z: 800mm/550mm/550mm, Werkzeugaufnahme: HSK63, Drehzahl: 12000U/min, Werkzeugplätze: 65, Steuerung: Siemens 840D, Spindelstunden: ca. 16000h. 3-Achs-Roboter System 3R Transformer WorkMaster, Baujahr: 2008, Transfergewicht: 150kg, Hub: 1500mm, Palettenplätze: 2x12. Inklusive Nullpunktspannsystem System 3R GPS 240, Späneförderer Knoll, Papierbandfilter Knoll, Lasermesssystem Blum LaserControl, 3D-Messtaster Renishaw und Ölnebelabsaugung. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Dodpfjxg Rigsx Afxscn

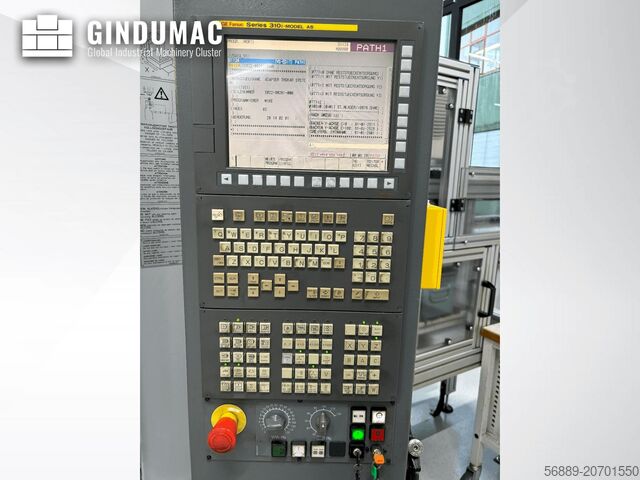

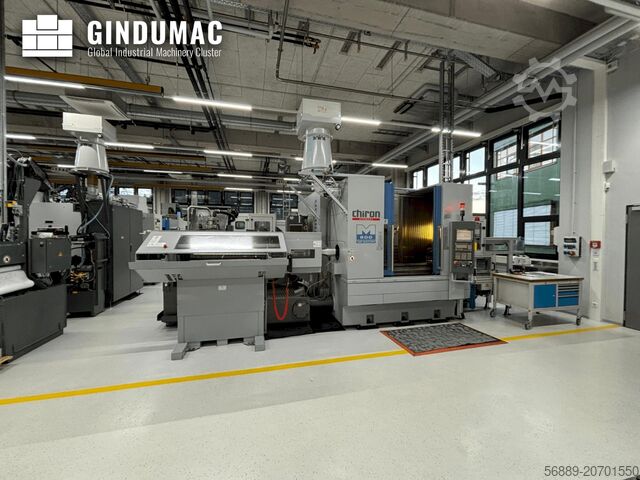

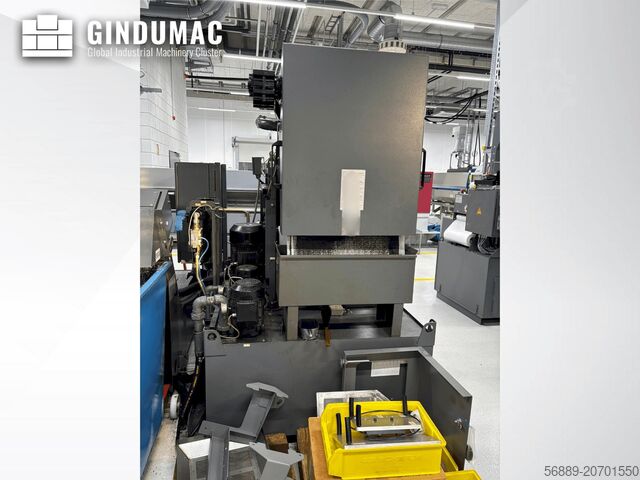

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Steuerungseinheit Marke: FANUC Modell: 18i MB5 Dcedpfx Ajxa Iavsfxjn Verfahrwege X-Achse: 800 Y-Achse: 500 Z-Achse: 550 Zusätzliche Ausstattung Ca. 20 Werkzeugaufnahmen inklusive Kurze Stangenlademagazin Knoll Papierbandfilter-Förderer HL450/900 Dieses 5-Achs-Bearbeitungszentrum CHIRON Mill 800 wurde 2007 gefertigt und verfügt über einen Schwenkkopf, einen Stangenlader, Innenkühlung und einen Knoll Papierband-Spanförderer. Ausgestattet mit einer Fanuc 310i-Modell A5 Steuerung und HSK-A-63, beinhaltet die Maschine ca. 20 Werkzeugaufnahmen. Nutzen Sie die Gelegenheit, dieses CHIRON Mill 800 Dreh-Fräszentrum zu erwerben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine. Einsatzbereich Fräsen

Zustand: gebraucht, Baujahr: 2010, Technische Details: x-Weg: 800 mm y-Weg: 685 mm z-Weg: 630 mm c-Achse: 360° (Planscheibe-Tisch) Steuerung: Siemens 840D Power Line Spindeldrehzahl:: 20 - 10.500 U/min Drehmoment an der Spindel: 180 Nm Werkzeugaufnahme: HSK -A63 DIN 69893 Werkzeugmagazin mit: 40 places Anzahl der Tische: 2 Tisch schwenkbar +/-: je 120 (a-Achse) ° Tischaufspannfläche: 280 x 275 mm Tischbelastung: 320 kg Schnittstelle: RS232 Betriebsstunden Spindel: 38.700 h Gesamtleistungsbedarf: 37 kW Dcodpfx Afeu Idgpoxon Abmessung Maschine ca. LxBxH: 4,0 x 4,4 x 3,0 m Abmessungen LxBxH: Späneförderer: 2,1 x 1,05 x 1,5 m Abmessungen L x B x H: Kühlschmieranlage: 1,3 x 1.6 x 1,95 m CNC - Fertigungszentrum - 5 - Achsen Bearbeitungszentrum Spanntisch für 4. und 5. Achse (schwenken 120° rechts/links/Drehzahl 50U/min. und drehen mit Planscheibe Ø 280mm/200 U/min.) max. Werkstückgröße 940 x 650mm für/auf Tisch mit Späneförderer Fabrikat Knoll, 750 K-1/150; BJ 2009 Kühlmittelanlage Bürener mit Papierbandfilter Bandbreite 700mm; BJ 2009 für beide Schaltschränke mit Kühler Rittal ausgestattet Einiges an Zubehör z.B. div. Spannvorrichtungen Hersteller HILMA und Chick uvm. können exklusiv angeboten werden. i.D. *

Zustand: sehr gut (gebraucht), Baujahr: 2015, Betriebsstunden: 14.000 h, Chiron Mill FX 800 Bearbeitungszentrum mit Hintergrundmagazin 148-fach TECHNISCHE DATEN Verfahrweg, X-Achse: 800 mm Verfahrweg, Y-Achse: 630 mm Verfahrweg, Z-Achse: 550 mm Schwenkachse: +- 120 ° Rundachse: 360° Eilgangsgeschwindigkeit, X-Achse: 60 m/min Eilgangsgeschwindigkeit, Y-Achse: 60 m/min Eilgangsgeschwindigkeit, Z-Achse: 60 m/min Spindel, max. Drehmoment: 180 Nm Spindelleistung: 17,0 – 47,2 kW Spindel, Drehzahl: 12`000 U/Min Werkzeugaufnahme: HSK-A 63 Rundtisch, Durchmesser: 280 mm Gewinde- und Passbohrungsraster M16 x 15 H7 X 50 Belastbarkeit: 320 kg Dedpfxotvz Azo Afxscn ANGEBOTSUMFANG U.A: (Aufzählung nicht abschliessend): Chiron Bearbeitungszentrum, Baujahr: 2015 Knoll Späneförderer 750 K-1/150 BMF Hochdruckpumpe TPF 350S Renishaw Messtaster RLP40Q Empfänger: Renishaw RMI-Q Mechatronischer Strömungssensor SB0500 Hintergrundmagazin, 148-fach Betriebsdokumentation Genauer Angebotsumfang gemäss Fotostrecke Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben wird keine Gewähr übernommen.

Zustand: gebraucht, 5 Achsen Dreh- und Fraeszentrum (Stangen) Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2006 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindele 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Dcedpfx Aegmi Unefxjn Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)

Zustand: gebraucht, 5 Achsen: ja Fräsen und Drehen: ja 5 Achsen Dreh- und Fraeszentrum (Stangen) Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) Dcedpfogph Rnox Afxen CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2007 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindle 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)

Zustand: gebraucht, 5 Achsen Dreh- und Fraeszentrum (Stangen) Dcsdpfx Afogqg Sgexen Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2006 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindele 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)
