Bearbeitungszentrum - Universal - 5 Achsen / 5 Axis

CHIRON - WERKE GMBH & Mill 800 FA

Technische Details:

x-Weg: 800 mm
y-Weg: 685 mm
z-Weg: 630 mm
c-Achse: 360° (Planscheibe-Tisch)
Steuerung: Siemens 840D Power Line
Spindeldrehzahl:: 20 - 10.500 U/min
Drehmoment an der Spindel: 180 Nm
Werkzeugaufnahme: HSK -A63 DIN 69893
Werkzeugmagazin mit: 40 places
Anzahl der Tische: 2
Tisch schwenkbar +/-: je 120 (a-Achse) °
Tischaufspannfläche: 280 x 275 mm
Tischbelastung: 320 kg
Schnittstelle: RS232
Betriebsstunden Spindel: 38.700 h
Gesamtleistungsbedarf: 37 kW
Dcodpju Idgpsfx Afxen
Abmessung Maschine ca. LxBxH: 4,0 x 4,4 x 3,0 m
Abmessungen LxBxH: Späneförderer: 2,1 x 1,05 x 1,5 m
Abmessungen L x B x H: Kühlschmieranlage: 1,3 x 1.6 x 1,95 m

CNC - Fertigungszentrum - 5 - Achsen Bearbeitungszentrum

Spanntisch für 4. und 5. Achse (schwenken 120° rechts/links/Drehzahl 50U/min. und drehen mit Planscheibe Ø 280mm/200 U/min.)
max. Werkstückgröße 940 x 650mm für/auf Tisch
mit Späneförderer Fabrikat Knoll, 750 K-1/150; BJ 2009

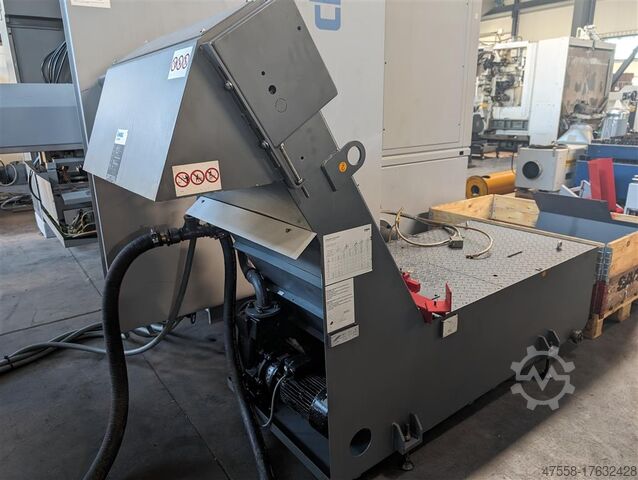

Kühlmittelanlage Bürener mit Papierbandfilter Bandbreite 700mm; BJ 2009

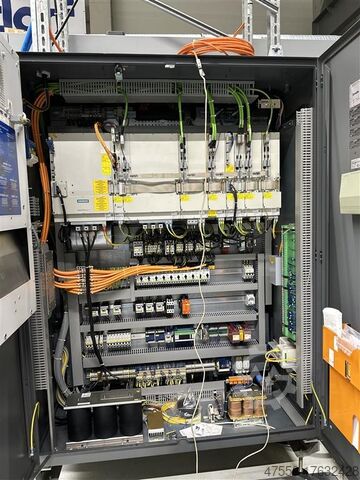

für beide Schaltschränke mit Kühler Rittal ausgestattet
Einiges an Zubehör z.B. div. Spannvorrichtungen Hersteller HILMA und Chick uvm. können exklusiv angeboten werden.
i.D.

*
