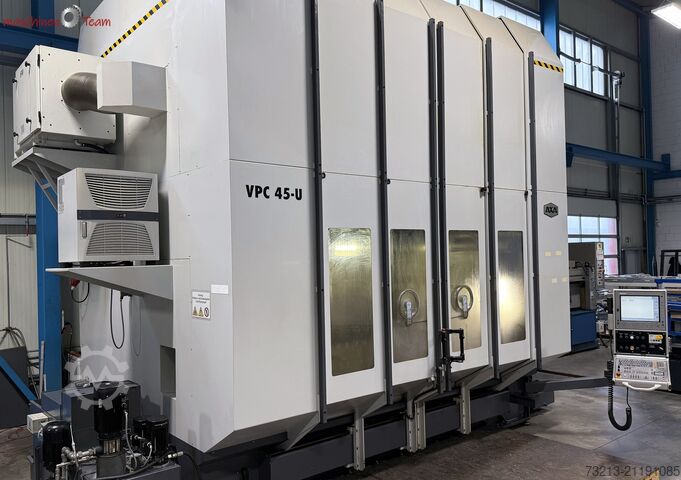

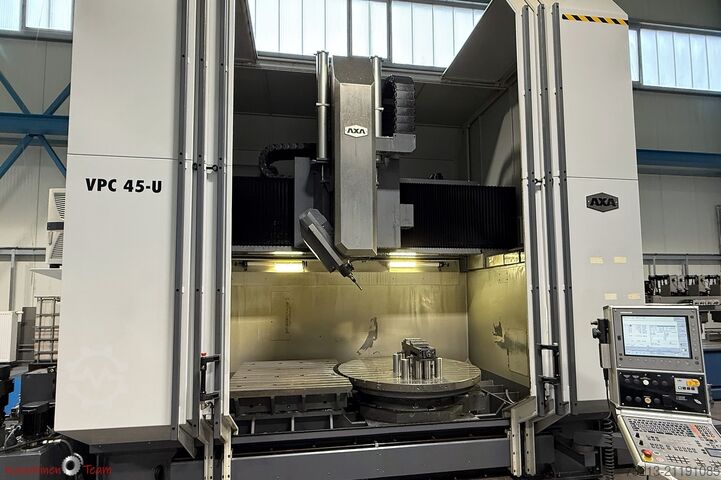

Vertikales Bearbeitungszentrum

AXA VPC 45 U

Hiermit biete ich Ihnen eine sehr gepflegte, neuwertige AXA VPC 45 U an. Die Maschine ist sofort verfügbar. Eine Besichtigung unter Strom und Span ist jederzeit möglich, Videoaufnahmen sind vorhanden.

Maschinenstunden EIN: ca. 40000
Spindelstunden EIN: ca. 25000


Verfahrwege (Linearachsen):
X-Achse: 2.940 mm
Y-Achse: 1.400 mm
Z-Achse: 900 mm

5-Achs-Simultanbearbeitung:
Die Maschine ist als echtes 5-Achs-Bearbeitungszentrum ausgeführt und ermöglicht simultanes 5-Achs-Fräsen mit X/Y/Z + B-Achse (stufenloser Schwenkkopf) + C-Achse (NC-Rundtisch). Damit können Werkstücke in kontinuierlicher Bewegung aus unterschiedlichen Raumlagen in einer Aufspannung bearbeitet werden.

Maschine (Grunddaten)
Maschinenart: Vertikal-Portales Bearbeitungszentrum
Hersteller: AXA Entwicklungs- und Maschinenbau GmbH
Typ: VPC 45 U
Baujahr: 2014

Allgemeine technische Daten
Gesamtlänge: 6.800 mm
Gesamtbreite: 3.600 mm
Gesamthöhe: 4.100 mm
Gesamtgewicht: 29 t

Elektrische Daten
Anschlussspannung: 3×400 V / 230 V / N / PE, 50 Hz
Anschlussleistung: 69 kVA
Vorsicherung: max. 125 A
Steuerspannung: 24 V

Spindel
Spindelausführung: Hohlwellenmotor, wassergekühlt
Drehzahlbereich: 30–10.000 min⁻¹
Werkzeugaufnahme: SK40
Antriebsmotor: DME 112 AL-4FGS (Kessler)
Max. Leistung bei 40% ED: 40,0 kW
Max. Leistung bei 100% ED: 26,6 kW
Max. Moment bei 40% ED: 191,0 Nm
Max. Moment bei 100% ED: 127,0 Nm

NC-Rundtisch
Rundtisch: RTA 6S-1500
Tischdurchmesser: Ø 1.500 mm
Gewicht: 2.700 kg
Djdpjyh Nrzjfx Aayokh
Max. Transportlast (vertikale Drehachse): 10.000 kg
Werkzeugwechsler
Werkzeugwechsler: Typ M
Anzahl Werkzeuge: 100
