Metalldrehmaschine ZMM - Typ C400 TM

ZMM C400TM/1000

Metalldrehmaschine 400V, Fabrikat ZMM - Typ C400TM/1000

Die Konstruktion und das Design dieser Maschine entsprechen den aktuellen Anforderungen an Effizienz und Ergonomie. Die Fertigungstechnologie, die Verwendung hochwertiger Materialien und standardisierter Komponenten von renommierten und weltweit bewährten Herstellern sowie eine kontinuierliche Kontrolle erfüllen auch die anspruchsvollsten Kundenanforderungen. Die Maschine zeichnet sich durch hohe technologische, funktionelle und betriebliche Leistungsfähigkeit, Zuverlässigkeit und Sicherheit aus. Selbstverständlich entspricht diese Maschine den geltenden europäischen Sicherheitsnormen.

Merkmale dieser Drehmaschine
Allgemeines:

Europäische Spitzendrehbank
Die Maschine ist mit automatischer Stromzufuhr ausgestattet
Ausgestattet mit digitaler Anzeige der X-Y-Achse

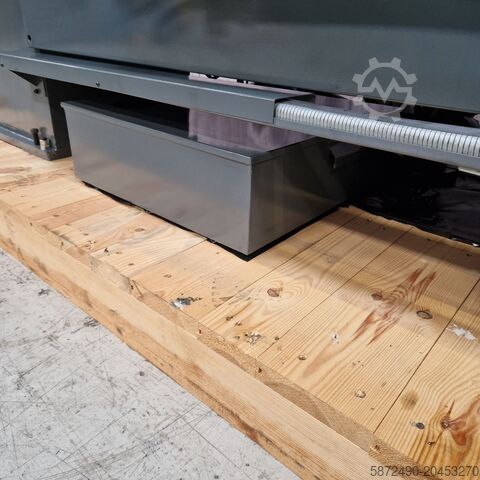

Bett:

Schweres, stark verripptes und steifes Bett aus stabilem Grauguss, das Vibrationen verhindert, wenn die Maschine richtig nivelliert und betrieben wird.
Doppelprismatische, induktiv gehärtete und präzisionsgeschliffene Führungsschienen
Eingebaute Spaltbrücke, die für die Handhabung großer Werkstücke entfernt werden kann.

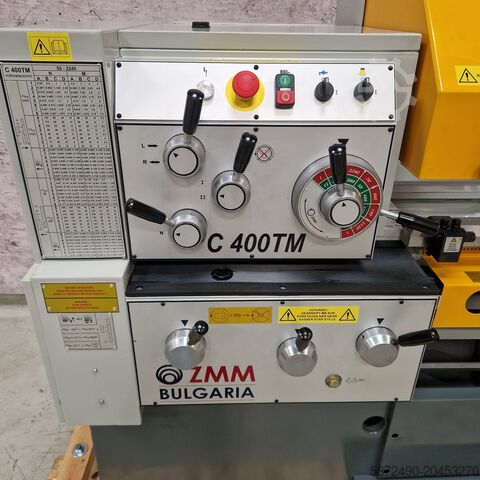

Kopfplatte:

Der stabile, gut verrippte und präzise bearbeitete Spindelstock gewährleistet einen schwingungsfreien und präzisen Betrieb, während die Drehmaschine Teile mit hoher Geschwindigkeit oder im Schwerzerspanungsbetrieb bearbeitet.
Die geschliffenen Zahnräder sind aus induktionsgehärtetem Stahl gefertigt und laufen im Ölbad.
Die Spindel ist gehärtet, präzisionsgeschliffen und ausgewuchtet; sie verfügt über eine Standardausführung der Bohrung und der Spindelfläche, einschließlich der Nockenverriegelung, der direkten Montage von selbstzentrierenden 3-Backen-Futtern, unabhängigen 4-Backen-Futtern, Futtern ohne Futter oder der Montage von Futtern mit Flanschanschluss.
Für die Spindellagerung können Lager von SKF, FAG, NSK mit einer Vorspannung für die Montage des Lagersatzes verwendet werden. Dieses Lager gewährleistet eine hohe Arbeitsgenauigkeit der Maschine auf unbegrenzte Zeit.

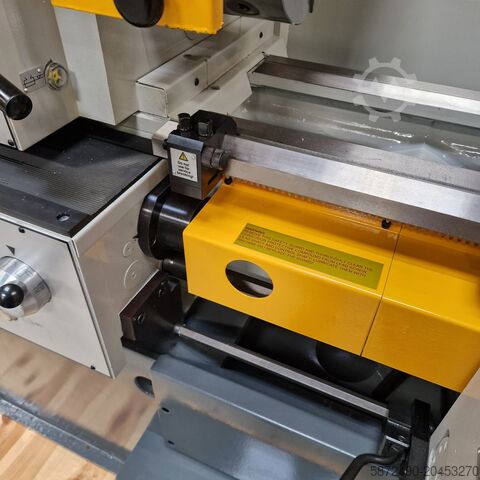

Schürze der Drehmaschine:

Mechanisierte Quer- und Längsbewegungen.
Ein eingebauter Sicherheitsmechanismus gegen Überlastung.
Ein Sperrmechanismus gegen gleichzeitiges Umschalten von Mutter auf Spindel und automatischen Vorschub.
Schnelle Bewegungen in beiden Achsen.
Vorschubgetriebe:

Bei der Bearbeitung eines bestimmten Teils bietet das Vorschubgetriebe verschiedene Vorschübe und Schritte für das Gewindeschneiden - metrische, zöllige, Modul- und DP-Gewinde. Es ist so konzipiert, dass die Bedienung äußerst komfortabel ist.

Spezifikationen

Weitere Informationen
Produkttyp-Dreher
Marke-ZMM
Spannung-400V
Spitzenhöhe-200 mm
Drehdurchmesser über Bett-400 mm
Drehdurchmesser über Stütze - 235 mm
Drehdurchmesser über der Tasche - 550 mm
Bettbreite - 320 mm
Durchgang der Hauptspindel-52 mm
Kjdsiy Nq Hspfx Ag Asfa
Abstand zwischen den Zentren - 750 - 1000 - 1500
Hauptspindel Innen-/Außengewinde DIN 55027 - Gr.6
Spindeldrehzahlen - 50 - 2240
Motorleistung - [kW]4 kW
Anzahl der Fütterungen - 80
Vorschubbereich längs-0,015 - 0,6 mm/Umdrehung
Vorschubbereich quer-0,0075 - 0,3 mm/Umdrehung
Anzahl der Fadenschnitte - 40
Gewindeschneiden metrisch-0,25 - 7,5 mm
Whitworth-Gewindeschneiden-120 - 4 TPI
Verjüngungsmodul-0,0625 - 1,875 Modul
Gewindeschneiden Steigung-480 - 16 dP
Querverschiebungsstütze-235 mm
Verschiebung des Meißelträgers - 110 mm
Durchmesser 100 mm
Loser Kopf-MK 4
Gewicht: 1700 kg

Preis ist ohne Mehrwertsteuer!
