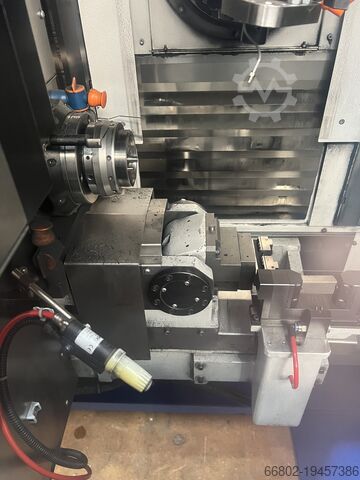

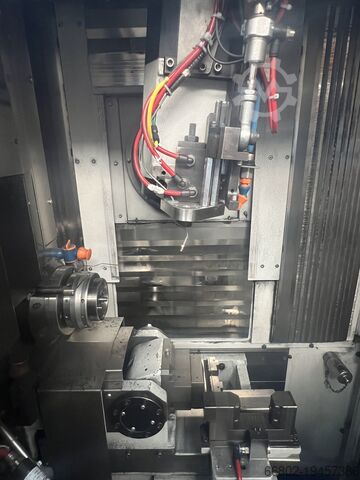

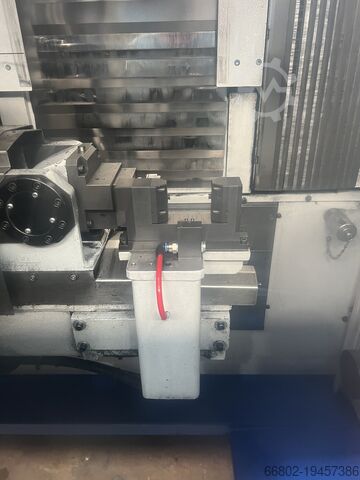

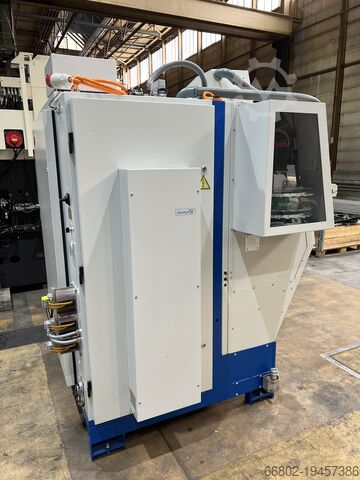

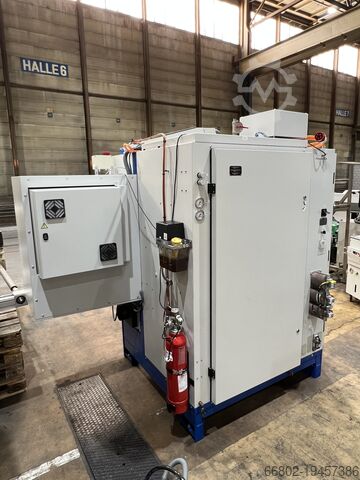

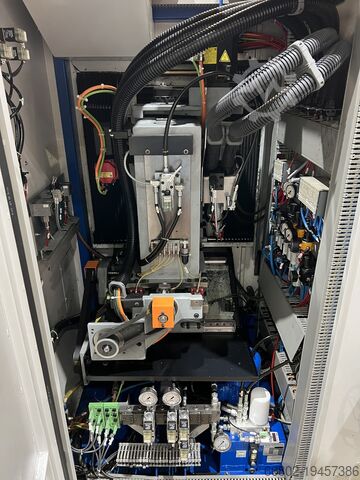

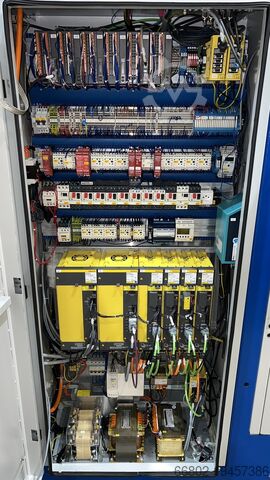

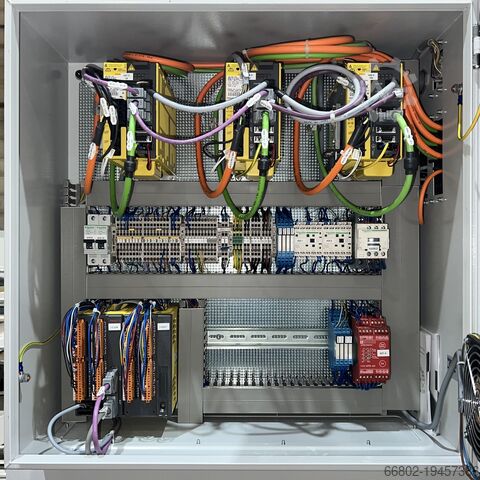

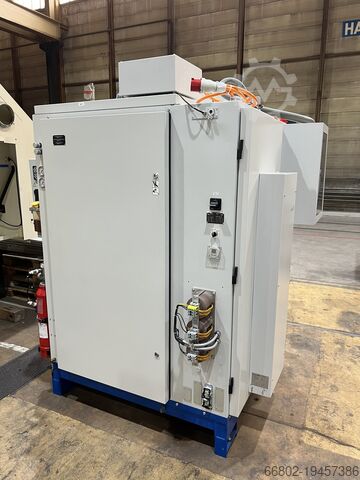

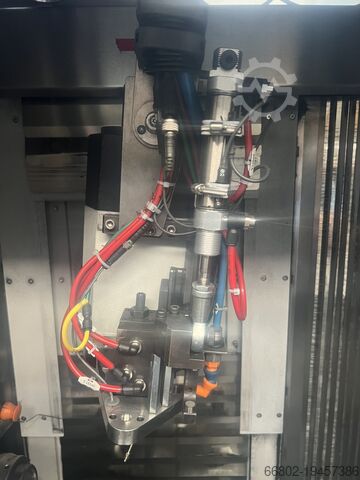

Dreh/fräszentrum

WILLEMIN MACODEL W408B

Zustand: sehr gut (gebraucht), Baujahr: 2011, TECHNISCHE DATEN Lineare Achsen (Schlitten X, Y, Z) Verfahrwege: Achse X: 250 mm Achse Y: 200 mm Achse Z: 300 mm Schnellvorschub: X,Y,Z: 30 m/min Vorschubkraft: X,Y,Z: 3700 N Auflösung: X,Y,Z: 0,0001 mm Winkelbewegung der Motorspindel – Achse B Winkelverfahrweg: -15 – 100 ° Winkelverfahrweg (mit Reitstock): Reitstock in Position: -20° bis +45° Reitstock entfernt: -20° bis +90° Maximale Geschwindigkeit: 20 min⁻¹ Antriebsmoment: 750 Nm Hydraulische Klemmung: 50 bar Haltemoment: 300 Nm Auflösung: 0,0001 mm Fräsmotorspindel HSK E40 Leistung bei 100 %: 10 kW Leistung bei 25 %: 15 kW Nenndrehmoment: 100 %: 8 Nm 25 %: 12 Nm Drehzahlbereich: 50 – 30.000 min⁻¹ Achse A (Stangendurchlass Ø 40 mm) Spindeltyp: A4 Max. Stangendurchmesser: 40 mm Max. Geschwindigkeit: 35 min⁻¹ Antriebsmoment: Nennwert: 112 Nm Maximal: 238 Nm Auflösung: 0,0001° Achsklemmung (Achse A): Druck: 70 bar Haltemoment: 130 Nm Werkzeugwechsler Anzahl der Scheiben: 2 Positionen je Scheibe: 24 Max. Werkzeuggewicht: 1 kg Drehgeschwindigkeit: 60 min⁻¹ Max. Werkzeugdurchmesser (benachbarte Positionen belegt): 50 mm Max. Werkzeugdurchmesser (benachbarte Positionen frei): 63 mm Max. Werkzeuglänge (ab Spindelnase): 95 mm Coulisse de Reprise Verfahrweg: 80 mm Vorschubkraft: 1700 N Kippmoment: 90 Nm Auflösung: 0,0001° Hydraulikdruck für Kippbewegung: 100 bar Werkstückmanipulator Pneumatische Vertikalschiebeklappe: Ø: 25 mm Hub: 710 mm Linearhub pro Motordrehung: 70,4 mm/U Max. Transfergeschwindigkeit: 60 m/min Ljdpfswv Hnmox Ag Aoak Max. Werkstückgewicht: 5 kg Max. Hub Manipulator: 1120 mm (2×560 mm) Max. Vertikalhub: 150 mm Teileaufnahme Ø / Länge: Ø 32 mm / 100 mm Teileauswurf Ø / Länge: Ø 32 mm / 100 mm Genauigkeit: +/- 0,05 mm Greifkraft: 45 N (bei 6 bar) Max. Greiferöffnung: 14 mm (2×7 mm) Pneumatische Ausrüstung Betriebsdruck: 6 bar Hydrauliksystem Betriebsdruck: 95 – 105 bar Kühlmittelsystem Kühlmitteltankvolumen: 80 Liter Spänewannevolumen: 30 Liter Kinematische Viskosität im Betrieb: 10 – 15 cST ANGEBOTSUMFANG U.A: (Aufzählung nicht abschliessend): Willemin Macodel W 408 B Bearbeitungszentrum Absauganlage Feuerlöschanlage Taster Kühlmitteleinrichtung Ölkühler Datenbackup Komplette Betriebsdokumentation Genauer Angebotsumfang gemäss Fotostrecke Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben wird keine Gewähr übernommen.

Zustand: sehr gut (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 250 mm, Verfahrweg Y-Achse: 200 mm, Verfahrweg Z-Achse: 300 mm, Eilgang X-Achse: 30 m/min, Eilgang Y-Achse: 30 m/min, Eilgang Z-Achse: 30 m/min, Steuerungshersteller: FANUC, Werkstückdurchmesser (max.): 32 mm, Drehzahl (min.): 500 U/min, Drehzahl (max.): 30.000 U/min, Gesamtgewicht: 1.700 kg, Spindelnase: HSK-E40, Anzahl der Steckplätze im Werkzeugmagazin: 48, Werkzeuglänge: 95 mm, Werkzeugdurchmesser: 63 mm, Eingangsspannung: 400 V, Art des Eingangsstroms: Drehstrom, Ausstattung: Dokumentation/Handbuch, 5-Achs-CNC-Bearbeitungszentrum WILLEMIN MACODEL W408 MT TECHNISCHE DATEN Jahr : 2007 CN-Typ : FANUC 16i-MB Anzahl Achsen : 5 Verfahrweg X-Achse : 250 [mm] Verfahrweg Y-Achse : 200 [mm] Verfahrweg Z-Achse : 300 [mm] Eilganggeschwindigkeit X, Y und Z : 30000 [mm/min] Max. Stangendurchmesser an Drehspindel : 32 [mm] Max. Geschwindigkeit Drehspindel : 6000 [U/min] Max. Leistung Drehspindel : 3.7 [kW] Winkelhub C-Achse : 360 [°] Winkelhub B-Achse : 115 [°] Spindelaufnahme : HSK-E40 Min. Spindeldrehzahl : 500 [U/min] Max. Spindeldrehzahl : 30000 [U/min] Spindelleistung : 10 [kW] Anzahl Werkzeugmagazinpositionen : 48 Max. Länge des Werkzeugs : 95 [mm] Max. Werkzeugdurchmesser : 63 [mm] Fassungsvermögen der Kühlmittelwanne : 80 [l] Durchfluss Kühlmittelpumpe : 40 [l/min] Nennstrom : 25 [A] Versorgungsspannung : 400 [V] Gewicht : 1700 [kg] INKLUSIVE AUSRÜSTUNG: x1 0-90° schwenkbare Rückbearbeitungseinheit (6-Seiten-Bearbeitung) x1 Rückbearbeitungsspannstock x1 RENISHAW TS27R Werkzeugtaster x1 RENISHAW NC4 TX Lasersystem zur Werkzeugvermessung und Bruchkontrolle x68 Spannzangen Typ F35 für Drehbearbeitung x9 HSK-40E Fräs-/Drehaggregate x1 IEMCA BOSS 332 E Stangenlader x1 Spindelkühler x1 Kühler für Schneidflüssigkeit x1 ELBARON Nebelabscheider x1 3-Farben-Statuslampe x1 CO2-Automatisches Feuerlöschsystem (vom Käufer mit einer zuständigen Stelle zu überprüfen) x1 Satz technischer Handbücher Preis auf Anfrage, inklusive Verladung auf LKW. Möglichkeit der Verschiffung Weltweit. Die Informationen auf dieser Seite wurden nach bestem Wissen und Gewissen zusammengestellt. Daher kann ihre Richtigkeit nicht garantiert werden. Lsdpfx Agswu Ruho Aoak HERMLE , DMU , Monoblock , variaxis , chiron

Zustand: gebraucht, Baujahr: 2023, Steuerungshersteller: Siemens, Steuerungsmodell: 828D - ShopMill, _____ Beschreibung: Spindel: Technologie:Direktantrieb Ledpjxthpwefx Ag Asak Drehzahl:10.000 U/min Leistung (max.):7 kW Drehmoment (max.):41 Nm Werkzeugaufnahme:SK30 Arbeitstisch: Aufspannfläche:520 x 300 mm Tischbelastung (max.):100 kg Allgemein: Werkzeugmagazin:20 Stationen Eilgang in X/Y/Z:24 m/min Ausstattung/Zubehör: Wegmesssystem:Direkt (Glasmaßstäbe) in X/Y Spänemanagement:Späneförderer Kühlmittelmanagement:KSS-Pumpe mit 8 bar Werkstückvermessung:Messtaster, Marposs WRP 45 Werkzeugvermessung:Taster, Marposs TS30 4.-Achse:Walter TANI 100 NEG mit 3-Backenfutter und Reitstock Ölnebelabsaugung:Mechanischer Abscheider, Fabr. Reven Einrichtebetrieb:Elektronisches Handrad Weitere Ausstattung:Spülpistole Weiteres Zubehör:Div. gebr. Werkzeughalter

Zustand: gebraucht, TECHNISCHE DATEN - maxi Zahnradfräsen Modul: 1.5 [mm] - maxi Zahnradfräsen Durchmesser: 70 [mm] - maxi Zahnradfräsen Länge: 100 [mm] - maxi Stück Länge: 200 [mm] - Anzahl Zähne mini zu Zahnradfräsen: 3 - Anzahl der Schnecke Gewinde (speziale Zubehöre): 1 - Drall Winkel: 0 – 90 [°] - Fräswerkzeug maxi Durchmesser: 50 [mm] Lasdpfx Ajuhbplog Aek - 11 Fräswerkzeug normaler Geschwindigkeiten - Geschwndigkeit normale Maschine: 226-2100 [U/min] - Leistung: 1.5 [kW] - Netto Gewicht: 1035 [kg].

Zustand: gut (gebraucht), Baujahr: 2008, Verfahrweg X-Achse: 450 mm, Verfahrweg Y-Achse: 350 mm, Verfahrweg Z-Achse: 380 mm, Steuerungshersteller: Siemens, Steuerungsmodell: Shopmill, Gesamthöhe: 22.000 mm, Gesamtlänge: 24.500 mm, Gesamtbreite: 15.500 mm, Tischbreite: 700 mm, Tischlänge: 320 mm, Drehzahl (max.): 10.000 U/min, Gesamtgewicht: 2.000 kg, Anzahl der Steckplätze im Werkzeugmagazin: 12, Leistung: 8,5 kW (11,56 PS), X-Achse: 450 mm Y-Achse: 350 mm Z-Achse: 380 mm Arbeitstisch: 700 x 320 mm Spindel Drehzahlen: 10.000 U/min. Ljdpfetrhahsx Ag Aeak Spindel Aufnahme: ISO40 Werkzeugwechsler: 12 Platze CNC Steuerung: Siemens Shopmill Ausgestattet mit: - Spindelkühlung - ISO40 Werkzeugen - Schraubstock Ursprunsland: Taiwan Motor Leistung: 8,5 kW Maschine LxBxH: 2450 x 1550 x 2200 mm Maschine Gewicht: 2000 kg

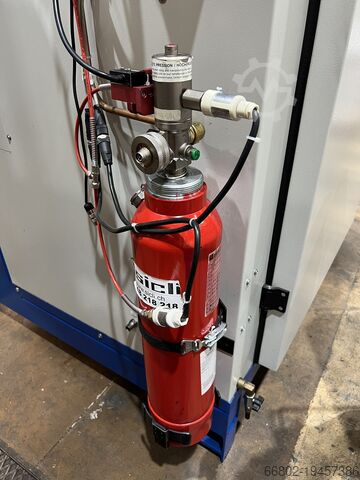

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 3 FRÄSSPINDEL - Werkzeugaufnahme : ISO25 - Spindelantriebleistung : 0.27 [kVA] - Spindeldrehzahl : 30000 [Upm] LINEAR ACHSEN - Verfahrweg X/Y/Z-Achsen : 250/200/300 [mm] WERKZEUGWECHSLER - Anzahl der Werkzeuge im Magazin : 50 ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] GEWICHT UND ABMESSUNGEN - Platzbedarf : 1500X1860 [mm] - Maschinenhöhe : 2100 [mm] - Maschinengewicht : 1900 [kg] ZUBEHÖR Ljdpfxjuhbrms Ag Ajak - Steuerung : Num 1050 - 3-farbige Statuslampe - Kühlmitteltank - Spindelkühlung - Feuerlöschanlage * * NB: Funktionsfähigkeit nicht garantiert. Von einem qualifizierten Unternehmen des Käufers überprüfen lassen.

Zustand: neu, Baujahr: 2026, Verfahrweg X-Achse: 280 mm, Verfahrweg Y-Achse: 280 mm, Verfahrweg Z-Achse: 400 mm, Eilgang X-Achse: 30 m/min, Eilgang Y-Achse: 30 m/min, Eilgang Z-Achse: 20 m/min, Vorschublänge X-Achse: 280 mm, Vorschublänge Y-Achse: 280 mm, Vorschublänge Z-Achse: 400 mm, Vorschubgeschwindigkeit X-Achse: 2 m/min, Vorschubgeschwindigkeit Y-Achse: 2 m/min, Vorschubgeschwindigkeit Z-Achse: 2 m/min, Nennscheinleistung: 6 kVA, Drehmoment: 57 Nm, Steuerungshersteller: Siemens, Steuerungsmodell: S828 D, Werkstücklänge (max.): 150 mm, Werkstückbreite (max.): 80 mm, Werkstückhöhe (max.): 180 mm, Werkstückdurchmesser (max.): 80 mm, Werkstückgewicht (max.): 3 kg, Ausstattung: Drehzahl stufenlos einstellbar, DANE CHARAKTERISTISCHE Tisch Arbeitsfläche des Tisches 750 x 270 mm Anzahl der T-Nuten im Tisch 3 Breite der T-Nuten im Tisch 14 mm Abstand der T-Nuten im Tisch 100 mm Maximale Belastung des Tisches 100 kg Maximale Verfahrwege Längsachse "X" 280 mm Querachse "Y" 280 mm Vertikalachse "Z" 400 mm Eilgang Längs "X" 30 m/min Quer "Y" 30 m/min Vertikal "Z" 20 m/min Spindel Werkzeugaufnahme BT40 oder SK40* Werkzeugklemmkraft 8 kN Servoachsenmotoren In Längsachse "X" 3,5/6 Nm In Querachse "Y" 3,5/6 Nm In Vertikalachse "Z" 3,5/6 Nm Positioniergenauigkeit der linearen Achsen +/- 0,005 mm Hauptantriebsmotor Leistung S1/S6 (Siemens) 4,3/6,4 kW Maximales Drehmoment an der Spindel S1/S6 38/57 Nm Maximale Drehzahl der Spindel 8000 U/min Werkzeugmagazin Anzahl der Werkzeuge/Option* 8/16* Maximaler Werkzeugdurchmesser 80 mm Maximale Werkzeuglänge 150 mm Maximales Werkzeuggewicht 3 kg Gesamtabmessungen Länge ~1360 mm Breite ~2200 mm Höhe /maximaler Verfahrweg der Z-Achse/ ~2550 mm Kühlmittelbehältervolumen 130 l Gewicht ~1500 kg Standardzubehör: CNC-Steuerungssystem SIEMENS ✓ Interpolation in 3 Achsen ✓ Lodpfsu Sklaox Ag Ajak Kugelgewindespindeln, geschmiert mit Festschmierstoff ✓ Wassergekühlte Werkzeugkühlungsanlage ✓ 8-fach Werkzeugmagazin, Schwenkarm BT40 oder SK40 ✓ Elektrisches Handrad ✓ Teleskopische Führungsabdeckungen ✓ Kabine zum Schutz des Arbeitsbereichs ✓ Beleuchtungssystem mit Lampe ✓ Grafische Unterstützung der Programmierung – vordefinierte Bearbeitungszyklen ✓ LCD-Display 8“ (S808) - 10,4” (S828) ✓ Gewindeschneiden ohne Kompensationshalter (fest) ✓ Luftdüsen am Spindelende ✓ Spindelkühlungssystem ✓ Kühlschmiermittelkonzentrat TRIM MicroSol 515 ✓ Sicherungssystem gegen Öffnen: vordere Türen des Bearbeitungsraums / Türen des Schaltschrankes ✓ Luftdrucksensor zur Detektion von niedrigem Druck ✓ Elektrische Installation für Netzversorgung 3x400V, 50Hz ✓ USB-Anschluss an der Frontplatte der Maschine ✓ Standardfarbe der Lackierung ähnlich RAL 5000 / Maschinenbasis; RAL 7035 ✓ Maschinenstatusanzeige ✓ Bedienungs- und Programmieranleitung ✓ Sonderausstattung und Sonderanfertigung.: • Zweites 8-fach Werkzeugmagazin Schwenkarm ISO40/BT40 • Spindelkühlung 6-9 Bar • Werkzeugmesseinheit RENISHAW TS 27R • Werkstückmesseinheit RENISHAW OMP40 mit Zyklen • Getrennte Spindelkühlungseinheit für die Bearbeitung von farbigen Materialien und Kunststoffen • Handrad auf der Stange (Pilot) • Werkzeugwagen • Präzisionsspannvorrichtung • automatisch öffnende Türen • Zusätzliches Ethernet-Ausgang an dem Schaltschrank zur Übertragung von Programmen zwischen dem Computer und der Maschine • Software Siemens - SinuTrain

Zustand: gebraucht, Baujahr: 2003, Technische Details: x-Weg: 250 mm Lasdsw Udyiopfx Ag Aok y-Weg: 200 mm z-Weg: 300 mm Maschinengewicht ca.: 1500 t Raumbedarf ca.: 2,7 x 1,95 x 2,2 m B-Achse (Tisch): 180 mm Rundtischdurchmesser: 180 mm Teilapparat -schwenkbar: 360 °

Zustand: gut (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 300 mm, Verfahrweg Y-Achse: 250 mm, Verfahrweg Z-Achse: 250 mm, Eilgang X-Achse: 40 m/min, Eilgang Y-Achse: 40 m/min, Eilgang Z-Achse: 60 m/min, Steuerungshersteller: Fanuc, Steuerungsmodell: 21m 3x / 2x 21iM, Werkstückdurchmesser (max.): 63 mm, Werkstückgewicht (max.): 1 kg, Drehzahl (max.): 10.000 U/min, Kühlmittelzufuhr: 1 bar, Anzahl der Spindeln: 1, Anzahl der Steckplätze im Werkzeugmagazin: 12, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, 7 Stück CHIRON FZ08S mit 4.Achse Peiseler AWU P100 Laedpfxjvx Ugwe Ag Ajk 3 Maschinen wurden 2016 und 4 Maschinne 2018 durch Chiron CMS überholt, Stückpreis je ca. 30.000.-€

Zustand: sehr gut (gebraucht), Baujahr: 2017, Betriebsstunden: 2.600 h, Funktionsfähigkeit: voll funktionsfähig, Beschreibung WIR BIETEN EINE SCHÖNE 5-ACHS-MASCHINE IN NEUWERTIGEM ZUSTAND MIT NUR 2600 BETRIEBSSTUNDEN BROTHER Speedio M140X2 D140-Spindel 22 WERKZEUGE ATC KÜHLUNG DURCH SPINDEL Hauptantrieb Spindeldrehzahlbereich Maximal 6000 Werkzeugkegel 7/24 Kegel Nr. 30 Werkzeuge Steckplätze im Lager 22 Maximales Gewicht 3 Maximaler Werkzeugdurchmesser 80 Lasdpsvkykfefx Ag Ajk Maximale Werkzeuglänge 200
