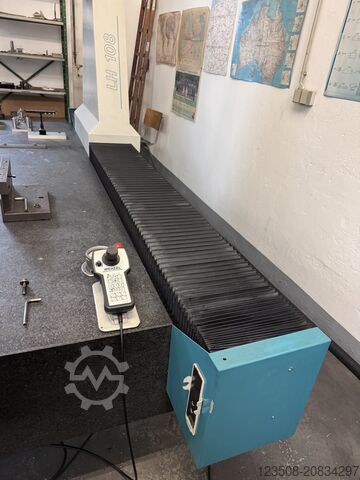

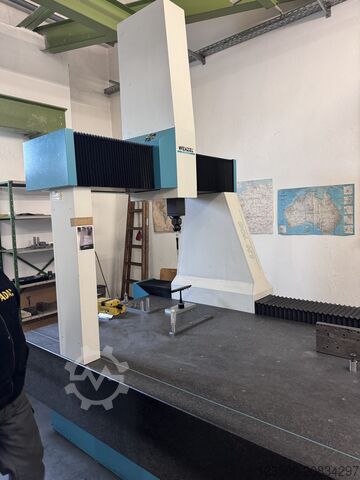

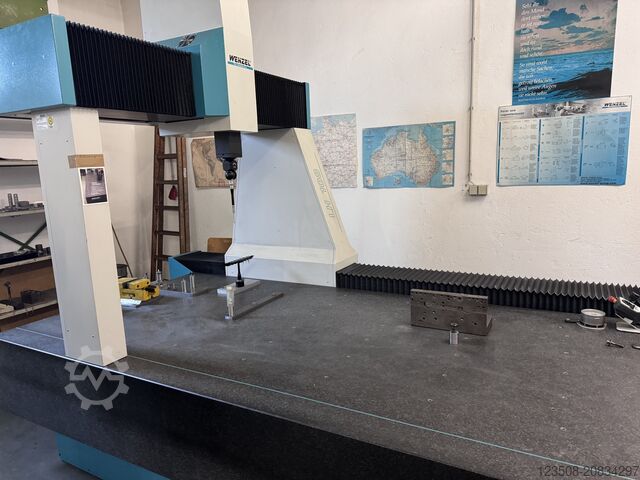

Wenzel LH108 mit CMM Manager und TP20

Wenzel LH 108

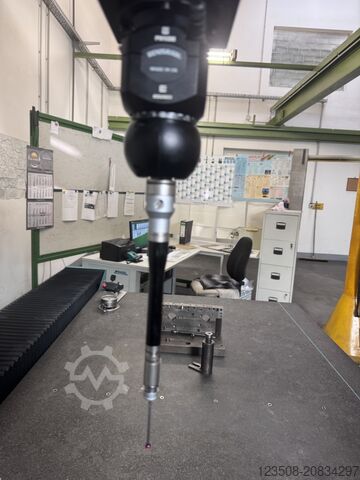

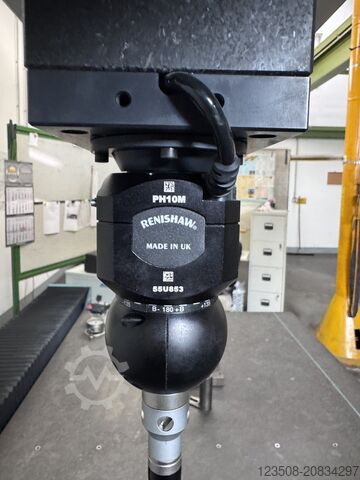

Zustand: gut (gebraucht), Baujahr: 2007, Technische Daten WENZEL LH 108 Baujahr 2007 Rodpfsx N H U Hox Ag Aol Messbereich X Achse 1.000 mm Y Achse 3.000 mm Z Achse 800 mm Maschinentyp Brücken Koordinatenmessmaschine Granitführungen Luftgelagerte Achsen Messgenauigkeit Längenmessabweichung ca 1,3 µm plus L 400 abhängig von Ausführung und Kalibrierzustand Tastsysteme Renishaw Tastköpfe möglich Touch Trigger und Scanning PH10 TP20 SP25 SP80 je nach Ausstattung Werkstückgewicht zulässige Tischbeladung bis ca 2.000 kg abhängig von Ausführung Steuerung CNC Steuerung mit Handbediengerät Software Metrosoft CM Version 3.112 WENZEL Quartis R16 Elektrische Versorgung 230 V 50 60 Hz Leistungsaufnahme ca 1 kVA Pneumatische Versorgung Druckluft 6 bis 10 bar gefiltert und trocken Die Maschine kann unter Strom getestet werden. Abbau erfogt durch Wenzel

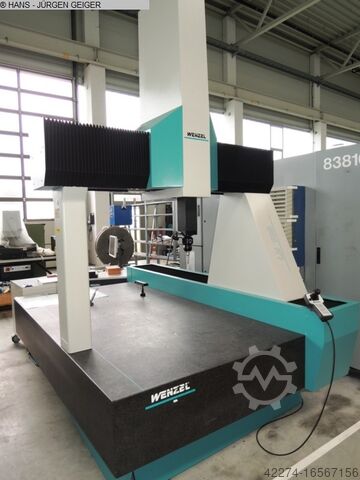

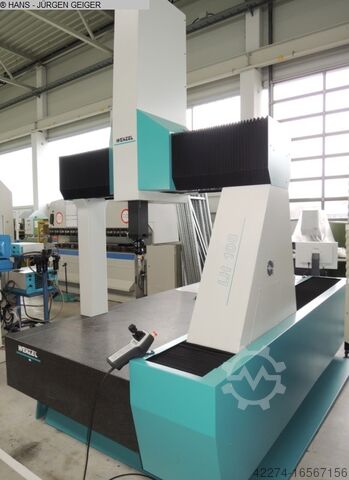

Baujahr: 2000, Zustand: gebraucht, x-Weg 1000 mm y-Weg 1600 mm z-Weg 800 mm Steuerung WENZEL WPC 2040/FW31.351 Gesamtleistungsbedarf kW Maschinengewicht ca. 5500 kg Raumbedarf ca. m W E N Z E L CNC – gesteuerte vertikale 3-D - Messmaschine Type LH 108 CNC Baujahr 2000 jedoch laufend vom Hersteller gewartet und kalibriert _____ Y-Achse als längs verfahrbares Messportal 1.600 mm Rsdpfxst Hw Nyo Ag Ajl X-Achse als Messkopfschlitten quer 1.000 mm Z-Achse als Messpinole senkrecht ca. 800 mm Max. Werkstückgewicht /Tischbelastung ca. 2.250 kg Durchgang unter dem Messportal ca. 900/1000 mm Tischgröße gesamt ca. 2.600 x 1.250 mm Tischhöhe über Boden ca. 700 mm Tisch-Plattenstärke 380 mm Maschinenhöhe ca. 3.100 mm Gewicht ca. 5.500 kg Sonderausstattung / Zubehör: • Messtisch,Traverse und Pinole aus dunklem Naturhartgestein, Tisch mit 6 x 9 Stück Gewindelöcher zum Befestigen von Werkstücken/Vorrichtungen • Alle Achsen sind luftgelagert und daher leichtgängig und quasi verschleiß frei und mit Inkremental-Maßstäbe mit Auflösung 0,0005 mm versehen. • WENZEL CNC-Steuerung Type WPC 2040 / FW 31.351 eingebaut in den Arbeitstisch ( Steuerung wurde vor ca. 3 Jahren erneuert ) • WENZEL Meßsoftware Type METROSOFT QUARTIS R 12 SP 1 mit SurfPro Paket und QUARTIS Q-DAS • RHENISHAW motorischer Dreh- und Schwenkkopf (automatisch indexierbar in 7,5 ° Schritten) mit Meßtaster Model PH 10 M plus und mit Meßtaster TP 20 und diversem Tasterzubehör • sowie RENISHAW Probe Head Controler Einheit Type PHC 10 C-3 plus, auch im Arbeitstisch eingebaut • Tasterwechsel automatisch möglich, 6 – fach Tastermagazin Modell MCR 20 auf dem Tisch montiert • bewegliches Handsteuerpult mit progressivem Steuerhebel (Joystick) zur manuellen Verstellung aller 3 Achsen mit stfl. regelbaren Fahrgeschwindig- keiten. • Kugelnormalie zum Aufbau auf den Tisch, Arbeitstisch, diverse Aufspann- mittel, etc. Zustand : sehr gut – prinzipell am Lager unter Strom zu besichtigen, vorführbereit, wurde beim Abgeber durch einen Messmaschinen- Spezialisten demontiert und hier wieder zusammengebaut. Lieferung: ab Lager – im Zustand wie vorhanden und besichtigt Zahlung : rein netto – nach Rechnungserhalt.
