Winkelanlage

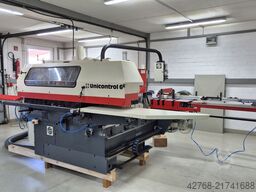

WEINIG Unicontrol 6

Zustand: gebraucht, Schlitzspindel 1 St. Anzahl der Fräsaggregate 4 St. Spindeldurchmesser 50 mm # 2809 Weinig Unicontrol 6 ----- Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) Pos. 1: Ablängsäge ----- > Anzahl Werkzeuge: 1 Stk. > Spindeldrehzahl: 2.800 U/min > Spindeldurchmesser: 40 mm > Werkzeugdurchmesser max.: 400 mm > Motorstärke: 3,0 kW > Laserrichtlicht zur Erkennung des Sägeabschnitts Längenanschlag CNC gesteuert ----- > Länge 3.600 mm > elektronischer Längenanschlag inklusive positionierter Ablängsäge Pos. 2: Zapf- und Schlitzspindel ----- > Anzahl Werkzeuge: 3 (Hub 2 x 100 mm) oder 4 (Hub 3 x 80 mm) > Werkzeugspannlänge: 320 mm > Spindelhub vertikal pneumatisch: 240 mm für Holzstärken 68 - 92 mm > Spindeldrehzahl: 3000 U/min > Werkzeugflugkreis max. 320 mm > Spindeldurchmesser: 50 mm Iajdpsxtvgksfx Aczsr > Werkzeugdurchmesser max.: 360 mm > Motorstärke: 11 kW Pos. 3: 1. Profilierspindel (Gleich- und Gegenlauf) ----- > Position: vertikal rechts > Anzahl Werkzeuge: 1 Stk. > Werkzeugspannlänge: 120 mm > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 7,5 kW Pos. 4: 2. Profilierspindel ----- > Position: vertikal rechts > Anzahl Werkzeuge: 3 (Hub 2 x 100 mm) oder 4 (Hub 3 x 80 mm) > Werkzeugspannlänge: 320 mm > Spindelhub vertikal pneumatisch: 240 mm für Holzstärken 68 - 92 mm > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 11 kW 2 axial getaktete Vorschubwalzen gegenüber der Profilierspindel, zur Fertigung von schmalen, kurzen Teilen (z.B. glasteileden Sprossen) Sprossenführung bestehend aus: Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts und Profilierspindel. Pos. 5: Profilfräsaggregat horizontal oben ----- > Spannlänge: 40 mm > Spindeldurchmesser: 40 mm > Motorstärke: 3,0 kW > Drehzahl 5.850 U/min > Werkzeugflugkreis max. 130 mm > Verstellweg axial 52 mm, getaktet auf 2 Positionen > Verstellweg radial 125 mm, getaktet auf 2 Positionen Pos. 6: 3. Profilierspindel (Beschlagspindel) ----- > Position: vertikal rechts > Werkzeugspannlänge: 160 mm > Verstellweg axial 90 mm, getaktet auf 3 Positionen > Verstellweg radial 100 mm, getaktet auf 2 Positionen > Spindeldrehzahl: 5850 U/min > Spindeldurchmesser: 40 mm > Werkzeugflugkreis max.: 210 mm > Motorstärke: 3,0 kW Weitere Merkmale ----- > Elektrische Vorschubhöhenverstellung incl. mechanischer Digitalanzeige und manueller Vorschubbalkenklemmung > Umfälzeinrichung zum aussrissfreien Umfälzen > Doppelteilepaket > Rückfördereinrichtung für 1-Mann-Bedienung: Schwenkband > Bildschirmsteuerung > Schrägfenstereinrichtung > elektronische Winkelanzeige für Schrägfenster > Industrie-PC, mit Windows PC-Steuerung/NEXUS Absaugstutzendurchmesser: ----- Ablängsäge 80 mm Schlitzspindel 140 mm Profilspindel 1 140 mm Profilspindel 2 140 mm Nutgerät von oben...

Zustand: gebraucht, Gebrauchter Schaltschrank einer Weinig Typ Unicontrol 6 als Ersatzteileträger oder zum neuen Aufbau eines Schaltschranks. Inhalt unter anderem: - Bremsgerät Hilger u. Kern Iasdpfet Na Drex Aczor - Trafo Rathgeber Typ ET 1000.

Zustand: gebraucht, Schlitzspindel 1 St. Anzahl der Fräsaggregate 4 St. Spindeldurchmesser 50 mm gebrauchte Weinig Unicontrol 6 Fensteranlage ----- Im Kundenauftrag zu Verkaufen Iodpfsx Tu N Hex Aczjar Herstellerbeschreibung: Zur Herstellung von Einzelteilen, Elementen und Kleinserien. Spindelanordnung: Eine Ablängsäge, eine einseitige Zapf- und Schlitzspindel, eine rechte Profilierspindel, eine Zapf-Schlitzspindel und Profilierspindel zur Aufnahme von mehreren Werkzeugen übereinander geeignet, mit pneumatischer Spindelbewegung. Schlitztisch mit motorischer Tischbewegung und automatischer Übergabe in den durchgehenden, kettenlosen Gummiwalzen- vorschub der Profiliereinheit, Höhenverstellung des Vorschubes manuell. Werkstückspannung über 2 pneumatische Spannzylinder. Längenanschlag mit Skala und Leselupe für Rahmen- bzw. Flügelaußenmaß. Steuerung der Werkzeugpositionen (Längs- und Querbearbeitung) per Wahlschalter vom Bedienpult. Technische Daten ----- Ablängsäge ----- Anzahl der Werkzeuge: 1 Spindeldrehzahl: 2.800 Upm Spindeldurchmesser: 40 mm Werkzeugdurchmesser max.: 350 mm Motor: 3 KW Zapf- und Schlitzspindel ----- Anzahl Werkzeuge: 3/4 Stk. für Holzstärken IV 68 - IV 92 Spindeldrehzahl 3.500 Upm Spindeldurchmesser 50 mm Werkzeugspannlänge 320 mm Werkzeugdurchmesser max. 320 mm Motor 11 KW Profilspindel ----- Anzahl Werkzeuge: 3/4 Stk. für Holzstärken IV 68 - IV 92 Spindeldrehzahl 6.000 Upm Spindeldurchmesser 50 mm Werkzeugspannlänge 320 mm Werkzeugdurchmesser max. 232 mm Motor 11 KW Sonderausrüstung: Gleichlaufspindel ----- vor-zurück pneumatisch getaktet zum ausrißfreien Umfräsen von Fensterflügeln, Rahmen und Türen. Spindeldurchmesser 50 mm, 4 kW Werkzeugspannlänge 120 mm, Werkzeugnulldurchmesser 112-140 mm, Werkzeugdurchmesser max. 232 mm, Spindeldrehzahl 6000 Upm Motorverstärkung für Gleichlaufspindel von 4 kW auf 7,5 kW Bildschirmsteuerung für 99 Fenstertypen, 1 Typ kann bis zu 8 verschiedenen Teile enthalten mit je 2 Endprofilen und 2 Längsprofilen,Fertigungsmöglichkeiten: Einzelteile, Doppelteile, rahmenweise, serienweise, Umfräsen Dateneingabe über Tastatur mit integrierter Bedienerführung und Fehlerdiagnose. 1 Nutspindel von oben ----- Motorstärke: 2,2 kW Drehzahl: 6000 UpM Spindeldurchmesser: 40 mm, mit Passfeder 10 x 4 mm Aufspannlänge: 13 mm Spannlänge: 40 mm Axialtakt 2 Stellungen Radialtakt 2 Stellungen max. Werkzeugdurchmesser 130 mm Motorverstärkung Nutspindel von 2,2 auf 3 KW 1 Beschlagfräseinheit, rechts: ----- Zum Einfräsen der Beschlagnute im Umfräsgang bzw. zum Nuten im Längsprofil. Pneumatische Horizontalbewegung mit Wahlschalter im Bedienpult. Motorstärke: 2,2 KW Drehzahl: 6000 UpM Spindeldurchmesser: 40 mm Spannhöhe: 125 mm Werkzeugflugkreis: min. 140 mm, max. 180 mm Grundstellung unter Tischebene: 10 mm Beschlagfräse in Sonderausführung: Spannlänge 150 mm Axialhub 80 mm, 3 Stellungen 3 Werkzeuge Radialtakt, 2 Stellungen Motorverstärkung für Beschlagfrässpindel von 2,2 auf 3 kW Beschlagfrässpindel für 230 mm Werkzeugdurchmesser in und über Tisch Elektrische Höhenverstellung des Vorschubs mit Wahlschalter im Bedienpult auf 2 Holzmaße, inklusi...

Zustand: gebraucht, Schlitzspindel 1 St. Anzahl der Fräsaggregate 5 St. Spindeldurchmesser 50 mm Steuerung Weinig, PC-Nexus # 2774 Weinig Unicontrol 6 mit NC-Spindeln Maschine wird vor Auslieferung gereinigt und komplett überprüft ----- Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) Isdpfxovu Hgho Aczsar Pos. 1: Ablängsäge ----- > Anzahl Werkzeuge: 1 Stk. > Spindeldrehzahl: 2.800 U/min > Spindeldurchmesser: 40 mm > Werkzeugdurchmesser max.: 400 mm > Motorstärke: 3 kW > Verstellweg radial pneumatisch gesteuert auf 8 Positionen, z.B. für Kantenrundung von oben > Laserrichtlicht zur Erkennung des Sägeabschnitts Pos. 2: Rundungsaggregat horizontal unten ----- > Position: horizontal unten > Motorstärke: 1,5 kW > Spindeldurchmesser: 20 mm > Spannlänge 25 mm > Spindeldrehzahl: 9000 U/min > Werkzeugflugkreis max.: 130 mm > Verstellweg axial mechanisch gekoppelt mit Ablängsäge > Verstellweg radial pneumatisch gesteuert on/off Längenanschlag NC gesteuert ----- > Länge 3500 mm > elektronischer Längenanschlag Pos. 3: Zapf- und Schlitzspindel ----- > Anzahl Werkzeuge: variabel, Verstellung stufenlos, NC > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel 254 mm, Verstellung stufenlos, NC-gesteuert > Spindeldrehzahl: 3500 U/min > Werkzeugflugkreis max. 320 mm > Spindeldurchmesser: 50 mm > Werkzeugdurchmesser max.: 320 mm > Motorstärke: 11 kW Pos. 4: 1. Profilierspindel (Gleich- und Gegenlauf) ----- > Position: vertikal rechts > Anzahl Werkzeuge: 1 Stk. > Werkzeugspannlänge: 120 mm > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 7,5 kW Pos. 5: 2. Profilierspindel ----- > Position: vertikal rechts > Anzahl Werkzeuge: variabel, Verstellung stufenlos, NC > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel 254 mm, Verstellung stufenlos, NC-gesteuert > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 11 kW 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2 Positionen Sprossenführung bestehend aus: Führungslineal im Anschlag (Bereich Gleichlaufspindel), Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts und Profilierspindel. Pos. 6: Profilfräsaggregat horizontal oben ----- > Spannlänge: 40 mm > Spindeldurchmesser: 40 mm > Motorstärke: 3,0 kW > Drehzahl 9.000 U/min > Werkzeugflugkreis max. 130 mm > Verstellweg axial 30 mm, 8 Positionen > Verstellweg radial 125 mm, 8 Positionen Pos. 7: 3. Profilierspindel (Beschlagspindel) ----- > Position: vertikal rechts > Werkzeugspannlänge: 160 mm > Verstellweg axial 115 mm, 8 Positionen > Verstellweg radial 110 mm, 8 fach-Revolver > Spindeldrehzahl: 5850 U/min > Spindeldurchmesser: 40 mm > Werkzeugflugkreis max.: 210 mm > Motorstärke: 3,0 kW Pos. 8: Profilfräsaggregat/Nutaggregat von unten ----- > Motorstärke: 3,0 kW > Werkzeugspannlänge: 125 mm > ...

Zustand: gebraucht, Schlitzspindel 1 St. Anzahl der Fräsaggregate 4 St. Spindeldurchmesser 50 mm Steuerung Weinig, PC-Nexus # 2764 Weinig Unicontrol 6 mit NC-Spindeln ----- Maschine wird vor Auslieferung gereinigt und komplett überprüft Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) Pos. 1: Ablängsäge ----- > Ablängsäge elektronisch, horizontal stufenlos verstellbar > Anzahl Werkzeuge: 1 Stk. > Spindeldrehzahl: 2.800 U/min > Spindeldurchmesser: 40 mm > Werkzeugdurchmesser max.: 400 mm > Motorstärke: 3,0 kW > Laserrichtlicht zur Erkennung des Sägeabschnitts > NC Längenanschlag, montiert auf Schlitztisch inklusive Postionierung der Ablängsäge in Steuerung integriert. > Länge 3500 mm Pos. 2: Zapf- und Schlitzspindel ----- > Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse > Spindeldrehzahl: 3500 U/min > Spindeldurchmesser: 50 mm > Werkzeugdurchmesser max.: 320 mm > Motorstärke: 11 kW Pos. 3: 1. Profilierspindel (Gleichlaufspindel und Gegenlauf) > Position: vertikal rechts > Anzahl Werkzeuge: 1 Stk. > Werkzeugspannlänge: 120 mm > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 7,5 kW Pos. 4: 2. Profilierspindel ----- > Position: vertikal rechts > Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse > Werkzeugspannlänge: 320 mm > Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse > Spindeldrehzahl: 6000 U/min > Spindeldurchmesser: 50 mm > Werkzeugflugkreis max.: 232 mm > Motorstärke: 11 kW 2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2 Positionen Sprossenführung bestehend aus: Führungslineal im Anschlag (Bereich Gleichlaufspindel), Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts und Profilierspindel. Iajdpfx Aevu Hfqeczer Pos. 5: Profilfräsaggregat horizontal oben ----- > Spannlänge: 40 mm > Spindeldurchmesser: 40 mm > Motorstärke: 3,0 kW > Drehzahl 5.850 U/min > Werkzeugflugkreis max. 130 mm > Verstellweg axial 30 mm, 8 Positionen mittels Pneumatikrevolver > Verstellweg radial 125 mm, 8 Positionen mittels Pneumatikrevolver Pos. 6: 3. Profilierspindel (Beschlagspindel) ----- > Position: vertikal rechts > Werkzeugspannlänge: 160 mm > Verstellweg axial 115 mm, 8 Positionen mittels Pneumatikrevolver > Verstellweg radial 100 mm, 8 Positionen mittels Pneumatikrevolver > Spindeldrehzahl: 5.850 U/min > Spindeldurchmesser: 40 mm > Werkzeugflugkreis max.: 210 mm > Motorstärke: 3,0 kW Weitere Merkmale ----- > online-fähig > Umfälzeinrichung zum aussrissfreien Umfälzen > Doppelteilepaket > Rückfördereinrichtung für 1-Mann-Bedienung: Schwenkband > Bildschirmsteuerung > Schrägfenstereinrichtung > elektronische Winkelanzeige für Schrägfenster > Industrie-PC, PC-Steuerung/NEXUS > Weinig Typenfertigungsprogramm > ohne Bearbeitungswerkzeuge Noch keine Originalbilder vorhanden. Bilder zeigen baugleiche Maschine aus unserem Archiv ----- Preis der o.g. Maschine auf Anfrage! ----- Option mit Mehrpreis: EUR 6.500,00 Hinwe...
