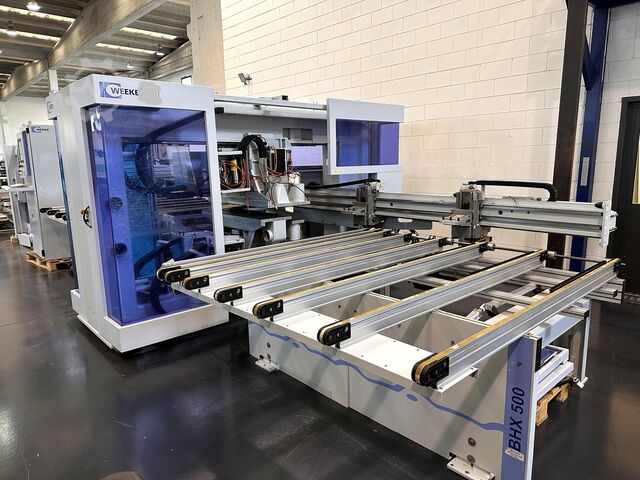

CNC-Bohrmaschine

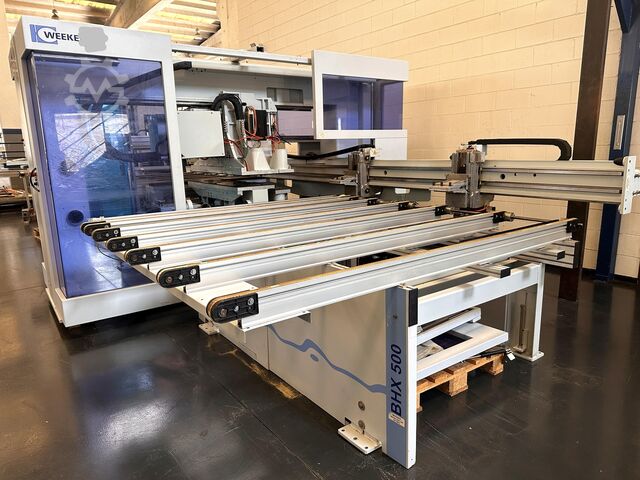

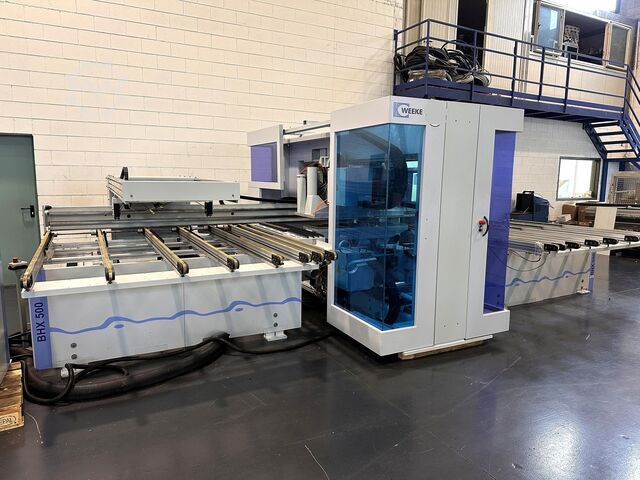

WEEKE BHX 500

Zustand: sehr gut (gebraucht), 3-Achs (X-Y-Z) CNC-gesteuertes "FLEXIBEL" BEARBEITUNGSZENTRUM Bewegliche Platte (Werkstück), statischer Arbeitskopf -Horizontale Platte (Werkstück) Steuerung PowerControl PC86 power Touch (Software woodWOP) Sicherheitskabine des Arbeitskopf Nr. 2 Sichperren Werkstückspannzangen zur im Arbeitsbereich WEEKE Vorpositioniereinheit - zum schnelleren Positionieren von Werkstücken in Maschinen mit Klemmgreifern. Itjdpfx Asyu S I Iofrjd Auflagetisch (Werkstück-Unterstützung) in Eingang - Auslauftisch (mit angetriebenem Band) Mit automatischem Plattenschieber Minimum Werkstück Abmessungen (X-Y-Z) mm 200 x 70 x 8 (2 x 4 mm) Maximum Werkstück Abmessungen (X-Y-Z) mm 3000 x1000 (option mm 1300)x 80 (2 x 40mm) Zwei Werkstück gleichzeitig bearbeitbar (in Z-Achse) Mit separatem Elektrische und Kontrolle Schalttafel ARBEITSGRUPPEN (OBEN): 2V42, 2H8X/2Y, N2 X-Y90,F2-ETP-6 KW Nr. 42 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3) Nr. 10 Unabhängige horizontalen Bohrspindeln (8 in X + 2 in y) Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125 Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6) ARBEITSGRUPPEN (UNTEN): 2V42, 2H8X/2Y, N2 X-Y90,F2-ETP-6 KW Nr. 42 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3) Nr. 10 Unabhängige horizontalen Bohrspindeln (8 in X + 2 in y) Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125 Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6)

Baujahr: 2011, Zustand: einsatzbereit (gebraucht), Hauptantrieb Achsenanzahl: 3 Dieses 3-Achsen HOMAG WEEKE OPTIMAT BHX 500 wurde 2011 gebaut. Es verfügt über ein robustes CNC-Bearbeitungszentrum mit einem Arbeitsbereich von 2500 mm x 1300 mm, einer Haupt-Elektrospindel mit 6 kW Leistung und einer maximalen Plattenstärke von 80 mm. Die Maschine ist mit 84 Bohrspindeln und zwei Frässpindeln ausgestattet, die jeweils 6 kW bei 18.000 U/min bieten. Wenn Sie nach einer hochwertigen CNC-Lösung suchen, ist unser HOMAG WEEKE OPTIMAT BHX 500 eine hervorragende Wahl. Kontaktieren Sie uns für weitere Informationen. Einsatzgebiete Itodpfx Afex D Nvgjrjd CNC-Holzbearbeitung

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, TECHNISCHE DETAILS Werkstücklänge: min. 250 - max. 2500 mm Werkstückbreite: min. 70 - max. 1000 mm Werkstückdicke: min. 4 mm - max. 80 mm Werkstückstapelung: max. 2 Stück Vertikales Bohraggregat  2V21 HIGH SPEED 7500  Vorlegehub Z-Richtung: 60 mm Bohrtiefe: max. 38 mm Drehrichtung: rechts/links Drehzahl: 1.500 - 7.500 1/min frequenzgeregelt Antrieb: 2 x 2,7 kW Iodpfxoyg E R Hs Afrjtd Bohreraufnahme: d = 10 mm Bohrergesamtlänge: 70 mm Bohrerdurchmesser: max.35 mm Spindelabstand: 32 mm Spindeltyp: einzeln ansteuerbar Horizontales Bohraggregat 2H4X/1Y   je 4 Bohrspindeln: in X-Richtung je 1 Bohrspindeln: in Y-Richtung Bohrtiefe: max. 38 mm Bohrhöhe Z-Richtung: 38 mm von Werkstückoberkante Drehrichtung: rechts/links Drehzahl: 1.500 - 7.500 1/min frequenzgeregelt Bohreraufnahme: d = 10 mm Bohrergesamtlänge: 70 mm Bohrerdurchmesser: max. 20 mm Spindeltyp: einzeln ansteuerbar Nutensägeaggregat N2 X-Y 90°  Schnitttiefe: 30 mm Zerspanungsquerschnitt: max. 70 mm2 Drehzahl: 1.500 - 7.500 1/min frequenzgeregelt WZ-Durchmesser: 125 mm Sägeblattstärke: max. 5 mm Fräsaggregat F2-ETP-6 KW Werkzeugaufnahme: für Schaftdurchmesser d = 25 mm Werkzeugdurchmesser: max. 60 mm Werkzeugausspannlänge: min. 65 mm / max. 95 mm Werkzeuggewicht: max. 2,5 kg Werkzeugeinzug: manuell, Hydroschnellspannsystem ETP 25 Drehrichtung: rechts/links Drehzahl: 6.000 - 18.000 1/min stufenlos programmierbar Antrieb: frequenzgeregelter Drehstrommotor Max. Leistung am Werkzeug: bis 5/6 kW im Dauer-/ Aussetzbetrieb (S1/S6-50%) AUSSTATTUNG Materialaufgabe ,,IgeL-ROBOT“ Bearbeitungssupport unten Bearbeitungssupport oben Vertikales Bohraggregat 2 V 21 HIGH SPEED 7500 Horizontales Bohraggregat 2H4X/ 2Y Nutsägeaggregat N2 X-Y 90 FRÄSAGGREGAT F2-ETP- 6 KW Barcodeleser Fabr.: Datalogic

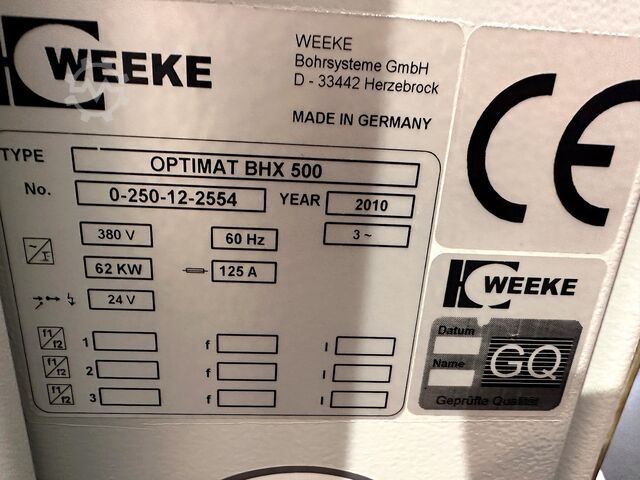

Zustand: einsatzbereit (gebraucht), Baujahr: 2010, Maschinen-/Fahrzeugnummer: 0-250-12-2554, Funktionsfähigkeit: voll funktionsfähig, Werkstücklänge (max.): 1.000 mm, Werkstückbreite (max.): 3.000 mm, Werkstückhöhe (max.): 80 mm, Steuerungsmodell: PC 85, TECHNISCHE DETAILS Werkstückbreite min.: 250 mm Werkstückbreite max.: 3.000 mm Werkstücklänge min.: 100 mm Werkstücklänge max.: 1.000 mm Werkstückhöhe min.: 8 mm Werkstückhöhe max.: 80 mm Obere vertikale Arbeitseinheit ETP-6 Vertikalspindel Leistung: 6 kW Nutenfräser Durchmesser: 125 mm Vertikale Bohrspindeln: 32 (Leistung 2,7 kW) Horizontale Bohrspindeln: 10 (8 in X + 2 in Y) Untere vertikale Arbeitseinheit ETP-6 Vertikalspindel Leistung: 6 kW Nutenfräser Durchmesser: 125 mm Vertikale Bohrspindeln: 32 (Leistung 2,7 kW) Itsdpfx Ajydnu Nofrjd Horizontale Bohrspindeln: 10 (8 in X + 2 in Y) MASCHINEN-DETAILS Steuerung: PC 85 Software: woodWOP 6 AUSSTATTUNG Sicherheitskabine für Werkzeugsatz 2 Spannzangen zum Blockieren und Bewegen des Werkstücks während der Bearbeitung Ladebank mit Luftvorhangtisch Motorisiertes Rollenband für die Plattenevakuierung Möglichkeit zur Bearbeitung von zwei Tafeln gleichzeitig

Zustand: sehr gut (gebraucht), Baujahr: 2009, Weeke BHX 500 – Bedienseite rechts Weeke Bearbeitungszentrum mit je einem Bearbeitungssupport oben und unten Einlegetisch mit automatischer Werkstückzuführung und Positionierung WERKSTÜCKABMESSUNGEN min. Werkstücklänge: 200 mm max. Werkstücklänge: 2500 mm min. Werkstückbreite: 70 mm max. Werkstückbreite: 1000 mm min. Werkstückdicke: 8 mm (2*4mm) max. Werkstückdicke: 80 mm max. Werkstückstapelung: 2 Stk. Maschinenkonfiguration: 2V21 HIGH SPEED 7500 Vertikales Bohraggregat jeweils angeordnet im oberen und unteren Bearbeitungssupport mit je 21 Bohrspindeln (einzeln ansteuerbar mit variablem Drehzahlbereich). 2H4X/1Y Horizontales Bohraggregat angeordnet im oberen und unteren Bearbeitungssupport mit je 10 über Programm einzeln abrufbaren Bohrspindeln. je 8 Bohrspindeln: in X-Richtung je 2 Bohrspindeln: in Y-Richtung N2 X-Y 90° Nutsägeaggregat jeweils angeordnet im oberen und unteren Bearbeitungssupport für Bearbeitungen in X-Y Richtung 90° schwenkbar. Schnitttiefe: 30 mm ERGÄNZUNG ZUM NUTSÄGEBLATT Die Sägeblattbreite kann 8,4 mm betragen. Iodpfx Asx S Hzlsfrotd Der Zerspanungsquerschnitt darf die 70mm² nicht überschreiten. F2-ETP-6 KW Fräsaggregat jeweils angeordnet im oberen und unteren Bearbeitungssupport geeignet für die Aufnahme von Schaftwerkzeugen. Manueller Werkzeugwechsel. Werkzeugeinzug: manuell, Hydroschnellspannsystem ETP 25 Drehrichtung: rechts/links Drehzahl: 6.000 – 18.000 1/min stufenlos programmierbar Bearbeitung bis 3000 mm Einlegetisch mit automatischer Werkstückzuführung und Positionierung Werkstückentnahmebereich mit Querriemenförderer und Aushebeschwingen – Werkstücklängenvermessung in der Maschine – verfahrbares Bedienterminal – Barcodesoftware incl. Scanner

Zustand: gut (gebraucht), CNC Bearbeitungszentrum WEEKE OPTIMAT BHX 500 Inkl. Materialaufgabe ,,IgeL-ROBOT“ Bearbeitungssupport unten Bearbeitungssupport oben Werkstücklänge: min. 250 - max.2500 mm Werkstückbreite: min. 70 - max.1000 mm Werkstückdicke: min. 4 mm – max. 80 mm Werkstückstapelung: max 2 Stück Vektorgeschwindigkeit: X- Achse Spannzangen = 138 m/min; Y-Achse = 80 m/min; Z- Achse = 50 m/min Bestückung: VERTIKALES BOHRAGGREGAT 2 V 21 HIGH SPEED 7500 HORIZONTALES BOHRAGGREGAT 2H4X/ 2Y Ijdpfstd Uufox Afrjtd NUTSÄGEAGGREGAT N2 X-Y 90 FRÄSAGGREGAT F2-ETP- 6 KW Barcodeleser Fabr.: Datalogic Materialaufgabe ,,IGEL-ROBOT“ .

Zustand: sehr gut (gebraucht), 3-Achs (X-Y-Z) CNC-gesteuertes "FLEXIBEL" BEARBEITUNGSZENTRUM Bewegliche Platte (Werkstück), statischer Arbeitskopf -Horizontale Platte (Werkstück) Steuerung PowerControl (Software woodWOP) Sicherheitskabine des Arbeitskopf Nr. 2 Sichperren Werkstückspannzangen zur im Arbeitsbereich WEEKE Vorpositioniereinheit - zum schnelleren Positionieren von Werkstücken in Maschinen mit Klemmgreifern. Auflagetisch (Werkstück-Unterstützung) in Eingang - Auslauftisch (mit transportriemen) Mit automatischem Plattenschieber Minimum Werkstück Abmessungen (X-Y-Z) mm 200 x 70 x 8 (2 x 4 mm) Maximum Werkstück Abmessungen (X-Y-Z) mm 2500x1000 (option mm 1300)x 80 (2 x 40 mm) Zwei Werkstück gleichzeitig bearbeitbar (in Z-Achse) Mit separatem Elektrische und Kontrolle Schalttafel ARBEITSGRUPPEN (OBEN): 2V32, 2H8X/Y2, N2 X-Y90,F2-ETP-6 KW Nr. 23 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3) Nr. 5 Unabhängige horizontalen Bohrspindeln (4 in X + 1 in y) Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125 Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6) ARBEITSGRUPPEN (UNTEN): Nr. 23 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3) Itedjlkdpmspfx Afred Nr. 5 Unabhängige horizontalen Bohrspindeln (4 in X + 1 in y) Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125 Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6)

Zustand: sehr gut (gebraucht), Baujahr: 2008, Bearbeitungszentrum Hersteller: Weeke Typ: BHX 500 Baujahr: 2008 Bearbeitungsmaß X: 2.500 mm Bearbeitungsmaß Y: 1.300 mm Bearbeitungsmaß Z: 4 - 80 mm Anzahl Fraßaggregate. 2 Anzahl Bohraggregate: 2 Bohrspindeln vertikal: 72 Bohrspindeln horizontal X: 16 Bohrspindeln horizontal Y: 4 Nutsäge: 90° schwernkbar Geschwindigkeit X-Achse: 130 m/min Itedpfjh E Sghsx Afrod Geschwindigkeit Y-Achse: 80 m/min Geschwindigkeit Z1-Achse: 50 m/min Geschwindigkeit Z2-Achse: 27 m/min Drehzahl: 18.000 U/min Demontiert - direkt verfügbar

Zustand: sehr gut (gebraucht), Baujahr: 2007, Betriebsstunden: 23.983 h, Funktionsfähigkeit: voll funktionsfähig, Werkstücklänge (max.): 2.500 mm, Werkstückbreite (max.): 1.000 mm, Werkstückhöhe (max.): 80 mm, Spindeldrehzahl (max.): 7.500 U/min, TECHNISCHE DETAILS Werkstücklänge: 200 – 2.500 mm Werkstückbreite: 70 – 1.000 mm Werkstückdicke: 4 – 80 mm Leistung und Betrieb Betriebsleistung: 21 kW Software: WoodWop 4.5 Geschwindigkeiten Eilgang X-Achse: 130 m/min Eilgang Y-Achse: 80 m/min Eilgang Z-Achse: 50 m/min Spindel Spindeldrehzahl: 1.500 - 7.500 U/min Druckluft und Absaugung Druckluftbedarf: 7 bar Staubabsaugung: ca. 4.450 m³/h MASCHINEN-DETAILS Maße (L x B x H): ca. 7.300 x 3.700 x 2.100 mm Itsdpjwi Inzofx Afrsd Gewicht: 5,5 t Betriebsstunden: 23.983 h Werkstückzähler: 102.199 Stück
