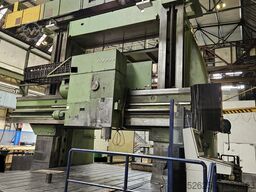

Portalfräsmaschine verfahrbar

WaldrichSiegen PF-S-150

Baujahr: 1953, Zustand: einsatzbereit (gebraucht), Angeboten wird eine CNC-Portalfräsmaschine von WaldrichSiegen zum horizontalen und vertikalen Fräsen sowie zum Bohren von großformatigen Werkstücken. Verfahrweg des Tisches: 14000mm, Verfahrweg des Querbalkensupports: 4500mm, Verfahrweg des Querbalkens: 4000mm, Pinolenweg: 450mm, Positioniergenauigkeit Tisch/Querbalkensupport/Querbalken/Pinole: 0,05mm, Ständerdurchgang: 4545mm, Aufbauhöhe vom Tisch bis zur Spindel: 4000mm, Tischgröße/Aufspannfläche X/Y: 14000mm/4350mm, Antriebsleistung des Hauptspindelmotors: 125kW, Werkzeugaufnahme der Hauptspindel: ISO SK60, max. Tischbelastung: 200t, max. Punktlast: 10000kg, Steuerung: Siemens 840D, Messsysteme: Heidenhain, Achsantriebe: Siemens/Dornhoff. Inklusive winkelverstellbarem Universalfräskopf, Winkelfräsköpfen mit 800mm/850mm/1400mm Bauhöhe, Arbeitsspindelverlängerung mit 1400mm Länge, Adapterplatten für die Arbeitsspindel mit 400mm/220mm und Späneförderern links/rechts unter Flur. Die Führungsbahnen des Supports sind einstellungsbedürftig. Die Maschine wurde 1953 gebaut, Umbau der ursprünglichen Hobelbank zur Portalfräsmaschine durch WaldrichSiegen mit komplett neuem Frässupport: 1974, CNC-Erweiterung mit neuer Schaltanlage: 2001, Umbau des Tischantriebs auf NC: 2015, Umbau des Querbalkenantriebs in Gantry-Ausführung: 2024. Maschinendimensionen X/Y/Z: ca. 40000mm/10000mm/9000mm, Gewicht: ca. 350t. Dokumentation vorhanden. Besichtigung nach Absprache möglich. Ibodpozrzphofx Alnec

Zustand: gut (gebraucht), Baujahr: 2010, Ref.-Nr.: 10287 Hersteller: DMG Typ: DMC 210 FD Baujahr: 2010 Steuerungsart: CNC-Steuerung Steuerung: Heidenhain Mill Plus Lagerort: Halberstadt Ursprungsland: Deutschland X-Weg: 2100 mm Y-Weg: 2100 mm Z-Weg: 1250 mm Maschinenlänge: 11.000 mm Maschinenbreite: 5.000 mm Maschinenhöhe: 3.500 mm Max. Werkstückdurchmesser: 2500 mm Max. Werkstückgewicht: 6.000 kg Iodpfx Alszkpuponebc Max. Drehtischdurchmesser: 1.850 Ø Tischdrehzahlbereich: 250 min/-1 Werkzeugaufnahme: HSK-A100 Werkzeugmagazin mit: 183 Stk./pcs. Spindeldrehzahl: 12.000 U/min Max. Drehmoment an der Bohrspindel: 288 Nm Drehmoment max.: 2.000 Nm Vorschubgeschwindigkeiten X/Y/Z Achse: 30.000 mm/min Max. Werkstückshöhe: 1.460 mm Achsen: 5 Zusatzinformationen: Dreh- und Fräszentrum inkl. Palletenwechselsystem Getriebespindel 1.800 Nm Kühlmittelaufbereitungsanlage, mit Bandfilter, 710 x 50mm 1 Späneförderer Knoll 600S2 2 Ölnebelabsauggeräte Losma 1 Stahlbühne (Lagerplatz für Aufspannvorrichtung),ca.5.300 x 2.900 mm - Achsen erneuert 11.2024 - Encoder neu , Elektrische Komponenten erneuert - Geometrieprotokolle vorhanden Maschine befindet sich noch in Produktion und unter Strom. Die Maschine kann jederzeit nach Absprache besichtigt werden.

Zustand: gut (gebraucht), Baujahr: 2008, Drehlänge: 12.000 mm, Leistung des Spindelmotors: 60.000 W, Gesamthöhe: 3.800 mm, Gesamtlänge: 23.000 mm, Gesamtbreite: 7.600 mm, Umlaufdurchmesser über Planschlitten: 1.520 mm, Umlaufdurchmesser über Bettschlitten: 1.140 mm, Werkstückgewicht (max.): 20.000 kg, Gesamtgewicht: 58.000 kg, Ausstattung: Dokumentation/Handbuch, CNC-Drehmaschine Giuseppe Giana - GGH 1100/760 x 12.000 CNC MACH-ID 9439 Hersteller: Giuseppe Giana Typ: GGH 1100/760 x 12.000 CNC Steuerung: Siemens 840 D-SL Baujahr: 2008 3-Bett-Ausführung Bettbreite 1.100 mm 3 × C-Typ Lünetten auf dem Unterbett mit Zustellung 2 × feste Lünetten 300–800 mm mit 5 Tonnen Tragfähigkeit 2 × Späneförderer 4-Backenfutter Ø 1.000 mm Baruffaldi 4-fach Revolverkopf Drehdurchmesser Bett Ø: 1520mm Drehdurchmesser Schlitten:1140mm Drehlänge: 12000mm Spindelbohrung: 155mm Leistung Spindel: 60kW Bettbreite: 1100mm Pinole: 310Ø Ijdpjyl Uh Ssfx Alnobc Hub Pinole: 300mm Spindelaufnahme: 1:4 taperMk Werkstückgewicht: 20000 Leistung: 80A Drehzahl: 0-800Rpm Vorschub X - Achse: 0-8000mm/min. Vorschub Z- Achse: 0-8000mm/min. Länge: 23000mm Breite: 7600mm Höhe: 3800mm Gewicht: 58000kg

Zustand: sehr gut (gebraucht), Baujahr: 2020, Verfahrweg X-Achse: 8.000 mm, Verfahrweg Y-Achse: 1.300 mm, Verfahrweg Z-Achse: 2.500 mm, Eilgang X-Achse: 35.000 m/min, Eilgang Y-Achse: 40.000 m/min, Eilgang Z-Achse: 40.000 m/min, Gesamtbreite: 5.800 mm, Gesamthöhe: 4.500 mm, Gesamtlänge: 13.500 mm, Tischlänge: 10.000 mm, Tischbreite: 1.250 mm, Verfahrständer – hohe Leistung, Präzision und Zerspanleistung Lineare Führung des RAM kombiniert mit hydrostatischer Führung HDS ACD2-Fräskopf mit 5000 U/min und 1400 Nm Drehmoment Aitek ATC Kettenmagazin mit 60 Positionen, L = 400 und Ø 250, max. 35 kg Filtration mit IKZ 15 bar Späneförderer BLUM 3D-Messtaster Breites Bett, linear geführt in der X-Achse, Verfahrweg W = 930 mm Drehtischantrieb im Schaltschrank vorbereitet X-Achse: 8000mm Y-Achse: 1300mm Z-Achse: 2500mm Tischlänge: 10000mm Tischbreite: 1250mm Leistung Spindle: 40kW Spindeldrehzahl: 5000Rpm Werkzeugaufnahme: 40ISO/Bt/Mk Ibedpfxsyr Dmde Alnec Vorschub X - Achse: 35000mm/min. Vorschub Y - Achse: 40000mm/min. Vorschub Z- Achse: 40000mm/min. Fräskopf Auto-Index:0.001 x 0.001 Gr° Arbeitsstunden: 3800H Länge: 13500mm Breite: 5800mm Höhe: 4500mm Gewicht: 45000kg Bitte beachten Sie: Die Informationen auf dieser Seite wurden nach bestem Wissen undGewissen von uns , und soweit möglich , vom Hersteller bezogen.Die Informationen werden im guten Glauben abgegeben, aber die Genauigkeit kann nichtgarantiert werden. Dementsprechend werden Sie keine Vertretung und Vertragsbedingungen darstellen.Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen.

Zustand: gebraucht, WEBSTER & BENNETT EV 36” SCHNELLGÄNGIGE VERTIKAL-DREHMASCHINE HERSTELLER: WEBSTER & BENNETT, HERGESTELLT IN ENGLAND Ibedpfx Aloxp Na Nsnoc MODELL: EV 36” TISCHDURCHMESSER: 915 mm SCHWENK-/DREHÜBERSTAND: 1168 mm HÖHE UNTER DEM BALKEN: 533 - 1016 mm DREHZAHL: 13,5 - 300 U/min VORSCHUB: 0,005-0,250 Zoll/min HAUPTANTRIEBSLEISTUNG: 40 PS PLUS: SCHNELLLAUFTISCH EV-SERIENMASCHINE HUBQUERTRÄGER SICHERHEITSVERKLEIDUNG SPANNBACKENSATZ VOLL FUNKTIONSFÄHIG GUTE FÜHRUNGEN

Zustand: gebraucht, Baujahr: 2018, Verfahrweg X-Achse: 2.300 mm, Verfahrweg Y-Achse: 2.000 mm, Verfahrweg Z-Achse: 1.000 mm, Tischlänge: 2.300 mm, Tischbreite: 1.600 mm, Spindeldrehzahl (max.): 10.000 U/min, Spindelnase: SK 50, Gebrauchte CNC-Portalfräsmaschine KRAFT VM-2018B mit Heidenhain TNC 620 Baujahr: 2018 Lagerort: Deutschland Lieferzeit: kurzfristig Zahlung: 100 % vor Verladung Gewährleistung: keine Maschinenbeschreibung Die KRAFT VM-2018B ist eine präzise und leistungsstarke CNC-Portalfräsmaschine mit HEIDENHAIN TNC 620 Steuerung, ideal für schwere und hochgenaue Bearbeitungsprozesse. Dank ihrer robusten Bauweise und hochwertigen Komponenten eignet sie sich hervorragend für anspruchsvolle Fräsaufgaben im Werkzeug- und Formenbau sowie in der Serienfertigung. Highlights & Ausstattung Monoblock-Gusseisenbett und Quertraverse für maximale Steifigkeit und Präzision FEM-optimiertes Maschinendesign BF-Getriebe mit 26 kW Motor für hohes Drehmoment (662 Nm) Vorschubrollen-Linearführungen P-Klasse (sehr niedriger Reibwert 0,003–0,006) C3-Kugelgewindetriebe mit Doppelmutter – hohe Tragfähigkeit & Genauigkeit Spindel: SK50, 10.000 U/min, direkt angetrieben Heidenhain TNC 620 Steuerung Spindelkühlung & IKZ 20 bar Kühlmittelsystem, Ölabscheider, Klimaanlage für Schaltschrank Vollraumumhausung, TÜV-geprüft, CE-konform Technische Daten Verfahrwege (X/Y/Z): 2.300 / 2.000 / 1.000 mm Tischgröße: 2.300 × 1.600 mm T-Nuten: 8 × 22 × 180 mm Max. Tischbelastung: 8 t Abstand Spindelnase – Tisch: 180–1.180 mm Eilgang X/Y: 20.000 mm/min Ibodjwkg T Sepfx Alnec Eilgang Z: 15.000 mm/min Vorschubbereich: 1–10.000 mm/min Positioniergenauigkeit (VDI/DGQ3441): 0,020 mm Wiederholgenauigkeit (VDI/DGQ3441): 0,015 mm Maschinengröße (L×B×H): 7.027 × 5.217 × 4.339 mm Maschinengewicht: ca. 25 t Gesamtanschlusswert: 60 kVA Zusätzliche Ausstattung & Zubehör 2 Spiralspäneförderer, 1 Kettenspäneförderer Spänebehälter, Arbeitslampe, 3-farbige Signalleuchte tragbares Handrad, Kühlsystem, Werkzeugkasten automatische Schmierung, Pneumatikeinheit Wasser-/Druckluftpistole, Transformator Fundamentkeile, Ankerschrauben, Türverriegelung technische Dokumentation in Deutsch Rigid Tapping, Luftreinigung der Spindel Option: verschiedene manuelle und CNC-Fräsköpfe Leistung trifft Effizienz Diese Portalfräsmaschine bietet nicht nur Kraft und Präzision, sondern überzeugt durch ein durchdachtes Design mit energieeffizienter Technik, zuverlässigen Markenkomponenten (u.a. NSK, Fanuc) und einer durchgängigen Servicefähigkeit. Finanzierung möglich: Auf Wunsch bieten wir attraktive Leasing- und Mietkaufmodelle. Optional: Lieferung frei Haus, Montage, Inbetriebnahme und Schulung – fragen Sie uns einfach!

Zustand: gebraucht, Drehdurchmesser 1.600 mm max. Umlaufdurchmesser 1.700 mm Steuerung SIEMENS - 840 D Planscheibendrehzahlbereich 1 - 320 U/min Eilgang 3.000 mm / min Vorschubbereich 1 - 3.000 mm/min Palettengröße 1.168 mm Ibedpfx Asvp Shgolnjc Anzahl der Paletten 2 Hauptmotor 55 kW CNC-Karusselldrehmaschine - Einständer | SCHIESS MOWEG - BERTHIEZ TFM 125 wurde im Jahre 2007 von SCHIESS MOWEG generalüberholt (RETROFIT). Das Maschinenvideo vom Werksstandort teilen wir gerne auf Anfrage mit Ihnen. Die Maschine ist in einem sehr guten Zustand und hat bis zuletzt bei einem Luftfahrtunternehmen gearbeitet. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tags: TFM125 | TFM-125

Baujahr: 2010, Zustand: einsatzbereit (gebraucht), - GEBRAUCHT - CNC-DOPPELRAMM-DREH-FRÄS-MASCHINE Isdjyyrh Hspfx Alnebc MAX. DREHDUCHMESSER: 3000 mm MAX. DREHLÄNGE: 800 mm MAX. DREHDURCHMESSER: 2800 mm SPINDEL: 1–160 U/min; 71–114 kW; 68500 Nm; 2500 mm X-ACHSEN-HUB: -150 + 1780 mm Z-ACHSEN-HUB: 900 mm SCHNELLVERFAHRGESCHWINDIGKEIT X-Z: 8–10 m/min WERKZEUGMAGAZIN: KORBTYP; TYP CAPTO C5; 24 POSITIONEN STEUERUNG: SIEMENS 840D MAX. ZULÄSSIGE LAST: 15000 kg GEWICHT: 54000 kg ZUBEHÖR: SPÄNEFÖRDERER; AUTOMATISCHE TÜR; WERKZEUGEINSTELLVORRICHTUNG; KOPFKÜHLSYSTEM; TASTKOPF; TRAGBARES HANDRAD

Zustand: gut (gebraucht), Verfahrweg X-Achse: 12.000 mm, Verfahrweg Y-Achse: 7.300 mm, Verfahrweg Z-Achse: 3.000 mm, Gesamtlänge: 30.000 mm, Tischlänge: 12.000 mm, Tischbreite: 4.730 mm, Gesamtbreite: 12.000 mm, Gesamthöhe: 10.475 mm, Tischbelastung: 250.000 kg, Gesamtgewicht: 400.000 kg, Portalfräsmaschine WALDRICH SIEGEN - PF-F-150 Make : Waldrich - Siegen - Typ : PF-F-150(1)-530/400 X- Achse: 12.000 mm Y-Achse : 7.300 mm Z-Achse : 3.000 mm W-Achse : 4.000 mm Abstand zwischen den Ständern: 5.000 mm Tischbreite: 4.730 mm Tischlänge: 12.000 mm Tischbelastung: 19 t/m – ca. 250 t gesamt Tischvorschub: 10.000 mm/min Iodpfx Aleytrxkenobc W-Achse Vorschub: 3.000 mm/min T-Achse Vorschub: 6.000 mm/min Querbeweglicher Fräskopf Vertikal verstellbarer Querbalken Horizontaler hydrostatischer Spindelram Frässpindel Ø: 560 mm Werkzeugaufnahme: ISO 60 C-Achse Vorschub: 5.000 mm/min Fräsmotor: 90 kW Spindeldrehzahl: 2.500 U/min Z-Achsenhub: 3.000 mm Z-Achse Vorschub: 2.000 mm/min Küma Winkelkopf WF2 – 90 kW – 450 U/min Küma Universalfräskopf UB1D – 60 kW – 2400 U/min Küma Festkopf GB1D – 90 kW – 2400 U/min Küma Winkelkopf WF1 Netzanschluss: 3 × 400 V / 50 Hz Leistungsbedarf: 600 kVA / 630 Amp Kühlmittelanlage: 4.000 Liter – Kühlmittel durch die Spindel 20 / 40 bar Maschine überholt 2004 durch Schiess Bed – Tischgruppe: Erneuerung der Gleitbeläge Nachschleifen der Führungsbahnen Erneuerung des Tischantriebs Direktes lineares Messsystem Hydrostatische Führung Portal und Querbalken: Modifikation der Einstellspindel Trapezspindel ersetzt durch Kugelumlaufspindel Direktes lineares Messsystem Neue Antriebsmotoren zur Erhöhung der Vorschubgeschwindigkeit der Fräsachsen Neuer Frässchlitten mit hydrostatischen Führungen Elektrisches System: Komplett neuer Schaltschrank Komplett neue Verkabelung Siemens Sinumerik 840D Steuerung – 6 Achsen Ausstattung: Komplett neue Raumag-Janich Schutzabdeckungen Komplett neuer Doppel-Späneförderer Großes Werkzeugpaket Umfangreiche Spannmittel Maschine unter Strom in Europa Sofort verfügbar Gesteuerte Achsen: X / Y / Z / W / C / B Gesamthöhe: 10.475 mm Gesamtbreite: 11.934 mm Gesamtlänge: 30.000 mm Gesamtgewicht: ca. 400.000 kg Generalüberholt im Jahr 2004 für EUR 2.200.000! Diese CNC-Portalfräsmaschine von Waldrich wurde im Energiesektor zur Bearbeitung von Dampfturbinengehäusen eingesetzt. Bitte beachten Sie: Die Informationen auf dieser Seite wurden nach bestem Wissen undGewissen von uns , und soweit möglich , vom Hersteller bezogen.Die Informationen werden im guten Glauben abgegeben, aber die Genauigkeit kann nichtgarantiert werden. Dementsprechend werden Sie keine Vertretung und Vertragsbedingungen darstellen.Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen.

Zustand: gebraucht, Baujahr: 2013, Technische Details: Planscheibendurchmesser: 800 mm Gesamtkraftbedarf: 110 kW Iodpfx Alouyp Enenebc Maschinengewicht ca.: 37.000 / total 52.000 t Transportmaße Maschine: 5,07 x 2,98 x 3,90 m Aufspanndurchmesser: 800 mm Werkstückabmessungen max.: Ø 800 x 720 mm Werkzeugaufnahme: Capto C6 Plätze im Werkzeugmagazin: 2 x 80 Mit C-Achse *
