Lackiersystem

Wagner

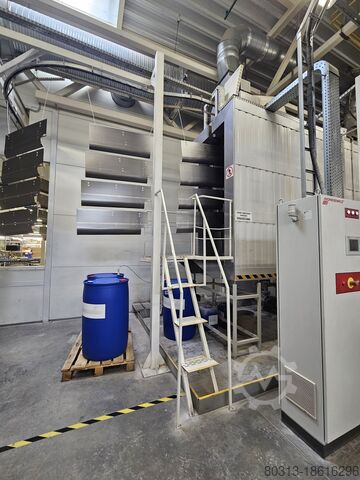

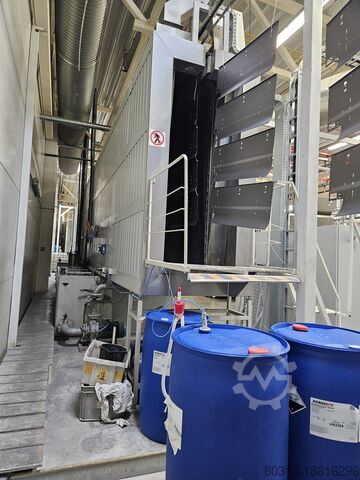

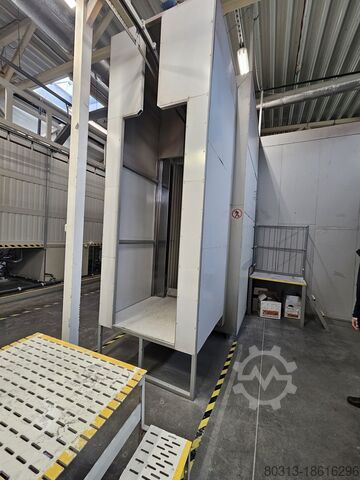

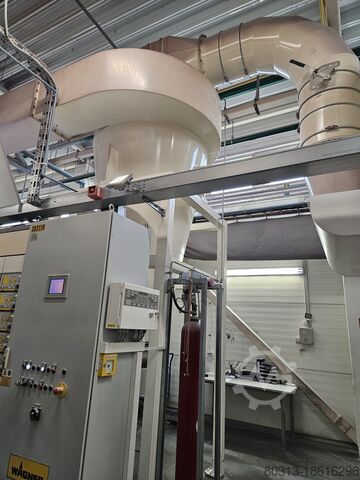

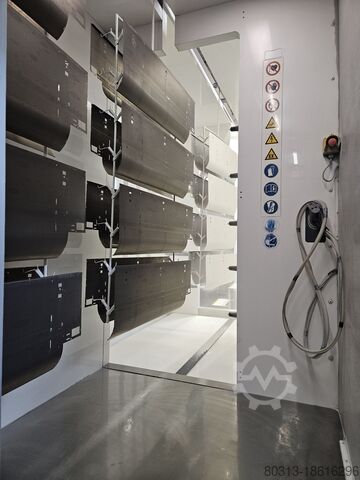

Pulverbeschichtungsanlage, Baujahr 2010, in ausgezeichnetem Zustand. Derzeit im Einsatz, steht zur Besichtigung und Prüfung bereit.

Maximale Teilegröße: L x B x H = 2600 x 400 x 1850 mm

Ausrüstung

Technologischer Förderer

Automatische Geschwindigkeit V = 1,2 m/min
Crjdpfxev Ed Uks Afrja
Geschwindigkeitseinstellung von 0,5 bis 2,5 m/min

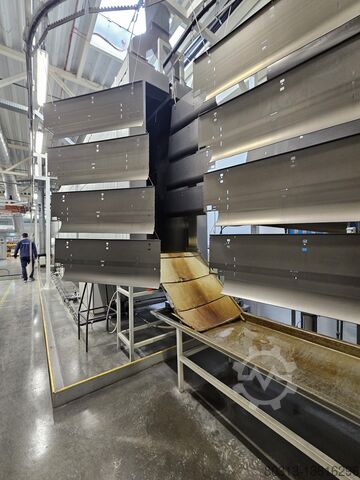

Aufbereitungsanlage MNA-3-LPG, Gesamtlänge 16,7 m

Eingangsbereich: L = 2,5 m
A. Waschen, Entfetten und Phosphatieren: L = 3,6 m

Anzahl der Sprührahmen – 10
Anzahl der Düsen im Rahmen – 18
Gesamtzahl der Düsen – 180
Pumpenleistung – 162 m³/h
Pumpenleistung – 15 kW
4 m³ Fassungsvermögen für Aktivflüssigkeit
Interner Wärmetauscher mit Flüssiggasbrenner – 160 kW
Temperatur – 50°C
Mechanischer Ölabscheider
Filtersystem
Dosiersystem mit Membranpumpe und Regler
Waschzeit – 3 min
B. Tropfzone L = 3,1 m

Tropfdauer – 2 Min. 30 Sek.
C. Erster Spülgang L = 1,2 m

Anzahl der Sprührahmen – 4
Anzahl der Düsen im Rahmen – 18
Gesamtzahl der Düsen – 64
Pumpenleistung – 38 m³/h
Pumpenleistung – 3 kW
1,5 m³ Wasserkapazität
Spülzeit – 1 min
D. Tropfzone L = 3,1 m

Tropfdauer – 2 Min. 30 Sek.
f. Feinspülung L = 1,28 m

Anzahl der Sprührahmen – 3
Anzahl der Düsen im Rahmen – 18
Gesamtzahl der Düsen – 54
Pumpenleistung – 33 m³/h
1,5 m³ Wasserkapazität
Pumpenleistung – 3 kW
Zusätzlicher Sprührahmen
Spülzeit – 1 min
F. Tropfzone L = 2 m

Tropfdauer – 1 Min. 40 Sek.
Drei Anschlüsse für eine Absauganlage mit drei Ventilatoren
Edelstahl-Arbeitsbereich
PVC- oder Edelstahlrohre

1 Stk.

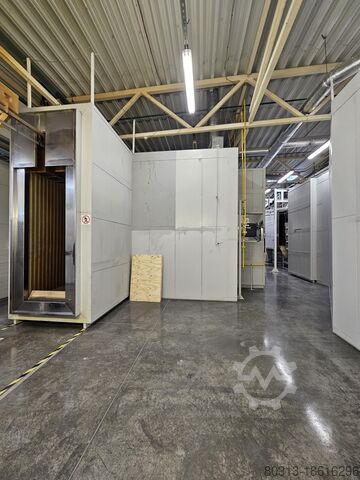

Automatischer Trockner nach dem Waschen AST-1-KLPG:

Arbeitsraummaße L x B x H = 7000 x 3000 x 2800 mm
Luftvorhänge auf jeder Seite zur Reduzierung des Wärmeverlusts
Indirekter Wärmetauscher, beheizt mit Flüssiggas, 200 kW
Drei Ventilatoren, Luftleistung 6000 m³/h
Zwei Anschlüsse für die Absaugung
Temperatursensor und -regler
Überhitzungssensor
Zirkulationssensor
Arbeitsfläche aus verzinktem Stahl
Wärmedämmung 200 mm dick
Trocknungszeit – 10 Min.
1 Stk.

Automatischer Polymerisationsofen APT-2-KLPG

Arbeitsraummaße L x B x H = 10200 x 3600 x 2800 mm
Luftschleier auf einer Seite zur Reduzierung des Wärmeverlusts
Zwei indirekte Wärmetauscher mit Flüssiggasheizung, jeweils 300 kW
Acht Umwälzventilatoren mit einer Leistung von jeweils 6000 m³/h
Zwei Anschlüsse für die Absaugung
Temperatursensor und -regler
Überhitzungssensor
Zirkulationssensor
Arbeitsfläche aus verzinktem Stahl
Wärmedämmung 200 mm dick
Polymerisationszeit – 25 Min.
1 Stk.

Hängebahn-Transportsystem für ATR-Lackieranlage:

Gerade Schiene mit Aufhängern L = 400 mm – 146 m
Antriebsstation – 2 Stk.
Spannstation – 1 Stk.
Kettenschmierstation – 1 Stk.
Zeichnungen der Schienenstützstruktur – 1 Satz.
