CNC Drehmaschine

VDF Boehringer VDF 250 Cm

Gebr. CNC Drehmaschine
Fabrikat: Boehringer
Typ: VDF 250Cm
Baujahr: 1997

VDF Boehringer 250C
Die Maschine hat folgende Ausstattung
1000mm Drehlänge
Keinen Reitstock
Angetriebene Werkzeuge
Sonderschwenkfutter
Steuerung Siemens 840C


Die Boehringer VDF 250 Cm ist eine CNC-Drehmaschine, die für die Bearbeitung von Futterteilen konzipiert wurde. Sie zeichnet sich durch ihre robuste Bauweise und präzise Bearbeitungsmöglichkeiten aus.

Technische Daten (Modelljahr 1997)

Arbeitsbereich:
Umlaufdurchmesser über Bett: 550 mm
Umlaufdurchmesser über Planschlitten: 480 mm
Verfahrweg X-Achse: 405 mm
Verfahrweg Z-Achse: 1.099 mm
Maximale Drehlänge: 1.000 mm

(Kein) Reitstock:

Iiodpfxswlap Aj Afish
Werkzeugrevolver:
Anzahl der Plätze: 12
Werkzeugaufnahme: VDI 50 DIN 69880
Angetriebene Werkzeuge: JA

Spindel:
Spindelkopfgröße: 8 DIN 55026
Spindelbohrung: 103 mm
Max. Spannfutterdurchmesser: 315 mm
Max. Antriebsleistung (50% ED): 53 kW
Max. Drehmoment: 780 Nm
Drehzahlbereich: 30–3.000 U/min

Vorschübe:
Automatische Vorschübe: 1–10.000 mm/min
Eilganggeschwindigkeit: 10 m/min (X- und Z-Achse)
Max. Vorschubkraft: 15 kN

Abmessungen und Gewicht:
Maschinenabmessungen (L × B × H): ca. 5.400 × 3.200 × 2.400 mm
Maschinengewicht: ca. 11.000 kg

Ausstattung:
Schwenkbares Bedienpult
Hydrauliksystem von HYDROKRAFT
Kühlmittelsystem mit 600 l Tank, Pumpendruck max. 5,5 bar, Fördermenge 60 l/min, Pumpenleistung 1,1 kW
Späneförderer mit 325 l Tankkapazität, Auswurf rechts
3-Backen-Kraftspannfutter
Ölnebelabsaugung
Schaltschrank mit Kühlgerät und Temperaturregler von RITTAL

Steuerung:

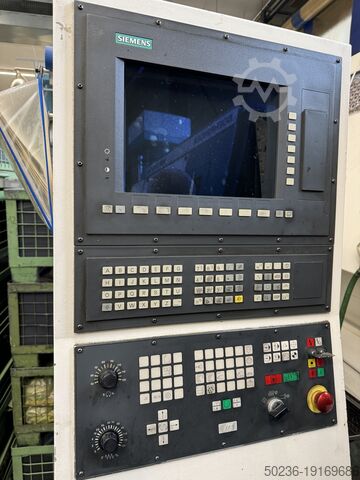

SIEMENS SINUMERIK 840 C

Varianten und Unterschiede

Es gibt verschiedene Varianten der VDF 250-Serie, wie z. B. die VDF 250 CU, die mit unterschiedlichen Steuerungen (z. B. PHILIPS B2T) und technischen Spezifikationen ausgestattet sein können. Einige Modelle verfügen über angetriebene Werkzeuge und einen Reitstock, während andere als reine Futtermaschinen ohne Reitstock konzipiert sind.

Fazit

Die Boehringer VDF 250 Cm ist eine vielseitige CNC-Drehmaschine, die sich durch ihre Stabilität und Präzision auszeichnet. Mit ihrer robusten Konstruktion und den umfangreichen Ausstattungsmerkmalen eignet sie sich hervorragend für die Bearbeitung von Futterteilen in verschiedenen Produktionsumgebungen.
