Doppelspindel 5 - Achsen BAZ

SW Schwäbische Werkzeugmaschinen BAW 06 - 22

Zustand: gut (gebraucht), Baujahr: 2020, Betriebsstunden: 22.000 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 2080594, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 400 mm, Betriebsstunden der Spindel: 9.500 h, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, CNC-Steuerung SIEMENS 840D SL Elektrischer Anschluss Anschluss­spannung: 3 × 400 V / 50 Hz (geerdet) Netzform: TN-S oder TN-C-Netz Gesamtanschlusswert: 133 kVA Leistungsfaktor: 0,6 Absicherung: 200 A gG (5 s) Gewicht Maschinenbetriebsgewicht: 20.000 kg Transportgewicht: 16.000 kg Werkzeugmagazin Werkzeugwechsel: Pick-Up-System Werkzeugverwaltung: Fest codierte Werkzeugplätze Kapazität: 84 Werkzeuge (2 × 42) Maximales Werkzeuggesamtgewicht: 350 kg Vorschubantriebe Antriebsart: Drehstrom-Synchronmotoren Wegmesssystem X/Y/Z: Direkt, absolut X-Achsen (X1 und X2) Eilgang: 100 m/min Max. Beschleunigung: 12 m/s² Kv-Faktor: 7 Spitzenkraft: 2 × 10.000 N Dauer­kraft: 2 × 5.000 N Positioniergenauigkeit: Tp = 0,008 mm Dwedpfsxt D Ezsx Ag Ssf Y-Achse Eilgang: 100 m/min Max. Beschleunigung: 10 m/s² Kv-Faktor: 7 Spitzenkraft: 10.000 N Dauer­kraft: 5.000 N Positioniergenauigkeit: Tp = 0,008 mm Z-Achsen (Z1 und Z2) Eilgang: 100 m/min Max. Beschleunigung: 20 m/s² Kv-Faktor: 7 Spitzenkraft: 2 × 5.000 N Dauer­kraft: 2 × 2.500 N Positioniergenauigkeit: Tp = 0,008 mm Hauptspindeln Spindelanordnung: Horizontal, Doppelspindel nebeneinander Motorspindeln, flüssigkeitsgekühlt, Synchronantrieb Spindeldurchmesser: 40 mm Werkzeugaufnahme: HSK-A63 Schmierung: Minimalmengenschmierung (Öl) Mechanische Spannkraft: > 18 kN Verschleißgrenze: 16 kN Drehzahlbereich: 1 – 17.500 min⁻¹ Beschleunigungszeit: 0,7 s Leistung: 2 × 35 kW bei 4.200 min⁻¹ (40 % ED) Nennleistung: 2 × 26 kW bei 4.200 min⁻¹ Drehmoment: 2 × 80 Nm (40 % ED) / 2 × 60 Nm (Nennmoment) Bearbeitungsbereich Spindelabstand: 600 mm Verfahrwege: - X-Achse: 600 mm - Y-Achse: 600 mm (optional 875 mm) - Z-Achse: 500 mm Werkstückspannung / Tischsystem Schwenkbare Halterung mit zwei separaten Schwenktischen zur Montage von Spannbrücken Schwenkzeit 0–180°: 3,5 s Max. asymmetrische Last: 800 Nm Rundtisch Ø 800 mm, Wiederholgenauigkeit: < 0,008 mm Max. Werkstückgewicht: 600 kg Spitzenmoment: 981 Nm Nennmoment: 698 Nm Max. Tischdrehzahl: 50 min⁻¹ Winkelbeschleunigung: 2,5 – 10 U/s² Positioniergenauigkeit: ±5″ Tangentialmoment: 4.500 Nm Max. Lastmoment: 500 Nm Werkzeugwechselzeiten Span-zu-Span bei n < 10.000 min⁻¹: > 2,75 s Span-zu-Span bei n < 17.500 min⁻¹: > 3,15 s Hinweis Anlage wird ohne produktspezifische Werkzeuge, Vorrichtungen oder Roboter-Greifer geliefert.

Baujahr: 1995, Zustand: sehr gut (gebraucht), Technische Daten Hersteller: brown & sharp Typ: DEA Mistral Baujahr: 1995 Messbereich Dwedpef Dvzcefx Ag Ssf X = 1500 mm Y = 1000 mm Z = 900 mm Ausstattung Tastkopf Renishaw PH10M Tastsystem TP200 + Tasterwechselbank 6 Garagen Software PC-DMIS Version 4.2 Stand 2008 PC (WIN XP), Bildschirm, Tintenstrahldrucker, Computertisch Die Maschine kann nach Kundenwunsch mit neuem Zubehör modernisiert werden. Preis: auf Anfrage! Aufbau und Inbetriebnahme möglich! Gerne erstellen wir Ihnen ein detailliertes Angebot. Hinweis: Unser Angebot richtet sich ausschließlich an Fachkunden. (Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)

Zustand: gut (gebraucht), Baujahr: 2014, Betriebsstunden: 48.000 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 2080233, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 400 mm, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, CNC-Steuerung SIEMENS 840D Elektrischer Anschluss Anschluss­spannung: 3 × 400 V / 50 Hz (geerdet) Netzform: TN-S oder TN-C-Netz Gesamtanschlusswert: 133 kVA Leistungsfaktor: 0,6 Absicherung: 190 A gG (5 s) Gewicht Maschinenbetriebsgewicht: 20.000 kg Transportgewicht: 16.000 kg Werkzeugmagazin Werkzeugwechsel: Pick-Up-System Werkzeugverwaltung: Fest codierte Werkzeugplätze Kapazität: 84 Werkzeuge (2 × 42) Maximales Werkzeuggesamtgewicht: 350 kg Vorschubantriebe Antriebsart: Drehstrom-Synchronmotoren Wegmesssystem X/Y/Z: Direkt, absolut X-Achse Eilgang: 100 m/min Max. Beschleunigung: 12 m/s² Kv-Faktor: 7 Spitzenkraft: 10.000 N Dauer­kraft: 5.000 N Positioniergenauigkeit: Tp = 0,008 mm Y-Achse Eilgang: 100 m/min Max. Beschleunigung: 10 m/s² Kv-Faktor: 7 Spitzenkraft: 10.000 N Dsdpfx Agext D Ebj Sowf Dauer­kraft: 5.000 N Positioniergenauigkeit: Tp = 0,008 mm Z-Achsen (Z1, Z2) Eilgang: 100 m/min Max. Beschleunigung: 20 m/s² Kv-Faktor: 7 Spitzenkraft: 2 × 5.000 N Dauer­kraft: 2 × 2.500 N Positioniergenauigkeit: Tp = 0,008 mm Hauptspindeln Spindelanordnung: Horizontal, Doppelspindel nebeneinander Motorspindeln, flüssigkeitsgekühlt, Synchrontechnik Spindeldurchmesser: 40 mm Werkzeugaufnahme: HSK-A63 Schmierung: Minimalmengenschmierung (Öl) Mechanische Spannkraft: > 18 kN Verschleißgrenze: 16 kN Drehzahlbereich: 1 – 17.500 min⁻¹ Beschleunigungszeit: 0,7 s Leistung: 2 × 35 kW bei 4.200 min⁻¹ (40 % ED) Nennleistung: 2 × 26 kW bei 4.200 min⁻¹ Drehmoment: 2 × 80 Nm (40 % ED) / 2 × 60 Nm (Nennmoment) Bearbeitungsbereich Spindelabstand: 600 mm Verfahrwege: X-Achse: 600 mm Y-Achse: 600 mm (optional 875 mm) Z-Achse: 500 mm Werkstückspannung / Tischsystem OP1: Schwenkunterstützung mit zwei separaten Schwenktischen für Spannbrücken OP2: Doppel-Schwenkträger (Q-Achse) mit zwei direktangetriebenen NC-Rundtischen (A-/U-Achsen) Doppelseitige Verzahnung am Schwenkträger Schwenkzeit 0–180°: 3,5 s Max. asymmetrische Last: 800 Nm Wiederholgenauigkeit Ø 800 mm: < 0,008 mm Max. Spannmittel- und Werkstückdurchmesser: Ø 675 mm × 1.430 mm Max. Werkstückgewicht: 600 kg Spitzenmoment: 981 Nm Nennmoment: 698 Nm Max. Tischdrehzahl: 50 min⁻¹ Winkelbeschleunigung: 2,5 – 10 U/s² Teilgenauigkeit: ±5″ Tangentialmoment: 4.500 Nm Max. Lastmoment: 500 Nm Werkzeugwechselzeiten Span-zu-Span bei n < 10.000 min⁻¹: > 2,75 s Span-zu-Span bei n < 17.500 min⁻¹: > 3,15 s

Zustand: gut (gebraucht), Baujahr: 2004, Aufspannbarer Messerkopf-Typ (max.) 460 mm Messerkopf-Gewicht (max.) 150 kg Aufnahmetellerdurchmesser für Messerköpfe (Ø) 360 mm Aufnahmekegel für Messerköpfe Nenndurchmesser Ø 58,227 mm Verfahrweg - z 200 mm Diagramm-Aufzeichnungsvergrößerung ±10 - ± 500 µm Dwedpeul Efmofx Ag Sjf Maschinengewicht ca. 2,3 t Raumbedarf ca. 2 x 1,5 x 2,03 m Im Herstellprozess für spiralverzahnte Kegelräder spielt die Qualität der verwendeten Verzahnwerkzeuge eine entscheidende Rolle. Insbesondere beim Trockenfräsen können eine hohe Verzahnungsqualität und eine lange Standzeit nur durch genau eingestellte Messerköpfe erreicht werden. Das Oerlikon Messerkopf Einstell- und Prüfgerät CS 200 ermöglicht eine schnelle und einfache Einstellung der Einzelmesser, es prüft die Lage und dokumentiert die Messergebnisse. Der Messablauf an dem CNC-gesteuerten Prüfgerät ist teilautomatisiert: Auf dem Bildschirm werden die einzelnen Aktionen zur Durchführung des Ablaufs über die Bedienerführung angezeigt. Die Positionierung der Einzelmesser im Messerkopf bzw. die Höhenlage der Messerspitzen erfolgt über einen besonderen Ablauf weitestgehend automatisch und wird gleichzeitig über ein Planlauf-Diagramm dokumentiert. Ein nachfolgender Messablauf überprüft die radiale Lage der innen- und außenliegenden Schneidkanten aller Messer im Messerkopf. Wenn einzelne Prüfparameter an den Messern nicht den Toleranzvorgaben entsprechen, lässt sich dies individuell nachpositionieren. Durch die Kombination von teilautomatisiertem Einstellablauf, bedienergeführten Einrichteaktionen und automatischem Messablauf lassen sich Messerköpfe komfortabel, schnell und hochgenau einstellen. Bedienergeführter Einstell- und Prüfablauf - Grafische Darstellung der Messerkopf-Ausführung sowie der Messergebnisse mit Toleranzüberprüfung - Anweisungen für den Bediener in Anweisungen für den Bediener im Klartext (ohne verschlüsselte Angaben) - Einfache Zuordnung der Messergebnisse zu den Messern - Dokumentation der Einstell- und Messergebnisse über Drucker - Einstell- und Prüfablauf geeignet für Stabmesser-Köpfe der Typen ARCON®, RSR, Spirapid, SPIRON®, TRI-AC® - Schnittstelle für Neutraldaten

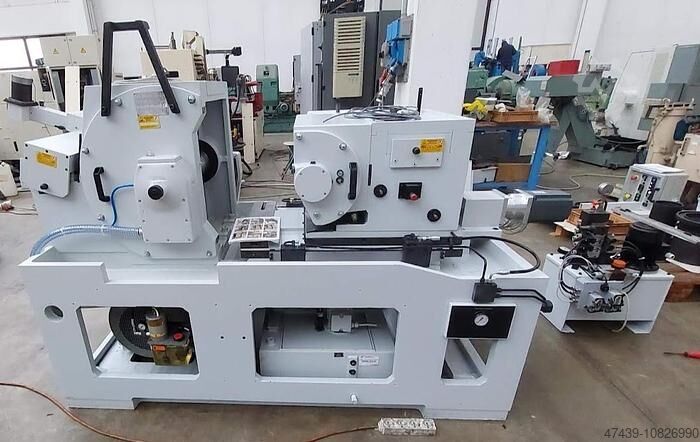

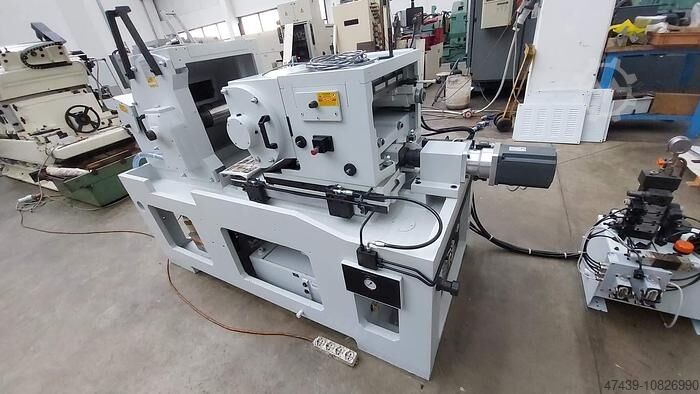

Zustand: generalüberholt (gebraucht), Spitzenlose Rundschleifmaschine Dwjdommqirepfx Ag Sof MONZESI ROSSI MONZA 1500 currently being overhauled and fully electrically/electronically retrofitted Siemens electronics with touchscreen, brushless motor on Z (workpiece diameter) and regulating wheel (adjustable RPM), step motor on grinding wheel dressing increment, auto size compensation after grinding wheel dressing Grinding wheel 350 mm * 610 mm dia This machine can be inspected in our warehouse in Gussago BS Italy Einstechschleifen Im Einstechschleifverfahren werden Werkstücke mit abgesetzten oder profilierten Mantelflächen, wie beispielsweise Düsennadeln, Ventile, Zapfenkreuze, Getriebe- und Elektromotorwellen, bearbeitet. Mögliche Technologien sind Einstechschleifen gerade oder schräg, Einstechschleifen in Einfach- oder Mehrfachproduktion, Einstechschleifen in mehreren Operationen, die gleichzeitig oder nacheinander ablaufen, oder das oszillierende Einstechschleifen. Das Durchgangsschleifen wird für die Bearbeitung nicht profilierter Werkstücke, wie zum Beispiel Zylinder- und Kegelrollen, Ringe, Stangen und Hydraulikschieber, eingesetzt. Das Schleifverfahren ist hochproduktiv und wird vor allem für die Serien- und Massenfertigung von Präzisionsteilen verwendet.

Zustand: neuwertig (gebraucht), Baujahr: 2019, absoluter neuwertiger Zustand, 2 Aussenscheiben, 1 Innenschleifspindel Siemenssteuerung gesteuerte B-Achse Dsdpfxsvt R Aws Ag Sjwf zum Captoschleifen geeignet (unrund) Spitzenweite 1000 mm Spitzenhöhe 200 mm

Baujahr: 2006, Zustand: einsatzbereit (gebraucht), FASTEMS Bearbeitungsmaschine MLS-XHD, Baujahr 2006, in einsatzbereitem Zustand Load max pr. pallet 6.000 kg Machine capacity 5 pcs Pallet capacity 25 pcs Available pallets 19 pcs Loading stations 2 pcs X 2650 mm max Y 2300 mm max Robot with grinding function 1 pcs Layout dimensions 15 x 54 meter Build year 2006 Dodsguk E Tjpfx Ag Sowf Siehe auch weitere Angebote des Inserenten.

Zustand: sehr gut (gebraucht), Handbedienbox für Dea oder Brown&Sharpe Maschinen Dsdpfefhqxdex Ag Sswf

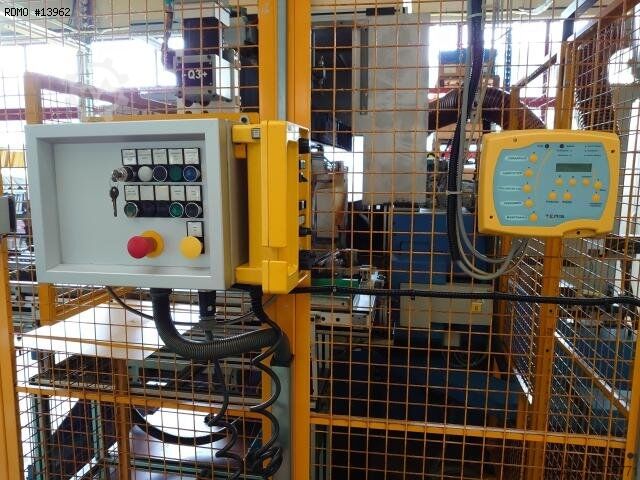

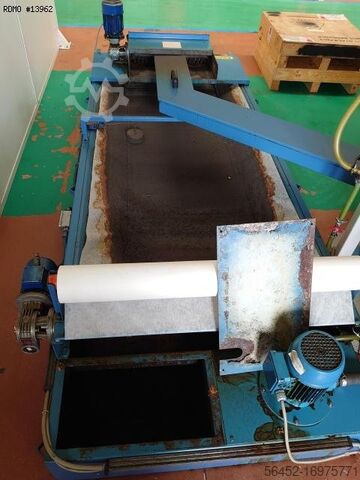

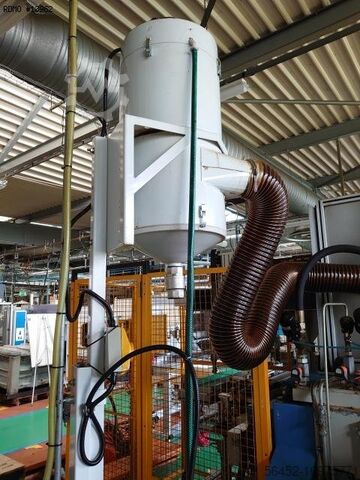

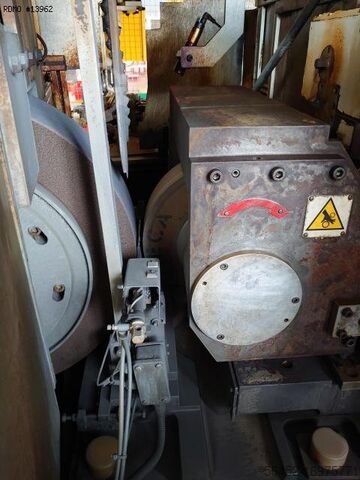

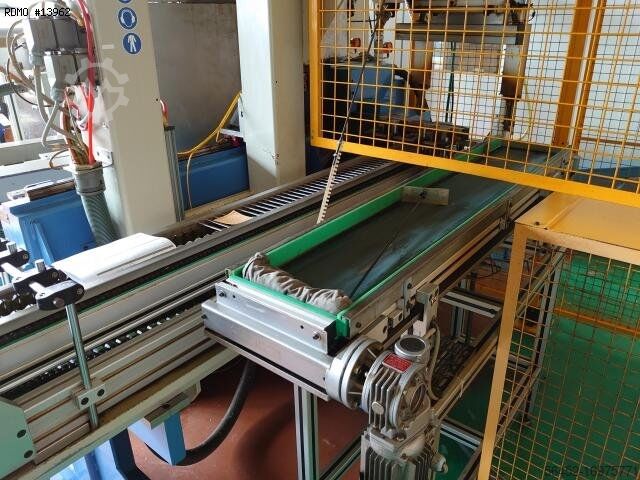

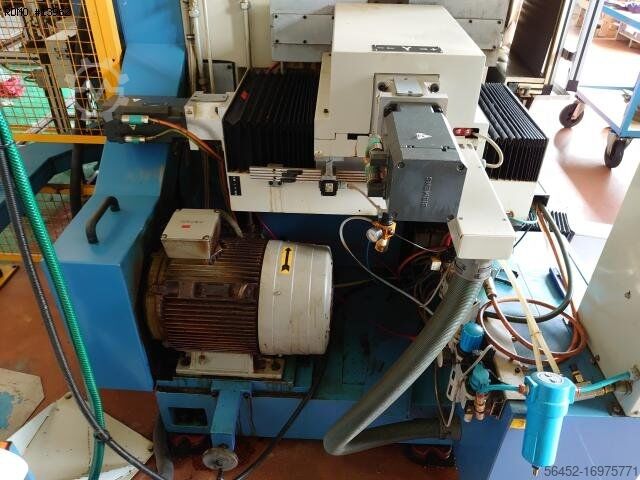

Zustand: gebraucht, TECHNISCHE DATEN - Min./max. schleifbarer Durchmesser: 1 - 100 [mm] - Max. Länge des Werkstücks beim Eintauchen : 140 [mm] - Min./max. Durchmesser Arbeitsschleifscheibe: 440/610 [mm] - Max. Breite der Arbeitsscheibe: 80 [mm] - Periphere Geschwindigkeit der Arbeitsscheibe: 50 [m/s] - Geschwindigkeit mit neuer Arbeitsscheibe: 1565 [U/min] - Min./max. Durchmesser der Antriebsscheibe: 220/305 [mm] - Max. Breite der Antriebsscheibe : 67 [mm] - Max. Neigung der Antriebsscheibe: +/- 7 [°] - Geschwindigkeit der Antriebsscheibe bei der Bearbeitung : 0/140 [U/min] - Geschwindigkeit der Antriebsscheibe beim Abrichten : 200 [U/min] - Installierte Gesamtleistung : 41 [kW]. - Abmessungen (LxBxH) : 5920 x 5071 x 2500 [mm] - Nettogewicht : 7000 [kg] ZUBEHÖR - CNC SIEMENS 840D Steuerung - 5 digitalisierten Achsen (1 für Abrichten der Arbeitschleifscheibe; 2 für angetriebene Schleifscheibe,1 für oberen Schlitten; 1 für untenen Schlitten) - Abrichten der Arbeitschleifscheibe per DiamantRändelräder - Abrichten der angetriebene Schleifscheibe per Diamantspitzen - automatische Stückeversorgung per Vibrator Dwjdpfjuhb R Nox Ag Sof - Teilebandförderer

Zustand: gebraucht, Baujahr: 2002, BOCCA MALANDRONE R 80/200 CNC-Spitzenlos-Schleifmaschine TECHNISCHE MERKMALE: Dwsdpfx Agshzvkdj Sjf Abmessungen des Arbeitsrades: Ø610xØ304,8x300 mm Abmessungen der Vorschubschleifscheibe: Ø355xØ152,4x300 mm
