Rundschleifmaschine Innen/Außen - STUDER S20

Studer S20 Favorit - 650mm

Zustand: gebraucht, Schleifdurchmesser 250,350,450 mm Schleiflänge 1000 mm Spitzenhöhe 125,175,225 mm Schleifscheibendurchmesser 400 mm Schleifscheibenbreite 50 mm Bohrung 127 mm Gkjdpfx Adst Ii Nujgjd Werkstückspindelkegel MK5 Werkstückspindeldrehzahl 20-400 U/min Werkstückspindelstock schwenkbar 360 ° Schleifspindelstock schwenkbar 180 + - ° Schleifspindeldrehzahl 1500,1700,2200 U/min Zustellung hubweise 0,001-0,030 mm/Ø Zustellung fortlaufend 0-0,95 mm/Ø Tisch schwenkbar ±8 ° Längsbewegung des Tisches 1300 mm Tischgeschwindigkeit 0,02-6 m/min Werkstückgewicht zwischen Spitzen 130 kg Werkstückgewicht max.- fliegend 130 inkl. Spannugkg kg Innenspindelaufnahme 70 mm Gesamtleistungsbedarf 6,5 kW Maschinengewicht ca. 2,5 t Raumbedarf ca. 4,2 x 2,0 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen anbieten. Geometrisch überholt und neu lackiert mit original Elektrik. Foto ist von einer 600U die kürzlich ausgeliefert wurde. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

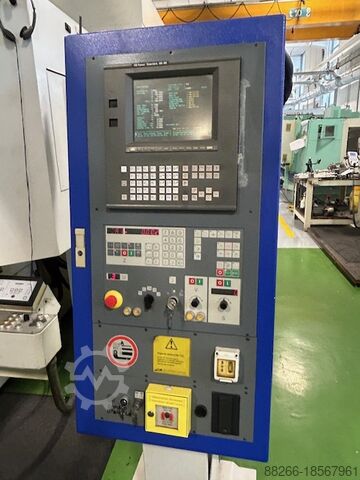

Zustand: sehr gut (gebraucht), Baujahr: 1998, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.200 mm, Verfahrweg Y-Achse: 660 mm, Spindeldrehzahl (max.): 80.000 U/min, CNC GE FANUC 16 - M ARBEITSBEREICH DES SCHLEIFKOPFES: Schleifspindeldrehzahlen stufenlos regelbar -Mit Elektromotoren: U/min 4.500 – 80.000 -Mit Luftturbinen: bis zu 100.000 und 160.000 U/min Schleifkopfdrehzahl stufenlos regelbar -Mit Planetenbewegungen: U/min 5 - 300 -Mit CN / C-Achse: U/min 0 – 20 Z-Hubgeschwindigkeit -Mit Z-Hub-Steuerung, stufenlos einstellbar: mm/min 0,5 – 14.000 -Max Hubfrequenz: Hz 5 Schleifspindelpinole -Z Hublänge, stufenlos einstellbar: 170 mm -Z-Hublänge (manuelle Bedienung): 180 mm -Durchmesser: 100 mm -Gewichtsausgleich: pneumatisch Radialer Zuwachs der Schleifscheibe, NC/U: mm 5,5 Kapazität Rundschleifen (mit Ø 100 mm Schleifscheibe) -Ohne Zwischenplatte: Ø 230 mm -Mit Zwischenplatte: Ø 360 mm -Schleiflänge Z: mm 125 ARBEITSFELD: Verfahrweg X-Achse (Tischschlitten): 1.200 mm Y-Achsenhub (Schleifkopf): 660 mm In der W-Achse (bewegliche Traverse): 635 mm FORTSCHRITTSGESCHWINDIGKEIT: In der X- und Y-Achse (CNC-Befehl) Arbeitsgeschwindigkeit: mm/min 0 – 2.000 Eilgang: mm/min 4.000 In der W-Achse: mm/min 800 ZITATE ANZEIGEN: X- und Y-Achse: mm 0,0001 Z-Achse: mm 0,001 C-Achse: mm 0,001° U-Achse: mm 0,0001 Ausgangspunkt: Ihre Wahl TISCH: Nutzbare Tischfläche: mm 1.320 x 860 Gkodpfx Adjv Ay E Hjgjd Zulässige Tischbelastung: 800 kg T-Nutenbreite: 14 mm Anzahl T-Nuten: 7 Abstand zwischen den T-Nuten: 100 mm WERKZEUGLAGER: Anzahl Lagerplätze: 8 Max. Raddurchmesser: 50 mm Max. Gesamtlänge der Schleifscheibe: 135 mm Kegelpfanne: HSK 25 Maschine komplett mit: • Tank mit Papierfilter • MSS Multi-Sensorik-System • Brandschutzsystem • Ölnebelabsauger (Ölabscheider) • Bedienungsanleitungen und CE-Erklärung

Zustand: werkstattüberholt (gebraucht), Baujahr: 1997, Funktionsfähigkeit: voll funktionsfähig, Spitzenhöhe: 100 mm, Schleifscheibendurchmesser: 350 mm, Werkstückgewicht zwischen Spitzen: 20.000 g, Spitzenabstand: 400 mm, Art des Eingangsstroms: Drehstrom, Schleifscheibenbreite: 30 mm, Spindeldrehzahl (max.): 1.200 U/min, Spindeldrehzahl (min.): 30 U/min, Vorschublänge Z-Achse: 420 mm, Leistung des Schleifspindelmotors: 3.000 W, Gesamtgewicht: 1.600 kg, Jahr der letzten Überholung: 2025, Eingangsspannung: 400 V, Rundschleifmaschine STUDER S 20 Favorit TECHNISCHE DATEN: Baujahr: 1997 Spitzenweite: 400 [mm] Spitzenhöhe: 100 [mm] Verfahrweg Z-Achse: 420 [mm] Arbeitsvorschub Z-Achse: 100 - 3500 [mm/min] Drehtischverstellung: 0 - 30 [°] Schleifspindelmotorleistung: 3 [kW] Max. Schleifscheibendurchmesser: 350 [mm] Max. Schleifscheibenbreite: 30 [mm] Schleifscheibenaufnahme: 127 [mm] Werkstückspindelaufnahme: W20 Min. Drehzahl Werkstückspindel: 30 [U/min] Max. Drehzahl Werkstückspindel: 1.200 [U/min] Max. Werkstückgewicht im Spitzenstock: 20 [kg] Schwenkbereich Werkstück: 0 [°] / +90 [°] Werkstückspindelleistung: 0,5 [kW] Konus Reitstock: MT2 Reitstockpinolenhub: 20 [mm] Versorgungsspannung: 400 [V] Gesamtanschlusswert: 8 [kVA] Maschinenabmessungen: 2.350 x 1.480 [mm] Gewicht: 1.600 [kg] LIEFERUMFANG: x1 Papierband-Filteranlage x1 SONY LH 31A 2-Achsen Digitalanzeige x1 WALDMANN LED-Lampe x1 Innen-Schleifspindel Typ: 82060B / Drehzahlen: 11.900 bis 28.400 [U/min] x1 SENSITRON Kontaktanzeiger x1 Schleifscheiben-Auswuchtgerät x1 Schleifscheiben-Auswucht-Dorn x1 Drei-Backenfutter FN Ø100 [mm] MT3 x1 Magnetspannfutter Ø160 [mm] MT3 x1 Tischmontierter Abrichter x37 W20 Spannzangen x2 Halbe Zentren x2 Volle Zentren Gkodpfswt Tgwox Adgjd x1 Stumpfes Zentrum x1 Riemenscheibe Ø105 [mm] für Innen-Schleifspindel x2 Flansche für Außenschleifscheiben x1 TYROLIT 494271 Schleifscheibe für Außenbearbeitung Diverse Innenschleifscheiben x4 Mitnehmer Diverse weiteres Zubehör Maschine unter Strom in unserem Lager nach Terminabsprache besichtigbar. Preis auf Anfrage, Verladung auf LKW inklusive. Weltweiter Versand möglich. Die Angaben auf dieser Seite wurden nach bestem Wissen gemacht, für deren Richtigkeit kann jedoch keine Garantie übernommen werden. Vergleichbar mit Maschinen von Okamoto, ELB, GER, Tacchella, Karstens, Jones & Shipman, Jung, Favretto, Blohm. Innen- und Außenschleifen (ID/OD). Siehe auch Flachschleifmaschine, Drehmaschine, Bearbeitungszentrum, Fräsmaschine.

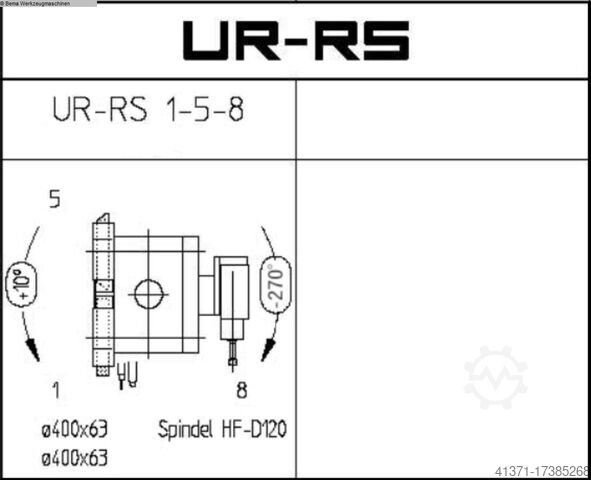

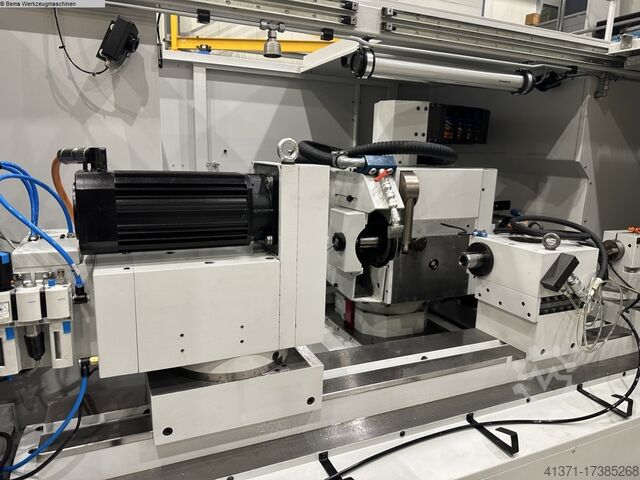

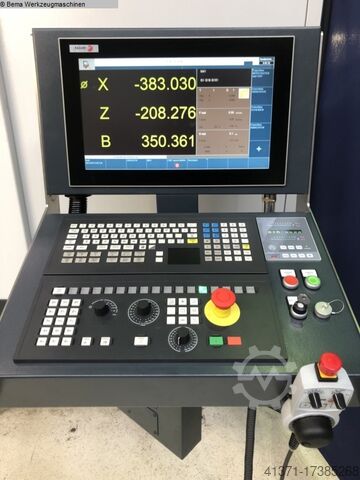

Zustand: gebraucht, Schleifdurchmesser 450 mm Gkjdpfx Adjuwv Hyjgsd Schleiflänge 1000 mm Spitzenhöhe 225 mm Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen chine wird überholt nach Herstellernorm geliefert. Fotos von bereits gelieferten Maschinen mit Zusatzoptionen. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Fotos von bereits gelieferter Maschine mit anderen Optionen. Schleikopfvariante UR/RS: -Schleifscheibenanordnung für Aussen -und für Schrägeinstichschleifen hintereinander! -Dadurch jeweils 400mm Scheibendurchmesser! -Dadurch wesentlich geringere Kollisionsgefahr -Einfacheres programmieren -Schleifscheibenausrüstung jeweils 400x63x127mm -Einrichtung zum Betrieb einer HF-Spindel -Spindel optional gegen Aufpreis -B-Achse CNC gesteuert zum Aussen-Plan- und Innenschleifen in einer Aufspannung. Schwenkbereich +10°/-270° -C-Achse zum Polygonschleifen optional gegen Aufpreis -Unterteil fest -Schleifkopfmotor 10,0 KW -Reitstock -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs

Zustand: gebraucht, Baujahr: 2008, Raddurchmesser - max. 900 mm Radbreite 450 mm Modul - max. 10 Modul - min. 1 Zähnezahl - min. 8 Fräserdurchmesser x Breite 192 x 215 mm Abstand Tisch / Mitte Frässpindel 910 / 630 mm Entf. zw. Mitte Werkstücksp. u. Frässpindel 50 / 550 Fräserverschiebung 200 mm Schwenkbarkeit des Frässchlittens 240 Grad Tischdurchmesser 700 mm Tischbohrungsdurchmesser 160 mm Frässpindeldrehzahlbereich 25 - 160 U/min Gkjdpfxewzmp Us Adgsd Gesamtleistungsbedarf 21 kW

Zustand: gebraucht, Baujahr: 2002, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Fotos von baugleicher Maschine in Spitzenhöhe 225mm Basis: Kellenberger Kel-Varia UR175-1000 Kelco 120 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse stufenlos, hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 und T2 von ELASO berührungslos integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 D-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems -Absaugung Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Steuerung: Die Schleifsoftware besteht aus einer Basis-Lizenz und diversen Optionen die je nach Ausrüstung der Maschine möglich sind. Software Basis - Aussen-, und Innenpendelschleifen - Aussen-, und Inneneinstechschleifen - Aussen-, und Innenplanpendelschleifen - Aussen-, und Innenplaneinstechschleifen - Aussen-, und Innenkegelpendelschleifen - Aussen-, und Innenradiusschleifen, Radius auf Scheibe abgerichtet - Halb-Automatisches Pendelschleifen - Werkstück Nullen - Schleifscheiben Nullen - Vermessen der Abrichtdiamanten - 2 Formdiamanten - 1 Formdiamant oder Abrichtrolle (Abrichtrolle nötig) - Formrolle (Abrichtrolle nötig) - 3 Flachabrichter Gksdpfxouxfucs Adgod - Korrekturen - Z-Positionsmessung (Taster nötig) - GAP Antasten (Anschleif-Vorrichtung nötig) OPTIONEN gegen Aufpreis: Software Profil Einstechschleifen: - Aussen-, und Innenprofileinstechschleifen mit Profilscheibe Software Profilschleifen: - Aussen-, und Innenprofilschleifen mit Gerader Scheibe Software Gewindeschleifen: - Ein-, und Mehrgängige Aussen-, und Innengewinde Schleifen mit Gewinde auf der Scheibe abgerichtet. Abrichten von Ein-, und Mehrrillen Scheibe. Flankenwinkel frei wählbar. Software Trapez-Gewindeschleifen: - Zusätzliches Abrichten von Trapezgewinden möglich Aussen-, und Innenunrundeinstechschleifen: - Aussen-, und Innenunrundpendelschleifen Software Unrundschleifen: Voraussetzung für das Unrundschleifen ist eine Ausrüstung der Werkstückachse mit einem hochauflösenden Drehgeber, damit die Achse als C-Achse betrieben werden kann. Das Unrund...

Zustand: sehr gut (gebraucht), Baujahr: 1997, Schleifdurchmesser 80 - 250 mm Schleiflänge 600 mm Spitzenhöhe 175 mm Gsdpfx Aou D I Tlsdgokd Längsbewegung 750 mm Werkstückdrehzahlen 6 - 600 U/min Schleifspindeldrehzahl 1500 - 3600 U/min Querbewegung - autom. und von Hand 320 mm Steuerung Kelco 80 Gesamtleistungsbedarf kW Maschinengewicht ca. 4,4 t Raumbedarf ca. 3,1 x 2,1 x 2,0 m

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen is: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben über Schleifspindelmotor. -Schleifspindelmotor 4,4KW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock)ELASO integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -BEMAT Schleifscheibenvermessung Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock Godsuwv H Topfx Adgokd -Messteuerung -Absaugung -Papierbandfilter Steuerung: Schleif-Grundzyklen -Werkstück Nullen mit Z-Pos (Längspositionieren) -Schleifscheiben Vermessung mit BEMAT -Anschnitt-Sensor GAP -Vermessen Abrichtdiamanten -Korrekturen -Außen- und Innenrundschleifen (Pendel und Einstechschleifen) -Außen- und Innenkegelschleifen (schwenken der B-Achse, Abrichten mit gerader Scheibe) -Außen- und Innenradiusschleifen (Radius auf Scheibe abgerichtet) Optionale Schleifzyklen -Profil Einstechen außen und innen mit Profilscheibe -Profil Schleifenaußen- und innen mit gerader Scheibe -Ein- und mehrgängige Außen- und Innengewinde Schleifen mit frei wählbaren Flankenwinkel -Trapezgewinde Schleifen -Unrundschleifen außen und innen 15.000

Zustand: gebraucht, Baujahr: 2013, Raddurchmesser - max. 260 mm Radbreite 320 mm Gkedjvxwtmopfx Adgjd Modul - max. 4,5 Modul - min. 0,5 Steuerung SIN 840D Schrägungswinkel - max. +/- 45 ° Gesamtleistungsbedarf 68 kW Maschinengewicht ca. 15500 Kg Raumbedarf ca. 3,25 x 3,25 x 3,30 m Feuerlöschsystem Siemens Sinorix TM Knoll Filteranlage VL1500/8000 Bj.2017 Ölnebelabscheider 3NINE NINA 1200 Wekal Ladezelle Schleifscheiben

Zustand: gebraucht, Baujahr: 2007, Steuerung Siemens Sinumerik 840 D Gewicht 57.000 kg Betriebsspannung 400 V Gleason-PFAUTER-CNC-Wälzfräsmaschine P 2400/2800 zum Verzahnen von Zylinder- und Schneckenrädern sowie allen anderen am zylindrischen Werkstückumfang regelmäßig auftretenden wälzbaren Profilen und Formen. Große Wälzfräsmaschinen von Gleason bieten maximale Produktivität für Schrupp- und Schlichtbearbeitungen von Zylinderrädern für viele Branchen: Windkraftanlagen, Industriegetriebe, Bergbau und Schiffbau, Zahnradbearbeitung und viele mehr. Der Leistungsbereich des Antriebs berücksichtigt zukünftige Werkzeugentwicklungen. Selbstverständlich ist auch der Wälzfräskopfantrieb spielfrei. Diese Maschinen eignen sich besonders gut für den Einsatz modernster Schneidstoffmaterialien, unabhängig davon, ob Trocken- oder Nassbearbeitung bevorzugt wird. Maschinen kann als Trocken- oder Nassbearbeitung verwendet werden und ist auch für beide Bearbeitungsmethoden mit dem dazugehöirgen Spännenfördere ausgerüstet. Maschine ist mit Innen-Profilfräskopf als Motorfräskopf ausgerüstet. Gkjdpfx Aowzyp Iedged --> Arbeitsbereich und technische Daten Werkstück-Nenndurchmesser: 2.400 mm --> Größter fräsbarer Ø ca.: 2.800 mm --> Kleinster/größter Abstand zwischen Fräser- und Werkstückachse: 100/1.200 mm --> Größter Axialschlittenweg (Sonderausführung): 1.300 mm --> Größter einspannbarer Fräser (Innenfräskopf): --> Durchmesser max: 440 mm --> Fräserbreite max: 90 mm --> Schwenkbereich des Innen-Profilfräskopfes/vertikale Achse: +/- 15° --> Fräsdornkegel: HSK-B160 --> Größter Fräserverschiebeweg: 300 mm --> Tischdurchmesser: 2.500 mm --> Teilraddurchmesser: 2.200 mm --> Tischbohrung --> Durchmesser: 800 mm --> Tiefe: 875 mm --> Größte Tischbelastung ca.: 40.000 kg --> Max. Vorschub- und Eilganggeschwindigkeiten: --> axial (Z-Achse): 4.000 mm/min --> radial (X-Achse): 3.000 mm/min --> tangential (Y-Achse): 3.000 mm/min --> Fräser-Kühlschmiereinrichtung/Elektro-Schleuderpumpe: ca. 150l/min --> Abwurfhöhe Magnet-Späneförderer erhöht: 1.600 mm --> Erhöhter Hauptständer: 1.300 mm Axialschlittenweg --> Innen-Profilfräskopf als Motorfräskopf anstelle serienmäßigen Motorfräskopfes --> max. fräsbare Profiltiefe in Stahl mit ca. 600 N/mm² Festigkeit: ca. 65 mm --> Fräserdrehzahl stufenlos: 50 - 150 min-¹ --> max. Fräser-Ø: 440 mm --> min. Fräserfußkreis-Ø: 310 mm --> max. Fräserbreite: 90 mm --> min. Innen-Ø bei Schrägungswinkel 0°: 800 mm+) --> max. Werkstückhöhe bei Schrägungswinkel 0°: 600 mm --> max. Werkstück-Ringstärke(einschl. Aufspannmittel): 500 mm
