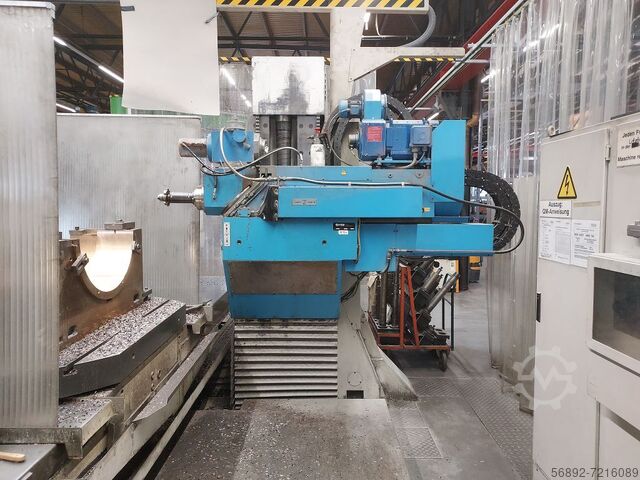

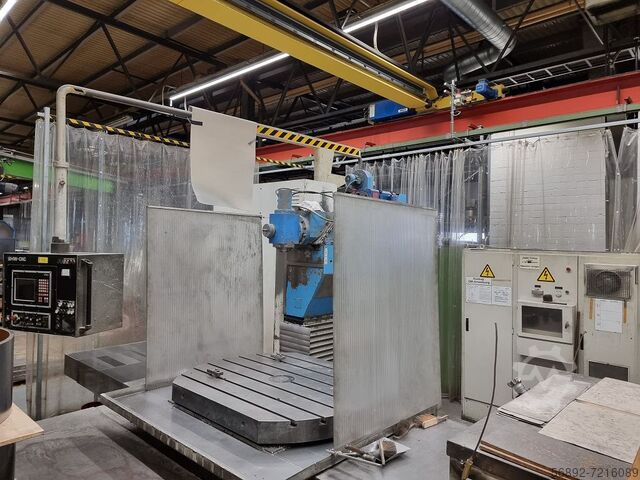

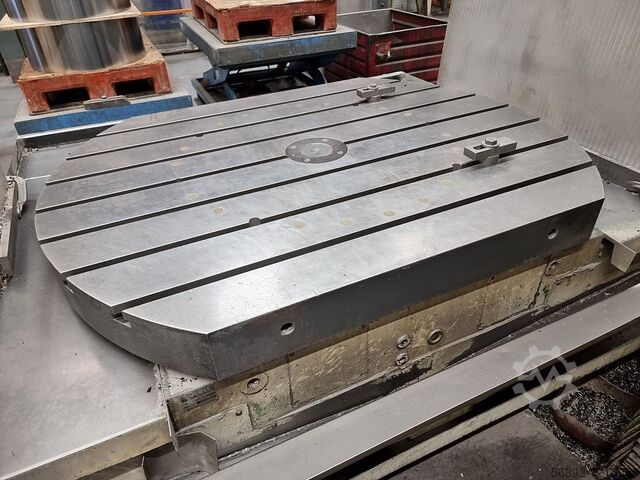

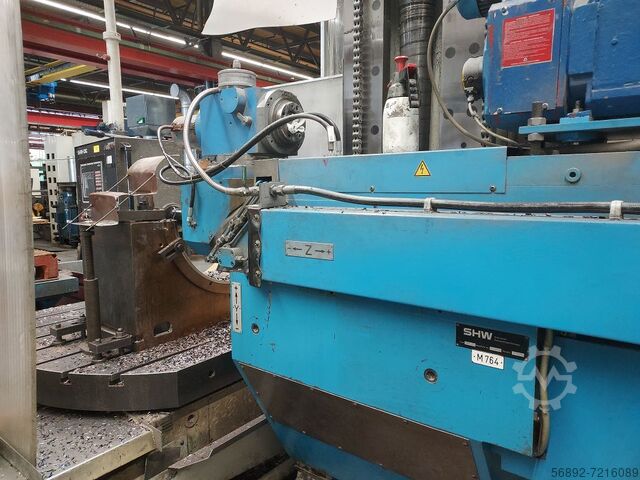

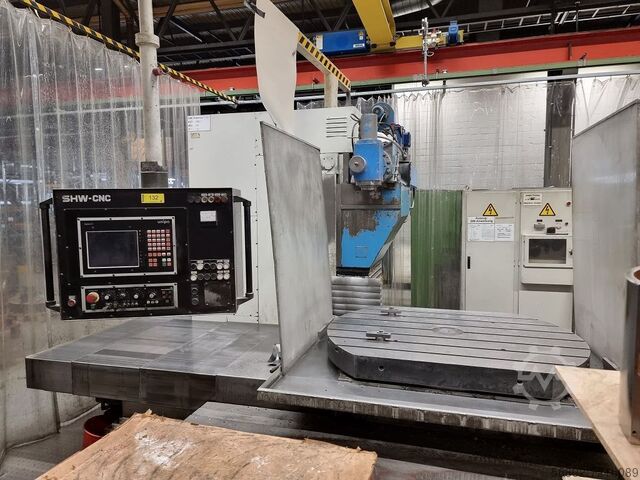

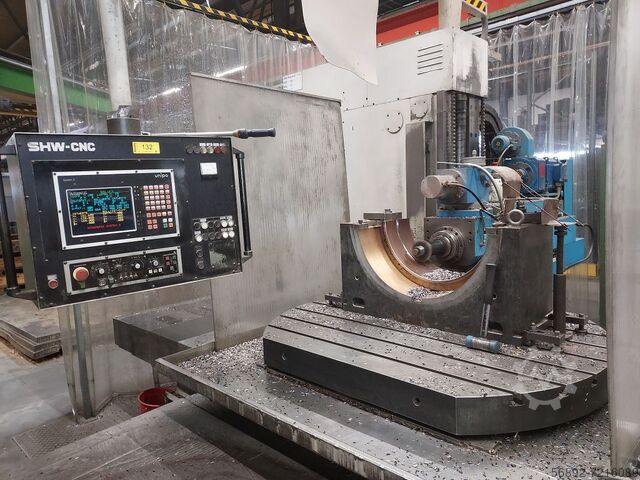

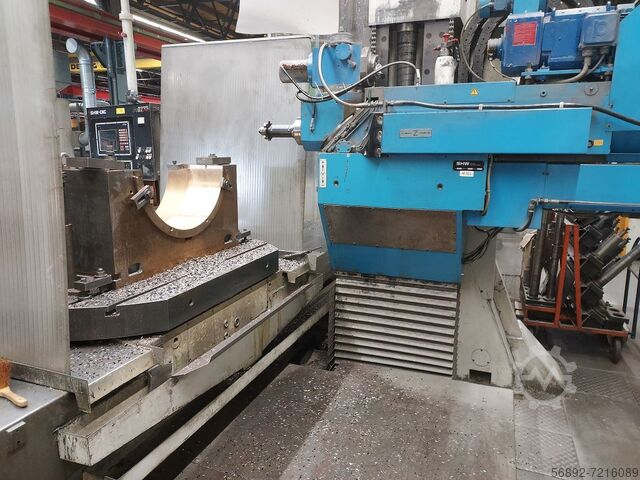

Bettfräsmaschine - Universal

SHW UF 5

Zustand: sehr gut (gebraucht), Verfahrweg X-Achse: 1.500 mm, Verfahrweg Y-Achse: 1.000 mm, Verfahrweg Z-Achse: 750 mm, Tischbreite: 1.500 mm, Tischlänge: 850 mm, Drehzahl (max.): 2.500 U/min, Pinolenhub: 120 mm, SHW UF 5 Verfahrwege • X-Achse (Rundtisch): 1.500 mm • Y-Achse (Spindelstock senkrecht): 1.000 mm • Z-Achse (Spindelstock waagrecht): 750 mm Steuerung • CNC Steuerung: Heidenhain TNC 355 Automatischer Schwenkkopf (Wechsel zwischen horizontaler und vertikaler Bearbeitung) Pinole 120mm Frässpindelaufnahme SK 50 Drehzahl 2500U/min Teilüberholung 2014 • Baujahr 1990 • Überprüfung/Instandsetzung 2025 Tischbaugruppe • Verfahrweg: X = 1.500 mm • Aufspannfläche: 1.500 x 800 mm Späneförderer Spritzschutzkabine Für diese Baureihe (SHW UF 5) haben wir ALLE Ersatzteile auf Lager! Über uns: Die MBM Maschinenservice & Gebrauchtmaschinen GmbH, ist freier Spezialist für SHW Werkzeugmaschinen. Unser Aufgabenschwerpunkt liegt im Bereich der Werkzeug-Fräsmaschinen. Zu unseren Leistungen gehören unter anderem Ersatzteillieferungen, der Kundendienst vor Ort, Maschinenüberholungen sowie Steuerungsmodernisierungen. Leistungen: Rcedpovfm I Tefx Altjd - Gebrauchtmaschinen - Ersatzteile - Kundendienst - Maschinenservice - Maschinenüberholungen - Steuerungsmodernisierung _____ Gebrauchtmaschine - gebrauchte Fräsmaschine - gebrauchte Bettfräsmaschine - Orthogonalfräskopf - Metallbearbeitung - Werkzeugfräsmaschine - Fräskopf - SHW Maschine - SHW Ersatzteile - Fräsmaschine gebraucht - Fraesmaschine gebraucht - CNC Fräsmaschine gebraucht - bohr fräsmaschine gebraucht - fräsmaschine metall gebraucht - metallfräse gebraucht - metall fräsmaschine gebraucht - gebraucht cnc fräse - cnc fraesmaschinen - cnc fräsmaschinen - fräsmaschine - großteilbearbeitung - grossteilbearbeitung - großteilbearbeitung - cnc großteilbearbeitung - fräsen - shw - uf5 - uf 5 - Uniforce - SHW UF - SHW Uniforce - SHW Uniforce 5 - UFZ 5 - UFZ5L - UFZ 5 L - MBM Fräsmaschine - MBM Maschine

Zustand: generalüberholt (gebraucht), Baujahr: 1987, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser: 4.300 mm, Durchmesser der Planscheibe: 4.000 mm, Vertical Turning Lathe SC43 CNC retrofitted and upgraded with CNC Fanuc 0𝑖-TF Plus Made in Romania by TITAN Rsdpfey A Iifex Altscd Year of manufacture: 1987 The machine was completely retrofitted in 2026 Main technical data: FACE PLATE DIA. MM 4000 MAX.SWING MM 4300 MAX HEIGHT UNDER THE CROSSRAIL MM 2000 MAX. LOADING ADMITTED KG. 18,000 FACEPLATE SPEED RANGE 1-92RPM FEEDS RANGE MM/ROT 0,05-5 CARRIAGES RAPID FEEDS MM/MIN 2500 MAIN D.C. MOTOR POWER KW 55 SIEMENS WITH SIEMENS DRIVER MACHINE WEIGHT AB. 63TON The machine has following brand new components: - new electrical equipment with parts made by Schneider , Shrack, Siemens with new cabinet - new control panel - new micro switches - new hydraulik pump and components - new pump for guideways oiling and whole installation was redone - new CNC Fanuc 0𝑖-TF Plus 55KW Main motor Siemens 2018 refurbished with Siemens driver The main gearbox was checked and refurbished with new bearings. The machine was repainted. We grant 6 months guarantee for parts. We can send more photos and video with the machine precision measurement. Do not hesitate to contact us.

Zustand: sehr gut (gebraucht), Baujahr: 2016, SHW UF 5 Verfahrwege • X-Achse (Rundtisch): 1.500 mm • Y-Achse (Spindelstock senkrecht): 1.300 mm • Z-Achse (Spindelstock waagrecht): 750 mm Steuerung • CNC Steuerung: Steuerungsumbau auf Heidenhain TNC 355 Umbau auf Heidenhain TNC 415 möglich Automatischer Schwenkkopf (Wechsel zwischen horizontaler und vertikaler Bearbeitung) Pinole 120mm Frässpindelaufnahme SK 50 Drehzahl 2500U/min Baujahr 1994 • 2016 generalüberholt Stufenloser NC-Rundtisch • Rückle PKTF 55 • Aufspannfläche: 1500 x 1250 mm Für diese Baureihe (SHW UF 5) haben wir ALLE Ersatzteile auf Lager! Über uns: Die MBM Maschinenservice & Gebrauchtmaschinen GmbH, ist freier Spezialist für SHW Werkzeugmaschinen. Unser Aufgabenschwerpunkt liegt im Bereich der Werkzeug-Fräsmaschinen. Zu unseren Leistungen gehören unter anderem Ersatzteillieferungen, der Kundendienst vor Ort, Maschinenüberholungen sowie Steuerungsmodernisierungen. Leistungen: - Gebrauchtmaschinen - Ersatzteile Redpeh Rh T Hsfx Altjcd - Kundendienst - Maschinenservice - Maschinenüberholungen - Steuerungsmodernisierung _____ Gebrauchtmaschine - gebrauchte Fräsmaschine - gebrauchte Bettfräsmaschine - Orthogonalfräskopf - Metallbearbeitung - Werkzeugfräsmaschine - Fräskopf - SHW Maschine - SHW Ersatzteile - Fräsmaschine gebraucht - Fraesmaschine gebraucht - CNC Fräsmaschine gebraucht - bohr fräsmaschine gebraucht - fräsmaschine metall gebraucht - metallfräse gebraucht - metall fräsmaschine gebraucht - gebraucht cnc fräse - cnc fraesmaschinen - cnc fräsmaschinen - fräsmaschine - großteilbearbeitung - grossteilbearbeitung - großteilbearbeitung - cnc großteilbearbeitung - fräsen - shw - uf5 - uf 5 - Uniforce - SHW UF - SHW Uniforce - SHW Uniforce 5 - UFZ 5 - UFZ5L - UFZ 5 L - Siemens - Siemens 3M - MBM Fräsmaschine - MBM Maschine

Zustand: gebraucht, Baujahr: 2000, x-Weg 6000 mm y-Weg 1600 mm z-Weg 1300 mm Steuerung FIDIA C20 /4H-SB Werkzeugaufnahme SK50 Spindeldrehzahlen 22 - 4000 U/min SHW – UFZ5 Baujahr :2000 Spezifikationen X-Achse 6000 mm Y-Achse 1600 mm (Hub mit vertikalem Kopf gedreht 1900 mm) Z-Achse 1300 mm Ortogonal-Kopf 2 Achsen, indexiert 1 ° Fräskopfhalterung automatisch schwenkbar (Rückseite) 360x1 Grad Fräskopfhalterung automatisch schwenkbar (Vorderseite) 180x1 Grad Steuerung: Fidia - C20 / 4H-SB SK 50 - DIN 69871 Stufenloser Vorschubbereich; X-Achse: 2–12.000 mm/min. Y-Achse: 2–18.000 mm/min. Z-Achse: 2–18.000 mm/min. Eilgang; Rsdpexmaqysfx Altocd X-Achse: 12.000 mm/min. Y-Achse: 18.000 mm/min. Z-Achse: 18.000 mm/min. Spindel/Auto. Fräskopf: Drehzahl 22 - 4.000 U/min Drehmoment max. 1180 Nm Gesamtstromlast: ca. 50 kVA/80 A. Ohne Aufspannplatte Ohne Späneförderer

Zustand: sehr gut (gebraucht), Motorisch angetriebener NC- Rundtisch Stufenloser Rundtisch (Teilung 0,001°) Angebaute Palettenstation: Palettenwechseltisch (2 Paletten) Hersteller: Rückle Typ: PKTF 1200 Tischgröße: 1200 mm x 1200 mm Gesamthoehe: 660 mm Zentrierbohrung: 100 H6 mm Spann-Nuten: 7 Stück Nutenabmessung: 22 H7 mm Nutenabstand: 160 mm Die Wegmessung erfolg über einen Drehgeber ROD 250. Zustand: Sehr gut (gebraucht) Optional mit Maschinenbett (Fahrweg = 2000 mm ) Rodpefk R Tdjfx Altecd Über uns: Die MBM Maschinenservice & Gebrauchtmaschinen GmbH, ist freier Spezialist für SHW Werkzeugmaschinen. Unser Aufgabenschwerpunkt liegt im Bereich der Werkzeug-Fräsmaschinen. Zu unseren Leistungen gehören unter anderem Ersatzteillieferungen, der Kundendienst vor Ort, Maschinenüberholungen sowie Steuerungsmodernisierungen. Leistungen: - Gebrauchtmaschinen - Ersatzteile - Kundendienst - Maschinenservice - Maschinenüberholungen - Steuerungsmodernisierung

Zustand: gebraucht, Baujahr: 1967, Schleiflänge 1650 mm Schleifbreite 700 mm Werkstückhöhe 600 mm Tischaufspannfläche 1500 x 500 mm Tischgeschwindigkeit 0 - 20 m/min Rcjdpfjtt S Uajx Alted Quervorschub automatisch 0 - 20 mm/Hub Schleifspindeldrehzahl 2000 U/min Schleifscheibendurchmesser 300 mm Gesamtleistungsbedarf 19 kW Maschinengewicht ca. 5 t Abmessungen der Maschine L x B x H 5,92 x 3,12 x 2,65 m Zubehör: 2 Magnetplatten á 750 x 600 mm, Schleifscheibe mit Flansch, div. Schleifscheiben und Flansche separat, Nassschleifeinrichtung

Zustand: gebraucht, Umlaufdurchmesser 2000 mm Drehhöhe 1800 mm Steuerung Siemens Sinumerik 840 Dsl Drehzahlreihe 2,8-315 U/min Querbalkenverstellung - vertikal 1200 mm Querbalkenverstellung - horizontal +/- 1150 mm Meißelschieber - Vertikaler Weg 1500 mm Meißelschieberquerschnitt 240 x 240 mm Eintauchdurchmesser Min. 340 mm Schnittkraft 50 kN Drehmoment an der Planscheibe 50000 Nm Drehzahlbereich Stufe 1 2,8 - 80 U/min Drehzahlbereich Stufe 2 12 - 315 U/min Aufspanngewicht max. 12000 Kg Antriebsleistung der Planscheibe 105 kW Maschinengewicht ca. 33 t Raumbedarf ca. 10 x 5 x 6,5 m Weitere Technische Daten: - Vorschubbereich Drehstromservomotore: 1-3000 mm/min; 0,01-50 mm/U - Querbalkenverfahrgeschwindigkeit: 425 mm/min Ausstattung/Zubehör - Drehhöhe erhöht (+600 mm) - Vergrößerung z-Achse auf 1500 mm - Magazinplätze: 20 Plätze - Magazinart: Tellermagazin - Max. Werkzeuglänge: 525 mm - Späneförderer - Werkstückmessen - Renishaw Messtaster - Kühlmittelbehälterinhalt: ca. 2000 Liter - Kühlmittelpumpe Fördervolumen: 60 Liter/min bei 2 bar Rcjdpfsy Dvlqex Altsd Überarbeitung: - Umfangreich Überarbeitet in 20120 durch Siemens Industry München - Überarbeitet wurde unter anderem: Steuerung, Verkabelung, Motoren, Meßsysteme, usw. - Weitere Infos sind in der PDF zu finden

Zustand: gut (gebraucht), Ich verkaufe diese Maschine, ausgestattet, bereits abgeschaltet, auf Lager gelagert. Video der Maschine kann gesendet werden. Rcjdpfx Alotuipmjted max. Raddurchmesser 710 mm max. Modul 10 Spindeldrehzahl : 700-2800 1/ min. Gewicht der Maschine : 13.500 kg

Zustand: neu, Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Drehhöhe: 1.600 mm, Drehdurchmesser: 2.000 mm, CNC-Vertikal-Drehzentrum Modell: VTC-16/20R mit Fanuc 31i-B Tischdurchmesser: Ø1.600 mm Max. Schwenkbereich: Ø 2.000 mm Max. Drehhöhe: 1.600 mm Tischgeschwindigkeit: Max. 250 U/min Tischbelastbarkeit: 8.000 kg Tischindexierungsgeschwindigkeit: 720 Grad/Min. Rjdpfsxp Nb Tex Altocd Tischindexierung: 0,001° X-Achse (Ram horizontal): -100 mm bis 1.170 mm Z-Achse (Ram vertikal): 900 mm Drehzahl der Antriebsspindel: Max. 2.000 U/min Stößelgröße: 240 mm x 240 mm Frässpindelkonus: ISO 50 Werkzeugschaftgröße: 40 mm x 40 mm Querschiene (vertikaler Verfahrweg): 250 mm x 3 Stufen (hydraulisch) Tischantriebsmotor: AC 37/45 kW (Dauerbetrieb / 30 min.) Antriebsleistung-Frässpindel ISO 50: 15/18,5 kW (Dauerbetrieb / 30 min.) Steuerung: Fanuc 31i-B Anzeigeeinheit: 15-Zoll-TFT-LCD Band-Speicher: 1 MB Automatischer Werkzeugwechsler: 24 Plätze (für 7 Drehwerkzeuge + 1 Abdeckung + 16 Fräswerkzeuge) Standard-Werkzeughalter: Neu 240 TCR-01 (2 Stück) Spritzschutz: Tischausführung (R-Typ Standardausführung) Externes Kühlmittelsystem: 3 bar (80 Liter/min.) Späneförderer: Scharniertyp Kühlvorrichtung für Tischlager 4-Backen-Unabhängiges Handspannfutter Fundamentankerbolzen / Unterlegplatten Wartungswerkzeuge und Werkzeugkasten Hydraulikaggregat Arbeitsraum Beleuchtung Signalleuchte: 3 Farben (Grün, Rot, Gelb) Bedienungsanleitungen (Englisch): 1 CD mit Fanuc-Anleitungen und 3 Bücher mit mechanischen/elektrischen Anleitungen Stromversorgung: 220 V, 60 Hz, 3 Phasen Maschinenfarbe: Herstellerstandard OPTIONALES ZUBEHÖR (Nr. 1) Werkzeughalter zum Drehen: Typ 240TCR 4x Inklusive Starres Gewindeschneiden: 1x Inklusive OPTIONALES ZUBEHÖR(#2) Automatische Abschaltung für N.C - auf Anfrage Drehwerkzeughalter Typ 240TCR - auf Anfrage Durchgehende Kühlmittelzufuhr zur Spindel: 30 bar (Pumpendruck) - auf Anfrage Transformator 415 V, 50 Hz, 3 Phasen - auf Anfrage Lineare Maßstäbe X-, Z-Achse (Fagor, Spanien) - auf Anfrage Werkstückmessgerät - auf Anfrage Werkzeugvermessung TS27R, Renishaw - auf Anfrage Sonstiges: AUFSTELLUNG, INBETRIEBNAHME PROBEBETRIEB UND SCHULUNG - sind nicht im Preis inbgegriffen VERSICHERUNG UND FRACHT - sind nicht im Preis inbgegriffen Bild zeigt Maschine mit Palettenwechsler. Die angebotene Maschine hat KEINE PALETTENWECHSLER! Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch. Es gelten die allgemeinen Geschäftsbedingungen der JS-Werkzeugmaschinen GmbH.

Zustand: sehr gut (gebraucht), Baujahr: 2018, Gesamtlänge: 9.800 mm, Gesamtbreite: 4.000 mm, Vorschublänge X-Achse: 3.500 mm, Vorschublänge Y-Achse: 1.100 mm, Vorschublänge Z-Achse: 1.100 mm, Vorschubgeschwindigkeit X-Achse: 30.000 m/min, Vorschubgeschwindigkeit Z-Achse: 5.000 m/min, Tischlänge: 3.000 mm, Tischbelastung: 6.000 kg, Tischbreite: 1.200 mm, Leistung: 22 kW (29,91 PS), Flachschleifmaschine Ziersch - Z1030 MACH-ID 9597 Hersteller: Ziersch Typ: Z1030 Steuerung: Mitsubishi Touch Baujahr: 2018 X - Achse: 3500mm Y - Achse: 1100mm Z - Achse: 1100mm Tischlänge: 3000mm Tischbreite: 1200mm Tischbelastung: 6000 Rcedpfey En Dnox Alted Vorschub X - Achse: 30000mm/min. Vorschub Z- Achse: 5000mm/min. Abmessung Schleifstein:500 x 100 x 203mm Leistung: 22kW Drehzahl: 3000Rpm Kühleinrichtung: yes Vorschub Y - Achse: 3000mm/min. Länge: 9800mm Breite: 4000mm Höhe: 4500mm Gewicht: 27500kg Bitte beachten Sie: Die Informationen auf dieser Seite wurden nach bestem Wissen undGewissen von uns , und soweit möglich , vom Hersteller bezogen.Die Informationen werden im guten Glauben abgegeben, aber die Genauigkeit kann nichtgarantiert werden. Dementsprechend werden Sie keine Vertretung und Vertragsbedingungen darstellen.Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen.
