CNC Bearbeitungszentrum

SCM Morbidelli M 100 (3-Achs)

Zustand: gebraucht, Baujahr: 2019, Gesamthöhe: 2.450 mm, Gesamtlänge: 9.500 mm, Gesamtbreite: 2.400 mm, Leergewicht: 5.000 kg Preis: Auf Anfrage CNC-Bearbeitungszentrum SCM Morbidelli M100  Marke SCM Typ Morbidelli M100  Baujahr 2019 Seriennummer AA100001570 Abmessungen des Bearbeitungstisches 5510x1620 mm (LxB) 400 Volt / 50 Hz PRO-Speed Sicherheitssystem TEPCAD-Bedienfeld mit Touchscreen-Farbdisplay Linearer Werkzeugwechsler TBR14 (Y=1620 Positionen) Linearer Werkzeugwechsler FAST14 Luftgebläse an der Elektrospindel Schutzgitter X-Y-Achsen Vakuumpumpe 150/300 m3/h  50/50 Hz 5-Achsen-Aggregat 'JQX' Version, 13,5 kW Fester Sockel 145x145 H=75 mm Drehbare Gondel 145x55 H=75 mm Klemme für 8 Schienen TV FLEX / TV FLEXDRIVE / TV FLEXMATIC MULTIGRIP 90 Rundklemme (H83) für TV FLEX / TV FLEXMATIC Maestro connect: 1 Jahr (inklusive Gateway-Kit „plug&play“) SCM DIGITAL SOLUTIONS: MAESTRO CONNECT MAESTRO ACTIVE Software für die Mensch-Maschine-Schnittstelle (HMI) Maestro-Software für die CNC-Programmierung Hardware-Schlüssel für Maestro cnc Erweitertes Maestro 3D-Modul Zusatzschlüssel für Maestro cnc (USB-Anschluss) Windows 10 embedded 64-Bit-Betriebssystem Konsole mit integriertem PC „eye-M PRO“ Bewegung der Achsen  Maximale vektorielle Geschwindigkeit im Eilgang der XY-Achse 56 m/min Verfahrweg der Z-Achse 180 mm Fräseinheit Motorleistung 5,5 kW  Drehzahl 4000 U/min Werkzeugwechsler mit bis zu 44 Plätzen Ncjdownibtjpfx Ac Nol Luftverbrauch 4430 m3/h Luftgeschwindigkeit 25 m/sec Anschlussdurchmesser 250 mm Gesamtabmessungen 9700x5020x2650 (LxBxH) - Baujahr: 2019 - Dokumentation verfügbar: Nein - CE-Kennzeichnung vorhanden: Ja - CE-Zertifikat vorhanden: Nein - Seriennummer: AA10001570 - Transportmaße: 9500mm x 2400mm x 2450mm (l x b x h) - Transportgewicht [kg]: 5000kg Finanzielle Informationen Mehrwertsteuer: Der angegebene Preis versteht sich zzgl. Mehrwertsteuer Mehrwertsteuer/Differenzbesteuerung: Mehrwertsteuer abzugsfähig für Unternehmer Lieferung und Inzahlungnahme jederzeit möglich für alles aus dem Industriebereich Glenn Smeets

Zustand: gebraucht, Baujahr: 2008, · Arbeitsbereich X-Y-Z: 3.660 x 1.550 x 130 mm · Lauflänge X-Y: 4.200 x 2.000 mm Beschreibung der Aggregate und Zubehör (Basis) Die Struktur des Grundkörpers ist eine monolitische Konstruktion aus dickwandigem Stahl. Sie ist durch eingeschweißte Dreiecksbleche über das gesamte Maschinenbett versteift und dadurch extrem stabil. Die für tragende Teile verwendetete Form des Dreiecks, mit einer großen Basis, ist das Geheimnis um dauerhafte Präzision und Stabilität zu gewährleisten. Das Layout der Maschine erlaubt dem Benutzer einen optimalen Arbeitsablauf trotz einem Minimum an Platzanforderung. Der so aufgebaute Grundkörper bietet daher dem Bearbeitungsaggregat eine ausgewogene und sichere Basis mit einer besonders guten Lastverteilung. Der mobile Aggregatsträger in Portalausführung ist aus einem soliden Monoblock gebaut. Er wird in X-Richtung auf prismatisch geschliffenen Führungen über Kugelumlaufschlitten positioniert. Auf diesem mobilen Aggregatsträger ist das Arbeitsaggregat wiederum auf prismatischen, geschliffenen Führungen und dem Kugelumlaufschlitten befestigt. Achsbewegung: Das Antriebssystem in Y- und Z-Achse erfolgt über geschliffene Kugelumlaufspindeln der höchsten Präzisionsklasse. Der Antrieb in der X-Achse erfolgt über einen spielfreien vorgespannten Präzisionszahnstangenantrieb. Dies sorgt während des Positionierprozesses für eine ausgeglichene Lastverteilung. Eine solche Charakteristik ist wichtig, um für ausgewogene Bewegung auch bei komplexeren Arbeiten zu sorgen. Die Bewegung der verschiedenen Achsen erfolgt über bürstenlose Drehstromservomotoren /Brushless AC-Motoren. Diese bieten durch sehr niedrige Rampenzeitenhervorragende Positioniergeschwindigkeiten. Des weiteren sind in diesen Motoren die Messsystem voll integriert. Diese Eigenschaften machen eine solche Art des Antriebs komplett wartungsfrei. · Eilgang in X: 40 m/min · Eilgang in Y: 60 m/min · Eilgang in Z: 22,5 m/min Vakuumsystem (Basis) · Vakuumpumpe: 100 cbm/h · Leistung: 2,5 kW · Max. Unterdruck (Anschluss) 0,9 bar Steuerung / Schaltschrank · Office-PC oder Industrie-PC (siehe Optionen) · Basis NC-Steuerung: ESA-GV KVARA 6.0 · Kabelfernbedienung mit den wichtigsten Funktionen ELEKTRISCHE/ELEKTRONISCHE CNC STEUERUNG Universal ist mit einer leistungsfähigen NC-Steuerung ausgerüstet. Der integrierte Office PC, gibt der NC-Steuerung einen unvergleichlichen Vertrautheitstand: der Software arbeitet mit Windows XP und erlaubt eine schnelle und einfache Programmierung, die auch für ungeübte Anwender leicht erlernbar ist. Das System ist offen und erlaubt den Anschluss von CD-ROM Laufwerk, Audiokarte, Barcodeleser, Modem, Drucker, Scan- Systeme etc. Des Weiteren ist die Installation sämtlicher Netzwerksysteme, sowie aller im Handel frei erhältlichen CAD-Programme möglich. Um Platz zu reduzieren ist der Schaltschrank unter dem Maschinentisch platziert und der Bediener arbeitet an einem separaten Terminal auf Rollen, das frei positioniert werden kann. PROGRAMMIERSYSTEM XILOG Software-Merkmale: - Import von DXF Dateien - Import von ASCII Dateien - Benutzeroberfläche in der Muttersprache des Bediener (lieferbar für Sprachen I - GB - F - D - E) - Geraden- und Kreisinterpolation in drei Achsen, linear im Raum, spiralförmig in der gewählten Ebene - unterstützte Programmierung - Rechner für Direkt-Transfer der ausgerechneten Daten - Grafik- und Syntaxhilfen für Bohren und Fräsoperationen - parametrische Programmierung, um die gleichen Plattenbearbeitungen auf verschiedenen P Ncjdpovvi Nzefx Ac Nol

Zustand: gebraucht, Baujahr: 2008, · Arbeitsbereich X-Y-Z: 3.660 x 1.550 x 130 mm · Lauflänge X-Y: 4.200 x 2.000 mm Beschreibung der Aggregate und Zubehör (Basis) Die Struktur des Grundkörpers ist eine monolitische Konstruktion aus dickwandigem Stahl. Sie ist durch eingeschweißte Dreiecksbleche über das gesamte Maschinenbett versteift und dadurch extrem stabil. Die für tragende Teile verwendetete Form des Dreiecks, mit einer großen Basis, ist das Geheimnis um dauerhafte Präzision und Stabilität zu gewährleisten. Das Layout der Maschine erlaubt dem Benutzer einen optimalen Arbeitsablauf trotz einem Minimum an Platzanforderung. Der so aufgebaute Grundkörper bietet daher dem Bearbeitungsaggregat eine ausgewogene und sichere Basis mit einer besonders guten Lastverteilung. Der mobile Aggregatsträger in Portalausführung ist aus einem soliden Monoblock gebaut. Er wird in X-Richtung auf prismatisch geschliffenen Führungen über Kugelumlaufschlitten positioniert. Auf diesem mobilen Aggregatsträger ist das Arbeitsaggregat wiederum auf prismatischen, geschliffenen Führungen und dem Kugelumlaufschlitten befestigt. Achsbewegung: Das Antriebssystem in Y- und Z-Achse erfolgt über geschliffene Kugelumlaufspindeln der höchsten Präzisionsklasse. Der Antrieb in der X-Achse erfolgt über einen spielfreien vorgespannten Präzisionszahnstangenantrieb. Dies sorgt während des Positionierprozesses für eine ausgeglichene Lastverteilung. Eine solche Charakteristik ist wichtig, um für ausgewogene Bewegung auch bei komplexeren Arbeiten zu sorgen. Die Bewegung der verschiedenen Achsen erfolgt über bürstenlose Drehstromservomotoren /Brushless AC-Motoren. Diese bieten durch sehr niedrige Rampenzeiten hervorragende Positioniergeschwindigkeiten. Des weiteren sind in diesen Motoren die Messsystem voll integriert. Diese Eigenschaften machen eine solche Art des Antriebs komplett wartungsfrei. · Eilgang in X: 40 m/min · Eilgang in Y: 60 m/min · Eilgang in Z: 22,5 m/min Vakuumsystem (Basis) · Vakuumpumpe: 100 cbm/h · Leistung: 2,5 kW · Max. Unterdruck (Anschluss) 0,9 bar Steuerung / Schaltschrank · Office-PC oder Industrie-PC (siehe Optionen) · Basis NC-Steuerung: ESA-GV KVARA 6.0 · Kabelfernbedienung mit den wichtigsten Funktionen ELEKTRISCHE/ELEKTRONISCHE CNC STEUERUNG Universal ist mit einer leistungsfähigen NC-Steuerung ausgerüstet. Der integrierte Office PC, gibt der NC-Steuerung einen unvergleichlichen Vertrautheitstand: der Software arbeitet mit Windows XP und erlaubt eine schnelle und einfache Programmierung, die auch für ungeübte Anwender leicht erlernbar ist. Das System ist offen und erlaubt den Anschluss von CD-ROM Laufwerk, Audiokarte, Barcodeleser, Modem, Drucker, Scan- Systeme etc. Des Weiteren ist die Installation sämtlicher Netzwerksysteme, sowie aller im Handel frei erhältlichen CAD-Programme möglich. Um Platz zu reduzieren ist der Schaltschrank unter dem Maschinentisch platziert und der Bediener arbeitet an einem separaten Terminal auf Rollen, das frei positioniert werden kann. PROGRAMMIERSYSTEM XILOG Software-Merkmale: - Import von DXF Dateien - Import von ASCII Dateien - Benutzeroberfläche in der Muttersprache des Bediener (lieferbar für Sprachen I - GB - F - D - E) - Geraden- und Kreisinterpolation in drei Achsen, linear im Raum, spiralförmig in der gewählten Ebene - unterstützte Programmierung - Rechner für Direkt-Transfer der ausgerechneten Daten - Grafik- und Syntaxhilfen für Bohren und Fräsoperationen - parametrische Programmierung, um die gleichen Plattenbearbeitungen auf verschiedenen Ncedpjvvi Rfofx Ac Nsl

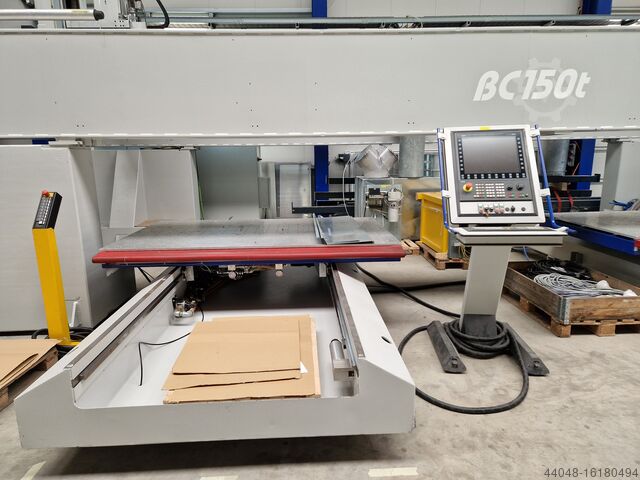

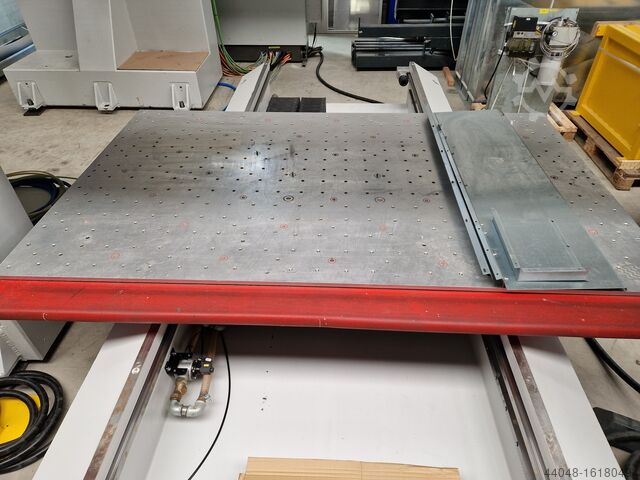

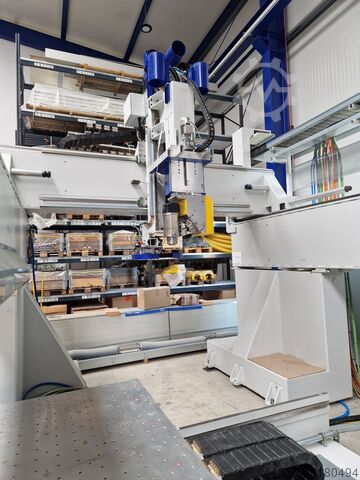

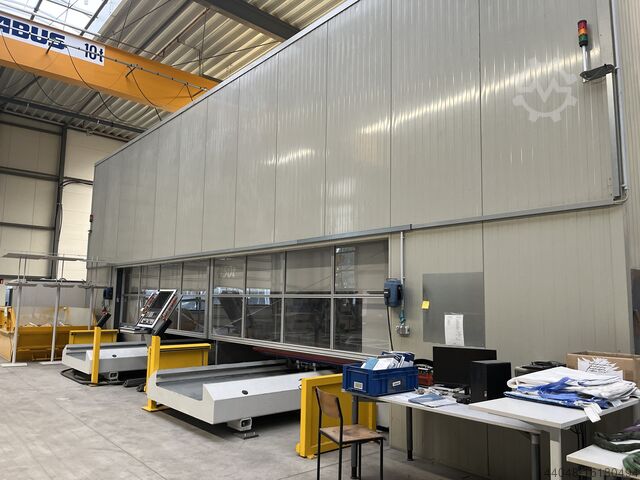

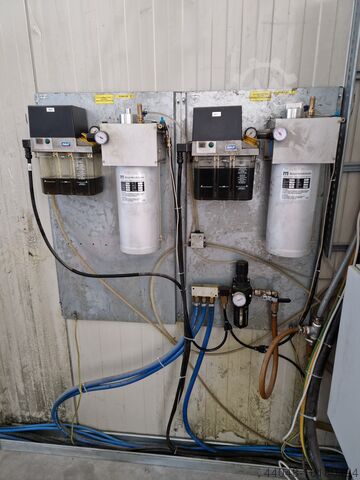

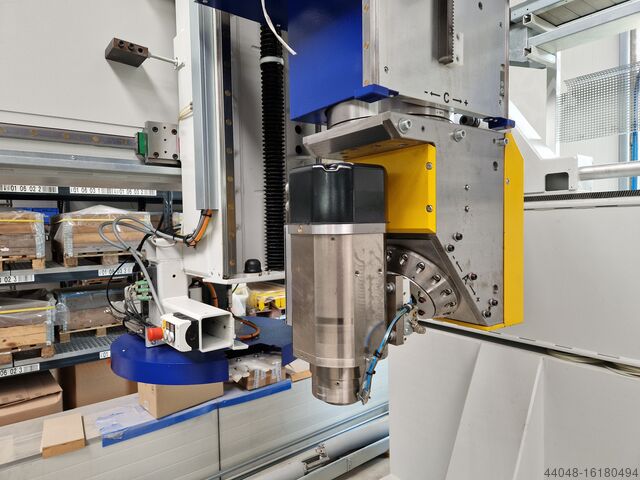

Zustand: sehr gut (gebraucht), Baujahr: 2015, Funktionsfähigkeit: voll funktionsfähig, MAKA BC 150t compakt, Gebrauchtmaschine 5-Achs-CNC-Bearbeitungszentrum zur Bearbeitung von Aluminium und Kunststoff. Standportal in 4-Ständer-Bauweise (Brückencenter), 2 x Aggregatträger Technische Daten: Arbeitsbereiche im 5-Achs-Betrieb, bei Werkzeug- Ø 160 / -länge 160 mm: 2 x je: Y-Achse: 1.500 mm X-Achse: 2.500 mm Z-Achse: 650 mm / bei 180 mm Vorrichtungshöhe Koppelbare Tische, zur Bearbeitung von großen Bauteilen. Erweiterter Ausfahrhub, zur Be- und Entladung. Eilgangsgeschwindigkeit: X-/Y-/Z-Achse 60 m/min. Beschleunigung: 3 m/sec² Drehachse 540° / Schwenk-Achse 196° (+/- 98°) Tischausführung: - 2 x Aluminium-Flächentisch in der Größe 2.500 x 1.500 mm - Gewindebuchsen M10 und Zentrierbolzen in der Tischplatte. - 3 x Vakuumspannkreis pro Tisch. - 3 x Pneumatikspannkreis pro Tisch. Fräsaggregat: - 2 Stück Universal-Aggregat für 5-Achsen-Fräsen mit 50° Schrägkopf, Werkzeugaufnahme HSF F63, Leistung max. 12,5 kW (S1), Drehzahl stufenlos regelbar bis 24.000 1/Min., Frässpindel wassergekühlt. Nedpfetq Hkrex Ac Nscl - 1 NC-Höhenverstellbares Spänefangsystem je Fräsaggregat, mit Lamellenvorhang. Werkzeugwechsler: - 2 x Drehteller-Werkzeugmagazin mit 20 Plätzen. Steuerung: - 1 x Maschinensteuerung Siemens SINUMERIK 840D SL - 1 x Bedieneinheit Siemens OP 19 PCU Bedienpult mit 19“ Display, Volltastatur, Folientaster. - 1 x zusätzliche Bedieneinheit Siemens HT 8 Portables Handbedienpult mit 7,5“ Touchscreen, Ausführung mit Handrad. Arbeitsschutz: - 1 Stück Schallschutzkabine. - 2 Stück Automatische Beschickungstore, mit Sichtscheiben. - Der Be- und Entladebereich wird durch Lichtschranken und Bumper an den Tischen abgesichert. Messtaster: - 2 x 3D-Funktmesstaster, mit Werkzeugaufnahme HSK F63, zum Einwechseln aus dem Werkzeugmagazin. Minimalmengenschmierung: - 2 Stück Minimalmengenschmierung - 2 Stück Spühdüsen pro Fräsaggregat, jeweils einzeln ansteuerbar über M-Funktion. Tisch-Abblassystem: - 2 x Tisch-Abblassystem Airknife, für das Abblasen der Tische während der Ausfahrt aus dem Bearbeitungsbereich. Eingeschränkt bei Koppelbetrieb. Die Maschine ist aufgebaut und kann in 89568 Hermaringen besichtigt werden.

Zustand: neuwertig (gebraucht), Baujahr: 2022, Funktionsfähigkeit: voll funktionsfähig, Morbidelli P 200 Baujahr 2022 100 % voll funktionsfähig, gepflegte und saubere Maschine. Steht seit der Erstinstallation im April 2022 hier in Norwegen noch immer an ihrem ursprünglichen Platz. Alle technischen Spezifikationen entnehmen Sie bitte dem beigefügten PDF-Dokument. (Am Ende dieser Anzeige auf 'Dieses Dokument herunterladen' klicken) Besichtigung der Maschine nach Terminvereinbarung möglich. Sie sind herzlich willkommen. Nedpfjwuubfjx Ac Nscl

Zustand: gebraucht, Code: 0212 Marke: MORBIDELLI Modell: AUTHOR 600 K - CE Standard CNC-Bearbeitungszentrum mit 3 gesteuerten Achsen für Möbel, individuelle Einrichtungen, Schreinereien, Platten, Küchen und mehr – CE Standard Technische Daten: Arbeitsbereich X-Achse: 3085 mm Arbeitsbereich Y-Achse: 1385 mm Arbeitsbereich Z-Achse: 180 mm Programmierbare Geschwindigkeit X-Achse: 50 m/min Programmierbare Geschwindigkeit Y-Achse: 45 m/min Programmierbare Geschwindigkeit Z-Achse: 22,5 m/min Bohraggregat: 10 vertikale Spindeln (6 in X-Richtung – 5 in Y-Richtung) – 2 horizontale Spindeln X-Achse – 2 horizontale Spindeln Y-Achse – Motorleistung 2,2 kW – 4000 U/min Fräsaggregat: Elektromotorspindel 10 PS – 18000 U/min – 10-fach Werkzeugwechsler Graviereinheit: Motor 2,2 kW – 6000 U/min Arbeitstisch: 6 Arbeitstische mit 18 Sauggreifern – 4 Beladehilfen Vakuumpumpe: 100 m³/h Automatische Schmierung Numerische Steuerung: Xylog Installierte Leistung: 17/20 kW Ncsdpfx Asxnlmpoc Nel Druckluft: 6/7 bar Gewicht: 3000 kg
