Zuschnitt und Bearbeitungszentrum

Schirmer BAZ 1000-G2/VU SBZ inkl. SZA450

Schirmer Zuschnitt- und Bearbeitungszentrum Typ BAZ 1000-G2/VU inkl. Stahlzuschnittautomat SZA450
Stabbearbeitungszentrum Typ SBZ

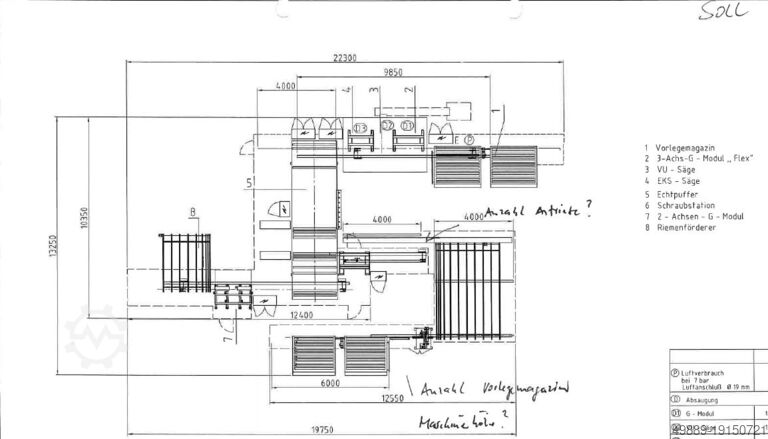

- Zuschnitt und Bearbeitungszentrum – Laufrichtung von rechts nach links

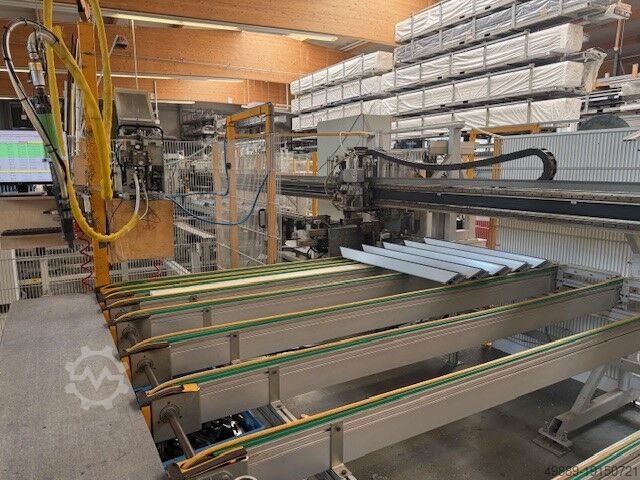

- Automatisches Vorlegemagazin für manuelles Beladen für 12 Profile, max. Profillänge 6500mm, automatische Übergabestation in die Transportbahn der Greifzange
- Einschubvorrichtung für PVC Profile mit NC-positionierter Greifzange, die über einen hochdynamischen Linear-Servomotor angetrieben wird.
- Automatisch einstellbare Profilführungen für unterschiedliche Auflagekonturen in den Profilen
- Bearbeitungsstation als G-Modul ausgelegt, mit 3 Servo-Achsen inkl. Spannelementen und Einbindung in die Steuerung. Die Station ist mit Hochfrequenz-Elektromotoren für folgende Bearbeitungen am PVC Profil ausgestattet:
o Entwässerungs- und Belüftungsschlitze- Bohrungen im Blendrahmen, Flügel, Pfosten Kämpfer und Sprossen
o Schloßkasten-Ausfräsungen an Fensterflügel, Haustür- und Nebentürflügel
Dcjdpfxowkq Rbe Afxjn
o Markierungsbohrungen für von innen verschraubbare Pfosten, Kämpfer und Verbinder
o PZ- und Drückerausfräsung am HAT-Flügel
o Türschildbefestigungsbohrungen
o Flügellagerzapfenbohrungen 2x6mm / 3x2,5mm
- Kpl. VU-Sägemschnitt mit Doppelsägeaggregat 2x45° zum gleichzeitigen Sägen von An- und Abschnitt sowie Klinkschnitt für einzuschweißende Kämpfer. Sägevorschub mit Servoachse über Linear-Servomotor sowie Höhenerstellung mit Servoachse über Kugelrollspindel.
- Dichtungsspanner über der VU-Säge

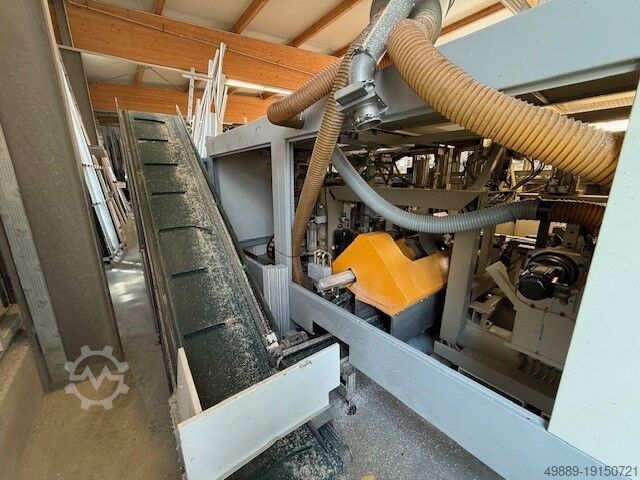

- Förderband zum Abtransport der PVC-Abfälle aus dem Maschinenbereich der VU-Säge
- Kpl. Sägeeinheit in Standardasusführung mit 1 Sägeaggregat für An-und Abschnitt, stufenloser NC-gesteuerter Schwenkantrieb, Schwenkbereich +45° bis -45° für Sägeblattdurchmesser 550mm, Sägemotor mit 2,5kw Leistung

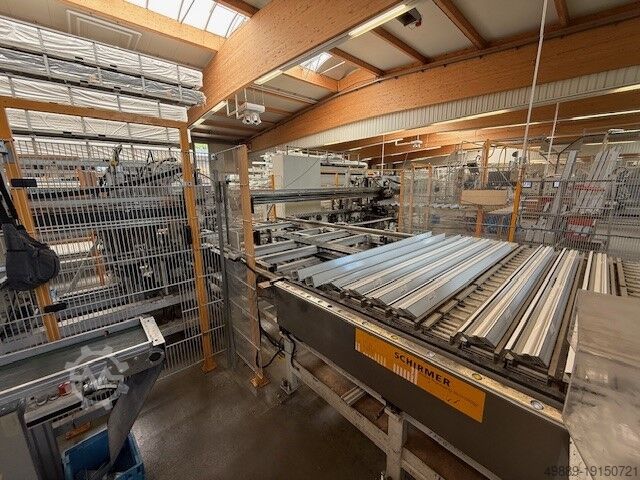

- Horizontal-Umlauf Puffer zum takt-unabhängigen Transport der Profile vom BAZ zur Stahleinschubstation sowie Schraubstation und zum SBZ
- Stahleinschubstation für das manuelle Einbringen der Stahlarmierungen mit 12 Einschubplätzen
Der 1. Und 2. Stahleinschubplatz haben Spanner zum festhalten der PVC-Profile während des manuellen armierens
- Monitor als Stahllängenanzeige für den Stahleinschub inkl. Steuerungsanteil
Es werden 8 Stahlpositionen angezeigt
- Schraubstation für dem Horizontal-Umlauf-Puffer von oben und von unten arbeitend mt frequenzgeregeltem E-Schraubaggregat,
- Zusätzliche Schraubstation mit automatischer Schraubenzuführung
- Bohrstation als Stahl-Modul, mit 2 Servo-Achsem für Bohrhub und Horizontalverstellung
- Automatischer Ettiktendrucker mit Spendevorrichtung. Die Etiketten werden manuel auf die Profile geklebt

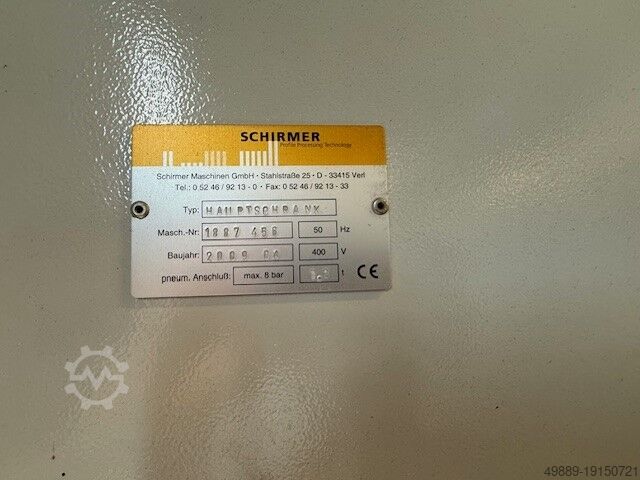

- PC-Maschinensteuerung / Schaltschrank-PC C6140-0010 (TwinCat) Gehäuse

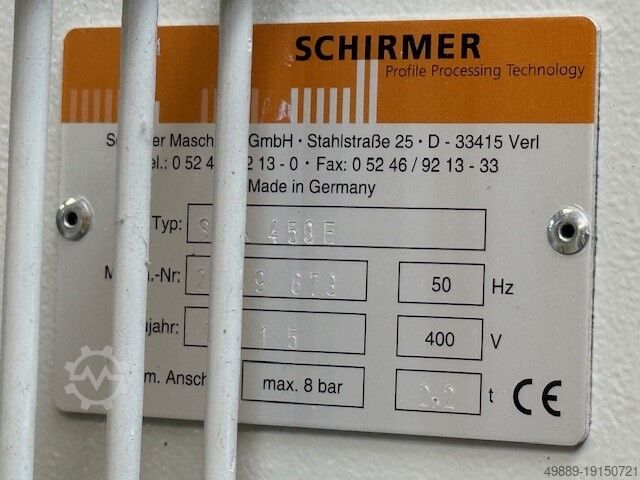

Schirmer Stahlzuschnittautomat Typ SZA 450
- Automatisches Vorlegemagazin für bis zu 12 Stahlprofile max. Länge 6000mm
- Sägeeinheit für 90° Schnitt, Sägeblattdurchmesser 450mm
- Sägemotor 3kw, Sägevorschub über Servoantrieb mit pneumatischer Steuerung
- Automatischer Stabein- und Austransport
- Max. Zuschnittlänge 4000m
- Stahl-Resteverwaltung (Stahllängenvermessung im Stahlbelademagazin über 11 Lichtschranken)
- Display-/Anzeigesystem
Der Bediener wird bei der Auswahl der einzulegenden Stahlprofile am Display unterstützt
- Riemenförderer für den Querschub und Austransport er bearbeiteten Profile
