Vertikaldrehmaschine

SCHIESS TVMF 320 CNC

Zustand: gebraucht, Umlaufdurchmesser 2000 mm Drehhöhe 1800 mm Steuerung Siemens Sinumerik 840 Dsl Drehzahlreihe 2,8-315 U/min Querbalkenverstellung - vertikal 1200 mm Querbalkenverstellung - horizontal +/- 1150 mm Meißelschieber - Vertikaler Weg 1500 mm Meißelschieberquerschnitt 240 x 240 mm Eintauchdurchmesser Min. 340 mm Schnittkraft 50 kN Drehmoment an der Planscheibe 50000 Nm Drehzahlbereich Stufe 1 2,8 - 80 U/min Drehzahlbereich Stufe 2 12 - 315 U/min Aufspanngewicht max. 12000 Kg Antriebsleistung der Planscheibe 105 kW Maschinengewicht ca. 33 t Raumbedarf ca. 10 x 5 x 6,5 m Weitere Technische Daten: - Vorschubbereich Drehstromservomotore: 1-3000 mm/min; 0,01-50 mm/U - Querbalkenverfahrgeschwindigkeit: 425 mm/min Ausstattung/Zubehör - Drehhöhe erhöht (+600 mm) - Vergrößerung z-Achse auf 1500 mm - Magazinplätze: 20 Plätze - Magazinart: Tellermagazin - Max. Werkzeuglänge: 525 mm Pjdpfx Asy Dvlqentsra - Späneförderer - Werkstückmessen - Renishaw Messtaster - Kühlmittelbehälterinhalt: ca. 2000 Liter - Kühlmittelpumpe Fördervolumen: 60 Liter/min bei 2 bar Überarbeitung: - Umfangreich Überarbeitet in 20120 durch Siemens Industry München - Überarbeitet wurde unter anderem: Steuerung, Verkabelung, Motoren, Meßsysteme, usw. - Weitere Infos sind in der PDF zu finden

Zustand: gebraucht, Planscheibendurchmesser 3100 mm Umlaufdurchmesser 3600 mm Drehhöhe 3600 mm Steuerung Fagor 8035 Tischbelastung 35 t Drehzahl 0,32 - 40 U/min Stößelhub - max. 3000 mm Tischbelastung 35 t Drehzahl 0,32-40 U/min Gesamtleistungsbedarf 70 kW 2x Ram head 250 x 250 mm Chip conveyor Mist extraction unit Coolant system Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten Prjdpfeyqt Hdex Antoa ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² Lagerfläche, Krankapazität 70 t mehr als 10.000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an. Weitere Angebote finden Sie auf unserer Webseite. Besichtigungen sind nach Absprache möglich. Wir freuen uns auf Ihren Besuch. Ihr Markus Hirsch Team

Zustand: neu, Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Drehhöhe: 1.600 mm, Drehdurchmesser: 2.000 mm, CNC-Vertikal-Drehzentrum Modell: VTC-16/20R mit Fanuc 31i-B Tischdurchmesser: Ø1.600 mm Max. Schwenkbereich: Ø 2.000 mm Max. Drehhöhe: 1.600 mm Tischgeschwindigkeit: Max. 250 U/min Tischbelastbarkeit: 8.000 kg Tischindexierungsgeschwindigkeit: 720 Grad/Min. Tischindexierung: 0,001° X-Achse (Ram horizontal): -100 mm bis 1.170 mm Z-Achse (Ram vertikal): 900 mm Drehzahl der Antriebsspindel: Max. 2.000 U/min Stößelgröße: 240 mm x 240 mm Frässpindelkonus: ISO 50 Werkzeugschaftgröße: 40 mm x 40 mm Querschiene (vertikaler Verfahrweg): 250 mm x 3 Stufen (hydraulisch) Tischantriebsmotor: AC 37/45 kW (Dauerbetrieb / 30 min.) Antriebsleistung-Frässpindel ISO 50: 15/18,5 kW (Dauerbetrieb / 30 min.) Steuerung: Fanuc 31i-B Anzeigeeinheit: 15-Zoll-TFT-LCD Band-Speicher: 1 MB Automatischer Werkzeugwechsler: 24 Plätze (für 7 Drehwerkzeuge + 1 Abdeckung + 16 Fräswerkzeuge) Standard-Werkzeughalter: Neu 240 TCR-01 (2 Stück) Spritzschutz: Tischausführung (R-Typ Standardausführung) Externes Kühlmittelsystem: 3 bar (80 Liter/min.) Pedexp Nb Topfx Antjra Späneförderer: Scharniertyp Kühlvorrichtung für Tischlager 4-Backen-Unabhängiges Handspannfutter Fundamentankerbolzen / Unterlegplatten Wartungswerkzeuge und Werkzeugkasten Hydraulikaggregat Arbeitsraum Beleuchtung Signalleuchte: 3 Farben (Grün, Rot, Gelb) Bedienungsanleitungen (Englisch): 1 CD mit Fanuc-Anleitungen und 3 Bücher mit mechanischen/elektrischen Anleitungen Stromversorgung: 220 V, 60 Hz, 3 Phasen Maschinenfarbe: Herstellerstandard OPTIONALES ZUBEHÖR (Nr. 1) Werkzeughalter zum Drehen: Typ 240TCR 4x Inklusive Starres Gewindeschneiden: 1x Inklusive OPTIONALES ZUBEHÖR(#2) Automatische Abschaltung für N.C - auf Anfrage Drehwerkzeughalter Typ 240TCR - auf Anfrage Durchgehende Kühlmittelzufuhr zur Spindel: 30 bar (Pumpendruck) - auf Anfrage Transformator 415 V, 50 Hz, 3 Phasen - auf Anfrage Lineare Maßstäbe X-, Z-Achse (Fagor, Spanien) - auf Anfrage Werkstückmessgerät - auf Anfrage Werkzeugvermessung TS27R, Renishaw - auf Anfrage Sonstiges: AUFSTELLUNG, INBETRIEBNAHME PROBEBETRIEB UND SCHULUNG - sind nicht im Preis inbgegriffen VERSICHERUNG UND FRACHT - sind nicht im Preis inbgegriffen Bild zeigt Maschine mit Palettenwechsler. Die angebotene Maschine hat KEINE PALETTENWECHSLER! Irrtum in den technischen Daten vorbehalten. Der Umfang des Zubehörs versteht sich ausschließlich und im Rahmen der textlichen Artikelbeschreibung. Auf weiteres - z.B. zu Zwecken der Veranschaulichung - abgebildetes Zubehör besteht hier ausdrücklich keinerlei Anspruch. Es gelten die allgemeinen Geschäftsbedingungen der JS-Werkzeugmaschinen GmbH.

Zustand: gut (gebraucht), Baujahr: 1999, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 3.000 mm, Drehdurchmesser: 1.000 mm, Spindelbohrung: 197 mm, Auf Anfrage können auch Videos der Maschine während des Betriebs bereitgestellt werden. Spitzenweite: 6000 mm Drehdurchmesser: über Querschlitten 1000 mm über Bett 1250 mm Spindelbohrung: 197 mm Spindeldrehzahlen: 0 – 665 U/min Planscheibendurchmesser:1200 mm Werkstückgewicht: 15000 kg zwischen Spitzen Motorleistung: 55 kW / 74 PS 3 Getriebestufen 1,5-55 / 50-180 / 180-665 U/min Prodpfeyr N N Rox Antea Zubehör: Sauter 4-fach Kopfrevolver (Drehung defekt) Reitstock (Hydraulik teilweise defekt, Druckverlust) Späneförderer 2 Späneschutztüren (inkl. Sicherheitseinrichtung) 4-Bettbahnen Maschine (Flachbett) LED-Beleuchtung

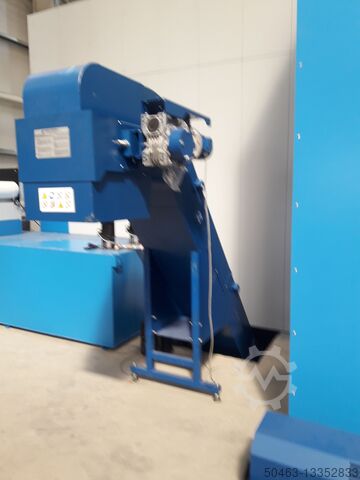

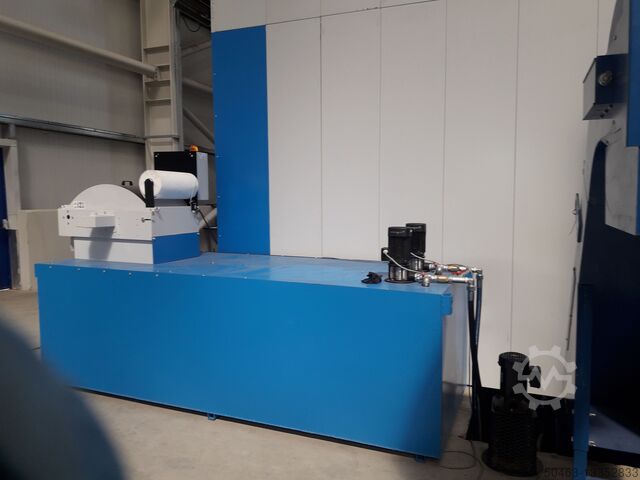

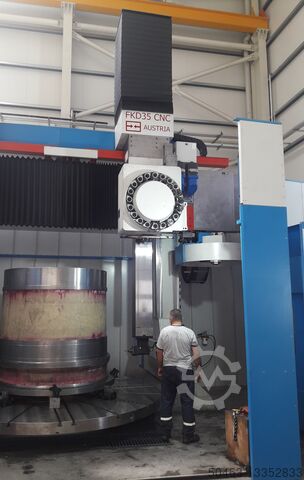

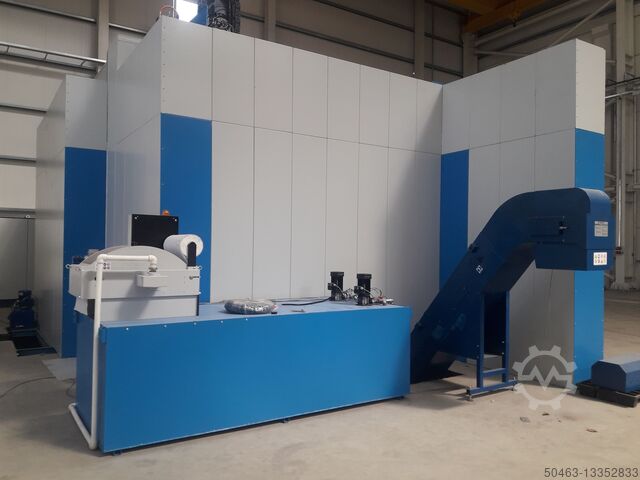

Zustand: neu, Karusselldrehmaschine FKD 40 CNC Planscheibendurchmesser 4000mm Drehdurchmesser: 4400mm Drehhoehe: 3000mm Stoesselquerschnitt: 300mm x 300mm X-Achse: Verfahrweg ±2200mm Z-Achse: Verfahrweg 2000mm W-Achse: Verfahrweg 1200mm Drehzahl der Planscheibe: 0 – 100 U/min, Schaltgetriebe Drehzahl des Fraesers: 0 – 3000 U/min, Schaltgetriebe C-Achse im Planscheibentisch Prjdep Dt Rbspfx Antsa Steuerung: Siemens PickUp Station: 5 Plaetze Max. zentrische Beladung: 35t

Zustand: gebraucht, Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Vorschublänge Z-Achse: 1.250 mm, Drehdurchmesser: 3.200 mm, Drehhöhe: 2.000 mm, Durchmesser der Planscheibe: 3.200 mm, DOPPEL-SCHLITTEN VERTIKAL CNC DREHMASCHINE KOLOMNA 1532 T KOLOMNA VERTIKALDREHBANK (VTL) • Planscheibe Ø 3.200 mm Predpfxsx Nhm Rs Antea • Max. Drehdurchmesser Ø 3.200 mm • Max. Werkstückhöhe 2.000 mm • Zwei CNC-gesteuerte Schlitten (RAM) • Schlittenweg 1.250 mm • FAGOR 8070 CNC • Motorleistung 115 kW • Mechanische, hydraulische, elektrische und elektronische Generalüberholung neu in 2007 • Späneförderer • Vollumhausung • Kühlsystem • Arbeitsleuchte • Klimatisierter Schaltschrank

Zustand: gebraucht, Planscheibendurchmesser 2500 mm Umlaufdurchmesser 3200 mm Drehhöhe 3100 mm Podpfx Ajyq Swzontsra Steuerung R&D Typ MTC 2x-2 Werkstückgewicht 20000 kg Supportverstellung 1600 mm Seitensupport - Horizontalverstellung 1000 mm Überholt 1996 viel Zubehör Werkzeugaufnahmen Backen Backenverlägerungen Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² Lagerfläche, Krankapazität 70 t mehr als 10.000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an. Weitere Angebote finden Sie auf unserer Webseite. Besichtigungen sind nach Absprache möglich. Wir freuen uns auf Ihren Besuch. Ihr Markus Hirsch Team

Zustand: sehr gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, PLATTENDURCHMESSER: 2000 mm Prsdpfx Asyyppzontoa DREHBAREN DURCHMESSER: 2500 mm DREHBARER HÖHE: 1800 mm MAXIMALE BELASTUNG AUF DEM TISCH: 12 t WERKZEUGWECHSLER: 12 POSITIONEN CNC: FANUC 18i TB

Zustand: gebraucht, Baujahr: 1995, Funktionsfähigkeit: voll funktionsfähig, Technische Daten Steuerung Siemens Sinumerik 840 Dsl Hauptabmessungen und Verfahrwege Planscheibendurchmesser 3.600 mm Umlaufdurchmesser (max.) 4.200 mm Werkstückhöhe (max.) 4.800 mm Gesamthöhe der Maschine 8.700 mm Maximales Werkstückgewicht 80.000 kg. Tischuntersatz Y Horizontale Tischverschiebung 2.000 mm Querbalken Senkrechtverstellung des Querbalken Psdpfx Asu R Imlsntsra in 100 mm Schritten 2.800 mm Querbalkensupport (rechts) Horizontale Verstellung Support - 1.800 bis + 2.200 mm Vertikale Verschiebung des Meißelschiebers 1.500 mm Querschnitt des Meißelschiebers 240x240 mm Werkzeugplätze 20 St. Ohne Vertikal Support (links) Seitensupport (rechts) Vertikale Verstellung Support 2.800 mm Horizontale Verschiebung des Meißelschiebers 1.000 mm Querschnitt des Meißelschiebers 240x240 mm Drehdurchmesser max./min. 4500/2500 mm Werkzeugwechsler Hauptantrieb: Leistung des Hauptmotors 105 kW Drehzahlbereich der Planscheibe 0,4–90 U/min. maximales Drehmoment an der Planscheibe Bohr- und Fräsantrieb Vertikal Support: Leistung des Antriebsmotors 22,5 kW Maximales Drehmoment 900 Nm Bohr- und Fräsantrieb Seiten Support: Leistung des Antriebsmotors 22,5 kW Maximales Drehmoment 900 Nm Anschlußwerte der Maschine Anschluß Spannung der Maschine 380 Volt / 50Hz Steuerspannung 220V AC / 24V DC Gesamtanschlußwert 150 kVA Erforderliche Vorsicherung 400 A Ausrüstung und Zubehör: Bedienerplattform Späneförderer Kühlschmiermittel Anlage Werkzeugwechsler Werkzeug Messtaster RENISHAW

Zustand: gebraucht, Baujahr: 1987, Funktionsfähigkeit: voll funktionsfähig, Drehhöhe: 3.000 mm, Werkstückgewicht (max.): 50.000 kg, Drehdurchmesser: 4.000 mm, Technische Daten Steuerung Siemens Sinumerik 840 DSL Hauptabmessungen und Verfahrwege Planscheibendurchmesser 3.500 mm Umlaufdurchmesser (max.) 4.000 mm Werkstückhöhe (max.) 3.000 mm Gesamthöhe der Maschine 7.250 mm Maximales Werkstückgewicht 50.000 kg Tischuntersatz Y Horizontale Tischverschiebung 2.000 mm Querbalken Senkrechtverstellung des Querbalken in 50 Schritten 1.500 mm Prsdpfju R D Tnsx Antoa Querbalkensupport (rechts) Horizontale Verstellung Support -25 + 2170 mm Vertikale Verschiebung des Meißelschiebers 1.800 mm Querschnitt des Meißelschiebers 250x210 mm Werkzeugplätze Querbalkensupport (links) Horizontale Verstellung Support -25 + 2170 mm Vertikale Verschiebung des Meißelschiebers 1.800 mm Querschnitt des Meißelschiebers 250x210 mm Werkzeugwechsler ohne Seitensupport (rechts) Hauptantrieb: Leistung des Hauptmotors 100 kW Drehzahlbereich der Planscheibe 1-100 U/min. Maximales Drehmoment an der Planscheibe 100 kNm Bohr- und Fräsantrieb vertikal Support: Leistung des Antriebsmotors 22,5 kW Maximales Drehmoment 900 Nm Ohne Bohr- und Fräsantrieb Seiten Support Gesamtgewicht Anschlußwerte der Maschine Anschluß Spannung der Maschine 380 Volt / 50Hz Steuerspannung 220V AC / 24V DC Gesamtanschlußwert 150 kVA Erforderliche Vorsicherung 400 A Ausrüstung und Zubehör: Bedienerplattform Späneförderer Kühlschmiermittel Anlage Werkzeugwechsler Werkzeug Messtaster RENISHAW
