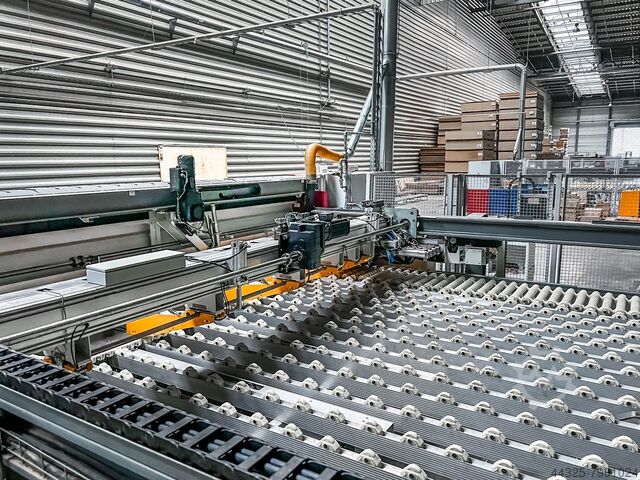

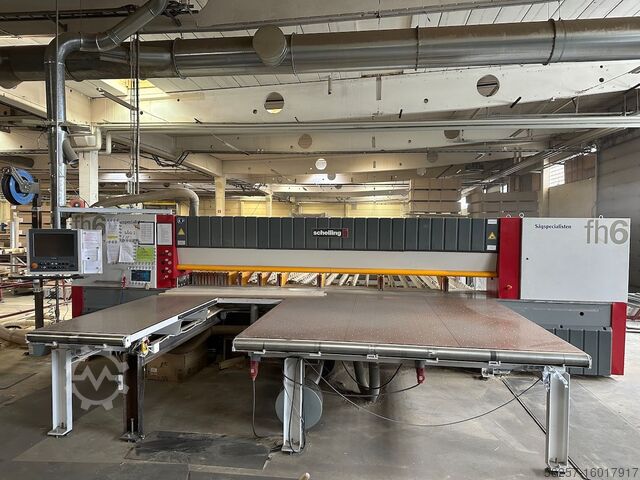

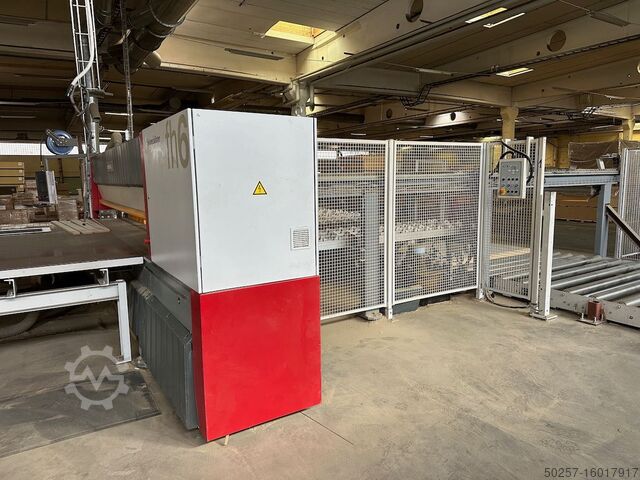

Plattensäge mit automatischer Beschickung

SCHELLING FH6 430

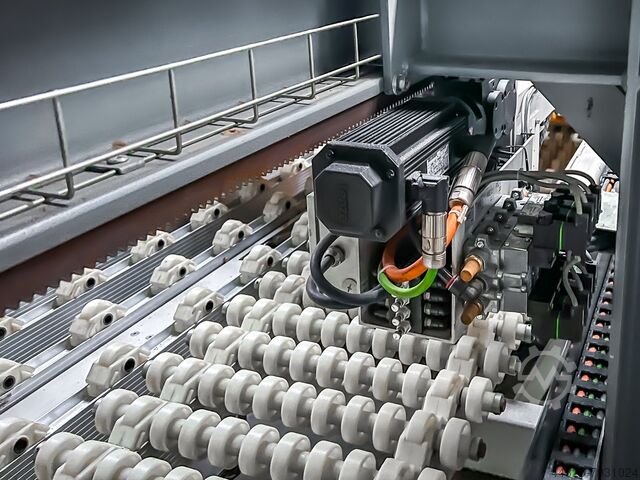

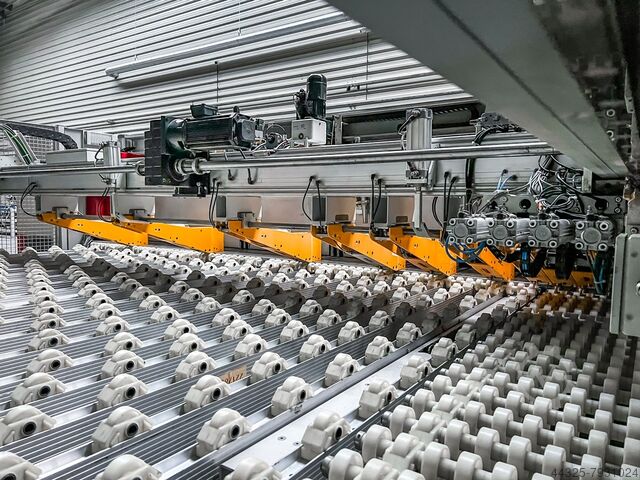

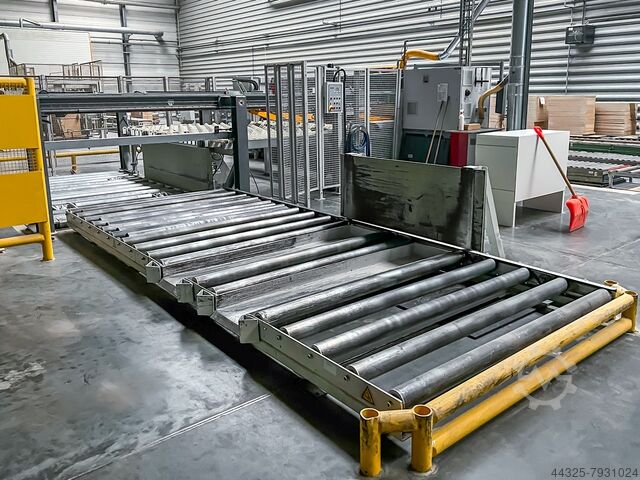

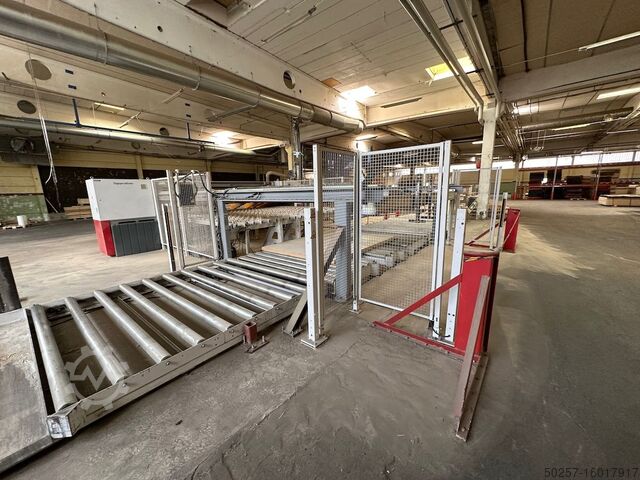

Zustand: gut (gebraucht), Baujahr: 2011, Maschinen-/Fahrzeugnummer: 2212.287, Automatische Plattensäge Schelling Typ:FH 6 430 Maskin nr:221.287 År:2011 Plattenbalkensäge Schelling mit automatischem, rückwärtigem Vorschub, Hubtisch. Zum Sägen von Plattenmaterial, Spanplatten, MDF, Sperrholz, Karton, Laminat usw. Technische Daten: Software MCS Evolution 2.0, SPS, Soft-SPS-Siemens WinAC Betriebssystem WINDOWS XP PC mit Tastatur und Maus TFT-Bildschirm 17" Schnittlänge 4300mm, automatische Erkennung des Plattenanfangs Schnittbreite 4300mm Maschinengenauigkeit der Schnittlänge 3m +-0,1mm Positioniergenauigkeit gemessen am Eingang +-0,1mm Max Durchmesser Sägeblatt 460mm, Spindel 30mm Vorritzsägeblatt 200mm, Spindel 20mm Motorbetrieb wird über das Bedienpult eingestellt Blsdpfxjtk It Sj Ah Aop Maximale Plattendicke 120mm Plattenstapel-Ausrichtvorrichtung Hauptsägeblattmotor 27kw Sägeblatt über Tisch 135mm Sicherheitsvorhang Luftkissentisch mit 3 Stk. Luftkugeldüsen, Radiallüfter Tischgrößen 2650x850mm 620x850mm 2650x2550mm Druckbalken mit automatischer Anpassung des Drucks an Schnittlänge und Pakethöhe Paketrichtmaschine vor und nach dem Druckbalken Maximale Pakethöhe 120mm (inkl. Summe der Krümmungs- und Plattendickentoleranz) Pusher mit 12 Greifern Max Klemmöffnung (Greifer) 133mm Min-max Kraft Paketrichtmaschine 400/2000N Geschwindigkeit Sägeschlitten vorwärts 6-150m/min Geschwindigkeit Sägeschlitten zurück 150m/min Vorschubgeschwindigkeit (Pusher) bis zu 25m/min (nach EC Europa EN1870-13) andere Länder 80m/min Geschwindigkeit Sägeschlitten zurück bis zu 80m/min Abschiebevorrichtung 3 Stück Hubtisch Länge x Breite 4350x2550mm Hydraulische Einheit Standardausführung 1600mm Hubhöhe 1,25/2,5m/min Hubgeschwindigkeit, 1,25/5m/min Senkgeschwindigkeit Maximale Belastung 1200 kg/m2 insgesamt 9 Tonnen Rollenbahn angetriebene Rollen, frequenzgesteuert für Stapel auf Hubtisch 4100x2600mm Max. Stapelgewicht 6500 kg Maximale Stapellänge 1060mm Schlitze für Gabelstapler 4 Stück, Abstand in der Mitte 1200mm, Schlitzbreite 300mm Lichtvorhang für Personenschutz Rollenbahn angetrieben für Pakete frequenzgesteuerter Eingang zum Hubtisch links 5600x2600mm max Last 6500kg Rollenbahn für Pakete mit frequenzgesteuertem Eingang zum Hubtisch rechts 5600x2600mm Tragfähigkeit 6500kg Schlitze für Gabelstapler 2 Stück, Achsabstand 900mm, Schlitzbreite 400mm 2 Positionieranschläge mit Rolle zur Stapelausrichtung Lichtvorhang (Doppelbalken) für Personenschutz Rollentisch nach Sägetiefe 4300mm, freilaufende Ployamidrollen Winkelanschlag am Rollentisch Einlaufführung zweispurig (Balkenlänge 7200mm) 2-seitig gehärtete Präzisionsführungen Zahnstangenantrieb, zweiseitig Eingabewagen (Pusher) Zahnstangen-Servoantrieb, berührungsloses Messsystem Greifer, (Scherenklammern) im Schieber 12 Stück Automatische Anpassung der Spannkraft an die Pakethöhe (progressive Spannkraft) auf 0 einstellbar Pusher für Plattenstärken über 6mm, Material dünner als 6mm wird manuell zugeführt Zentrales Reinigungssystem Futtertrog (Pusher) Druckluft 6-8 bar, ca. 1600l/min Leistung 38 kw, 70 A. 3x400 Volt, 50 Hz, Betriebsspannung 24 VDC Staubabsaugung 4000m/h, Luftgeschwindigkeit 30m/s Anschlussdurchmesser 80mm (Winkelanschluss), 120mm /Druckbalken), 150mm (Sägemehlkanal) Gesamtaufstellfläche ohne angetriebene Rollenbahnen inkl. Schutzgitter ca.: 11650x7300mm Angetriebene Rollenbahnen links-rechts 5500+5500mm Lager-Nr.: 2002125BXACEO Vorbehaltlich falscher technischer Daten

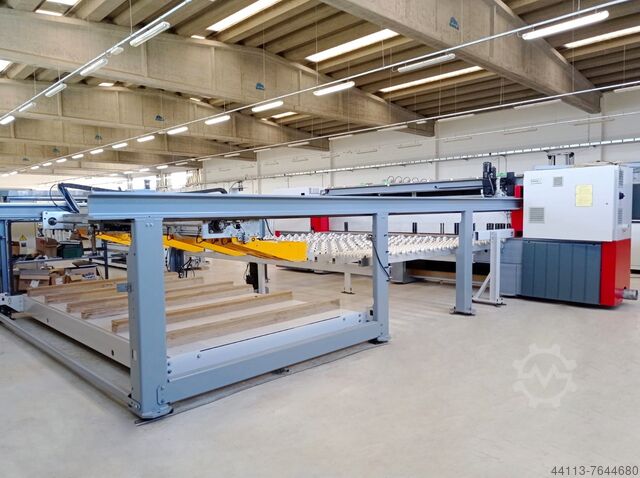

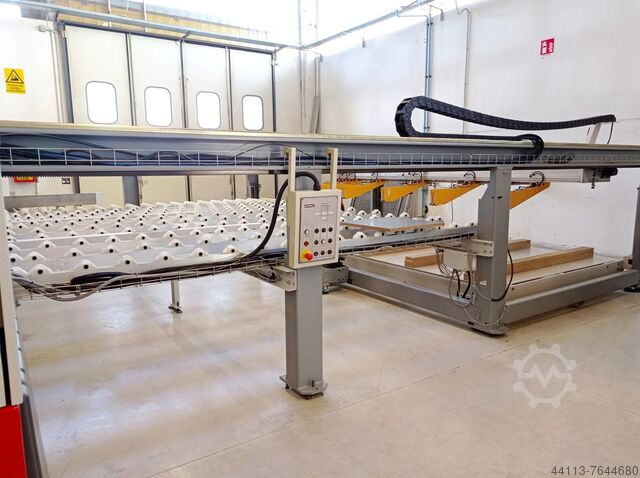

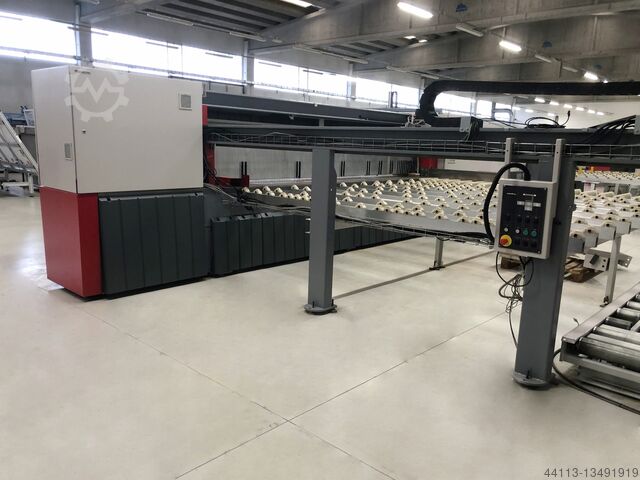

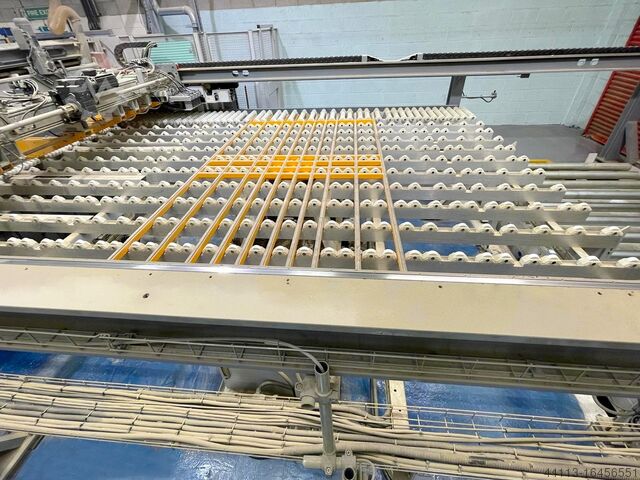

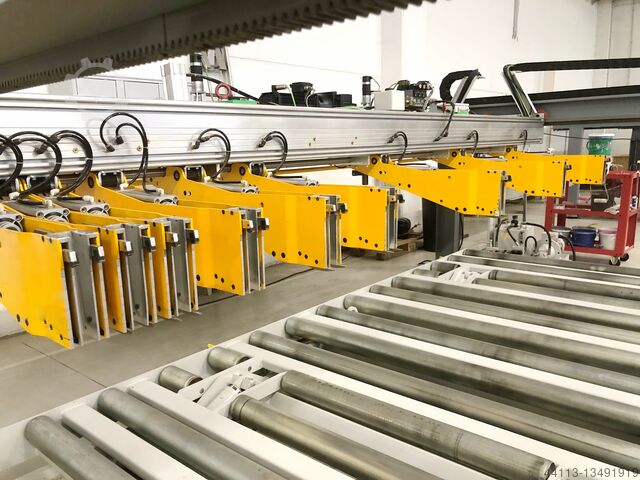

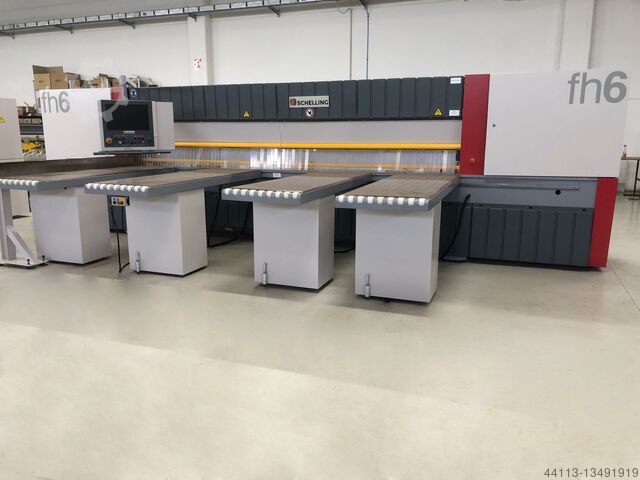

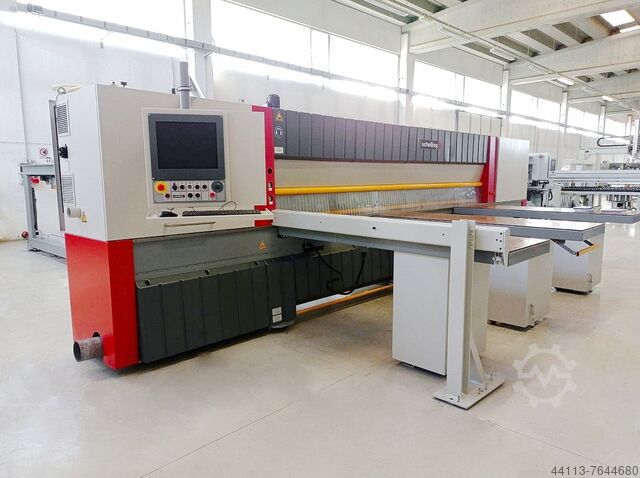

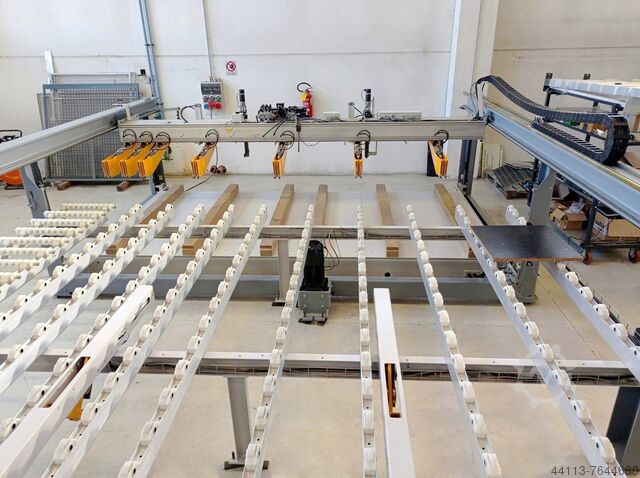

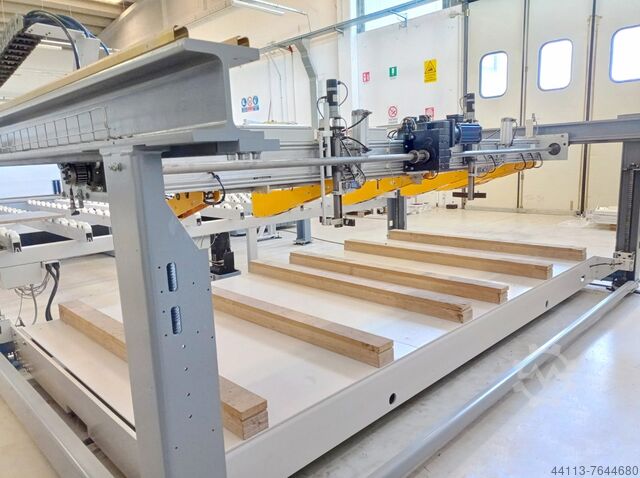

Zustand: sehr gut (gebraucht), Plattenaufteilsage - Horizontal - Mit Hubtisch hinten Steuerung MCS Evolution Software SIEMENS WinAC RTX Angetriebene Rollenbahnen (mm 5600 x 2200 ca.) + Vorgelagertes Lager Bledpfx Ahst Ah Nio Aop Hubtisch (mm) 4300 x 2200 Drehvorrichtung (für Platten) zu 90° Nr. 2 Hinteren Schieben (1 mit Spannzangen) Programmschieber Teilt - DUPLUS2 Nr. 12 Spannzangen Max. Schnittbreite (mm) 4300 Nutzhub des Einschiebers (mm) 4300 Max. sageblattueberstand (mm) 145 Max spannzangenoffnung (mm) 150 Vorritzsäge (Max Säge Durchmesser) mm 200 Hauptsäge (Max Säge Durchmesser / Leistung) mm 480 - Kw 27 Regelbare sagewagenvorschub (m/min) 6 - 150 Nr. 4 Vordere lufkissentischen Gesamtanschlusswert (kW) 42 (ca.) OPTIONAL: Optimierungssoftware: HPO

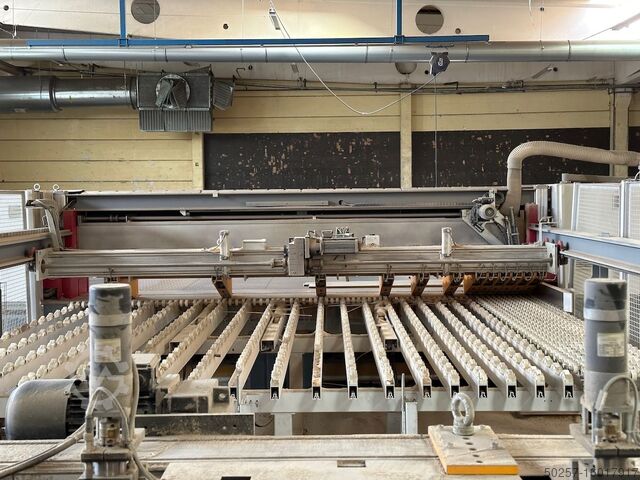

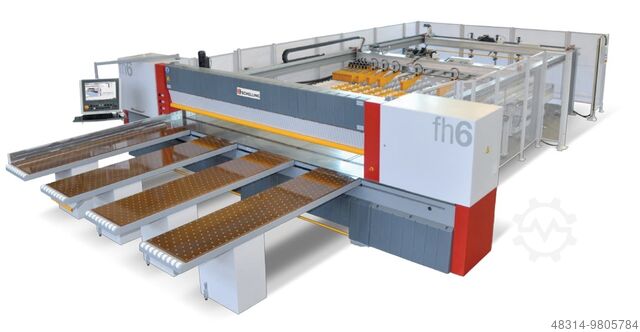

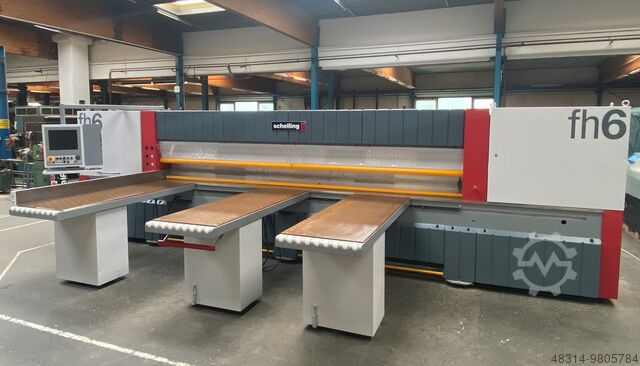

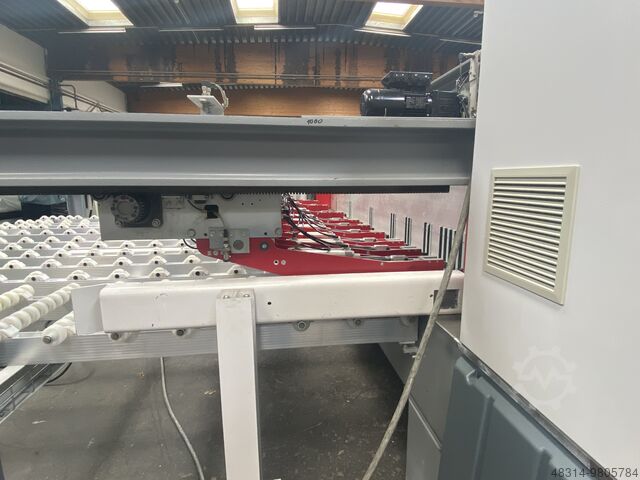

Zustand: werkstattüberholt (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Schnittlänge (max.): 4.250 mm, Schnitthöhe (max.): 120 mm, Schnittbreite (max.): 4.100 mm, Hauptsägeblattdurchmesser: 460 mm, Leistung: 21 kW (28,55 PS), Maschinentyp: fh6 430-410 / HT220 / MCS-Evolution / Win 10 Schnittlaenge: 4.250 mm Schnittbreite: 4.100 mm Baujahr: 2007 Saegeblattueberstand max.: 135 mm Saegeblattdurchmesser max.: 460 mm Hauptsaegemotor: 21 kW Vorritzaggregat Vorritzer-Saegeblattdurchmesser max.: 200 mm Pakethoehe max.: 120 mm Pakethoehe min.: 3 mm Saegevorschub vorwaerts: 6 bis zu 150 m/min Saegevorschub rueckwaerts: bis zu 150 m/min Einschub: bis 80 m/min (Europa: vorwaerts 25 m/min gem. EN 1870-13) Anzahl Klemmer: 7 Stück grip push Klemmer Klemmeroeffnung: 125 mm Heb- und Senkeinrichtung für Klemmer Streifenausrichter vor und nach dem Druckbalken Luftkissentische: 3 Stück (2100 x 700 mm) Maschinentisch: schwere Stahlkonstruktion „Closed Frame Construction“ feinst bearbeitete Stahl-Tischoberfläche Blodpfolni T Eex Ah Asp Schnittlängenautomatik Scherenhubtisch: - Plattenbreite 2200 mm - Plattform - Hydraulikaggregat - Max. Belastung: 6,0 Tonnen - Abschiebewagen - Zahnstangenantrieb - Antrieb mit Frequenzumformer - Antriebswelle - Abschieber: - Anzahl: 2 Stück - Plattendicken ≥ 6 mm - Tastspindel zu automatischen Pakethöheneinstellung - schwimmend gelagert - Winkelanschlag am Rollentisch - Länge: 1450 mm, gemessen von der Sägelinie - Massive Stahl-Schweißkonstruktion - Präzisionsbearbeitete Anschlagfläche - Paketausrichter für Längskanten - Anzahl: 2 Stück - für Abschieberbeschickung - Heb- und senkbare Ausrichtnocke - pneumatischer Ausrichthub - Gegenhalter: - Anzahl: 2 Stück - für Plattendicken ≥ 6 mm Diese Maschine ist in sehr guten Zustand und einwandfrei funktionsfähig. Sie wird bei uns im Haus überholt, geprüft und getestet. Irrtümer und Änderungen in den technischen Daten und Informationen vorbehalten! (angezeigte Fotos sind Symbolfotos)

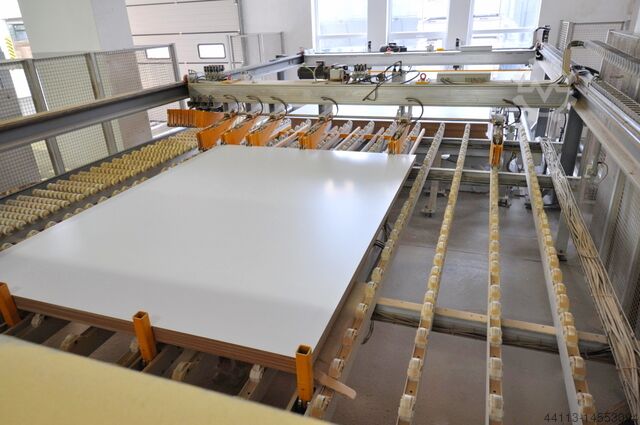

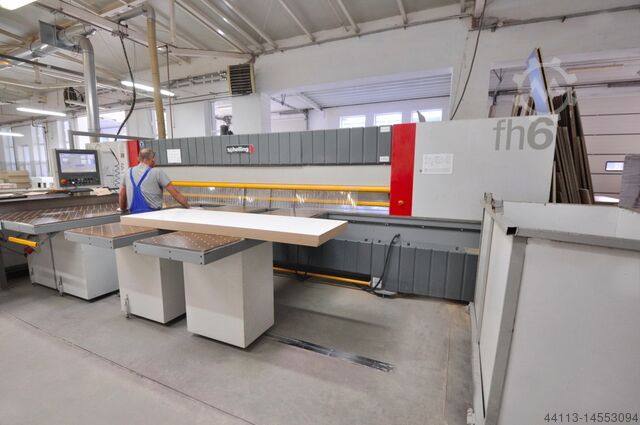

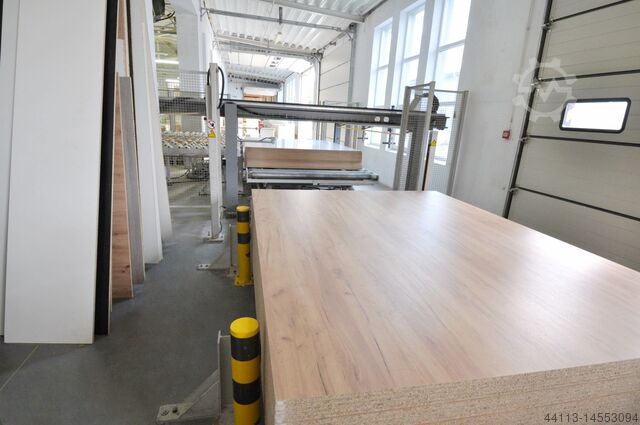

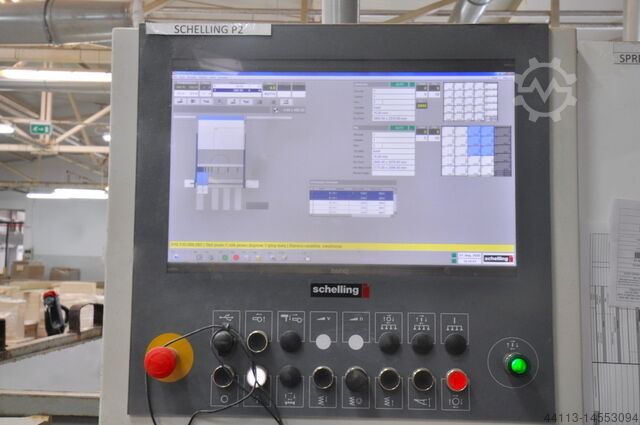

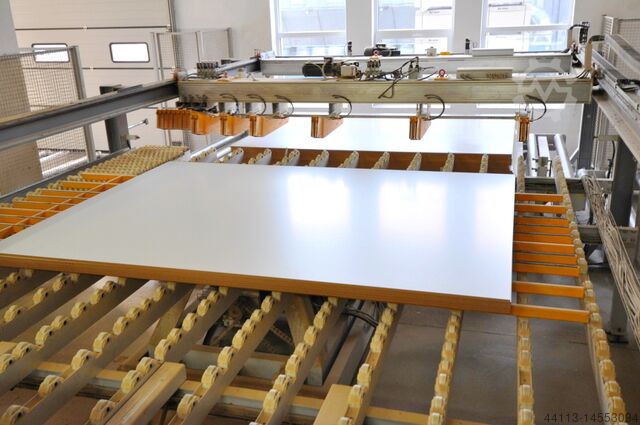

Zustand: sehr gut (gebraucht), Plattenaufteilsage - Mit Hubtisch hinten Steuerung MCS Evolution 2.0 mit Software SP2 auf Windows XP Hubtisch (mm) 2200 x 4250 Programmschieber Teilt Spannzangen 7 Max. Schnittbreite (mm) 4250 Max. Sägeblattüberstand (mm) 135 Bodpoillukjfx Ah Ajlp Max. Spannzangenöffnung (mm) 125 Vorritzsäge (Max Säge Durchmesser 200 mm) Hauptsäge (Max Säge Durchmesser 460mm / Leistung KW 21 / HP 28) Regelbare Sägewagenvorschub (m/min) 6 - 150 Vordere Luftkissentischen (Nr.) 3 Gesamtanschlusswert (kW) 43 (ca.) OPTIONAL: Optimierungssoftware: HPO

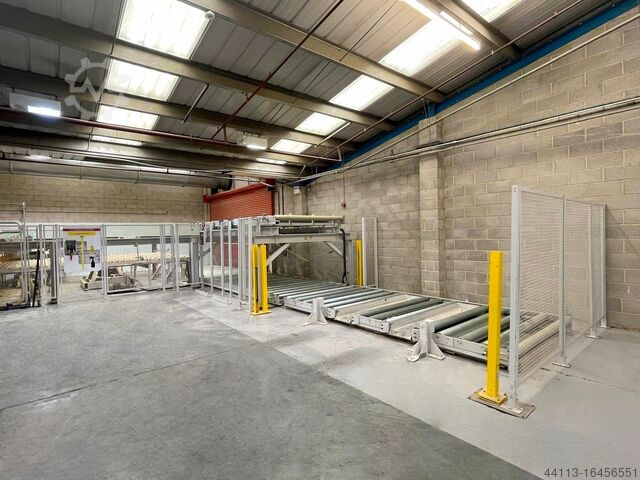

Zustand: sehr gut (gebraucht), Plattenaufteilsage - Horizontal - Mit Hubtisch hinten Steuerung MCS Evolution Blsdpfx Ahop N D Atj Asp Software Angetriebene Rollenbahnenzur (mm 5400 x 2200 ca.) - OPTIONAL Hubtisch (mm) 4420 x 2200 Nr. 2 Hinteren Schieben (1 mit Spannzangen) Nr. 9 Spannzangen Max. Schnittbreite (mm) 4300 Nutzhub des Einschiebers (mm) 4300 Max. sageblattunberstand (mm) 135 Max spannzangenoffnung (mm) 125 Vorritzsäge (Max Säge Durchmesser) mm 20 / Kw 1,9 Hauptsäge (Max Säge Durchmesser / Leistung) mm 480 - Kw 27 Regelbare sagewagenvorschub (m/min) 6 - 150 Nr. 4 Vordere lufkissentischen Gesamtanschlusswert (kW) 36 (ca.)

Zustand: sehr gut (gebraucht), Plattenaufteilsage - Horizontal - Mit Hubtisch hinten Steuerung MCS Evolution Software Hubtisch (mm) 4300 x 2200 Nr. 2 Hinteren Schieben (1 mit Spannzangen) Nr. 8 Spannzangen Max. Schnittbreite (mm) 4200 Nutzhub des Einschiebers (mm) 4200 Max. sageblattunberstand (mm) 135 Max spannzangenoffnung (mm) 125 Vorritzsäge (Max Säge Durchmesser) mm 20 Hauptsäge (Max Säge Durchmesser / Leistung) mm 460 - Kw 21 Regelbare sagewagenvorschub (m/min) 6 - 150 Nr. 1 Vordere lufkissentischen mit Drehvorrichtung zu 90° (mm 2100 x 4100) Bjdpfxoq Rffis Ah Aolp Gesamtanschlusswert (kW) 36 (ca.)

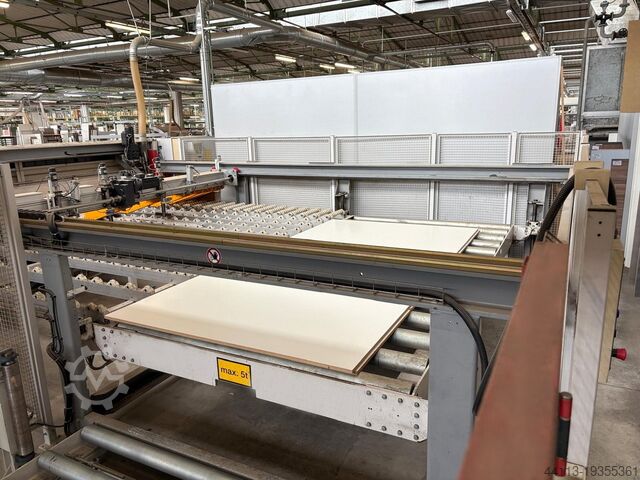

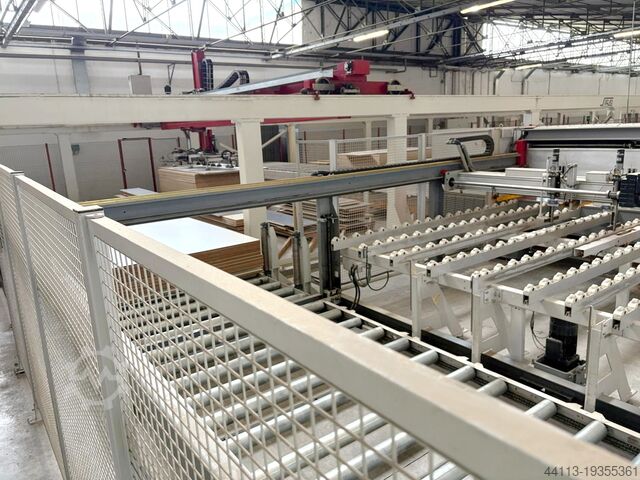

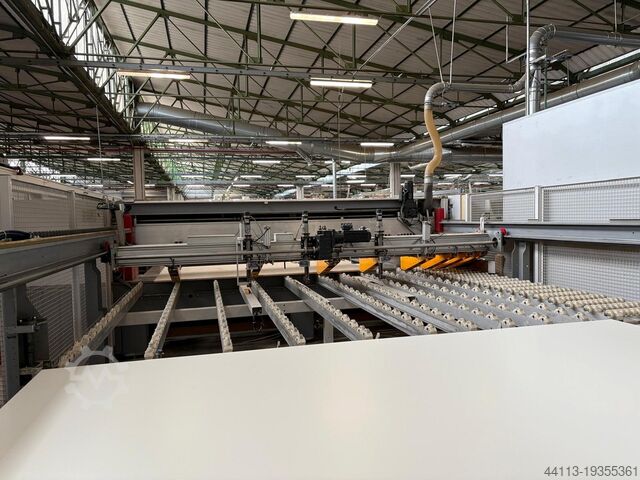

Zustand: sehr gut (gebraucht), O04024) AUTOMATISCHES FLÄCHENLAGER für PLATTEN - SIRIO Gesamtflächenbedarf (mit Plattensäge) mm 10000 x mm 47000 (ca.) Bewegliche obere Brücke (auf der X-Achse), mit beweglichem Schlitten (auf der Y-Achse) und relativer Vakuumsaugerbaugruppe (beweglich auf der Z-Achse) Max. Geschwindigkeit bewegliche obere Brücke (auf der X-Achse) 150 m/min (ca.) Geschwindigkeit des Fahrschlittens (auf der Y-Achse) 150 m/min (ca.) Vakuum-Saugnapf-Montagegeschwindigkeit (beweglich in der Z-Achse) 60 m/min (ca.) Vakuum-Saugnapf-Baugruppe, um 90° drehbar Automatisches Verwaltungssystem (durch Scanner) der zugeschnittenen Platte (die jedoch im Lager verbleibt) O04025) PLATTENAUFTEILSÄGE Mit hinterem Hubtisch Mod. FH6 430 Steuerung MCS Evolution. Software SIEMENS WinAC RTX Nr. 1 Hintere Schieber Programmschieber Teilt - DUPLUS2. Nr. 12 Spannzangen Max. Schnittbreite (mm) 4300. Nutzhub des Einschiebers (mm) 4300. Max. Sägeblattüberstand (mm) 135 Vorritzsäge (max. Säge Durchmesser) mm 200 Bsdpfowrz Dbox Ah Aolp Hauptsäge (max. Säge Durchmesser / Leistung) mm 460 / Kw 21 Regelbare Vorschubgeschwindigkeit vom Sägewagen (m/min) 1 - 150 Nr. 4 vordere Luftkissentische Gesamtanschlusswert (kW) 33 (ca.)

Zustand: sehr gut (gebraucht), Plattenaufteilsage - Horizontal - Mit Hubtisch hinten Steuerung MCS Evolution Software Blodoq Rfahjpfx Ah Aop Angetriebene Rollenbahnenzur (mm 4500 x 2200 ca.) Hubtisch (mm) 4300 x 2200 Drehvorrichtung (für platten) zu 90° Nr. 2 Hinteren Schieben (1 mit Spannzangen) Programmschieber Teilt Nr. 10 Spannzangen Max. Schnittbreite (mm) 4300 Nutzhub des Einschiebers (mm) 4300 Max. sageblattunberstand (mm) 135 Max spannzangenoffnung (mm) 133 Vorritzsäge (Max Säge Durchmesser) mm 20 Hauptsäge (Max Säge Durchmesser / Leistung) mm 460 - Kw 27 Regelbare sagewagenvorschub (m/min) 0 - 150 Nr. 4 Vordere lufkissentischen Gesamtanschlusswert (kW) 36 (ca.)
