Verschiedene maschinen

SCHAUBLIN

Zustand: werkstattüberholt (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 341883, TECHNISCHE DATEN Kapazitäten: Maximaler Drehdurchmesser: 270 mm Maximaler Drehdurchmesser über dem Support: 160 mm Spitzenhöhe über dem Support: 83 mm Maximaler Drehdurchmesser über Bett: 430 mm Drehlänge (je nach Ausstattung): 630 mm Spindelstöcke: Genormter Spindelkopf, für den Einsatz verschiedener Spannzangen und Futter mittels Adapterzubehör. Zubehör für SCHAUBLIN-Spannzangen: B45/F66 Maximaler Stangendurchlass: Ø 36 mm / 60 mm Standard-Automatikfutter, Ø: 210 mm Direktantrieb durch AC-Motor, Leistung bei 100% / 50% ED: 15/18,5 kW Maximales Drehmoment bei 100% / 50% ED: 135/165 Nm Maximale Spindeldrehzahl: 4000 min⁻¹ Spindelpositionierung, Inkrement: 0,1° C-Achse: Programmierte Auflösung: 0,001° Spindelklemmung: 80 Nm Pneumatischer Klemmzylinder: 3400 daN Planschlitten: Querweg X-Achse: 230 mm Auflösung am Radius: 0,0005 mm Antrieb durch AC-Motor, Nenndrehmoment: 3 Nm Kugelumlaufspindel, Ø x Steigung: 32 x 5 mm Längsweg Z-Achse: 720 mm Auflösung: 0,001 mm Antrieb durch AC-Motor, Nenndrehmoment: 6 Nm Kugelumlaufspindel, Ø x Steigung: 32 x 10 mm Vorschübe: Arbeitsvorschub, X/Z-Achsen stufenlos: 0–5000 mm/min Eilgänge, X-/Z-Achse: 8/10 m/min Vorschubkraft X-/Z-Achse: 420/670 daN Revolver-Werkzeugsystem: Anzahl Werkzeugstationen: 12 Anzahl angetriebene Werkzeugstationen: 6 Antrieb durch AC-Motor, Leistung im Kurzzeitbetrieb: 3,7 kW Maximales Drehmoment im Kurzzeitbetrieb: 36 Nm Maximale Antriebsdrehzahl: 5000 min⁻¹ Fedpfxezb U Epo Amzjph Normaufnahme für Werkzeughalter: VDI 30 Maximaler Meißelquerschnitt: 20 x 20 mm Integrierte Kühlung Indexierung in beide Drehrichtungen Kühlschmierstoffanlage: Tankvolumen: 120 Liter Pumpenfördermenge: 10 l/min Druck: 5 bar Inventar 2230043 beinhaltet: 1 x Fanuc 18i Steuerung 1 x Spindelstock A2-6 1 x 12-fach Revolver VDI 30 für 6 angetriebene Werkzeuge 1 x pneumatisch gesteuerte Reitstockunterstützung 180-65.200 1 x SCHUNK Dreibackenfutter Rota-s 200-52 A2-6’’ 1 x rotierende Reitstockspitze Brucker CM5 1 x radiales Bohr-/Fräskopf ESX-25 max. 5000 min⁻¹ ohne EX-Mutter, Ref. 4100.00552 1 x axiales Bohr-/Fräskopf ESX-25 max. 5000 min⁻¹ ohne EX-Mutter, Ref. 4100.00550 1 x dito KENNAMETAL ESX-25 ohne EX-Mutter 1 x dito EWS ESX-25 ohne EX-Mutter 4 x radialer linker, kurzer Werkzeughalter Form B2 Ref. 4100.0100 1 x Spannzangenhalter ESX-25 Form E3 mit EX25 Mutter und Spannzange Ø 5 mm 1 x dito ohne EX25 Mutter 3 x Gewindeschneidspannzangen Ø 4,5 – 6 und 8 mm 1 x Werkzeughalter für Wendeschneidplattenbohrer Aufnahme Ø 40 mm, Form E1 Ref. 4100.00124 1 x dito Aufnahme Ø 32 mm Ref. 4100.00107 1 x dito Aufnahme Ø 20 mm Ref. 4100.00105 1 x Ausdrehstangenhalter Ø 8 mm Form E2 Ref. 4100.00108 1 x dito Ø 10 Ref. 4100.0109 1 x dito Ø 12 Ref. 4100.0110 2 x dito Ø 16 Ref. 4100.0111 1 x dito Ø 20 Ref. 4100.0112 1 x dito Ø 25 Ref. 4100.0113 1 x dito Ø 32 Ref. 4100.0115 1 x dito Ø 32 GARANT lang 5 x Stahl-Schutzstopfen Form Z2 Ref. 4100.00130 1 x axialer Werkzeughalter links, Kraft C4 Ref. 4100.00103 1 x pneumatisch gesteuerte Reitstockunterstützung CM 5 Ref. 180-65.200 1 x Halterung für Mikroskop allein Ref. 180-60.005 1 x Kühlschmierstoffeinrichtung OPTION 1 x Gehäuselünette mit 3 Mitnehmern für Ø 30 – 120 mm Ref. 180-70.200 CHF 2.500,-- zzgl. MwSt. Technische Angaben unter Vorbehalt von Irrtümern oder Auslassungen, unverbindlich.

Zustand: sehr gut (gebraucht), Baujahr: 1997, Steuerung Fanuc Series 20-T Drehdurchmesser 330 mm Stangendurchmesser 42 mm Drehlänge 650 mm Drehzahlen 5.000 min-1 8-fach Revolver Fsdpezb R Iaefx Amzsph Minimalmengenschmierung

Zustand: gebraucht, TECHNISCHE DATEN - Hübe : 320 x 150 x 375 [mm] - Abstand vertikale Spindel - Tisch Fläche : 310 [mm] - Abstand horizontale Spindel - Tisch Fläche : 410 [mm] - Spindel Geschwindigkeiten (stufenweise Regelung) : 58-2000 [U/min.] - Spindel Kegel : 30 ISO Fjdpfxsuhbw No Amzeph - Vorschübe : 12-400 [mm/min] - Schnelle Vorschübe : 1200 [mm/min] - Versorgung : 3 x 380 [V/50 Hz] - Motor Leistung : 1.5 [kW] - Gesamte installierte Leistung : 2.1 [kW] - Maschine Raumbedarf : 1500 x 1100 x 1600 [mm] - Maschine Gewicht : ugf. 700 [kg] ZUBEHÖR - Drehbarem Schraubstock - Berieselungsanlage

Zustand: gebraucht, Spannzangensatz, Drehfutter-Spannhülsenaufnahme für Zugspannzangen Spannzangenfutter, Spannzangenaufnahme, Spannzangeneinrichtung passend für BOLEY - LEINEN - SCHAUBLIN - WEILER Zug-Spannzangen-Typ: 367E K28 DIN 6341 Spannzangendurchmesser: 28 mm Spannzangenlänge: ca. 105 mm Spannzangengewinde : TR 28 x 1,5 mm Spannkegel: 40° - Zugrohr mit Innengewinde M 28 x 1,5 mm, Handrad für das manuelle Anziehen der Spannzange - Länge Zugrohr bis Anschlagbund innen am Handrad, 457 mm - Außendurchmesser Zugrohr Ø 31 mm auf 390 mm Länge, Ø 32,5 mm auf 67 mm Länge - 31 Stück Zugspannzangen: Ø 1 / 2 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5 / 9,5 / 10 11 / 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 20,5 / 21 / 22 / 23 / 24 mm Gewicht komplett: ca. 10 kg guter Zustand Fpjdpfx Aezbhu Demzeh

Zustand: sehr gut (gebraucht), Baujahr: 1997, Funktionsfähigkeit: voll funktionsfähig, WENIG BENUTZT – GE FANUC 20-T Fpsdpoy U Ntpofx Amzoh

Zustand: sehr gut (gebraucht), Baujahr: 1978, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: BL278700, Spitzenhöhe: 150 mm, Drehdurchmesser über Planschlitten: 177 mm, Spindelbohrung: 40 mm, Drehdurchmesser: 340 mm, Spindelnase: Camlock D 1-4, Art des Eingangsstroms: Drehstrom, Gesamtlänge: 1.730 mm, Gesamthöhe: 1.300 mm, Gesamtbreite: 970 mm, Spindeldrehzahl (max.): 3.000 U/min, Spindeldrehzahl (min.): 55 U/min, Leergewicht: 1.250 kg, Gesamtgewicht: 1.250 kg, Zum Verkauf steht eine Schaublin 150 Präzisions Drehmaschine aus der Schweiz. Eine der besten konventionellen Drehmaschinen die jemals gebaut wurden. Die Maschine wurde überholt. Die Spindel wurde neu gelagert. Der Lagersatz wurde bei Schaublin bestellt. Die Führungen wurden geschabt. Drehproben mit 30mm Rundstahl sind auf 200mm 0,002mm Zylindrisch. Zur Maschine gibt es eine Menge Zubehör: -Reishauer 3 Backenfutter 2x -Original Multifix B Mivesa Stahlhalter -Spannzangeneinrichtung mit Hebelspanner -Schaublin B32 Spannzangensatz 2 bis 28mm vollständig in 0,5mm Abstufung mit MK5/B32 Reduzierhülse und Zugrohr. -Lünetten -Maschinen Dokumentation mit Katalog -Vollständiger Standard Wechselräder Satz plus Sonder Zahnräder -Konventioneller Stahlhalter von Schaublin -Feste und Mitlaufende Körnerspitze -Albrecht Bohrfutter Fodpfey Uqx Hjx Amzsph -Kühlmitteleinrichtung -Digitalanzeige Die Maschine hat die letzten Jahre nicht viel gearbeitet. Wurde sporadisch benutzt. Extrem stabil gebaut, zum Hartdehen geeignet. Spitzehhöhe: 150mm Spitzenweite: 630mm Spindelbohrung Ø40mm Drehzahl stufenlos 55-3'000 U/min Vorschub 0.05-0.35 mm/ U Spindelkonus MK5 Reitstockkonus MK3 Drehdurchmesser über Planschlitten: Ø177mm Drehdurchmesser über Bett: Ø340mm Motor: 4.5kW Dimensionen 1'730x970x1'300mm Gewicht: 1250kg Die Maschine kann nach Absprache gerne in 5023 Salzburg besichtigt und unter Strom getestet werden.

Zustand: einsatzbereit (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 700 mm, Verfahrweg Y-Achse: 250 mm, Verfahrweg Z-Achse: 490 mm, Tischbreite: 305 mm, Tischlänge: 1.100 mm, Gesamtgewicht: 2.000 kg, Eingangsspannung: 400 V, Schaublin 53 in gutem Zustand. ISO-40. 5,1 kW. Fpjdpjy A Nbiefx Amzsh

Zustand: einsatzbereit (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 510 mm, Verfahrweg Z-Achse: 510 mm, Eilgang X-Achse: 30 m/min, Eilgang Y-Achse: 30 m/min, Eilgang Z-Achse: 30 m/min, Steuerungshersteller: FANUC, Steuerungsmodell: Series 0i/-MC, Gesamthöhe: 2.580 mm, Gesamtlänge: 2.150 mm, Gesamtbreite: 2.470 mm, Tischbreite: 750 mm, Tischlänge: 540 mm, Gesamtgewicht: 4.500 kg, Spindeldrehzahl (max.): 8.000 U/min, Betriebsstunden der Spindel: 1.480 h, Spindelnase: ISO40, Anzahl der Spindeln: 1, Anzahl der Steckplätze im Werkzeugmagazin: 20, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Die Schaublin 60 CNC ist ideal einsetzbar für hochpräzise Arbeiten und Kleinserien. Diese Maschine ist bekannt für ihre sehr hohe Maß- und Formgenauigkeit, exzellenten Rundlauf der Spindel sowie erstklassige Oberflächengüte – beispielsweise für den Werkzeugbau, die Feinmechanik oder die Medizin-/Schmuckindustrie! Die Maschine ist serienmäßig ausgestattet mit: - Interne Kühlung (TSC) - Elektronisches Handrad - Originaldokumentation - Ca. 30 Zugbolzen Fjdoyu Rpkopfx Amzeph

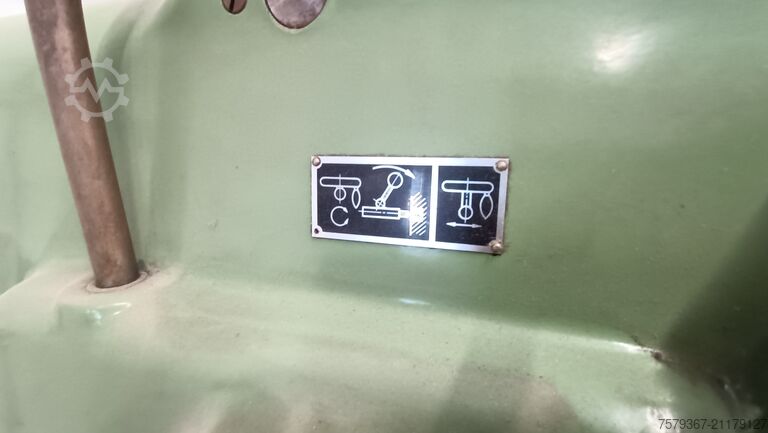

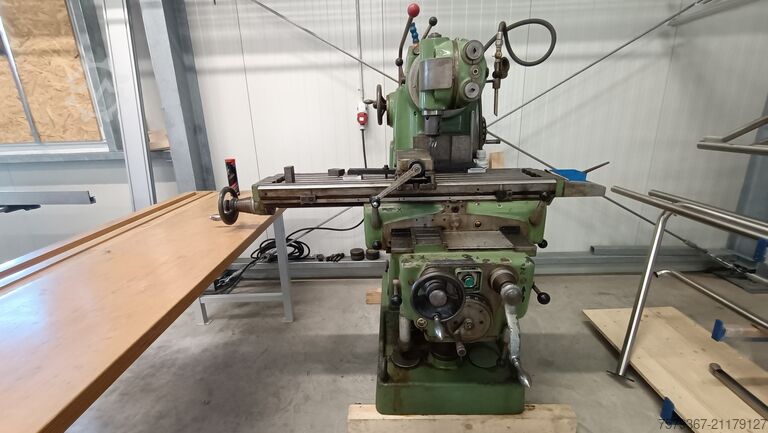

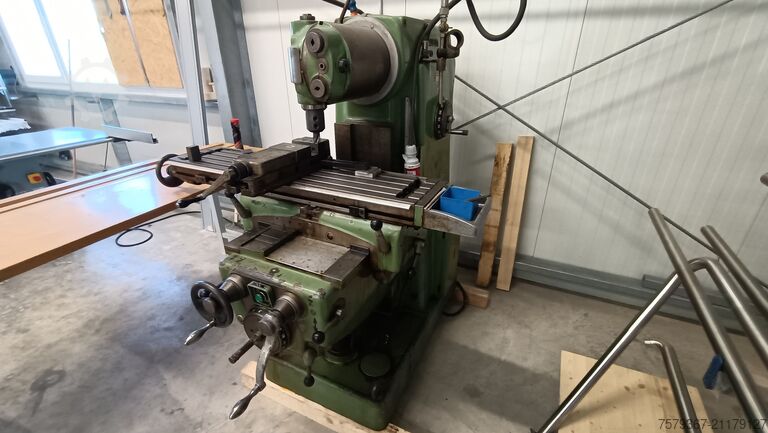

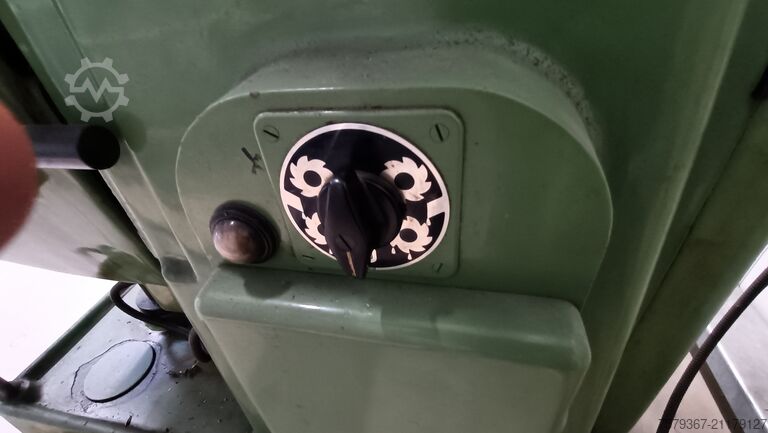

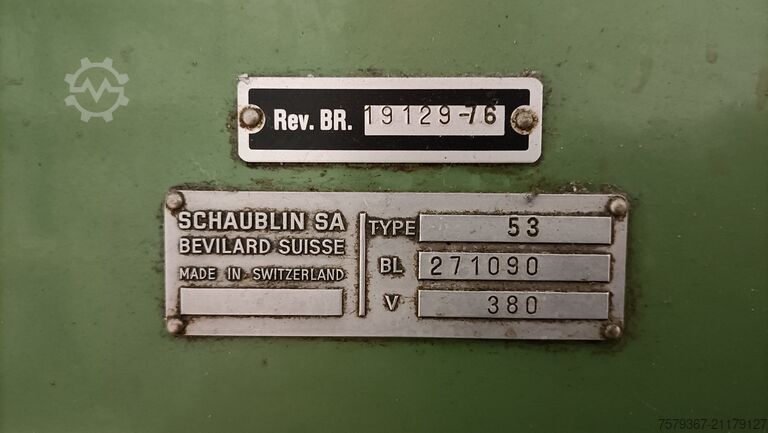

Zustand: gut (gebraucht), Baujahr: 1964, Funktionsfähigkeit: voll funktionsfähig, Vorschublänge X-Achse: 700 mm, Vorschublänge Y-Achse: 250 mm, Vorschublänge Z-Achse: 490 mm, Verfahrweg X-Achse: 700 mm, Verfahrweg Y-Achse: 250 mm, Verfahrweg Z-Achse: 490 mm, Gesamthöhe: 1.720 mm, Gesamtbreite: 1.920 mm, Gesamtlänge: 2.250 mm, Tischbreite: 305 mm, Tischlänge: 1.100 mm, Gesamtgewicht: 2.000 kg, Platzbedarf Breite: 1.920 mm, Platzbedarf Länge: 2.250 mm, Platzbedarf Höhe: 1.720 mm, Ausstattung: Dokumentation/Handbuch, Wir bieten diese gut erhaltene Schaublin 53 Fräsmaschine, Baujahr 1964, an. Seriennummer: 271090 Technische Daten – Schaublin 53 N Modell: N Längsverfahrweg Tisch (X): 700 mm Vertikalhub (Z): 490 mm Querweg (Y): 250 mm Aufspannfläche Tisch: 1100 × 305 mm Anzahl T-Nuten: 5 Max. Nutbreite: 14 H7 mm Spindelaufnahme (Innenkegel Fräsdorn): ISO 40 Spindelbohrung: 25,2 mm Hauptmotor: 3 / 1500 kW·t/min Eilgang-Vorschubmotor: 1,2 / 3000 kW·t/min Leistung: 5,1 kW Eilganggeschwindigkeit: 3500 mm/s Fodpfxjyhm D Do Amzjph Abmessungen (L×B×H): 2250 × 1920 × 1720 mm Gewicht: 2000 kg Unterlagen vorhanden Zubehör vorhanden: Teilapparat, Lünette, Backenfutter, Zentrierspitze, diverse Spannelemente und Zubehör Wenn Sie Rückfragen haben oder mehr Informationen benötigen, schreiben Sie uns gerne eine Nachricht oder rufen uns an.

Zustand: sehr gut (gebraucht), Die gebrauchte SCHAUBLIN 120 VM Präzisions-Paralleldrehmaschine ist eine mittelgroße/kleine Schweizer Handdrehmaschine mit 120 mm Spitzenhöhe, 600 mm Spitzenweite und 25 mm Spindelbohrung. Komplette Maschine mit Vorschüben und diversem Zubehör, bereits komplett mit Schaltschrank und Sicherheitseinrichtungen; Ausstattung und Zustand wie abgebildet. Fpedswqxcfopfx Amzoh
