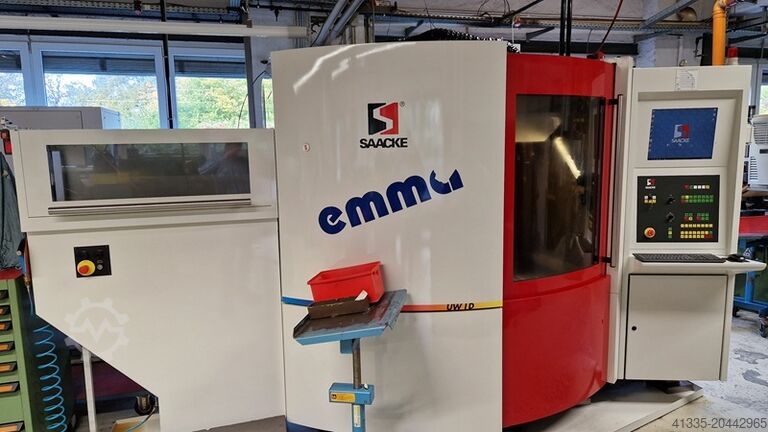

Werkzeugschleifmaschine

SAACKE UWIF

Baujahr: 2008, Zustand: einsatzbereit (gebraucht), Gesamtgewicht: 3.800 kg, Spindeldrehzahl (max.): 600 U/min, Anzahl der Achsen: 5, Diese 5s SAACKE UWIF Rundschleifmaschine wurde im Jahr 2008 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 600 U/min und eine starke Schleifspindel-Spitzenleistung von 16 kW. Die Maschine unterstützt eine Vielzahl von Werkstückgrößen mit einem maximalen Durchmesser von Ø 20 mm und einer Gewichtskapazität von 1 kg. Wenn Sie auf der Suche nach hochwertigen Schleifmöglichkeiten sind, sollten Sie die SAACKE UWIF Rundschleifmaschine in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details. • Werkstückträger A-Achse: Direktantrieb/Hohlwellenmotor; Teilgenauigkeit ±15"; Teilungsmöglichkeiten 1-999; kumulativer Steigungsfehler bei 100 mm: 8 µm; Drehzahl max. 600 U/min • Werkzeughalter: ISO 50 • Spindelspiel Haltehülse: max. 28 mm (mit automatischer Klemmung: Ø20 mm) Fsdpfxeyiz R Ue Ak Ujgg • Nominale Antriebsleistung: • Schleifspindel S1-100%: 7,5 kW; Spitze: 16 kW • X-Achse Längsverschiebung: 2 kW • A-Achse Werkstückträger: 2 kW • Z-Achse Querschlitten: 2 kW • Y-Achse Schleifkopfschlittenhöhe: 2 kW • B-Achse Schleifkopfrotation (Rundtisch): 2 kW • Positionsmesssysteme: • A-Achse: Direktes Messsystem • B-, X-, Y-, Z-Achse: Indirektes Messsystem • Auflösung X/Y/Z: 0,0001 mm (0,1 µm) • Auflösung A/B: 0,0001° • Elektrischer Anschluss: 20 kW / 50 A; Betriebsspannung 400 V, 50 Hz; Steuerspannung 24 V; Beleuchtungsspannung 230 V; Vorsicherung: separate Versorgung vom Netz • Druckluft: 15-17 Nm³/h; Druck min/max 6/8 bar (600/800 kPa); Qualität ≥ Klasse 4 (ISO 8573-1) • Steuerung & Software: CNC NUM Axium Power 1050 mit PC, Programmspeicher 512 k; Software NUMROTOplus (Dongle/Hardlock erforderlich); Nullpunkte kalibriert mit beiliegender Messanleitung (keine markierten Referenzpunkte) Zusätzliche Ausstattung • Optionen Werkstückwechsler (Automation): • Option 1: Pick-up-Ausführung • Max. Werkstück: Ø20 mm × 120 mm; 1 kg • Kapazität pro Palette: • Ø3,0-5,0 mm Schaft: 40 Stück • Ø5,1-8,0 mm: 32 Stück • Ø8,1-11,0 mm: 28 Stück • Ø11,1-14,0 mm: 24 Stück • Ø14,1-20,0 mm: 20 Stück • Option 2: Kettenlademagazin (mit Greifereinheit) • Kapazität: 64 Werkstücke • Max. Werkstück: Ø32 mm × 200 mm; 2,5 kg • Merkmale: Chaotisches Laden verschiedener Werkstücke; automatischer Wechsel der Spannzangen möglich • Haltehülsen: Ø6, 8, 10, 12, 14, 16, 20 • Option externer Kettenlader: erhöht das Maschinengewicht auf ca. 3.800 kg und den Platzbedarf auf 3.000 mm × 1.875 mm • Kühlmittelfiltersystem (TRANSOR): bauseits zu stellen; Luft für Rückspülung ca. 700 Nl/min für 5 min alle 6-9 Stunden
