Drehbare Rollenbahn für Fensterrahmen

Ruchser

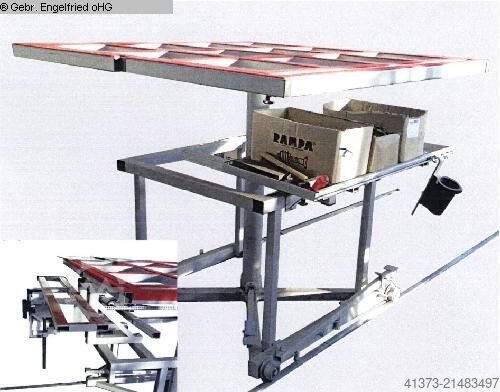

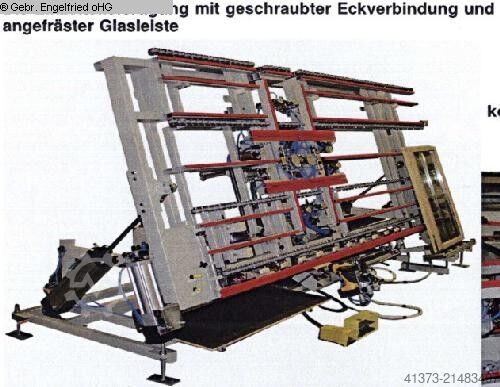

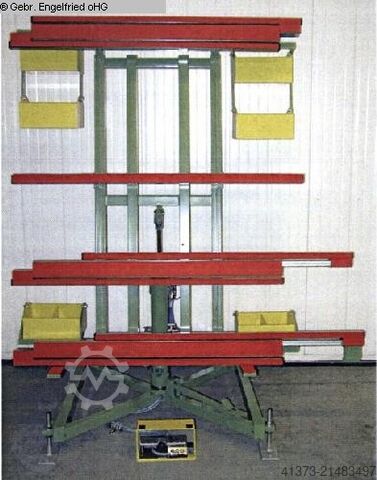

Zustand: neu, In nebenstehen PDF-Dokument finden Sie die Beschreibung der Positionen - Preise auf Anfrage! RUCHSER Standardangebot mit Layout für eine Holzfenster-Fertigung mit angefräster Glasleiste und geschraubter Eckverbindung. Tagekapazität ca. 15 Fenster Fertigung bestehend aus: Pos. 1.0 - Artikel 107850000 RU-PWD-H1600/130/4 Profilwagen doppelseitig Länge 1600 mm, Breite 850 mm, Höhe 2140 mm für horizontale Lagerund und Transport von Profilzuschnitten. 12 Ablagearme je Säule fest verschweißt mit der Säule, 2 Mittelsäulen verstellbar, lichter Abstand der Ablagearme 130 mm, Tiefe der Ablagearme je Seite 400 mm, Ablagearme mit Filz belegt, mit 4 Kunststoff- lenkrollen, Durchmesser 150 mm, davon 2 mit Stopeinrichtung. Pos. 2,0 - Artikel 0150001 RU-M Dreh - Kipptisch manuell kippbar, Auflagefläche 1300 x 1400 mm, mit 4 steckbaren Verlängerungen je 1000 mm lang, inkl. Werkzeugablage, ohne Wetterschenkel- ausspaarung. Pos. 2.1 - Artikel 5009-1 2 Ablagekästen mit je 2 Fächern (für RU-4; RU-2/4) Pos. 2.2 - Artikel 5062-1 Auszug nach links und rechts 500 mm und nach oben 7000 mm mit je einem Stützfuß abklappbar Pos. 2.2 - Artikel 5012-1 Schwenkbare Verlängerungsrohre Länge 700 mm (max. 3 Paare) Pos. 2.4 - Artikel 6125-2 Eckenmontagevorrichtung Ijdsytx Urepfx Afrjhw aös rechtwinklige Anschläge pneumatisch absenkbar mit Spanneinheit für 2 Profile an RU-M montiert Pos. 2.5 - Artikel 2069-1 Kippeinrichtung statt manuell, pneumatisch bedienbar Pos. 3.0 - Artikel 10782000 RU-EW-2S Lagerwagen zweiseitig Lagerkapazität max. 36 Stück Flügelrahmen in L - förmig verschraubt, Länge 1200 mm, Tiefe 800 mm, Höhe 2200 mm, Auflageholme mit Filz belegt, 4 Lenkrollen, 2 mit Stopper Pos. 4.0 - Artikel 6600000 RU-KWI-1000 Kommissionswagen im unbeladenen Zustand ineinanderschiebbar, Länge 1120 mm, Breite 1100 mm, Nutzbreite 850 mm, Höhe 1900 mm, Anlagehöhe 1500 mm, Tragkraft 750 kg, fahrbar durch 4 Kunststoff-Lenkrollen, Durchmesser 150 mm, davon 2 mit Stopeinrichtung, 2 Auszüge links und rechts je 350 mm Länge, max. 1800 mm und Höhe max. 2100 mm Pos. 5.0 - Artikel 740-300 RU-DH-F2 Doppelhaspelwagen für 2 Rollen bis Rollengröße 620 x 350 mm (ohne Spule), bis Rollengröße 800 x 350 mm (mit Spule), mit 4 Lenkrollen, davon 2 mit Stopeinrichtung Pos. 5.0a alternativ zu Pos. 5.0 - Artikel 744-200 RU-DH-F4, Doppelhaspelwagen für 4 Rollen bis Rollengröße 620 x 350 mm (ohne Spule), bis Rollengröße 800 x 350 mm (mit Spule), mit 4 Lenkrollen, davon 2 mit Stopeinrichtung Pos. 6.0 - Artikel 7360000 RU-BW-1200 Beschlagwagen mit 16 Unterteilungen, Länge 1200 mm, Breite 700 mm, Höhe 1100 mm, mit 2 Ablageböden, fahrbar durch 4 Kunststoff-Lenkrollen mit einem Durchmesser von 125 mm, davon 2 mit Stoppeinrichtung Pos. 7.0 - Artikel 10009200 RU-FMOG/K Flügel-Montage-Dreh-Kipptisch ...

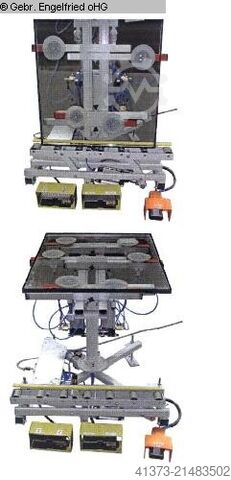

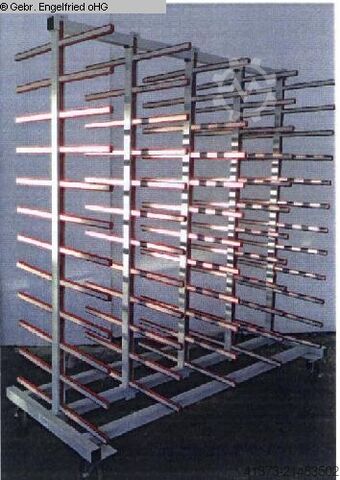

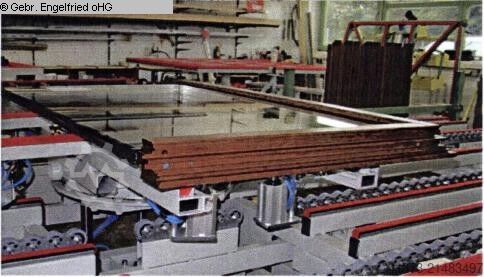

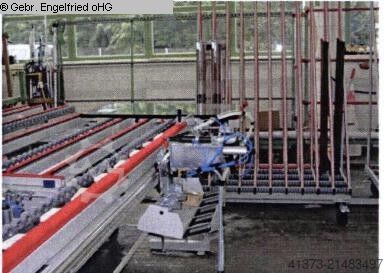

Zustand: neu, Ruchser Standardangebot mit Layout für eine Holzfenster-Fertigung mit angefräster Glasleiste und geschraubter Eckverbindung. Tageskapazität ca. 30 Fenster Fertigung bestehend aus: Pos. 1.0 - Artikel 107850000 1 Stück RU-PWD-H1600/130/4 Profilwagen doppelseitig, Länge 1600 mm, Breite 850 mm, Höhe 2140 mm für horizontale Lagerung und Transport von Profilzuschnitten. 12 Ablagearmpaare je Säule fest verschweißt mit der Säule, 2 Mittelsäulen verstellbar, lichter Abstand der Ablagearme 130 mm, Tiefe der Ablagearme je Seite 400 mm, Ablagearme mit Filz belegt, mit 4 Kunststofflenkrollen, Durchmesser 150 mm, davon 2 mit Stoppeinrichtung Isdpfeytx Ulox Afrshw Pos. 2.0 - Artikel 10776000 1 Stück RU-MSTR Montagestation für die Rahmenbeschlagteile 3000 mm lang, Breite 600 mm 1 Stück Ablage für Beschlagteile, 1 Stück Auflagetisch mit Filz belegt Arbeitshöhe einstellbar zwischen 900 - 1100 mm (Ohne Schraubeinheiten) Pos. 2.1 - Artikel 6747 1 Stück Laufschiene mit Laufwagen 3000 mm lang Pos. 2.2 - Artikel 6308 1 Stück Balancer für Geräte 3 bis 5,5 kg Pos. 2.3 - Artikel 10778000 1 Stück RU-STS-A Stabschrauber mit automatischer Schraubenzuführung System POWASERT, bestehend aus Stabschrauber und Zuführgerät ADS-MF4, komplett mit Schlauchanschlüssen, Stabschrauber ADS 2445 RD mit Drehmomentabschaltung. Eingestellt auf die beim Kunden verwendete Schraubenführung. Für folgende Schraubenabmessungen geeignet: Schaftdurchmesser: 2,4 - 4,0 mm Schaftlänge 10 - 35 mm Kopfdurchmesser 5 - 8 mm Bei Bestellung müssen Informationen über die Schraube an den Hersteller in Werk geschickt werden. Pos. 3.0 - Artikel 10782000 1 Stück RU-EW-2S Lagerwagen zweiseitig Lagerkapazität max. 36 Stück Flügelrahmen in L - förmig verschraubt, Länge 1200 mm, Tiefe 800 mm, Höhe 2200 mm, Auflageholme mit Filz belegt, 4 Stück Lenkrollen, davon 2 Stück mit Stopper Pos. 4.0 - Artikel 10766000 1 Stück RU-DR-1 Drehtisch mit Fahreinrichtung für Rahmenmontage. Tisch mit Feststellbremse. Auflageplattform mit Querholmen und je einem Auszug nach links und rechts mit Filzauflage. Grundmaße 1400 x 1400 mm, ausziehbar bis 2500 x 1400 mm, Arbeitshöhe 900 - 1100 mm einstellbar Pos. 4.1 - Artikel 5360-01 1 Stück Werkzeugablage fest montiert 1000 x 400 mm für RU-DR-1 Pos. 4.2 - Artikel 6354 1 Stück 3 Doppelmeter Fahrschiene für Fahreinrichtung, Schiene 10 mm hoch Pos. 4.3 - Artikel 6454 1 Stück Fahreinrichtung mit Spurkranzrollen und Feststellbremse Pos. 4.4 - Artikel 6788 1 Stück Eckenschraubvorrichtung. 1 Paar Pneumatisch höhenverstellbare Spanneinheiten zum fixieren der Profile im rechten Winkel. Pos. 5.0 - Artikel 10383000 1 Stück RU-DK-T14/34 Dreh-Kipptisch mit pneumatischer Kippeinrichtung. Arbeitsplattform mit 4 Auflageholmen, Grundmaße 1400 x 1500 mm, ausgezogen 3400 x 2300 mm. Auflagetisch mit Filz belegt. Kipptisch in der Höhe von 900 - 950 mm einstellbar. 2 Stück Aufstellplatten abklappbar und verschiebbar montiert. Tr...

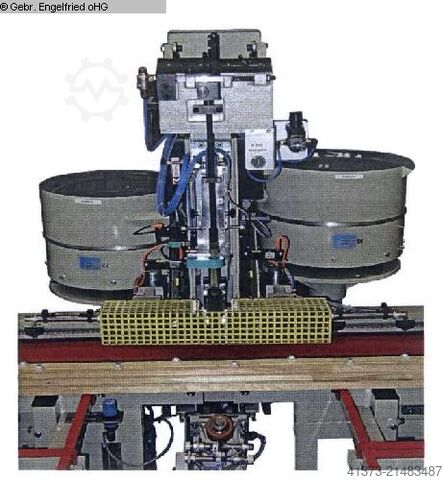

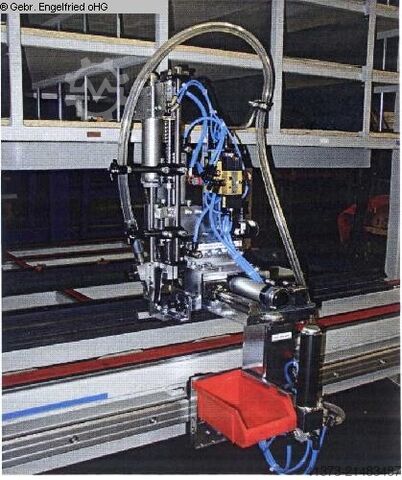

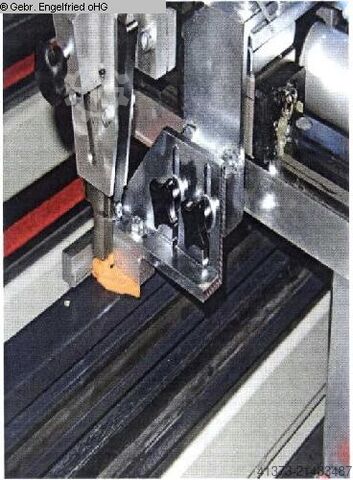

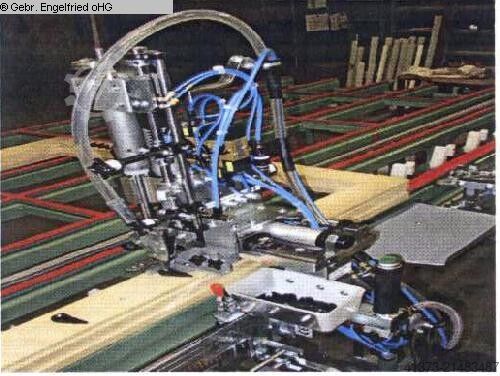

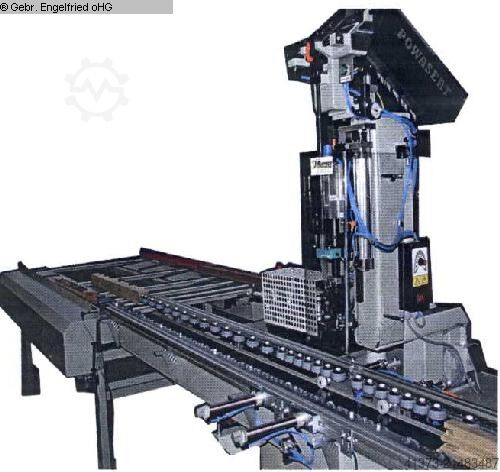

Zustand: neu, Automatisch fuer Einzelstab Ja J/N Automatisch fuer Rahmen Ja J/N RUCHSER Fensterbaumaschinen Clipse setzen bei Holz-Alu Fenstern im Durchlauf und an einem Flügelanschlagtisch. Die untenstehenden Videos zeigen: 1. Cilpsetzautomat montiert an einem Flügelanschlagtisch 2. Clipse setzen am verpressten Rahmen im Durchlauf 3. Clipse setzen am Einzelteil im Durchlauf Prospekt mit Beschreibung finden Sie im nebenstehenden PDF-Dokument. Preise auf Anfrage! (techn. Angaben lt. Hersteller - ohne Gewähr !) Ijdpfx Aoytx T Usfrohw

Zustand: neu, Manuelles Handgerät Ja J/N Automatisch fuer Rahmen Ja J/N RUCHSER Fensterbaumaschinen Clipse setzen bei Holz-Alu Fenstern manuell mit Zuführung. Pos. 1 RU-WAL-C, Beistellwagen mit Ausleger 4000 mm lang, Schwenkbereich 120°,Gesamthöhe 2900 mm, Ablagekästen, 1 Schublade, Gegengewicht 50 kg und 2 Stück Stützfüße Wagenlänge 850 mm,Tiefe 700 mm, fahrbar durch 4 Lenkrollen 2 davon mit Stopeinrichtung, 3 Stück Laufwagen für Schlauchpaket-Schrauber. Pos. 2 Haltevorrichtung für L7355 - ADS-MF 4 automatisches Schraubenzuführgerät an RU-WAL-C, auf ca. 1800 mm montiert Pos.3 Ihsdpeyrtymefx Afrew RU-CS-ST-M, Stabschrauber ADS-2545A mit raubenzuführung ADS-MF4 und Aluhalterbox zur Aufnahme von Dreh-o. Zufuhrkanal wird dem Aluhalter angepasst. Der Schrauber wird manuell geführt und verfügt über eine automatische Drehmomentabschaltung sowie einen manueller Klingenvorschub. Der Klip- oder Drehhalter wird in einem Behältnis/ Box gelagert und manuell lagerichtig über einen Zufuhrkanal manuell zugeführt. Über Druckluft wird der Halter in die richtige Schraubposition befördert. Wahlweise ist es möglich Klip- oder Drehhalter der selben geometrischen Form zu verschrauben. Die Box dient gleichzeitig als Anschlagplatte von oben. Über 2 Positionieran schläge können über Rasterbolzen die Abstände in der Tiefe eingestellt werden. Bei mehr als 3 Schraubpositionen in der Tiefe, ist es ratsam für die Flügel und für die Rahmen je einen Positionieranschlagsatz zu verwenden. Die Abstandsmaße in der Tiefe müssen bei der Bestellung angegeben werden. Pos. 4 Balancer für Geräte 3-5,5 Kg Prospekt mit Beschreibung finden Sie im nebenstehenden PDF-Dokument. Preise auf Anfrage! (techn. Angaben lt. Hersteller - ohne Gewähr !)

Zustand: neu, Montagelinie bestehend aus: Pos. 1.0 / RU-CBM 4000 Arbeitstisch mit um 500mm verlängerter Laufschiene für die zusätzliche Montage einer Aluhalter-Schraubmaschine für RU-CSA-SMB oder RU-CSA-SMZD mit RU-SH Spezialschrauber, Auflagetisch Länge 4000 mm, Breite 1400 mm, Neigung der Arbeitsplattform manuell einstellbar. Aufnahme für Beschlagschere oder Beschlagstanze. 16 Stück schwenkbare Gegenhalter zum Einhängen der Flügel, komplett pneumatisch abklappbar zum ungehinderten Verschieben der Flügel auf der Tischfläche. Einrichtung zum Abtasten der Flügelbeschlaglänge für konstanten und variablen/mittigen Getriebesitz für bereits gebohrte Flügel, farbliche Maßerkennung der Beschläge. RU-SH, Spezialschrauber mit pneumatischer Tiefenabschaltung auf Laufwagen montiert, Sicherheitssteuerung, pneumatischer Höhenverstellung, Schraubenzuführgerät mit automatischer Abschaltung des Füllbehälters (Handeinwurf für eine zweite Schraubenlänge am Spezialschrauber auf Wunsch). RA-8, Revolver-Anschlag für 8 Schraubebenen am Laufwagen montiert. RA-4, Revolver-Anschlag für 4 verschiedene Flügelbreiten am Schwenktisch montiert. Flügelmaßabtastung pneumat. betätigt,Abtastbereich bis 2500mm mit gleichzeitiger Klemmung der Abtastung. PSF - Pneumatische Spannvorrichtung für Flügel. Arbeitshöhe von 900 - 1000 mm einstellbar. Auflagetisch mit Filz belegt. Laufschiene nach links um 800 mm verlängert. Pos. 1.1 / 5035-1 Ijdpfx Aed Ih Huofrjhw Pneumatische Schwenkeinrichtung der Arbeitsfläche mit Fußventil Pos. 1.2 / 0500000 Halterung abgestimmt auf Kundenstanze/schere. Für Montage einer kundenseitig beigestellten Beschlagstanze oder Beschlagschere (Fremdfabrikat) am Flügelmontagetisch. Bitte bei Bestellung Fabrikat angeben !!! Pos. 1.3 / 5597-7 Fahreinrichtung für RU-CBM auf halbrunden Fahrschienen. Die Laufrollen werden links und rechts an dem Grundgestell des Tisches montiert. Pos. 1.4 / 6354-6 3 Doppelmeter halbrunde Fahrschienen 30 x 10 mm. Pos. 1.5 / 0730000 RU-SBL3000/40 Beschlaglager freistehend, Länge 3100 mm, Tiefe 1250 mm,Höhe 2200 mm, Ständergestell auf der Vorderseite ohne Stützen, 40 Fächer, in einer Reihe je 10 Stück durch Trennwände abgeteilt und eine durchgehende Ablage oben, Größe der Fächer: Breite 280 mm, Höhe 150 mm. Pos. 2 RU-CSA-SMB Alu-Halter-Schraubmaschine mit automatischer Schraubenzuführung und manueller Zuführung der Alu-Halter aus einer mitfahrenden Box mit pneumatischer Positioniereinrichtung, Schrauber mit Tiefenabschaltung mit 4-fach Revolveranschlag. Pneumatische Verstelleinrichtung in y-Richtung gegen 2 Stück 6-fach Revolveranschläge. Zufuhrbehälter für die manuelle Zufuhr von Drehhalter oder Clipshalter in quadratischer Form 18,5 x 18,5. Der Halter wird manuell in einen Kanal in der Box geschoben und mit einem pneumatisch betätigten Schieber vor dem Schraubermundstück positioniert. Profiltiefe max. 150 mm, Schraubabstand in y- Richtung max. 120 mm. Pos. 3 RU-S48-A6-350 Säulenschwenkkran für Kettenzug, Mit 6 m Aluminiumausleger Ausführung mit Standsäule, Leichtlaufausleger und Schiebefahrwerk Schwenk- und Katzfahrt händisch durch Ziehen und Schieben an der Last. Ausladung 6 m Bauhöhe 4,461 m Unterkante Ausleger 3,722 m (Oberkante Ausleger 3,9 m) Schwenkbereich max. 270° Lackierung vom Stahlbau in RAL 7035 Die Grundplatte wird am bauseitigen Hallenboden mit ...

Zustand: gut (gebraucht), Baujahr: 2010, Materiallift, Auflegehilfe, Montagelift, Superlift Contractor, Hebelift, Förderband, Gurtförderband, Transportband, die Vorrichtung erlaubt das Auflegen von Profilen auf Maschinen wie Doppelgehrungssägen, Folieranlagen, Verstegmaschinen, Vorlegemagazine, Bearbeitungszentren usw. durch eine Person alleine -Hersteller: Ruchser, Auflegehilfe Typ RU-AH -Tragfähigkeit: 30 kg -Hubhöhe:345 bis 1080 mm -Förderband: Krups KF30 -Förderlänge: 2200 mm -Gurtbreite: 75 mm -Geschwindigkeit: frequenzgeregelt 8 - 50 m/min Isdoyapgljpfx Afrjhw -Abmessungen: 2220/1000/H1370 mm -Eigengewicht: 216 kg

Zustand: neu, Klammerlänge , mm Klammerbreite (Riekerbreite) , mm Ihsdpfx Ajxpi Efjfrjw Schlagenergie , Nm Lackierhilfe zum gleichzeitigen Lackieren von Flügel und Glasleistenrahmen RU-LH Lackierhilfe für Glasleistenrahmen zum Verarbeiten von Klammern L=50mm Länge 700 mm, Breite 500 mm, Arbeitshöhe einstellbar von 700 - 1200 mm. An den 4 Ecken des Glasleistenrahmen wird je 1 Klammer gesetzt. Die Positionierung erfolgt diagonal und so, dass die Klammern ca. 35 mm aus dem Holz hervorstehen, Beim Eindrücken in den Flügelrahmen entsteht eine Klemmung. Zum Lackieren wird der Glasleistenrahmen mit ca. 20 mm Abstand vor dem Flügel positioniert. Nach dem Trocknen bzw. vor der Flügelmontage, wird der Glasleistenrahmen flächenbündig in den Flügel gedrückt und erst vor dem Verglasen wieder entfernt. Die Klammern können dann von Hand wieder herausgezogen werden. Ständergestell mit Auflagetisch vertikal 85°, in der Neigung einstellbar. 2 Stück Ausgleichrahmen für unterschiedliche Glasleistenstärken, Bedienung über Fußventil. Preis auf Anfrage zzgl. Verpackung und Versand Option mit Mehrpreis: Paket Klammern 26 x 50 mm je 4.300 Stück EUR 77,00 Aufnahmen der Lackierhilfe finden Sie am Ende des nebenstehenden Videos! (techn. Angaben lt. Hersteller - ohne Gewähr !)

Zustand: neu, Arbeitslänge 2750 mm Arbeitshöhe 2500 mm Hub des Arbeitstisches 300-1000 mm RUCHSER Verglasungs- und Versiegelungstisch RU-SW3-90° ----- Senkrecht-Arbeitstisch mit Hubeinrichtung und Wendevorrichtung. Besonders geeignet zum Verglasen und beidseitigen Versiegeln von Holzfenstern. Ausstattung: Anlageteil mit Filz belegt Stufenlose pneumatische Hubeinrichtung, Hub von 300 mm – 1000 mm, bezogen auf Rollenbahnhöhe Wendevorrichtung zum beidseitigen Versiegeln, mit Rollenbahn 150 mm Rollenlänge 2 pneumatische Spanner zum Festklemmen des Fensters an der Wendevorrichtung Ausführung mit Spezial-Wendevorrichtung zum Durchschieben des auf der Rollenbahn aufgestellten Fensters bei angelegter (geschlossener) Wendevorrichtung Alternative/optionale Ausstattung auf Anfrage! Pos. 1.0: Artkelnr.: 100000 RU-SW3-90° Senkrecht-Arbeitstisch für Holzfenster mit Wendevorrichtung zum Verglasen und beidseitigen Versiegeln Winkellänge 1970 mm, Öffnungswinkel 90°, max. Arbeitsbreite 2750 mm, Gesamtlänge 3050 mm, Gesamtbreite 780 mm, Anlagehöhe 1600 mm, Anlagefläche mit Filz, Links ODER rechts eine Rolle als Kantenschutz für Elemente bis 2500 mm Höhe. Pneumatische Hubeinrichtung von 300 - 1000 mm. Aufstellfläche als Rollenbahn mit Stahlrollen, Rollenlänge und Rollenteilung 200 mm. ----- Gesamtpreis in dieser Ausführung: auf Anfrage! ----- Optionen mit Mehrpreis: Pos. 1.1: Artkelnr.: 5202 EUR 744,00/Stück Anlageteil mit Rollen aus Gummi, Ø 48 mm, Rollenabst. 50 mm, für RU-SW3-90°und RU-SWS3 Pos. 1.2: : Artkelnr.: 7081 EUR 424,00/Stück Stahlwinkel mit Filz beklebt oberhalb der Rollenleisten angebracht für RU-SW3-90° Diese verhindern ein "Rattern" der Fenster beim Schieben. Die zusätzlichen Leisten werden oberhalb von allen Rollenleisten des RU-S2 angebracht. Pos. 1.3: : Artkelnr.:5056 EUR 129,00/Stück Ijdpfjxmk D Rex Afrehw RU-AK-6 Ablagekasten 1000x120 mm, 6 Fächer, zum Einhängen in die Rollenbahn ----- Gesamtpreis in dieser Ausführung: auf Anfrage! Ab Werk zzgl. Verpackung und Versand, zzgl. gesetzlicher MwSt. PDF-Prospekt siehe anbei. (Technische Angaben laut Hersteller - ohne Gewähr!)

Zustand: neu, Glasleistennagelgerät "2 P Jumbo automatic E.C." - neu - Ihre Vorteile: - Die Eckverbindungen sind geschlossen - Keine offenen Glasleistenfugen - Es gibt keine farblichen Differenzen beimLackieren - Die Glasleistenrahmen lassen sich leicht zuordnen Klammer-Eckverbindungsmaschine 2P Jumbo Automatic E.C. zum Klammern von Glasleistenrahmen. Wahlmöglichkeit zwischen automatischem und manuellem Betrieb; Mit Winkelanlage, Spanneinrichtung von oben und vorne Druck separat regelbar. Einsetzen von parallelen und übereinandergelagerten Klammern über elektronische Programmiersteuerung möglich. Klammergerät auf einen passenden Arbeitstisch montierbar, Bedienung über Fußventil. ----- Preis in dieser Ausführung auf Anfrage! Zuzüglich gesetzlicher MwSt sowie Verpackung/Versand ----- Bilder zeigen die Klammer-Eckverbindungsmaschine 2P mit der Option verfahrbarer Arbeitstisch (siehe Details unter Mehrpreise) Mehrpreise: ----- Arbeitstisch verfahrbar höhenverstellbar von 700 - 1000 mm, 2 Stück Auflageholme steckbar Iedpfx Afevnh T Nsrohw 1000 mm lang, 2 Stück schwenk- und verschiebbare Auflageholme 1000 mm, Auflageholme mit Filz belegt, 4 Stück Lenkrollen, davon 2 mit Stopeinrichtung. ----- Mehrpreis: 1.321,00 Euro netto Klammern: Pakete 15 mm Klammern (Paket mit 2000 St.): Preis 22,00 Euro 12 mm Klammern (Paket mit 3000 St.): Preis 32,00 Euro 10 mm Klammern (Paket mit 3000 St.): Preis 32,00 Euro Abmessungen und Gewichte ----- Jumbo Automatic E.C 470 x 370 x 300 mm, 35 kg Arbeitstisch 32 kg Alle Preise netto. zzgl. gesetzl. MwSt. Ab Werk zzgl. Verpackung und Versand (techn. Daten lt. Hersteller - ohne Gewähr !)

Zustand: gut (gebraucht), Baujahr: 2006, Funktionsfähigkeit: voll funktionsfähig, Insgesamt stehen 8 Stück Sammel-Drehtische zum Verkauf. Alle sind von Ruchser. Verkauf erfolgt aufgrund der Einstellung der Produktion. Ihodpfxsx U Dkie Afrow
