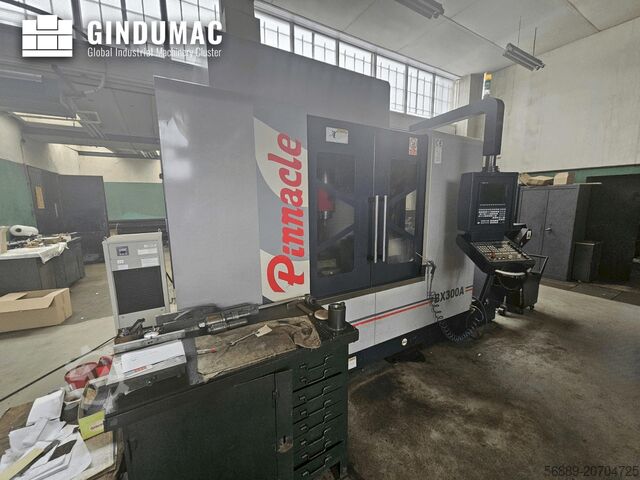

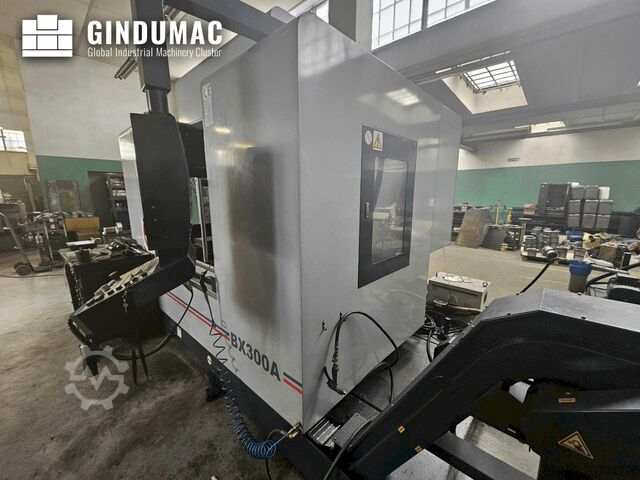

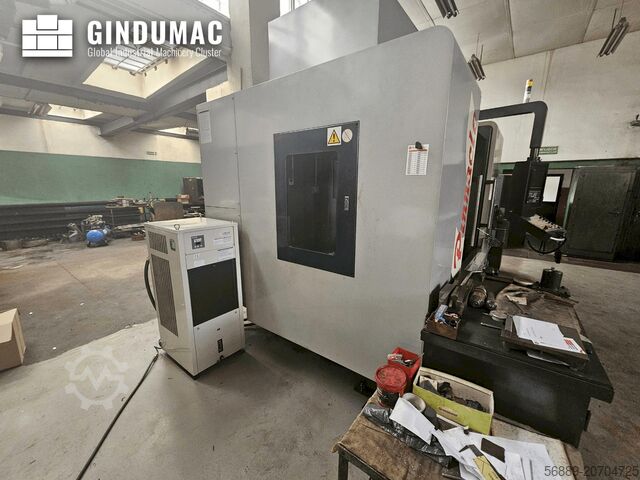

5-Achs vertikales Bearbeitungszentrum

Pinnacle BX300A

Gebrauchtes vertikales 5-Achsen (4+1) Bearbeitungszentrum Pinnacle BX300 mit Schwenkkopf, Baujahr November 2012, Erstinbetriebnahme Januar 2013. Geringe Betriebsstunden. Sehr guter Zustand. Der Maschinenkörper besteht aus hochwertigem Meehanite-Guss, spannungsarm geglüht und auf eine Härte von über HB190 gehärtet, um eine langfristige, verzugsfreie Leistung zu gewährleisten.

• Spindelaufnahme ISO40

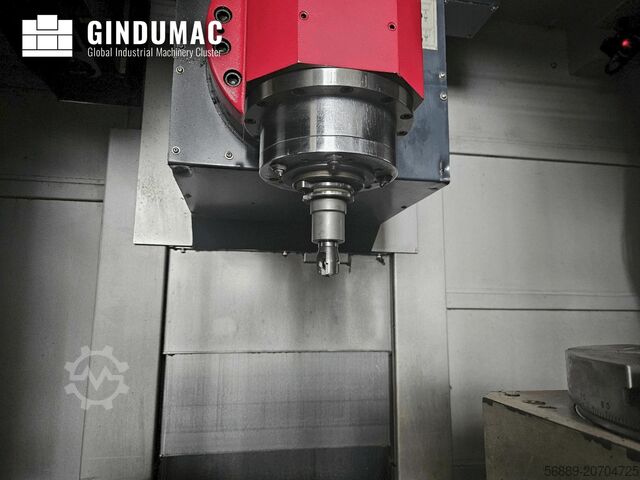

• Elektromotorspindel 15.000 U/min
• Tischgröße (mm) 1300 x 610
• Verfahrwege (X mm) 1140
• Verfahrwege (Y mm) 610
• Verfahrwege (Z mm) 810
• Maximale Tischbelastung (kg) 850
• Abstand Spindel zu Tischoberfläche (vertikal) (mm) 100 ~ 910
• Abstand Mittelpunkt Spindel zu Tischoberfläche (horizontal) (mm) 355 ~ 1165

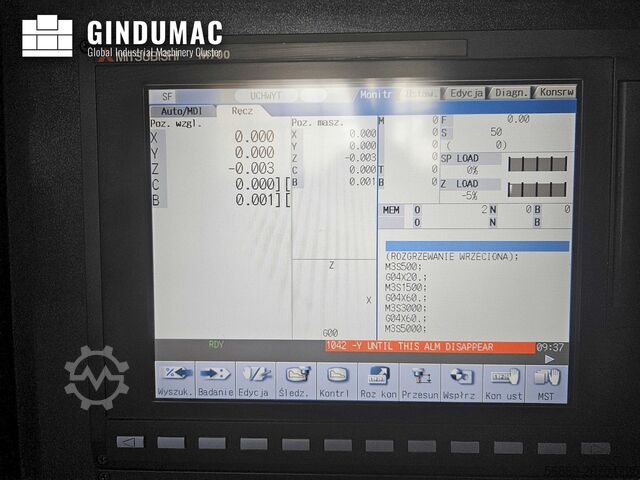

• Steuerung MITSUBISHI M720VS (baugleich mit Fanuc 18i)
• Schwenkbereich des Kopfes – B-Achse: von -120° bis +120°
• C-Achse mit vollem 360° Schwenkbereich (optional ist die Umrüstung des Rundtisches als A-Achse mit Mitlaufspitze und hydraulischer Klemmung zur Schaufelradbearbeitung möglich)

Zusätzliche Ausstattung des vertikalen Bearbeitungszentrums Pinnacle BX300:

• Spindeldurchblasung mit Druckluft

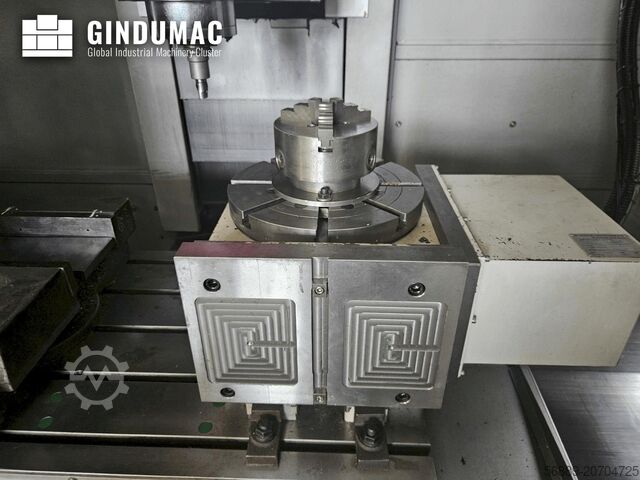

• Rundtisch mit Möglichkeit der Zusammenarbeit mit Mitlaufspitze und hydraulischer Klemmung – volles 360° Arbeitsspektrum
• Heidenhain Maßstäbe auf den Achsen X, Y, Z und Drehgeber für die Achsen A und C
• Kühlung durch die Spindel 20 bar + Niederdruck-Kühlsystem
• RENISHAW OMP60 Messtaster inkl. Receiver für Werkstückantastung
• RENISHAW TS27R Werkzeugmesstaster
• Spänespülsystem
• Kettenspäneförderer
• Teleskopabdeckungen für die Achsen X, Y, Z
• Vollständige Verkleidung des Arbeitsraums mit Sicherheitstür-Verriegelung
• Zentralschmierung mit Ölkühler
Hnjdpfx Aow D Rwbofbek
• Arbeitsraumbeleuchtung
• Signalsäule
• Spülspritze und Ausblaspistole
• MPG Handrad

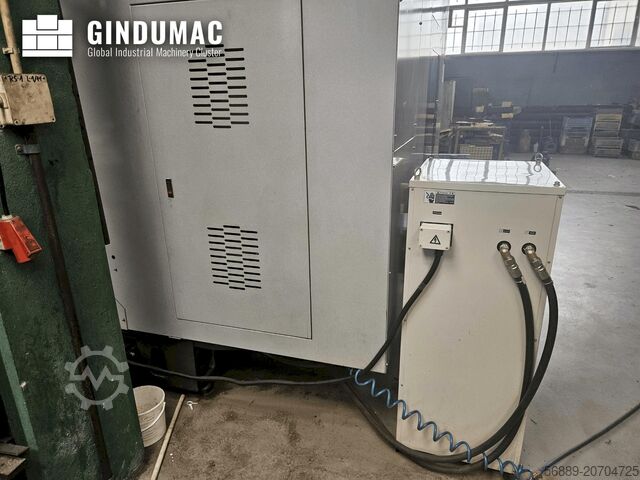

• Schaltschrankkühlung (Klimatisierung)
• 24-fach Werkzeugmagazin im Trommelprinzip
• Temperaturkontrollsystem für Spindel und Kugelgewindetriebe
• Ölabscheider für das Kühlschmiermittel
• Servicewerkzeug-Set
• Bedienungsanleitung in Polnisch und Englisch sowie CE-Konformitätserklärung

Die Mitsubishi M720 SSS-Steuerung (Nano-Control) optimiert die errechnete Kontur basierend auf den Programmbahnen, um selbst bei stark abgestuften Flächen glatte und gleichmäßige Bearbeitungsergebnisse zu erzielen.
