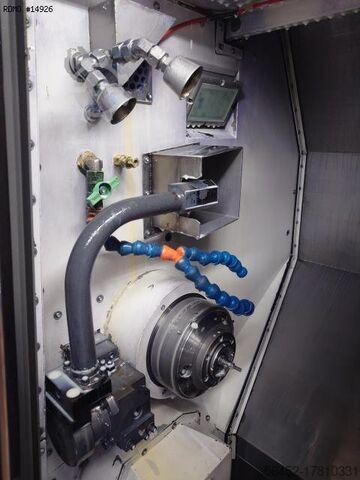

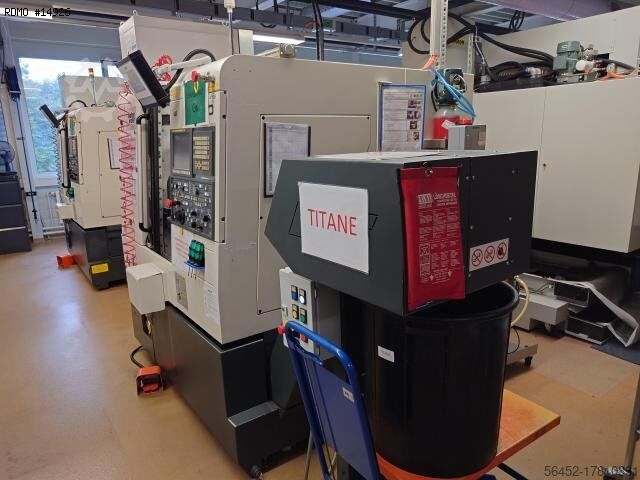

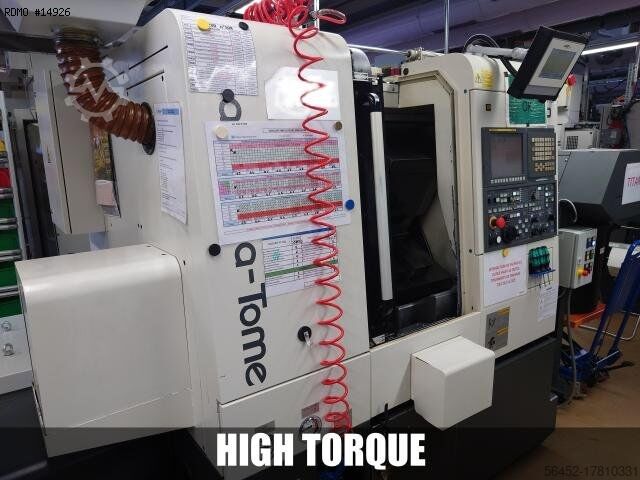

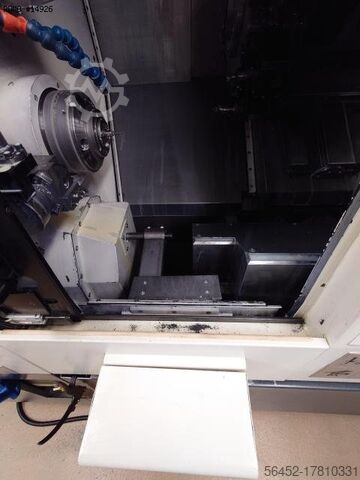

CNC Drehautomat

NAKAMURA AS-200

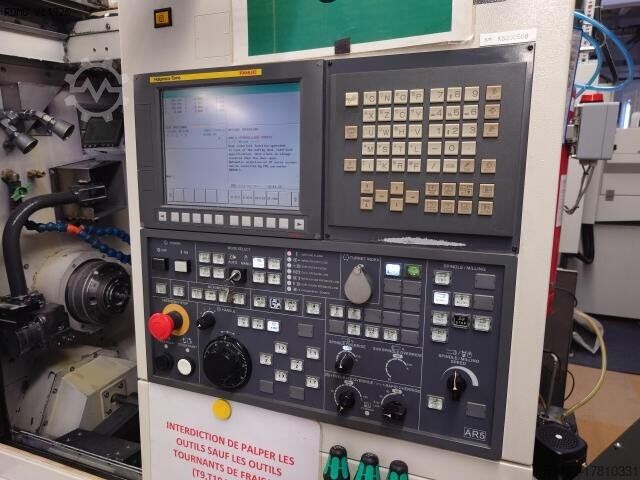

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 4 HAUPTSPINDEL - Spindelnase : A2-6" - Spindelantriebleistung : 11/15 [kW] - Drehmoment : 51/110 [Nm] - Spindeldrehzahl : 4500 [Upm] - Max. Stangendurchmesser : 66 [mm] - Max. bearbeitbaren Durchmesser : 340 [mm] - Max. Durchmesser auf Werkbank : 400 [mm] - Max. Durchmesser des Hauptspindelfutters : 190 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] REVOLVERKOPF - Positionen Anzahl : 12 - Anzahl von motorisierte Positionen : 12 - Verfahrweg X/Z : 227.5 [mm] - Verfahrweg Y : +/- 41 [mm] - Angetriebene Werkzeuge Geschwindigkeit : 6000 [Upm] - Angetriebene Werkzeuge Leistung : 3.7/5.5 [kW] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 21 [kW] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2000 X 1600 [mm] - Maschinenhöhe : 1850 [mm] - Maschinengewicht : 4300 [kg] Bsdpsvzt Hbsfx Aa Iocw ZUBEHÖR - Steuerung : Fanuc - Schnittstelle : Ethernet / RS232 / USB / PCMCIA - Kühlmitteltank - Späneförderer - Ölnebelabsaugung : DONALDSON - Werkzeug Meßtastereinrichtung - Teile-Entnahme - Teilebandförder - Feuerlöschanlage * : SIEMENS * NB: Funktionsfähigkeit nicht garantiert. Von einem qualifizierten Unternehmen des Käufers überprüfen lassen. - Anzahl der angetriebene Werkzeughalter : 2 - Anzahl der feste Werkzeughalter : 4 - Zangenfutter : EROWA

Zustand: gut (gebraucht), Baujahr: 2014, Tischgröße: 3500 x 820 mm, Verfahrwege XYZ: 3000 x 820 x 720 mm, Tischbelastung: 2500 kg, Spindelaufnahme: DIN 40, Spindeldrehzahl: 12.000 U/min, Bcedpfx Aow Nwt Eoa Iow Spindelleistung: 22 kW, 30-fach Werkzeugwechsler (ATC), Mazatrol Matrix Nexus Steuerung, Innenkühlung durch die Spindel, Späneförderer

Zustand: gebraucht, Technische Details: Betriebsstundenzahl: 2151 h Fraesspindel Einschaltdauer: 2 h Drehspindel Einschaltdauer: 709 h Umlaufdurchmesser: 1000 mm Drehdurchmesser: 900 mm Werkstückhöhe - max.: 800 mm Steuerung: Mazatrol Smoothg x-Achse: 470 mm z-Achse: 876 mm c-Achse: 20 m/min Werkzeughalter / Plätze: 12 Drehzahl: Revolver 4000 U/min Werkstückgewicht: 3000 kg Eilgang in X-und Z-Richtung: 24 m/min Maschinengewicht ca.: 14 t Bsdpfx Aoydvfcoa Iscw Abmessung Maschine ca. LxBxH: 3989 x 2375 x 3400 mm

Zustand: gebraucht, Baujahr: 2016, Die Mazak VTC 800 Baureihe ist eine Serie leistungsstarker, großformatiger 5-Achsen-Drehzentren für große Werkstücke, bekannt für ihre hohe Präzision und Starrheit, ideal für Luft- und Raumfahrt, Energie und Schwermaschinenbau, mit Funktionen wie integrierten Spindeln, schneller Werkzeugwechsel und für effiziente Komplettbearbeitung. Zubehör: Werkzeugmagazin für 30 Werkzeuge Werkzeuglängenmessung Werkzeugbrucherkennung Werksseitige Vorbereitung für Späneförderer (links) Magazin (HSK) 155 Werkzeuge Luftblaseinrichtung am Werkstück Signalleuchte (Bearbeitungsende: gelb) zusätzliche: Arbeitsraumbeleuchtung Kühlmittelpistole Luftblaseinrichtung durch die Spindel Vorbereitung 70 bar, inkl. Schnittstelle für Hochdruckanlage Automatisches öffnen/schließen der Bedienertür Mazak Monitoring System B RMP 60 (nur/H/V) Kollisionsüberwachung Fa. Brankamp 2 Stück Renishaw TS27R Werkzeugeinstellgerät NC-Rundtisch Haltevorrichtung für vertikale Verwendung des NC-Rundtisch Tisch-Mittentrennwand für Pendelbearbeitung 3D-Modell des Arbeitsraumes im STEP-Format Bcedex Idwiepfx Aa Iow 5 Achsenfrästechnologie Knall Kompaktfilter KF400/2300 (Filterleistung 400 !/min, Tankvolumen 2300 1) Hochruckkühlung 70 bar, 7 Druckstufen Späneförderer Scharnierbandausführung zusätzliche M-Codes 1 Satz = 2 M-Codes Vorbereitung Doppel-Absauganlage (mech. Stutzen) 0 198 mm Transformator für den europäischen Markt 1 Satz Handbücher in elektronischer Form auf CD 1 Satz Justierwerkzeuge Fundamentsatz (Ankerschrauben + Platten) MAZAK-Standardfarbe Arbeitsraumbeleuchtung Zusätzliches: Absauganlage AirFresh FMN V12 (beidseitig installiert und mit Türsensor gekoppelt) Haltevorrichtung für vertikalen Betrieb des Rundtisches 2 x Renishaw TS27R integrierbares Werkzeugeinstellgerät Ersatzteile: Motor Y-Achse Werkzeugmagazin Motor Linearachse Shifter Motor Drehachse Shifter Zylinder zur Schwenkeinheit Breite: 3500 mm Länge: 820 mm Verfahrbereich X-Achse: 3000 mm Verfahrbereich Y-Achse: 800 mm Verfahrbereich Z-Achse: 720 mm min. Abstand Spindelnase bis Tischoberkante: 140 mm max. Abstand Spindelnase bis Tischoberkante: 860 mm max. Tischbelastung: 2500 kgf B-Achse: ± 110 Grad Arbeitsspindel: HSK63 Max Drehzahl: 18.000 Min-1 Min. Drehzahl: 35 min-1 Nennleistung: ( 100 % Dauerbetrieb) 33,0 kW Eilganggeschwindigkeit X-Y & Z Achse: 50 m/min Arbeitstisch Breite: 3500 mm Arbeitstisch Länge: 820 mm Breite der T-Nuten: 18 mm Anzahl der T-Nuten: 7 Abstand der T-Nuten: 100 mm Tischhöhe vom Boden: 870 mm Werkzeugwechsler Anzahl der Werkzeugplätze (Standard): 30 Anzahl der Werkzeugplätze (Option): 48 Werkzeugauswahlmethode: kürzester Weg Werkzeugschaft: Steilkegel 40 Bei belegten Nebenplätzen: 80 mm Bei freien Nebenplätzen: 130 mm max. Werkzeuggewicht: 8kgf Gesamtgewicht aller Magazinwerkzeuge: 150 kgf max. Werkzeuglänge: 350 mm Werkzeugwechselzeit: (Span-zu-Span) 4.7 s Anschlußwert: 400 V / 50/60 Hz Luftdruck: 5 – 9 bar Luftmenge: 260 l/min Tankinhalt: 500 l Abmessung Höhe x Länge x Breite: 3376 x 5480 x 4051 mm Gewicht ca: 16300 kg Farbe: Grau / Schwarz

Zustand: einsatzbereit (gebraucht), Baujahr: 2012, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840 D, Anzahl der Achsen: 4, Diese 4-Achsen Mazak VTC 800/30SR wurde 2012 hergestellt. Sie verfügt über ein Hochdruck-Kühlmittelsystem mit 15 bar, ein 48-Werkzeugmagazin und zwei automatische Werkzeuglängenmessgeräte. Ausgestattet mit Siemens-Software, einem Visiport und einem RMP60-Taster ist sie ideal für präzise vertikale Bearbeitungsaufgaben. Wenn Sie auf der Suche nach einer hochwertigen Fräsmaschine sind, sollten Sie die Mazak VTC 800/30SR in Betracht ziehen, die wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Informationen. • Hochdruck-Kühlmittel (15 bar) • Automatische Werkzeuglängenmessung mit 2 Einheiten • Visiport • 19"-Bildschirm • Siemens Software P • Signalsäule • Zusätzliche Arbeitsleuchte • RMP60-Sonde • Halterung für NCRT für vertikalen Einsatz • Trennwand in der Tischmitte • 48-Werkzeug-Magazin Zusätzliche Ausrüstung Bjdpfxox D I A Ss Aa Iscw • Consep 2000 (Späneförderer/Kühlmittelanlage) für 15 bar, Linksauswurf

Zustand: sehr gut (gebraucht), Baujahr: 2015, Maximaler Drehdurchmesser: ca. 380 mm Maximaler Umlaufdurchmesser über Bett: ca. 675 mm Maximale Drehlänge: ca. 500–540 mm Stangendurchlass (Hauptspindel): ca. 76 mm (3″) HAUPTSPINDEL Maximale Spindeldrehzahl: 4.000 min⁻¹ Spindelmotorleistung: 26 kW Spindeldurchlass: ca. 77–88 mm Spannfutter: 8″ Kraftspannfutter GEGENSPINDEL Maximale Spindeldrehzahl: 6.000 min⁻¹ Spindelmotorleistung: ca. 11 kW Spannfutter: 6″ oder 8″ Kraftspannfutter Teile-Übergabefunktion ACHSE Verfahrweg X-Achse: ca. 230 mm Verfahrweg Z-Achse: ca. 575 mm C-Achse an Hauptspindel (volle Kontur- und Interpolationsfunktion) REVOLVER / WERKZEUGAUFNAHME Anzahl der Werkzeugplätze: 12 Stationen Angetriebene Werkzeuge (Bohren und Fräsen) Werkzeugvermessungssystem (Tool Eye) CNC-Steuerung: Mazatrol Matrix Nexus EIA/ISO-Programmierung Dialogprogrammierung Mazatrol 19″ Farb-LCD (Touchscreen) KÜHLUNG & SPÄNEFÖRDERUNG Innenkühlung durch die Spindel: 15 bar Bedpfx Aasyg It Do Iscw Außenkühlung über Spindeldüsen Scharnierband-Späneförderer mit Seitenauswurf Komplettes Kühlsystem mit Pumpen und Filtern AUTOMATION Automatischer Stangenlader inklusive Automatisches Spannfutteröffnen/-schließen Spannfutterstatus über Sensoren rückgemeldet Automatischer Werkstücktransfer zwischen Spindeln SONDERAUSSTATTUNG Steigungsfehlerkompensation (X, Z) 3D-Werkzeugkompensation Helikale Interpolation Polarkoordinaten-Programmierung Gewindeschneiden (G33) Werkstückkoordinatendrehung Benutzerdefinierte Makro-Funktionen Werkzeugbruchüberwachung MASCHINENMAßE & GEWICHT (ca.) Maschinengewicht: 5.000–5.500 kg Aufstellfläche: ca. 2.600 × 2.000 × 1.900 mm

Zustand: einsatzbereit (gebraucht), Baujahr: 1991, Schnittdurchmesser 220 mm Schnittbereich bei 90 Grad: vierkant 220 x 220 mm Drehzahlbereich: 20 - 140 m/min Sägebandlänge 3720 x 34 x 1.1 mm Materialauflagehöhe 825 mm Kühlmittelinhalt 80.0 l Gesamtleistungsbedarf 2.5 / 3.5 kW Maschinengewicht ca. 1500 kg Abmessung L-B-H 2350 x 2050 x 1500 mm - im überprüften Zustand - Maschinenvideo - ?v=joc0EbemYC8 Ausstattung: - elektro-hydraulische Bandsäge - VOLLAUTOMAT - zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, . Werkzeugstahl, NE-Metalle und Kunststoff - Bedienfeld vorne rechts * inkl. Taster für die manuelle Bedienung (Einrichten/Einzelschnitt) - elektro-hyraulische Materialspannung - stufenlose Schnittgeschwindigkeit .. 20-140 m/min. - elektro-motorischer Spängeförderer - manuelle Einstellung vom Material-Vorschubbereich * per Handrad inkl. analoger Werteanzeige - automatische Höhenverstellung vom Sägerahmen * inkl. Vorrichtung für Materialerkennung (Schnittanfang) - Kühlmitteleinrichtung Bcjdpfx Aexab R Usa Iew

Zustand: sehr gut (gebraucht), Baujahr: 2022, Drehdurchmesser 376 mm, Drehlänge 760 mm, Stangendurchlass 76 mm, Y-Achse +/- 52,5 mm, C-Achse 0,001 Grad auf beiden Spindeln, 12-fach Revolver, 22 kW Motor, Hauptspindel 4000 U/min, Gegenspindel 4500 U/min, 3-Backenfutter, Späneförderer, Werkzeugvermessung. Bedpfx Aasyll Txe Iocw

Zustand: einsatzbereit (gebraucht), Baujahr: 2023, Anzahl der Achsen: 9, Dieses 9-achsige NAKAMURA-TOME WY150 wurde im Jahr 2023 hergestellt. Es handelt sich um ein Dreh-Fräszentrum mit einer umfassenden Ausstattung an Werkzeughaltern, darunter 6 externe, 4 interne, 3 radial rotierende und 12 axial rotierende Halter sowie ein Spannzangen- und ein 3-Backen-Futter. Nutzen Sie die Gelegenheit, dieses NAKAMURA-TOME WY150 Dreh-Fräszentrum zu kaufen. Kontaktieren Sie uns für weitere Informationen. Zusätzliche Ausrüstung • 6 externe Werkzeughalter • 4 interne Werkzeughalter • 3 radial rotierende (angetriebene) Werkzeughalter • 12 axial drehende (angetriebene) Werkzeughalter Bcsdoyb Sakspfx Aa Iew • 1 Spannzangenfutter • 1 Dreibackenfutter

Zustand: gebraucht, Baujahr: 2005, Betriebsstunden: 60.683 h, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.524 mm, Drehdurchmesser: 820 mm, Spindeldrehzahl (min.): 3.300 U/min, Spindelbohrung: 104 mm, Verfahrweg X-Achse: 870 mm, Verfahrweg Y-Achse: 500 mm, Verfahrweg Z-Achse: 1.598 mm, Eilgang X-Achse: 40 m/min, Eilgang Y-Achse: 40 m/min, Eilgang Z-Achse: 40 m/min, Ausstattung: Drehzahl stufenlos einstellbar, MAZAK CNC - Drehmaschine MODELL: INTEGREX e-500 HS /U1500 mit Mazatrol 640M PRO Steuerung zu verkaufen. Die Maschine befindet sich in gutem Zustand und kann vor Ort unter Strom besichtigt werden. Die Wartung der Maschinen kann dokumentiert werden. Im Jahr 2025 wurden die Achsen X und Y ausgetauscht. Die Frässpindel und das Getriebe im Jahr 2024. Technische Daten. - max. Schwingdurchmesser 820mm - max. Drehdurchmesser 820mm - max. Drehlänge 1524mm Hauptspindel - Drehzahlbereich 0-3300 min-1 - Antriebsleistung 30KW / 22KW - max. Drehmoment 588 Nm - Spindelnase A2-11" - Spindelbohrung 104mm Bcjdpjx Syldofx Aa Ijw - Indexierung 0.0001 Gegenspindel - Drehzahl 0-3300m min-1 - Antriebsleistung 30KW /22KW - Max. Drehmoment 588 Nm - Spindelnase A2-11" - Indexierung 0.0001 Frässpindel - Antriebsleistung 37Kw - Max Drehmoment 260Nm - Drehzahlbereich 0-10000 min-1 - Werkzeugaufnahme SK50 Werkzeugmagazin - Anzahl Werkzeugplätze 120 Verfahrweg - X 870mm - Z 1598mm - Z2 2458mm - Y 500mm - B-Achse -30 bis 210 0,0001Grad Verfahrgeschwindigkeit - X/Y/Z 40 mm/min Maschinendaten - Anschlußwert 104 kVA - Betriebsspannung 400V / 50 Hz - Benötigte Aufstellfläche LXB 7x3,5m Sonderzubehör - Werkzeugmagazin 120 Plätze - Hochdruckkühlung 70bar - Renishaw - Laser Meßsystem für rotierende Werkzeuge - Interface Set - Luft / Wasser Kühlung durch die Spindel - Überlastüberwachungssystem - Späneförderer Mayfran Consep 2000 - Schnellwechselfutter SMW
