3-Achs (X-Y-Z) CNC-BEARBEITUNGSZENTRUM

MORBIDELLI (SCM Group) UNIFLEX HP

3-Achs (X-Y-Z) CNC-gesteuertes "FLEXIBEL" BEARBEITUNGSZENTRUM
Bewegliche Platte (Werkstück), statischer Arbeitskopf -Horizontale Platte (Werkstück)

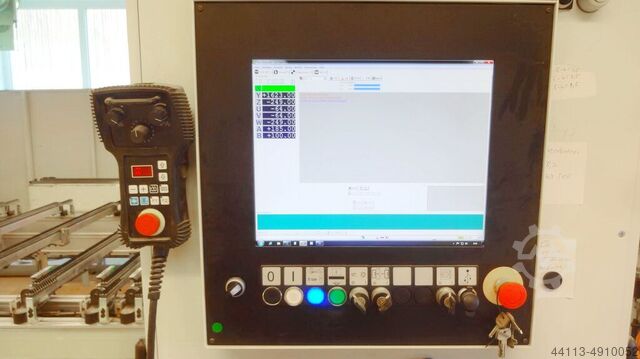

Steuerung Xilog Plus 2 (Software Xilog Plus 2)
Sicherheitskabine des Arbeitskopf. Mit separatem Elektrische und Kontrolle Schalttafel
Nr. 2 Sichperren Werkstückspannzangen zur im Arbeitsbereich
Mit automatischem Plattenschieber

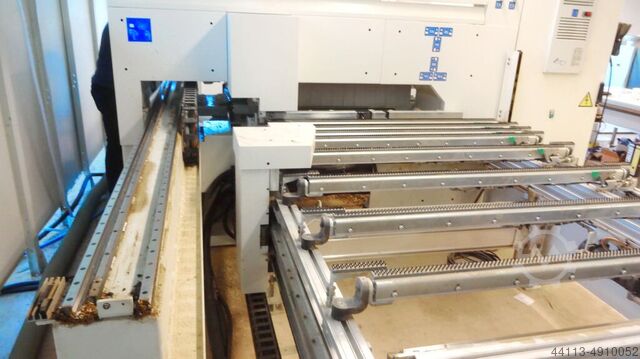

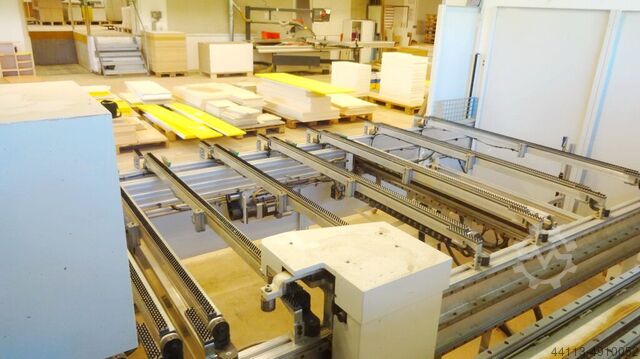

Einlauftisch (mit transportriemen) - Auslauftisch (mit transportriemen)
Minimum Werkstück Abmessungen (X-Y-Z) mm 250 x 70 x 10 (2 x 5 mm)
Maximum Werkstück Abmessungen (X-Y-Z) mm 3000 x 1300 x 80 (2 x 40 mm)
Zwei Werkstück gleichzeitig bearbeitbar (in Z-Achse)

ARBEITSGRUPPEN (OBEN): 2V32, 2H8X/Y2, N2 X-Y90,F2-ETP-6 KW
Nr. 48 Unabhängige vertikalen Bohrspindeln
Rbodpfx Afjfz I Ufsrjw
Nr. 10 Unabhängige horizontalen Bohrspindeln (8 in X + 2 in Y)
Nr. 1 Nutsägeaggregat - durchmesser mm 125
Nr.1 x HSK63F Vertikaler Hauptspindel(Fraesaggregat)Leistung der Vertikaler Hauptspindel Kw 7,5
ARBEITSGRUPPEN (UNTEN):
Nr. 48 Unabhängige vertikalen Bohrspindeln
Nr. 10 Unabhängige horizontalen Bohrspindeln (8 in X + 2 in Y)
Nr. 1 Nutsägeaggregat - durchmesser mm 125
Nr.1x HSK63F Vertikaler Hauptspindel(Fraesaggregat)Leistung der Vertikaler Hauptspindel Kw 7,5

Einspritzdüsen zur Leimzuführung und Dübeleinfügung. Dübelmagazin zum automatischen Einsetzen der Dübel
