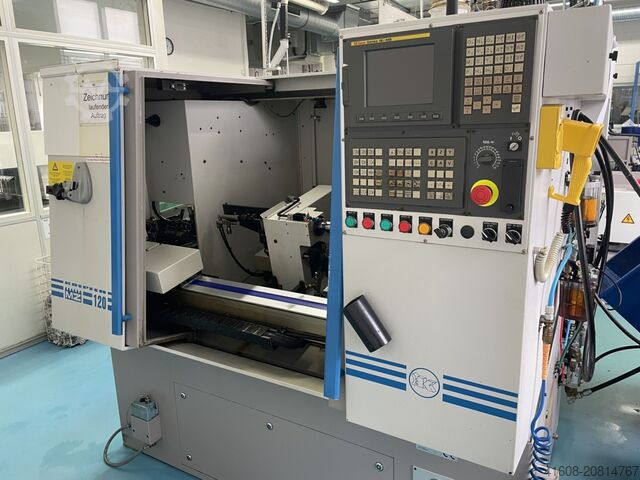

Zahnrad-Abwälzfräsmaschine - horizontal

MONNIER & ZAHNER KOEPFER MZ 120

Zustand: sehr gut (gebraucht), Baujahr: 2009, Maschinen-Details : Lagernummer 1022-2352 Maschinenart Zahnrad-Abwälzfräsmaschine - horizontal Fabrikat MONNIER & ZAHNER Typ KOEPFER MZ 120 Baujahr 2009 Zustand Sehr gut Steuerungsart CNC Steuerung Fanuc 18i-MB Lagerort Monheim am Rhein Ursprungsland Schweiz Lieferzeit Sofort Frachtbasis Ab Lager, frei LkW-Ladefläche Technische Details : Raddurchmesser - max. 2-45 mm Radbreite 250 mm Modul - max. 1,5 mm Modul - min. 0,5 mm Steuerung Fanuc 18i-MB Gesamtleistungsbedarf kW Nledpfx Agex Nh Sts Aek Maschinengewicht ca. 2,2 t Raumbedarf ca. 2100 x 1440 x 1700 m Zusatzinformationen : Die kombinierte CNC Abwälz- und Schneckenfräsmaschine KOEPFER MZ 120 zeichnet sich durch die flexible Einsetzbarkeit aus und kommt im Kleinmodulbereich zur Anwendung. Nur duch Schwenken der Frässpindel aus der horizontalen in die vertikale Lage und durch Anwählen des entsprechenden Betriebsmodus der CNC Steuerung wird aus der Schneckenfräsmaschine eine Abwälzfräsmaschine und umgekehrt. CNC-Steuerung Fanuc 18i-MB (Dialog/ISO) CNC-Achsen= X-Achse Tauchachse Z-Achse Längsachse C-Achse Werkstückspindel B-Achse Werkzeugspindel V-Achse Laderachse längs A-Achse Schwenkachse Werkzeugspindelkopf (als Option enthalten) Y-Achse Shiftachse (als Option enthalten) Mit folgenden Fertigungsprogammen: Schneckenfräsen Abwälzfräsen Schneckenabwälzen Kegelrad-Stirnradfräsen Kegelradabwälzen Fräszyklen= gerade, schräg, ballig verzahnt, radial, radial-axial, gleich- und gegenlauffräsen, schruppen, schlichten, Schneckenräder, geradeverzahnte Kegelräder, Stirnseitenverzahung (Option nur im Teilverfahren) Schnecken [Ausstattung] Kühlmitteltank 300 Liter KF mit LNS Turbo MS 250 Späneförderer Nachgerüstet und von Baujahr 2021 !!! Kraft und Bauer Feuerlöschanlage Wendelförderer Maschinendokumentation [Technische Daten] Werkstücke: Werkstückdurchmesser 2-45 mm Max. Werkstücklänge 250 mm Verzahnungslänge 150 mm Max. Modul in Stahl= 1 mm (Abwälzfräsen) 1,5 mm (Schneckenfräsen) 0,5 mm (Kegelradabwälzen) Werkzeuge: Fräserduchmesser= 16-32 mm (Abwälzfräsen) 40-63 mm (Schneckenfräsen) Maschine: Max. Einstellwinkel Fräskopf= +/- 45° (Abwälzen) +/- 30° (Schneckenfräsen) Shiftweg= 34 mm (Handverstellung) 34 mm (CNC-Achse) Spannzange/Rückzugdorn W 20 Max. Drehzahl Werkstückspindel 770 1/min. Antrieb Frässpindel 0,55 kW Max. Drehzahl Frässpindel 8000 1/min. Achsantriebe= X-Achse(Tauchen) / Weg 80 mm über CNC Z-Achse (Längsvorschub) / Weg 190 mm über CNC C-Achse (Werkstückachse) über CNC Eilgänge= X-Achse 6000 mm/min. Z-Achse 6000 mm/min. Hydraulikaggregat 0,37 kW
