Universelles Bearbeitungszentrum

Mikron HSM 400 U

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Steuerungsmodell: iTNC Heidenhain 530, Spindeldrehzahl (max.): 42.000 U/min, Schwenkwinkel C-Achse (max.): 360 °, Anzahl der Achsen: 5, Kein Mindestpreis - garantierter Verkauf zum höchsten Gebot! Das Angebot besteht aus 2x 5-Achs HSC Fräszentren + Palettensystem mit Roboter MIKRON HSM 600 U (Seriennummer: 217.88.00.070) TECHNISCHE DETAILS Verfahrwege Verfahrweg X: 800 mm Verfahrweg Y: 600 mm Verfahrweg Z: 500 mm Spindel Spindeldrehzahl: 42.000 U/min Werkzeugaufnahme: HSK 40 Achsen B-Achse Schwenkbereich: +30 ° / −110 ° C-Achse Drehbereich: 360 ° C-Achse Drehbereich Rundtisch: n x 360 ° Drehgeschwindigkeit: 360 U/min (2.160 °/s) Drehmoment (nenn): 340 Nm Drehmoment (max.): max. 217 Nm Klemmen-Moment: 1.400 Nm B-Achse Schwenkbereich: +30 ° / −110 ° Schwenkgeschwindigkeit: 200 U/min (1.200 °/s) Schwenkmoment: 640 Nm Klemmen-Moment: 2.800 Nm Aufspannfläche: 320 x 320 mm Tischbelastung: max. 120 kg Werkzeugmagazin: 68 Stationen Steuerung: iTNC Heidenhain 530 Werkstückgewicht: max. 120 kg AUSSTATTUNG Rundschwenktisch mit Erowa UCP MIKRON HSM 400 U (Seriennummer: 217.87.00.178) TECHNISCHE DETAILS Gjdjx Hx T Aepfx Ag Ajtt Verfahrwege Verfahrweg X: 400 mm Verfahrweg Y: 240 mm Verfahrweg Z: 350 mm Spindel Spindeldrehzahl: 42.000 U/min Werkzeugaufnahme: HSK 40 Achsen B-Achse Schwenkbereich: ± 110 ° C-Achse Drehbereich: 360 ° C-Achse Drehbereich Rundtisch: n x 360 ° Drehgeschwindigkeit: 250 U/min (1.500 °/s) Drehmoment (nenn): 132 Nm Drehmoment (max.): max. 217 Nm Klemmen-Moment: 500 Nm B-Achse Schwenkbereich: ± 110 ° Schwenkgeschwindigkeit: 165 U/min (990 °/s) Schwenkmoment (nenn): 485 Nm Schwenkmoment (max.): max. 686 Nm Klemmen-Moment: 2.000 Nm Aufspannfläche: ITS 148 Powerchuck Tischbelastung: max. 25 kg Werkzeugmagazin: 36 Stationen Steuerung: iTNC Heidenhain 530 AUSSTATTUNG Rundschwenktisch EROWA ROBOT MULTI TWIN Greiferbahnhof: 6 Stationen Greifer: diverse Speichersystem Rundspeicher: 5 Ebenen Speicherbelegung Ebene 1: 5 x UCP 300 x 300 mm Ebene 2: 5 x UCP 300 x 300 mm Ebene 3: 15 x ITS 148 Ebene 4: 15 x ITS 148 Ebene 5: 30 x ITS 50 GENERELLE AUSSTATTUNG Wegmesssysteme in allen Achsen Infrarot Messtaster LASER Einrichtebetrieb Elektronisches Handrad Grafitabsaugung 2x BURN WK 5806 Palettenrundspeicher

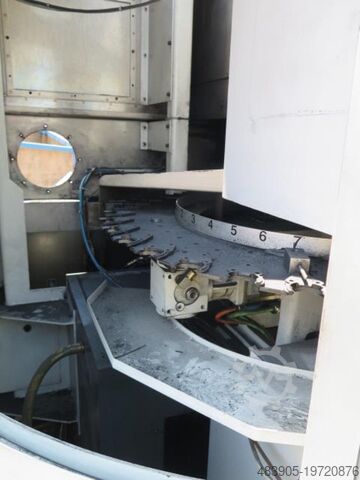

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Immer verbunden.SPEZIALAUSFÜHRUNG FÜR GRAPHIT MIT ENTHALTENER ABSAUGANLAGE• 5 Achsen • HSK63• 42.000-min⁻¹ Spindel• 21-Paletten-Erowa-Wechsler• Baujahr 2007• 40.000 Std.• Keine Kühlung• Für Graphit eingesetzt• Heidenhain 530i Steuerung• Absauganlage INKLUSIVE Godpfxsx Dihve Ag Aett

Zustand: gut (gebraucht), Baujahr: 2006, 1. TECHNISCHE DATEN Arbeitsbereich X-Achse: 400 mm Y-Achse: 450 mm Z-Achse: 350 mm B-Achse: ±110 ° Gtedpfxsx H Ntas Ag Aet C-Achse: 360 ° Arbeitsspindel Drehzahlbereich: 100 - 42.000 U/min Werkzeugaufnahme: HSK E 40 Spindelleistung bei 40 % ED: 13 kW Spindelleistung bei 100 % ED: 10 kW Drehmoment bei 60 % ED: 4,25 Nm Drehmoment bei 100 % ED: 3,2 Nm Schmierung: Öl/Luft Verfahrwege Eilgang: max. 40 m/min B-Achse: 150 U/min C-Achse: 250 U/min Achsbeschleunigung XYZ: max. 1g (10 m/s2) B-Achse: 100 rad/s2 C-Achse: 300 rad/s2 Werkzeugwechsler: 68-fach Chip-to-Chip-Zeit: 12,5 s Werkzeugwechselzeit: 10,0 s Arbeitstisch: 120 mm Maximaler Werkstückdurchmesser für 360°-Drehung: 230 mm Maximale Werkstückhöhe: 350 mm Maximales Werkstückgewicht: 25 kg Steuerung: Heidenhain iTNC 530 Gewicht: 5.500 kg

Baujahr: 2005, Zustand: sehr gut (gebraucht), MIKRON HSM 400 U Hochgeschwindigkeits - Bearbeitungszentrum Der genaue Angebotsumfang ist der Fotostrecke zu entnehmen. U.a inkludiert sind: Messtaster, Ölnebelabscheider, Feuerlöschanlage, Späneförderer, Handhabegerät, Ölkühler, Bandfilteranlage, ca. 50 HSK Werkzeughalter u.W 1. TECHNISCHE DATEN Arbeitsbereich X-Achse: 400 mm Y-Achse: 450 mm Z-Achse: 350 mm B-Achse: +-110° C-Achse: 360 ° Arbeitsspindel Drehzahlbereich: 100 – 42`000 U/Min Werkzeugaufnahme: HSK E 40 Spindelleistung bei 40 % ED: 13 Spindelleistung bei 100 % ED: 10 Drehmoment bei 60 % ED: 4,25 Drehmoment bei 100 % ED: 3,2 Schmierung: Öl/Luft Vorschub Eilgangsgeschwindigkeit: Max. 40 m/min B-Achse: 150 U/Min C-Achse: 250 U/Min Achsbeschleunigung, XYZ: Max. 1g (10 m/s2) B-Achse: 100 rad/s2 C-Achse: 300 rad/s2 Werkzeugwechsler: 68-fach Span zu Span: 12,5 s Werkzeugwechselzeit: 10,0 s Arbeitstisch: 120 mm Max Werkstückdurchmesser, das noch 360 ° gedreht werden kann: 230 mm Gsdpfx Agoigrf Is Astt Max. Werkstückhöhe: 350 mm Max. Werkstückgewicht: 25 kg Steuerung: Heidenhain iTNC 530 Gewicht: 5500 kg Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben übernehmen wir keine Gewähr
