KUNZMANN WF 4/3

KUNZMANN WF 4/3

Zustand: gut (gebraucht), Horizontalfräseinrichtung – Gegenhalter für KUNZMAN Fräsmaschinen Baureihe WF an. Das war Zubehör für eine KUNZMANN WF 4/3 TNC 124 Es sind 2 Stück vorhanden. Der Neupreis bei Kunzmann ist über € 2.000 + Mwst. Mit einer entsprechenden Adapterplatte sollte die auch auf andere Maschinen passen z.B. EMCO, MIKRON; DECKEL; FPS etc. Hodsvr Stujpfx Afrok Preis netto ab Lager

Zustand: sehr gut (gebraucht), Baujahr: 2009, Betriebsstunden: 2.542 h, Funktionsfähigkeit: voll funktionsfähig, Kunzmann WF 4/3 Fräsmaschine TNC 320 Hersteller: Kunzmann Typ: WF 4/3 Fräsmaschine Baujahr: 2009 Zustand: gebraucht, aus Lehrwerkstatt, gereinigt und unter Strom, vorführbereit Spindelstunden: 2.542h x-Weg: 400 mm y-Weg: 350 mm z-Weg: 400 mm Werkzeugaufnahme SK 40 Spindeldrehzahlen 1,0 - 4.500 U/min Hedoyub H Tepfx Afrok Vorschübe 0 - 2000 mm/min Pinolenhub 60,0 mm Tischgröße 650 x 350 mm T-Nuten 14 H7 Steuerung TNC 320 Motorleistung 5,5 kW Gewicht 1920 kg Raumbedarf ca. 2000 x 2000 x 2100 mm Gesamtleistungsbedarf: ca.7 kVA Zentralschmierung Kühlmitteleinrichtung CE-Konform Lieferumfang: – Technische Dokumentation – Vollschutzkabine - LED Maschinenleuchte

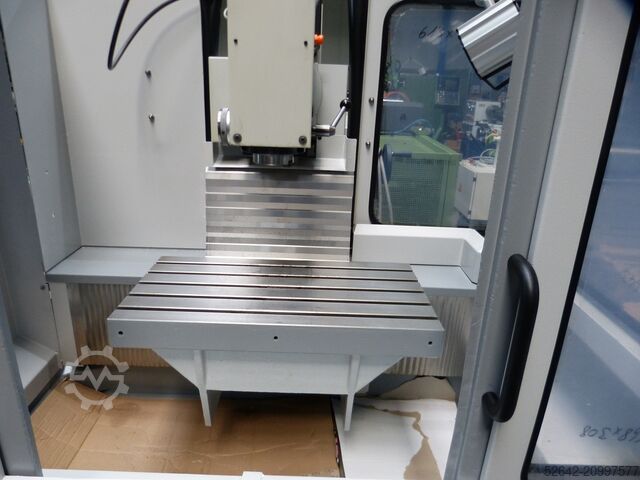

Zustand: gut (gebraucht), Baujahr: 1996, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 400 mm, Verfahrweg Y-Achse: 350 mm, Verfahrweg Z-Achse: 400 mm, Spindeldrehzahl (max.): 4.000 U/min, Spindeldrehzahl (min.): 1 U/min, Pinolenhub: 60 mm, Zum Verkauf steht eine Fräsmaschine der Marke Kunzmann und des Typs WF 4/3 Die Maschine ist voll funktionsfähig und sofort einsatzfähig Technische Daten: Steuerung: Heidenhain TNC 124 Baujahr: 1996 Arbeitsbereich längs X - Achse: 400 mm quer Y - Achse: 350 mm vertikal Z - Achse: 400 mm Winkeltisch, starr Aufspannfläche: 650 x 350 mm Belastung max.: 250 kg Hauptantrieb AC-Motor: 5,5 kW Vorschubantriebe AC - Einzelantriebe Vorschub stufenlos 0 - 2 000 mm/min Werkzeugaufnahme: SK 40 Drehzahlbereich: 1-4000 1/min Pinole, vertikal: Hub 60 mm Schwenkbereich Verikalfräskopf: ± 90° Werkzeugspannung: hydraulisch Linearwegmesssysteme, direkt, abstandscodiert Auflösung 0,001 mm Positionsabweichung Pmax nach VDI/DGQ 3441 0,015 mm 0,015 mm Betriebsspannung 400 Volt, 50 Hz Leistungsaufnahme ca. 12 kVA Gewicht ca. 1.750 kg Hedsvftrxspfx Afrek Auf Wunsch kann Transport und Verladen, gegen Aufpreis. Europaweit organisiert werden. Preise zzgl Mehrwertsteuer Besichtigung nach Terminvereinbarung möglich. Kontaktieren Sie uns, unser Team freut sich Ihnen weiterhelfen zu dürfen. Inzahlungnahme oder Tausch möglich! Maschinen An- / Verkauf KAUF / VERKAUF VON PRODUKTIONS- & METALLBEARBEITUNGSMASCHINEN UVM. Sie benötigen eine hochwertige, aber preiswerte Metallbearbeitungsmaschine für Ihre Fertigung? Oder wollen Sie Ihre verkaufen? Für weitere Infos- oder Kontaktmöglichkeiten besuchen Sie uns auf unserer Webseite

Zustand: gebraucht, Baujahr: 1995, - Heidenhain Positionsanzeige - stufenloser Vorschub in allen Achsen - Eilgänge in allen Achsen - hydraulisches Anzugssystem - starrer Winkeltisch - elektrische Zentralschmierung - Kühlmitteleinrichtung - Arbeitsplatzbeleuchtung Hodpfjvhfqrjx Afrok - Maschinenfüße - Baujahr 1995 Spezifikationen Frästisch: - Aufspannfläche: 650 x 350 mm - Aufspannnuten: 5 - Nutenbreite: 14 H7 - Nutenabstand: 63 mm - Belastung max.: 250 kg Arbeitsbereich: - X-Achse: 400 mm - Y-Achse: 320 mm - Z-Achse: 400 mm Max. Abstände: - Tischoberkante bis Horizontal-Spindelmitte: 140 - 540 mm - Tischoberkante bis Vertikal-Kopfunterkante max.: 430 mm Frässpindel: - Werkzeugaufnahme: SK40 - Drehzahlen vertikal/horizontal: 40 - 2550 U/min - Getriebestufen: 2 - Pinolenhub vertikal: 60 mm - Vertikalkopf beidseitig schwenkbar: 90 ° Vorschübe: - Vorschub längs & quer: 0 - 1000 mm/min - Eilgang längs & quer: 4000 mm/min - Vorschub vertikal: 0 - 1000 mm/min - Eilgang vertikal: 3000 mm/min Allgemeine Daten: - Antriebsleistung: 3 kW / 1410 U/min - Maße BxHxT: ca. 1600 x 1850 x 1350 mm - Gewicht: ca. 1300 kg

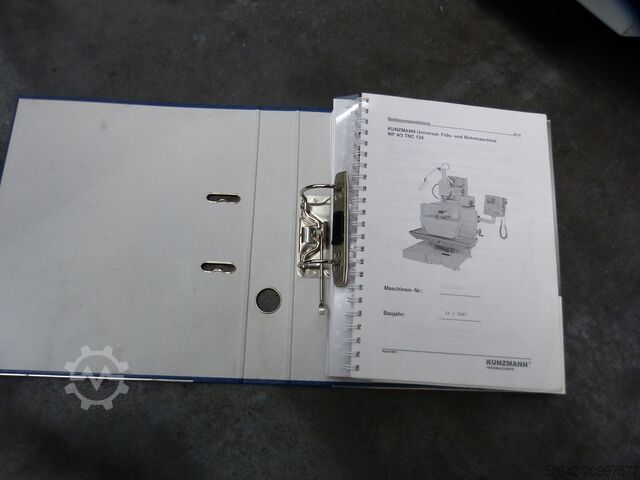

Zustand: werkstattüberholt (gebraucht), Baujahr: 2008, Universal Werkzeugfräsmaschine Fabrikat: KUNZMANN Modell: WF 4/3 Baujahr: 2008 - teilüberholt, neu lackiert, RAL7035 lichtsgrau / RAL3027 himbeerrot Masch.-Nr.: 344349 Garantie: 6 Monate geometrische Abnahme mit Prüfprotokoll Zubehör: Hodpfx Afehikrrsrek - Streckensteuerung HEIDENHAIN TNC 124 - elektronisches Handrad HEIDENHAIN HR 410 - Festtisch 650 x 350 (T-Nut: 14 mm) - Vertikalfräskopf SK 40 mit hydraulischem Anzugssystem DIN 69872 - Zentralschmierung, elektrisch - Kühlmitteleinrichtung - Spänewanne - Bedienungsanleitung - gebraucht wie gesehen -

Zustand: sehr gut (gebraucht), Baujahr: 2006, Funktionsfähigkeit: voll funktionsfähig, Werkzeugfräsmaschine Kunzmann WF4/3 mit Heidenhain TNC 320 Bahnsteuerung sehr guter ZUSTAND CE-Konform !! Technische Daten: >> Baujahr 2006 Maschinen-Nr.348013 >> Starrer Winkeltisch >> Drehzahl: stufenlos bis 4500 U/min >> Vorschub stufenlos in 3 Achsen von 0 bis 2000 mm/min >> Eilgang X und Y Achse 5000 mm/min Z Achse 4000 mm/min >> Verfahrwege X/Y/Z: 400/350/400 mm >> Tischfläche: 650 x 350 mm >> Tischbelastung: 250 kg >> Pinolenhub vertikal: 60 mm >> Vertikalpinole und Horizontalpinole - SK40 >> Hydraulisches Anzugssystem >> Gewicht ca 1800 Kg Hjdpfx Afowrhxforok >> Raumbedarf ca.: 2,3 x 2 x 2 m >> Antriebsleistung: 15 KVA Zubehör und Ausstattung: >> Heidenhain TNC 320 Bahnsteuerung >> Hydraulikspannung vertikal und horizontal >> Automatische Zentralschmierung >> Spindelbremse >> Technische Dokumentation , Ersatzteilpläne, Betriebsanleitung der Steuerung und Programmierbeispiele >> Handräder >> Kühlmittelanlage >> Elektronisches Handrad HR410 Zur Maschine : Angeboten wird eine Werkzeugfräsmaschine Kunzmann WF4/3 mit einer Heidenhain TNC 320 Bahnsteuerung. Diese Universalfräsmaschine ist in einem sehr guten Zustand. Sie kommt aus einem Betrieb wo sie nur wenig zur Ausbildung genutzt wurde. Eine sehr leicht zu bedienende Steuerung. Weiterhin hat die Maschine Vertikal und Horizontal eine Hydraulikspannung. Das umbauen von Vertikal zu Horizontal ist sehr einfach, durch das wegklappen des Vertikalkopfes. Die Führungen werden durch die Zentralschmierung regelmäßig geschmiert. Die Kunzmann wurde bei uns mechanisch und elektrisch geprüft. Nutzen Sie die Möglichkeit die Kunzmann vor Ort unter Strom zu besichtigen und auszuprobieren.

Zustand: sehr gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Werkzeugfräsmaschine Kunzmann WF4/3 mit Heidenhain TNC 320 Bahnsteuerung sehr guter ZUSTAND CE-Konform !! Technische Daten: >> Baujahr 2008 Maschinen-Nr.348084 >> Starrer Winkeltisch >> Drehzahl: stufenlos bis 4500 U/min >> Vorschub stufenlos in 3 Achsen von 0 bis 2000 mm/min >> Eilgang X und Y Achse 5000 mm/min Z Achse 4000 mm/min >> Verfahrwege X/Y/Z: 400/350/400 mm >> Tischfläche: 650 x 350 mm >> Tischbelastung: 250 kg >> Pinolenhub vertikal: 60 mm >> Vertikalpinole und Horizontalpinole - SK40 >> Hydraulisches Anzugssystem >> Gewicht ca 1800 Kg >> Raumbedarf ca.: 2,3 x 2 x 2 m >> Antriebsleistung: 15 KVA Zubehör und Ausstattung: >> Heidenhain TNC 320 Bahnsteuerung >> Hydraulikspannung vertikal und horizontal >> Automatische Zentralschmierung >> Spindelbremse >> Technische Dokumentation , Ersatzteilpläne, Betriebsanleitung der Steuerung und Programmierbeispiele >> Handräder >> Kühlmittelanlage >> Elektronisches Handrad HR410 Hodpfx Afjv Dut Ierok Zur Maschine : Angeboten wird eine Werkzeugfräsmaschine Kunzmann WF4/3 mit einer Heidenhain TNC 320 Bahnsteuerung. Diese Universalfräsmaschine ist in einem sehr guten Zustand. Sie kommt aus einem Betrieb wo sie nur wenig zur Ausbildung genutzt wurde. Eine sehr leicht zu bedienende Steuerung. Weiterhin hat die Maschine Vertikal und Horizontal eine Hydraulikspannung. Das umbauen von Vertikal zu Horizontal ist sehr einfach, durch das wegklappen des Vertikalkopfes. Die Führungen werden durch die Zentralschmierung regelmäßig geschmiert. Die Kunzmann wurde bei uns mechanisch und elektrisch geprüft. Nutzen Sie die Möglichkeit die Kunzmann vor Ort unter Strom zu besichtigen und auszuprobieren.

Zustand: gebraucht, Baujahr: 1996, x-Weg 400 mm y-Weg 350 mm z-Weg 400 mm Werkzeugaufnahme SK 40 Spindeldrehzahlen 1,0 - 4.000 U/min Vorschübe 0 - 2000 mm/min Pinolenhub 60,0 mm Tischgröße 650 x 350 mm T-Nuten 14 H7 Steuerung TNC 124 Motorleistung 5,5 kW Gewicht 1800 kg Raumbedarf ca. 2000 x 1000 x 2100 mm Neupreis ~ 55.000 Euro (!!) Ausstattung : - Universal Werkzeugfräsmaschine - HEIDENHAIN Streckensteuerung TNC 124 - Bedienfeld schwenkbar, rechts von der Maschine - hydraulischer Werkzeugwechsler ( DIN 69872 ) - Vertikalfräskopf - SK 40 - Vorschub X-Achse .. 0 - 2000 mm/min - Vorschub Y-Achse .. 0 - 2000 mm/min - Vorschub Z-Achse .. 0 - 2000 mm/min - Zentralschmierung, elektrisch - Kühlmitteleinrichtung - Spänewanne - Bedienungsanleitung f. Maschine + Steuerung Sonderzubehör inklusive : - hydraulischer Maschinenschraubstock - viele Werkzeugaufnahmen - elektronisches Handrad HEIDENHAIN HR 410 Hjdow U U Siepfx Afrok

Zustand: sehr gut (gebraucht), Baujahr: 2003, Funktionsfähigkeit: voll funktionsfähig, Werkzeugfräsmaschine Kunzmann WF4/3 mit Heidenhain TNC 124 Steuerung Sehr guter ZUSTAND CE-Konform !! Technische Daten: >> Baujahr 2003 Maschinen-Nr.344174 >> Starrer Winkeltisch >> Drehzahl: stufenlos bis 4000 U/min >> Vorschub stufenlos in 3 Achsen von 0 bis 2000 mm/min >> Verfahrwege X/Y/Z: 400/320/400 mm >> Tischfläche: 650 x 350 mm >> Tischbelastung: 250 kg >> Pinolenhub vertikal: 60 mm >> Vertikalpinole und Horizontalpinole - SK40 >> Hydraulisches Anzugssystem >> Gewicht ca 1800 Kg >> Raumbedarf ca.: 2,3 x 2 x 2 m Hodpsx Elxpefx Afrjk >> Antriebsleistung: 12 KVA Zubehör und Ausstattung: >> Heidenhain TNC 124 Steuerung >> Hydraulikspannung vertikal und horizontal >> Automatische Zentralschmierung >> Spindelbremse >> Technische Dokumentation , Ersatzteilpläne, Betriebsanleitung der Steuerung und Programmierbeispiele >> Handräder >> Kühlmittelanlage >> Elektronisches Handrad Heidenhain Zur Maschine : Angeboten wird eine Werkzeugfräsmaschine Kunzmann WF4/3 mit einer Heidenhain TNC 124 Steuerung. Diese Universalfräsmaschine ist in einem sehr guten Zustand. Sie kommt aus einem Betrieb wo sie nur wenig zur Ausbildung genutzt wurde. Eine sehr leicht zu bedienende Steuerung. Weiterhin hat die Maschine Vertikal und Horizontal eine Hydraulikspannung. Das umbauen von Vertikal zu Horizontal ist sehr einfach, durch das wegklappen des Vertikalkopfes. Die Führungen werden durch die Zentralschmierung regelmäßig geschmiert. Die Kunzmann wurde bei uns mechanisch und elektrisch geprüft. Nutzen Sie die Möglichkeit die Kunzmann vor Ort unter Strom zu besichtigen und auszuprobieren. Die Maschine ist sofort verfügbar.

Zustand: werkstattüberholt (gebraucht), Baujahr: 2002, Universal Werkzeugfräsmaschine Fabrikat: KUNZMANN Modell: WF 4/3 Baujahr: 2002 - teilüberholt, neu lackiert, RAL7035 lichtgrau / RAL3027 himbeerrot RAL7016 anthrazitgrau Masch.-Nr.: 344025 mit Garantie geometrische Abnahme mit Prüfprotokoll Zubehör: - Streckensteuerung HEIDENHAIN TNC 124 - elektronisches Handrad HEIDENHAIN HR 410 - elektronisches 3D-Tastsystem HEIDENHAIN KT 130 zum Erfassen der Werkstücklage zum Ermitteln von Werkstückbezugspunkten zum Messen eines Fertigteils inkl. Weldon-Aufnahmefutter SK40/Ø 16 mm - Universaltisch 650 x 395 mm (T-Nut: 14 mm) um 3 Achsen schwenkbar drehbar 360° (als 4. Achse digital in der Steuerung angezeigt) schwenkbar +/- 30° Kippbereich gegen die Maschine 45° Kippbereich weg von der Maschine 15° Zentrierbohrung Ø 32 mm Tischbelastung 150 kg - Vertikalfräskopf SK 40 mit hydraulischem Anzugssystem DIN 69872 - Zentralschmierung, elektrisch - Kühlmitteleinrichtung - Spritzschutz-Kabine, mitfahrend, elektrisch gesichert Hjdpfsm Nbwtex Afrsk - Bedienungsanleitung gebraucht wie gesehen Die Maschine entspricht technisch dem Stand des damaligen Baujahrs.
