Portalfräsmaschine

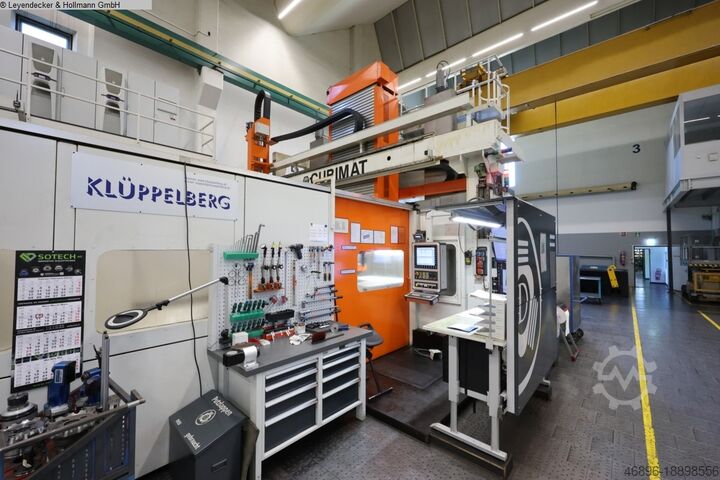

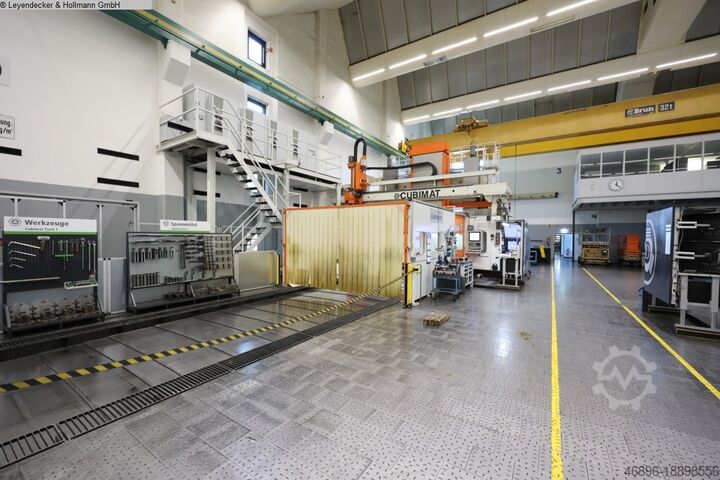

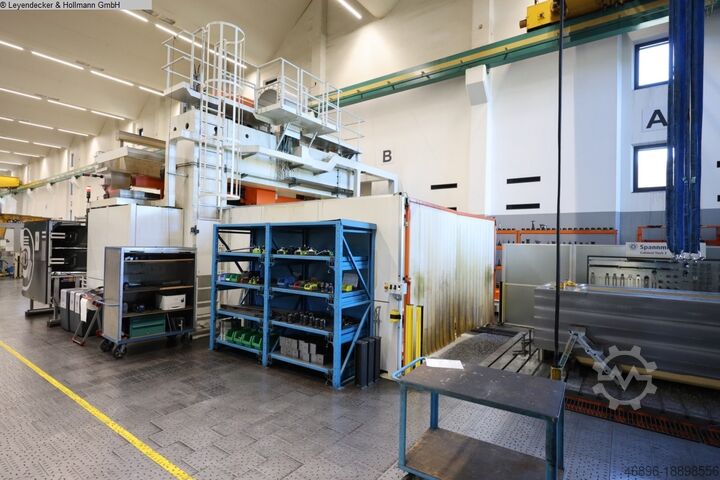

KOLB CUBIMAT VD

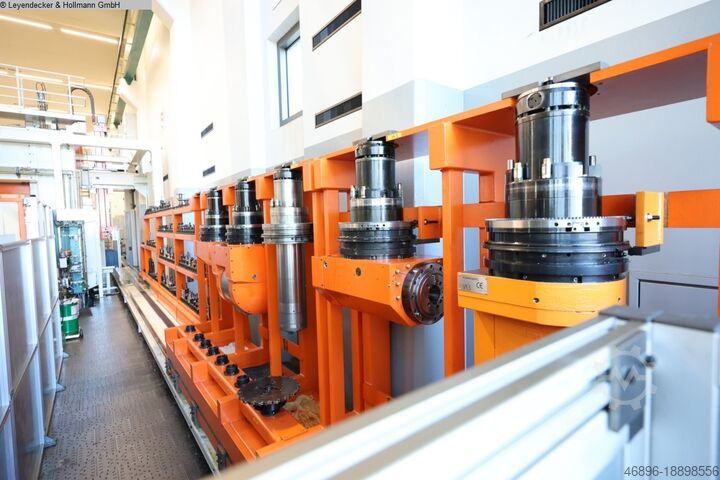

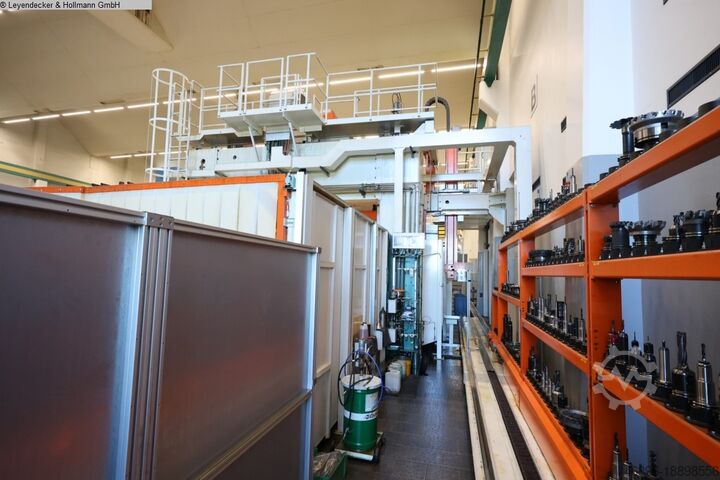

Zustand: gebraucht, Technische Details: x-Weg: 6500/13150 mm y-Weg: 4000 mm z-Weg: 1250 mm w-Achse: 2250 mm Tischfläche: 5500/12150 x 3000 mm max. Werkstückgewicht: 70.000/105.000 kg Stößelabmessungen: 480 x 510 mm Frässpindelmotor: 63 kW Drehmoment an der Spindel: 3300 Nm Werkzeugaufnahme: DIN 39871 AD ISO 50 Frässpindeldrehzahlbereich: 6,3 - 4000 U/min Vorschubgeschwindigkeit: 1 - 24000 mm/min w-Achse: 1 - 6000 mm/min. Durchgang zwischen den Ständern: 3500 mm Durchgangshöhe: 3000 mm Gesamtleistungsbedarf: 120 kW Maschinengewicht ca.: 245 t Raumbedarf ca.: 29,0 x 7,7 x 8,1 m Lasdpfx Aajwc A Shemsd Maschine ist im nahezu neuwertigen Zustand und wurde komplett modernisiert in 2020! mit CNC SIEMENS 840 D autom. Werkzeugmagazin für 153 Werkzeugplätze autom. Fräskopfmagazin für 6 Fräsköpfe Bearbeitungsmodul -gerade - gerade lang - Bearbeitungsmodul -Winkel Standard - 4000 rpm, 144 x 2,5°, ISO 50 Bearbeitungsmodul -Winkel schmal verlängert -40 kW, 4000 rpm, 1800 Nm, 144 x 2,5°, ISO 50 Bearbeitungsmodul -Universal Index - 40 kW, 4000 rpm, 2100 Nm, C-Achse 144 x 2,5° , B-Achse +/- 44 x 2,5°, ISO 50 Kühlmitteleinrichtung, Späneförderer *

Zustand: gut (gebraucht), Baujahr: 1999, Funktionsfähigkeit: ungeprüft, Verfahrweg X-Achse: 6.000 mm, Verfahrweg Y-Achse: 3.200 mm, Verfahrweg Z-Achse: 2.050 mm, Gesamtlänge: 13.000 mm, Tischlänge: 5.000 mm, Tischbreite: 3.000 mm, Gesamtbreite: 8.000 mm, Spindeldrehzahl (min.): 12.000 U/min, Gesamthöhe: 6.000 mm, Tischbelastung: 50.000 kg, Gesamtgewicht: 120.000 kg, Anzahl der Steckplätze im Werkzeugmagazin: 32, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, HEYLIGENSTAEDT HEYMUNILL 3200-P in schwerer Portalbauweise mit festem Querbalken für die Bearbeitung großer und schwerer Werkstücke. Großer Arbeitsbereich mit Verfahrwegen von X 6.000 mm / Y 5.000 mm / Z 1.500 mm sowie einer Tischgröße von ca. 5.000 x 3.000 mm und einer Tischbelastung von ca. 50.000 kg. Portaldurchgang ca. 3.220 mm Breite / 2.050 mm Höhe. 5-Achs Bearbeitung / Fräsköpfe A- und B-Achse (Schwenkachse im Fräskopf) C-Achse (360° Rotation) 5-Achs simultane Bearbeitung möglich (mit Gabelkopf) Fräsköpfe: Gerader Fräskopf FK 120/340 90° Winkelkopf WFK 100/750M Gabelkopf FK 100/2D Fräskopfmagazin: 5 Plätze automatischer Fräskopfwechsel Weitere Ausstattung:IKZ ca. 7 bar Werkzeugwechsler 32-fach (SK50, Fibro ATC 32/50) Werkzeugaufnahme SK50 (DIN 69871) Werkzeuglängenmesssystem (Laser) Späneförderer Kühlmittelanlage Ledpfxsy Anrto Aamjad adaptive Vorschubregelung Heidenhain Längenmesssysteme X/Y/Z

Zustand: gebraucht, Baujahr: 2013, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 17.000 mm, Verfahrweg Y-Achse: 4.800 mm, Verfahrweg Z-Achse: 1.500 mm, Tischlänge: 16.000 mm, Tischbreite: 3.000 mm, Spindeldrehzahl (max.): 3.000 U/min, Eilgang X-Achse: 12 m/min, Eilgang Y-Achse: 8 m/min, Eilgang Z-Achse: 8 m/min, Ständerweite: 3.800 mm, Art des Eingangsstroms: Drehstrom, Position des Fräskopfes: vertikal / Winkelkopf, Drehzahl (max.): 3.000 U/min, Abstand Tisch zu Spindelmitte: 2.300 mm, Gesamtgewicht: 90.000 kg, Spindelnase: ISO 60 / ISO 50 Adapter, Leistung des Spindelmotors: 60.000 W, Ausstattung: Drehzahl stufenlos einstellbar, ➡️ WALDRICH COBURG CNC PORTALFRÄSMASCHINE ⬅️ Schwerzerspanung | Siemens 840D Retrofit | Produktionsbereit Zum Verkauf steht eine hochwertige CNC-Portalfräsmaschine des Premiumherstellers Waldrich Coburg in sehr gutem Zustand. ✔ Maschine unter Strom ✔ Besichtigung und Testlauf möglich ✔ Siemens 840D Retrofit (2013) ✔ Neue Elektrik & Schaltschränke ✔ Neue Motoren & Antriebe ✔ Heidenhain Glasmaßstäbe auf allen Achsen ✔ Ideal für Großteilebearbeitung & Schwerzerspanung Technische Daten Verfahrweg X: 17.000 mm Verfahrweg Y: 4.800 mm Verfahrweg Z: 1.500 mm Aufspannfläche / Bodenplatten: 16.000 x 3.000 mm Ständerweite: 3.800 mm Abstand Tisch zu Frässpindel: 2.300 mm Spindelleistung: 60 kW Drehzahlbereich: 0,4 – 3.000 U/min Werkzeugaufnahme: ISO 60 / ISO 50 Adapter Maschinengewicht: ca. 90.000 kg Ausstattung Siemens 840D CNC-Steuerung 2-Gang-Getriebe Winkelkopf WFU 250 mit automatischer Indexierung Winkelkopf WFU 500 mit automatischer Indexierung Schnellgewindeschneiden Werkzeugwagen mit Werkzeughaltern Stahlabdeckungen X/Y-Achsen 2 Späneförderer Ideal geeignet für: Laodey Rrb Iopfx Aamjd Maschinenbau Großteilebearbeitung Energieanlagenbau Schiffbau Stahl- und Walzwerksindustrie Lohnfertigung 📍 Standort: USA 🌍 Weltweiter Versand organisierbar 📞 Weitere Informationen, Videos oder Besichtigungstermine gerne auf Anfrage.

Zustand: gut (gebraucht), Baujahr: 2018, Ref.-Nr.: 10643 Hersteller: FERMAT Typ: Gantry Baujahr: 2018 Steuerungsart: CNC Steuerung: Siemens Sinumeric Lagerort: Halberstadt Ursprungsland: Czech Republic X-Weg: 20000 mm Y-Weg: 7800 mm Z-Weg: 2000 mm W-Weg: 1000 mm Drehzahl: 20000 U/min Drehzahl Arbeitsspindel: 0 - U/min Drehmoment max.: 3294 Nm Eilgang X/Y/Z: 40000 m/min Tischgröße (lxb): 20000 x 5000 x 300 mm Antriebsleistung: 74 kW Spindelstock - (Spindeldurchmesser): 160 mm Zusatzinformationen: - Werkzeugkühlung - Niederruck- - Werkzeugkühlung - Hochdruck 50 bar (6 000 Liter) Lodpfx Aaeyzpxfjmoad - Werkzeugkühlung - Ölabscheider - Schlammpumpe - Einzäunung der Maschine (CE) - Elektro - lineare Abmessung - Elektro - Ferndiagnostik - ATC/Roboter Robot 140 - Späneförderer 2 - Kabine / Schutzwand der Bedienung Kabine - Elektro - Steuersystem HH iTNC 640 - Elektro - Handrad - Elektro - Klimaanlage des Verteilers - Kopf - Typ 2x UHA 0,001 Maschine kann nach Abstimmung unter Strom besichtigt werden.

Zustand: gebraucht, Baujahr: 1974, x-Weg 9700 mm y-Weg 3500 mm z-Weg 640 mm w-Achse 3000 mm Steuerung Siemens Typ 840D PL Spindeldurchmesser 200 mm Spindelleistung 85 Kw Aufspannfläche 9000x2800 mm Tischbelastung 40000 kg Ständerdurchgang 3400 mm Schnellaufspindelaufnahme ISO 50 Maschinengewicht ca. 193,8 t Raumbedarf ca. 22,4x10,2x8,2 m Retrofit 2009 Steilkegel ISO 60 DIN 2079 Drehzahl 12-450 U/min Fräsköpfe: 1x WF 680/450 1x WFU 180/350 1x WFU 70/300 1x Verlängerung 550 mm für WFK's Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 15.000 m² Lagerfläche, Krankapazität 70 t mehr als 10.000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an. Weitere Angebote finden Sie auf unserer Webseite. Besichtigungen sind nach Absprache möglich. Lsdpfeyq Sxlox Aamoad Wir freuen uns auf Ihren Besuch. Ihr Markus Hirsch Team

Zustand: gebraucht, Baujahr: 1996, Funktionsfähigkeit: eingeschränkt funktionsfähig, CNC-Portalfräswerk (Fräs-/Drehzentrum) | Fabrikat: DÖRRIES SCHARMANN | Typ: 4FZT | Baujahr: 1996 Eine leistungsstarke Portalfräsmaschine, die für die Bearbeitung großer Werkstücke konzipiert ist. Einsatzgebiete sind schwerpunktmäßig das Fräsen und Drehen großer, komplexer Werkstücke. Die Maschine kann nach Terminabsprache unter Strom besichtigt werden. Zustand: Dem Baujahr entsprechend, teilweise besteht Überholungsbedarf. Eine sehr hochwertige Maschine, daher einer Modernisierung / Generalüberholung absolut würdig / sehr zu empfehlen. TECHNISCHE DATEN: Hauptabmessungen: - Breite der Maschine: 13.230 mm - Höhe der Maschine über Flur: 8.450 mm - Länge der Maschine: 31.100 mm - Bearbeitungslänge: 11.000 mm - Durchgangsbreite: 4.400 mm - Durchgangshöhe von der Tischoberfläche bis Spindelnase des Standard-Fräskopfes: 3.000 mm Tisch: - Tischbreite: 3.450 mm - Tischlänge gesamt: 13.400 mm - Tischlänge Einzeltisch: 6.200 mm - Aufspannfläche gesamt: 3.450 x 11.000 mm - Aufspannfläche Einzeltisch: 3.450 x 5.000 mm - Zulässige Werkstückmasse Gesamtisch: max. 112 t - Zulässige Werkstückmasse Einzeltisch: max. 80 t Querbalken: - Verstellweg: 2.000 mm Fräs- und Bohrsupport: - Antriebsleistung für Fräs- und Bohrbearbeitung (Spindel): 80 kW - max. Drehzahl der Antriebswelle (Spindel): 2.500 U/min AUSSTATTUNG / ZUBEHÖR: - 2 St. Tische - 8 St. Bearbeitungsköpfe - Steuerung: SINUMERIK 880 - 2 x Späneförderer - Dokumentation - CE-Kennzeichnung Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung. - Zwischenverkauf vorbehalten - Detailliertes technisches Datenblatt und Informationen zur Ausstattung auf Lodpfx Aaoyuptzjmead Anfrage verfügbar.

Zustand: gebraucht, Baujahr: 2016, x-Achse 6.800 mm y-Achse 4.000 mm z-Achse 1.500 mm Steuerung iTNC 530 HSCI Heidenhain Durchgang zwischen den Ständern max. 5.090 mm Abstand Spindelmitte bis Tisch 1.825 mm Typ 175149A-0007 Drehzahlbereich - Hauptspindel max. 19.800 min/-1 Antriebsleistung - Hauptspindel 20 kW Werkzeugaufnahme HSK-A63 schwenkbar B: +115° / -115 ° drehbar C: +/- 200 ° Typ 178099-0005 Drehzahlbereich - Hauptspindel max. 10.020 min/-1 Antriebsleistung - Hauptspindel 20 kW Werkzeugaufnahme HSK-A100 schwenkbar B: +115° / -115 ° drehbar C: +/- 200 ° Tischaufspannfläche 6.000 x 3.000 mm max. Tischbelastung 50,0 t Höhe über Flur 100 mm Anzahl der T-Nuten 12 T-Nuten - Breite 28H12 mm T-Nuten - Abstand 250 mm Anzahl der Werkzeugplätze 62 (38+24) pos. Anzahl der Werkzeugplätze HSK A63: 37+1 pos. Anzahl der Werkzeugplätze HSK A100: 23+1 pos. max. Werkzeugdurchmesser HSK A63: 52 mm max. Werkzeuglänge HSK A63: 250 mm max. Werkzeuggewicht HSK A63: - kg max. Werkzeugdurchmesser HSK A100: 80 mm max. Werkzeuglänge HSK A100: 450 mm max. Werkzeuggewicht HSK A100: - kg Eilgang ( X / Y / Z ) 40.000 mm/min Eilgang B/C: 4.320 °/min Vorschubgeschwindigkeit X/Y/Z: 30.000 mm/min Vorschubgeschwindigekeit B/C: 2.160 °/min Beschleunigung max. 3,2 m/s² x-Achse 6.800 mm Lsdpjzf Nn Sefx Aamead y-Achse 4.000 mm z-Achse 1.500 mm b-Achse +115° / -115 ° c-Achse +/- 200 ° Gesamtleistungsbedarf 180 kVA Raumbedarf ca. 12,5 x 15,0 x 7,0 m 5-Achsen-Hochgeschwindigkeits-Portal-Gross-Bearbeitungszentrum DROOP & Rein - FOGS 40 60 C - Gabelkopf
