Rundschleifmaschine

KELLENBERGER 1500U

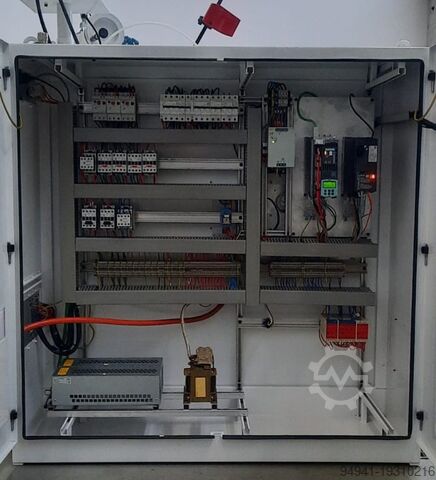

Zustand: gebraucht, Baujahr: 2026, Schleifdurchmesser 350 mm Schleiflänge 1500 mm Spitzenhöhe 175 mm Schleifscheibendurchmesser 400 mm Schleifscheibenbreite 50 mm Bohrung 127 mm Werkstückspindelkegel MK5 Werkstückspindeldrehzahl 20-400 U/min Werkstückspindelstock schwenkbar 360 ° Schleifspindelstock schwenkbar 180 + - ° Schleifspindeldrehzahl 1500,1700,2200 U/min Zustellung hubweise 0,001-0,030 mm/Ø Zustellung fortlaufend 0-0,95 mm/Ø Tisch schwenkbar ± 6 ° Längsbewegung des Tisches 1750 mm Tischgeschwindigkeit 0,02-6 m/min Werkstückgewicht zwischen Spitzen 130 kg Werkstückgewicht max.- fliegend 130 inkl. Spannugkg kg Innenspindelaufnahme 80 mm Gesamtleistungsbedarf 6,5 kW Maschinengewicht ca. 2,9 t Raumbedarf ca. 5,6 x 2,0 m Komplett überholt mit Umbau auf Technik der modernsten Ausführung. Cedpfx Afey R Edvoverc -Neuer Schaltschrank -Modernes Hydraulikaggregat -Moderner Werkstückspindelstock -Moderner Reitstock mit Feinverstellung -Moderner Steuerblock,Zustellung,Getriebekasten -Innenschleifvorrichtung für Spindeln mit 80mm Durchmesser -Schwenkwinkelanzeige Schleifspindelstock -Schleifwinkelanzeige Obertisch -Luftabhebung Obertisch -Reitstock mit Feinverstellung -Sinuslineal -stufenlos regelbare Schleifspindeldrehzahl 70-100% -stufenlos regelbare Innenschleifspindeldrehzahl 70-100% -Auf Wunsch Umbau auf separaten Innenschleifspindelantrieb mit Kühlung und regelbarer Innenschleifspindeldrehzahl 0-100% -Spritzschutztüren z-Achse Optionen: Schwenkwinkelanzeige Werkstückspindelstock Schwenkwinkelanzeige Schleifspindelstock Schwenkwinkelanzeige Obertisch Teilraumverkleidung in X sowie Sonderwünsche

Zustand: gebraucht, Baujahr: 2000, Kellenberger 600 U Rundschleifmaschine Zustand Gebraucht Baujahr 2000 Technische Daten: Tisch: Spitzenweite: 600 mm Weg: 900 mm Weg pro Handradumdrehung grob/fein: 20 / 2,5 mm Cedsy T E Rzopfx Afverc Weg pro Teilstrich am Handrad: 0,05 mm Geschwindigkeit, hydraulisch stufenlos: 0,02 - 6 m/min Umsteuerweg, minimal: 2,5 mm Haltezeit bei Umsteuerung, stufenlos: 0 - 5 sec Schwenkbereich: 11 Grad Querschlitten: Weg mit Zustellhandrad in Fein- oder Grobgang: 220 mm Weg pro Handradumdrehung grob/fein: 8 / 1 mm/ø Teilstrich am Handrad: 5 µm/ø Teilstrich mit Mikroverstellung: 1 µm/ø Eilvor- und -rücklauf, hydraulisch: 40 mm Zustellung hydraulisch: 0,95 mm/ø Einstechschleifen: Zustellgeschwindigkeit: 0,25 - 25 µm/sec Längsschleifen: Zustellbeträge pro Tischumsteuerung: 1 30 µm/ø Schleifspindelstock: Schleifscheibe zum Aussenrundschleifen: 400 x 50 x 127 mm

Zustand: gebraucht, Schleifdurchmesser 250,350,450 mm Schleiflänge 1500 mm Spitzenhöhe 125,175,225 mm Schleifscheibendurchmesser 400 mm Schleifscheibenbreite 50 mm Bohrung 127 mm Werkstückspindelkegel MK5 Werkstückspindeldrehzahl 20-400 U/min Werkstückspindelstock schwenkbar 360 ° Schleifspindelstock schwenkbar 180 + - ° Schleifspindeldrehzahl 1500,1700,2200 U/min Zustellung hubweise 0,001-0,030 mm/Ø Zustellung fortlaufend 0-0,95 mm/Ø Tisch schwenkbar ± 6 ° Längsbewegung des Tisches 1750 mm Tischgeschwindigkeit 0,02-6 m/min Werkstückgewicht zwischen Spitzen 130 kg Werkstückgewicht max.- fliegend 130 inkl. Spannugkg kg Innenspindelaufnahme 80 mm Gesamtleistungsbedarf 6,5 kW Maschinengewicht ca. 2,9 t Raumbedarf ca. 5,6 x 2,0 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen anbieten. Geometrisch überholt und neu lackiert mit original Elektrik jedoch neuer WSS Antrieb und Regler in Drehstromtechnik. Optional mit Spritzschutztüren und Umhausung x-Achse. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Mögliche Optionen gegen Aufpreis: -Schwenkwinkelanzeige Obertisch -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm mit Höhenjustierung. -Erhöhung der Spitzenhöhe auf max. 225mm Inklusive: Csdpfod Ih Dvex Afverc -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

Zustand: gebraucht, Schleifdurchmesser 250,350,450 mm Schleiflänge 1500 mm Spitzenhöhe 125,175,225 mm Schleifscheibendurchmesser 400 mm Schleifscheibenbreite 50 mm Bohrung 127 mm Werkstückspindelkegel MK5 Werkstückspindeldrehzahl 20-400 U/min Werkstückspindelstock schwenkbar 360 ° Schleifspindelstock schwenkbar 180 + - ° Schleifspindeldrehzahl 1500,1700,2200 U/min Zustellung hubweise 0,001-0,030 mm/Ø Zustellung fortlaufend 0-0,95 mm/Ø Tisch schwenkbar ± 6 ° Längsbewegung des Tisches 1750 mm Tischgeschwindigkeit 0,02-6 m/min Werkstückgewicht zwischen Spitzen 130 kg Crsdpjd Ih Dwofx Afvsc Werkstückgewicht max.- fliegend 130 inkl. Spannugkg kg Innenspindelaufnahme 80 mm Gesamtleistungsbedarf 6,5 kW Maschinengewicht ca. 2,9 t Raumbedarf ca. 5,6 x 2,0 m Geometrisch überholt und neu lackiert. Fotos von baugleicher 1000mm Maschine. Inklusive: -Neuer Schaltschrank -Moderner Werkstückspindelstock vom Modell Advance -Neuer Werkstückspindelantrieb -Modernes Hydraulikaggregat -Luftabhebung Schleifspindelstock -Moderne Innenschleifeinrichtung -Bedienwerkzeug Erweiterung Obertischschwenkung auf 10° Optional: -Schwenkwinkelanzeige Obertisch -Schwenkwinkelanzeige Werkstückspindelstock -Schwenkwinkelanzeige Schleifspindelstock -Spritzschutztüre z-Achse -Spritzschutzumhausung x-Achse etc. ZUSATZLEISTUNGEN: -Service für die Maschine -schleiftechnologische Beratung -Bedienerschulung -Ersatzteile -Zubehör

Baujahr: 1979, Zustand: einsatzbereit (gebraucht), Elemente: Spindelstock, Arbeitsspindel, Planscheibenflansch, Kegel, Tisch, Führungsbahn, Längsführung, Querführung, Reitstock, Werkstückaufnahme, Reitstockkegels, Werkstückspindel. Mit Dokumentation und Protokollen. Eine Besichtigung vor Ort ist möglich. Crodpfoyln Dtsx Afvjc

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1500 mm Spitzenhöhe 175 mm Maschinengewicht ca. 3 t High-End Kellenberger 1500U Crsdst Ii Rrjpfx Afvjc Ideal für Spindelhersteller oder Spindelüberholer -BEMA Innenschleifeinrichtung mit separatem,gekühltem Motor Schleifspindel und Innenschleifspindelmotor elektrisch verriegelt! Innenschleifspindel lässt sich nur einschalten, wenn Sie in Position ist Sicherheitstechnisch ein Quantensprung -Stufenlose Schleifspindeldrehzahl 1000-1500 U/min -Stufenlose Innenschleifspindeldrehzahl 0-100% -Digitale Anzeige der Drehzahlen der Schleifspindeln -Schwenkwinkelanzeige Obertisch -Schwenkwinkelanzeige Schleifspindelstock -Anschnittsensor Marposs nur Aussenschleifen -Fluid Anschnittsensor Marposs Innenschleifen -Spitzenhöhe bis 250mm möglich Maschine ist bereits geliefert. Baugleiche Maschine kann mit zusätzlichen Optionen aufgebaut werden. Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

Zustand: generalüberholt (gebraucht), Baujahr: 2025, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 1845/455, Komplett überholt: Mechanik, Geometrie, Hydraulik und elektrische Komponenten Schleifspindelstock Demontage, Reinigung der Teile, Austausch abgenutzter und defekter Komponenten, Überholung des Motors, Austausch der Lager, Austausch der Riemen, Demontage der Spindel, Erneuerung der Dichtungen und O-Ringe + Einstellung. Neulackierung. Werkstückspindelstock Demontage, Reinigung der Teile, Austausch abgenutzter und defekter Komponenten, Austausch des Motors, Austausch der Riemen. Neue Spindellager. Neulackierung. Reitstock Demontage, Reinigung der Teile, Austausch abgenutzter und defekter Komponenten, Austausch des Motors, Austausch der Riemen. Neue Spindellager. Neulackierung. Innenschleifvorrichtung Demontage, Reinigung der Teile, Austausch abgenutzter und defekter Komponenten, Einbau der Halterung und Ausrichten der Geometrie. Neulackierung. Hydraulik Demontage, Austausch des Motors, Austausch der Schläuche, defekter und abgenutzter Teile. Überprüfung des Hydraulikblocks. X-Achse Demontage, Austausch von Verschleißteilen wie O-Ringen, Dichtungen, Segmenten etc., Überholung des Hydraulikkolbens, Schleifen der Tische. Z-Achse Demontage, Schleifen der Tische, Austausch abgenutzter und defekter Komponenten, Überholung des Hydraulikkolbens, Schaben der V- und Flachführungen. Neulackierung. Messsystem 2-Achsen-Digitalanzeige im Lieferumfang enthalten Elektroschrank Erneuerung der Motorschütze und Relaissteuerungen. Neue Verkabelung. Neuer Frequenzumrichter für Werkstückspindelstock. TECHNISCHE DATEN Spitzenweite: 1500 mm Spitzenweite Spindelstock bis Reitstocküberhang: 1650 mm Spitzenhöhe, Standard: 125 mm Spitzenhöhe mit Unterbau: 225/250 mm Max. Schleifdurchmesser: Ø 250 mm Max. Schleifdurchmesser mit Unterbau: 450/500 mm Tisch Nutzfläche: 2060x140 mm Max. Länge/Breite für Planbearbeitung: 1750x200 mm Längsverstellung, manuell/hydraulisch: 1750 mm Manuelle Tischbewegung, 1 Kurbelumdrehung – grob: 20,006 mm Manuelle Tischbewegung, 1 Kurbelumdrehung – fein: 2,457 mm Tischgeschwindigkeit, stufenlos, hydraulisch: 0-6 m/min Tischschwenkung: 6° Anschlag, Rücklauf: 0-5 Sek. Arbeitsspindel Werkstückdrehzahl, stufenlos elektrisch: 20–400 min-1 Schwenkung: 360° Innenkegel Arbeitsspindel: MK5 Reitstock Innenkegel der Reitstockspindel: MK3 Hand- oder hydraulischer Rücklauf Reitstockspindel: 30 mm Innenkegel Abrichtdiamant: MK0 Universal-Schleifkopf Cedpfxsxt Ilfe Afvjrc Querschlittenweg Schleifscheibe: 285 mm Schnellvorschub Schleifscheibe, vor/rück: 40 mm Schleifspindeldrehzahlen: 1500 – 1700 – 2200 – 3600 min-1 Vertikalbewegung Schleifspindel, Spitzenhöhe: 125–330 mm Zylindrische Schleifscheibe, max.: 400x50x127 mm Planschleifscheibe, max.: 250x20x76 mm Schwenkung des Schleifkopfs mit Feststellpositionen bei je 90°: 270° Vorschub der Schleifscheibe 1 Teilstrich Nonius: 0,005 mm/Ø Automatischer Vorschub, max.: 0,9 mm/Ø Motoren Schleifspindelmotor: 2.900 min-1 / 4,0 PS Arbeitsspindelmotor: 3.000 min-1 / 2,0 PS Kühlmittelpumpenmotor: 2.850 min-1 / 0,12 PS Innenschleifvorrichtung Bohrungsdurchmesser: 70 mm Innenschleifspindeldrehzahl Ø70 mm: 14.000 min-1 Innenschleifspindeldrehzahl Ø50 mm: 21.000 min-1 Alle technischen Angaben erfolgen ohne Gewähr auf Irrtum oder Auslassung.

Zustand: gebraucht, TECHNISCHE DATEN - Abstand zwischen Spitze : 200 [mm] - Spitzenhöhe : 125 [mm] - Schleiflänge : 80 - 0 [mm] - Max. Stück Gewicht : 3 [kg] - Verfahrweg X/Z : 210 / 210 [mm] - Achse X programmierbare Vorschubsgeschwindigkeit : [mm/min] - Auflösung : 0.01 [mm] - Achse Z programmierbare Vorschubsgeschwindigkeit : [mm/min] - Auflösung : 0.01 [mm] SCHLEIFSCHEIBE-HALTER SPINDELTSOCK Cjdpfxey T Snyj Afvsrc - Schleifscheibe Abmessungen : 508 x 63 x 203 [mm] - Geschwindigkeit : 63 [m/s] - Leistung : 4.5 [kW] STÜCKHALTER SPINDELSTOCK - Kegeltyp : CM4 - Geschwindigkeit : 1 - 2500 [Upm] - Leistung : 2.2 [kW] - C Achse - REITSTOCK - Kegeltyp : CM3 - Pinole Hub : 35 [mm] - Feineinstellung : +/- 40 [μm] ELEKTRISCHE VERSORGUNG - Gesamtantrieb : 13 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 1120 x 1730 [mm] - Maschinengewicht : 2300 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 24761 [bst.] ZUBEHÖR - Steuerung : Fanuc - Kühlmitteltank * mit Kühlmittelkühlung * mit Papierfilter

Zustand: werkstattüberholt (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Spitzenhöhe: 250 mm, Spitzenbreite: 1.500 mm, Schleifdurchmesser: 500 mm, Reitstockpinolenhub: 30 mm, Ausstattung: Dokumentation/Handbuch, Maschine wurde teilweise generalüberholt und beinhaltet unter anderem neue Geometrie & einen neuen Schaltschrank. Das Lager wurde ersetzt. TECHNISCHE DETAILS Bearbeitungsbereich Spitzenweite: 1.500 mm Spitzenhöhe: 250 mm max. Schleifdurchmesser: 500 mm Tischschwenkung: ± 8 ° Schleifkopf Schleifscheibenabmessungen: 400 x 50 x 127 mm Spindeldrehzahl: 1.500 / 1.700 / 2.200 U/min Bohrung für Innenspindel: 90 mm Werkstückkopfträger Ausrichtung des Werkstückkopfträgers: 180 ° Spindeldrehzahl: 20 - 400 U/min Spindelinnenkegel: Morse 5 Reitstock Reitstockinnenkegel: Morse 4 Pinolenhub des Reitstocks: 30 mm MASCHINEN-DETAILS Antriebe Motorleistung Schleifkopf: 3 kW Motorleistung Reitstock: 0,9 kW Maschinendaten Abmessungen: 2.860 x 1.680 x 1.670 mm Gewicht: 2.500 kg AUSSTATTUNG Automatischer Arbeitszyklus Schmiermitteltank mit Pumpe Innenschleifspindel Codpfoxgrd Sjx Afvorc Außenschleifscheiben Abrichtgerät Dokumentation Hinweis: Eine Digitalanzeige kann optional für 3.600€ erworben werden.

Zustand: gebraucht, Baujahr: 2020, Zwei Maschinen Baujahr 2020 (G5 i) und eine Maschine Baujahr 2022 (G5) verfügbar. inkl. Hydraulikeinheit, Ölkühler und Lufttrockner Erstinbetriebnahme der 2020 Maschinen im März/Mai 2022, die 2022 Maschine im März 2023. Das Bearbeitungszentrum kann zum Schleifen, Fräsen und Bohren von metallischen Werkstücken eingesetzt werden. Maschinenüblich ist eine integrierte Abricht- bzw. Abrichteinheit vorhanden. Das Bearbeitungszentrum für das Hartschleifen und Ausbohren der Bohrungen von Scheiben und Flanschen präziser Planetengetriebe eingesetzt Maschinenbeschreibung Makino Modell G5 i Grinder Universal-Bearbeitungszentrum Mit Tiefschleiffunktion (Creep Feed Grinding) Makino Professional 5 Steuerungssystem Maschinenspezifikation (laut Herstellerangaben) Verfahrwege Säule X-Achse: 520 mm Spindel Y-Achse: 560 mm Tisch Z-Achse: 600 mm Spindelmitte bis Palettenoberkante: 80 – 640 mm Spindelnase bis Palettenzentrum: 70 – 670 mm Cedpfxeywgh Ns Afvorc Vorschubgeschwindigkeiten Kleinste Schrittweite: 0,001 mm Tippbetrieb (Jog): 1 – 8.000 mm/min Bearbeitungsvorschub: 1 – 48.000 mm/min Eilgang: 48 m/min Spindel Spindelaufnahme: ISO 40 Spindelmotor (hohes Drehmoment): 18,5 / 22 kW AC Drehzahl (2 Bereiche): 50 – 12.000 U/min Automatischer Werkzeugwechsler Maschinengewicht 8.450 kg Gesteuerte Achsen 5 Achsen simultan Sonderausstattung für VIPER-Schleifen Abrichteinheit Rotierende Abrichteinheit (Schnellwechsel) – elektrisch, inkl. Aufnahme (52 mm) Elektrische Schnittstelle für Abrichter Werkstückspannung Erowa ER-029392 Power Chuck Spann-/Löse-Steuerung inkl. Druckanzeige Kühlmittelaufbereitung und -versorgung Wasserbasiertes Kühlmittelfiltersystem Übergabetank Hochdruckpumpe Selbstkippender Spänebehälter Kühlmittel-Versorgungsbrücke Absaugung inkl. Rohrsystem Makino Schnittstelle für Kühlmittelanlage Makino Schnittstelle für Absaugung Kühlmittelüberwachung (Druck, Durchfluss, Temperatur) Programmierbare Kühlmitteldüse (PCN) – durch Spindel, Düse, Basis und Dusche PCN-Düsenbaugruppe Sonstiges Automatische Werkstückmesseinrichtung (RMP600) Point Master Einheit (manuelle Messtastereinheit) Bench Master Lufttrockner Spezielle I/O-Schnittstelle Maschinenverankerungssatz FANUC Garantie (2 Jahre) C&F-Kosten UK-/Euro-Transformator Hochgeschwindigkeits-Drehwerkstückspindel (100 U/min) Zeitverzögerter Spritzschutz Ölschmiersystem für Kugelgewindetrieb und Linearführungen Programmierbare Kühlmitteldüse für Schleifscheiben (PCN) Verstärkte Spritzschutztür Automatische Fronttür (AWC) mit Lichtvorhang Signalleuchten (3-farbig) Halogen-Arbeitsleuchte (1 Stück) Sicherheitsverriegelungspaket Optionale Ausstattung Easy-Grind Max NC inkl. HMI und Machine Manager Maßstabssystem X, Y, Z Achsen (0,05 µm) Umstellung der Anzeigesprache von Englisch auf Deutsch Freilauf der Rundachsen während des Betriebs Projektmanagement durch NCMT und Melior Motion Easy-Grind Max+ (Einplatzlösung, kundenspezifisch angepasst)
