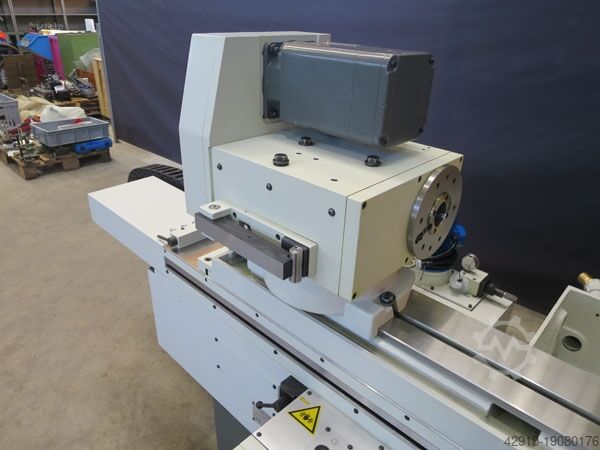

Rundschleifmaschine - Universal

KELLENBERGER 1000-175

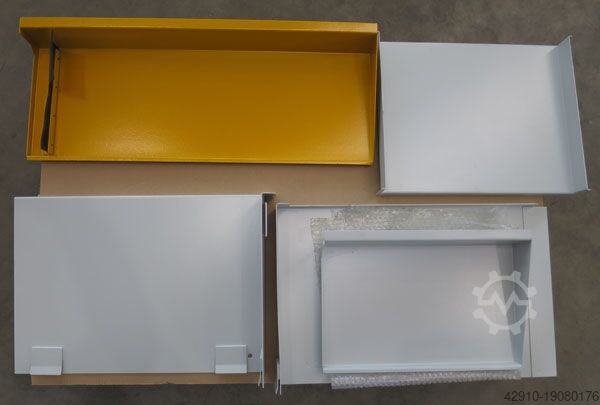

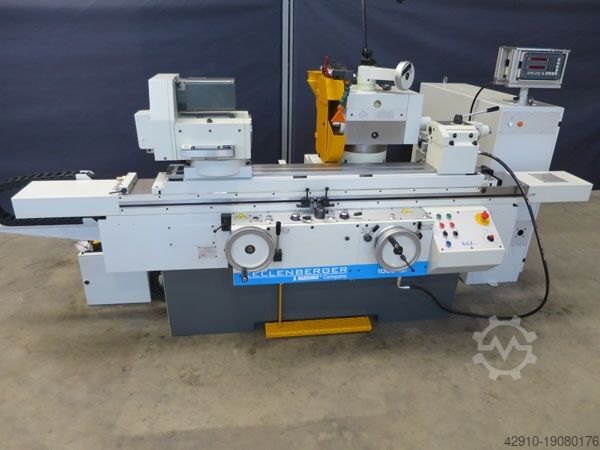

Zustand: sehr gut (gebraucht), Maschinen-/Fahrzeugnummer: 31.207.011, Fabrikationsdatum Fabrikationsursprung Schweiz Spannung 380V Nettogewicht 3150 kg Aussenmassen 400x185x175 cm Zollposition 8460 TECHNISCHE DATEN Distanz zwischen Spitzen 1000 mm Spitzenhöhe 175 mm Schleifscheibe : durchmesser/breite/bohrung 500 x 80/100x 203.0 mm Max breite der Schleifscheibe 80(100) mm Spindelgeschwindigkeiten 1220,1360-1530 min-1 Tisch (progressive regulierbar) 0.02 bis 6.0 m/min Querschlitten, weg 220 mm Werkstüspindelstock, Schwenkbereich Grad 360° geschwindigkeit (progressiv reg.) 20 min-1 bis 400 min-1 Hedpfx Aheiwtm Se Aew Maximaler werkstückdurchmesser 249 mm Maximaler Weg 1100 mm Reitstock Kegel MK3 irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben

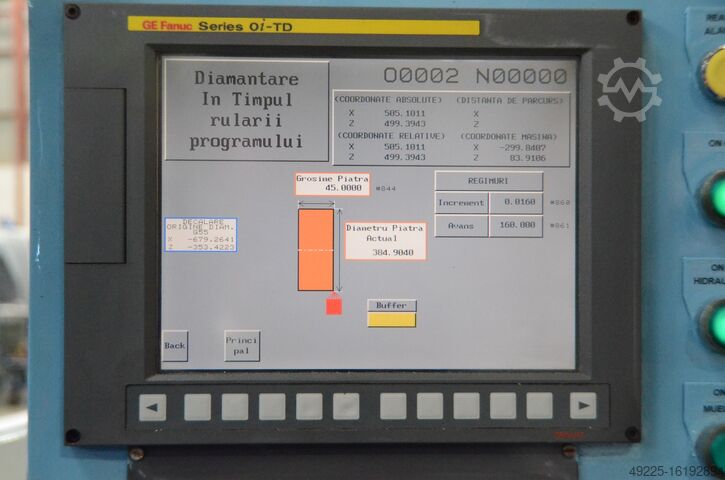

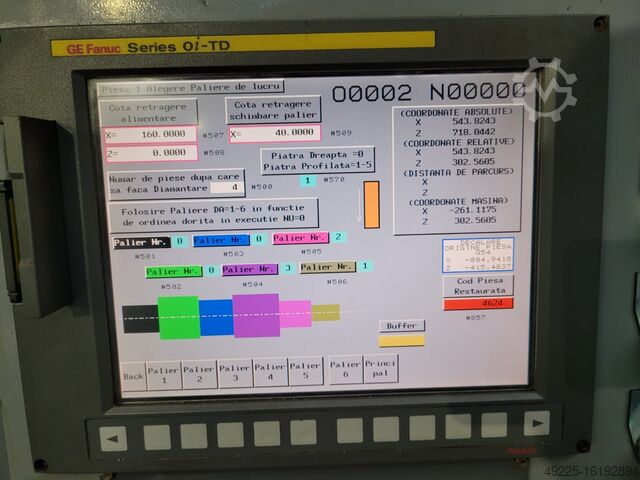

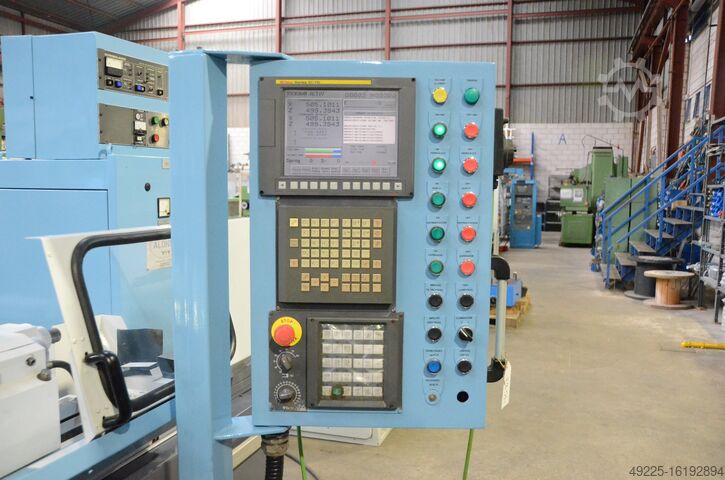

Zustand: gut (gebraucht), Spitzenweite: 1000 mm Spitzenhöhe: 175 mm CNC-Marke: FANUC CNC-Modell: Oi-TD Hjdpfx Ahetrgn To Aow

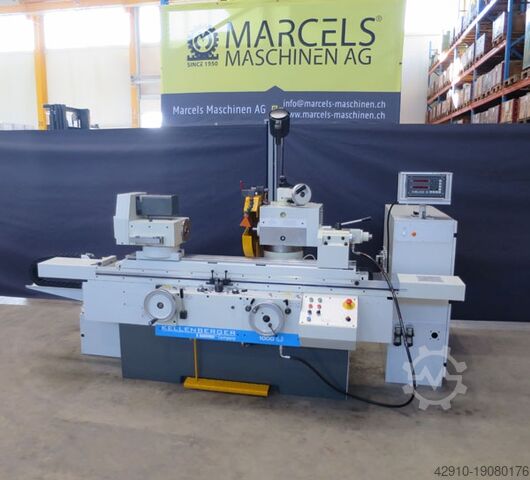

Zustand: generalüberholt (gebraucht), Maschine komplett revidiert Mit Digitalanzeige Spitzenhöhe 175 mm Spitzenweite 1000 mm Schleifscheibe 400 x 50 x 127 mm + 225 x 20 x 76.2 mm Schleifscheiben Drehzahl 1'500-2'200 U/Min Mit Innenschleifeinrichtung Diverses Zubehör MARCELS MASCHINEN AG Hedpfewhk Uusx Ah Ajw

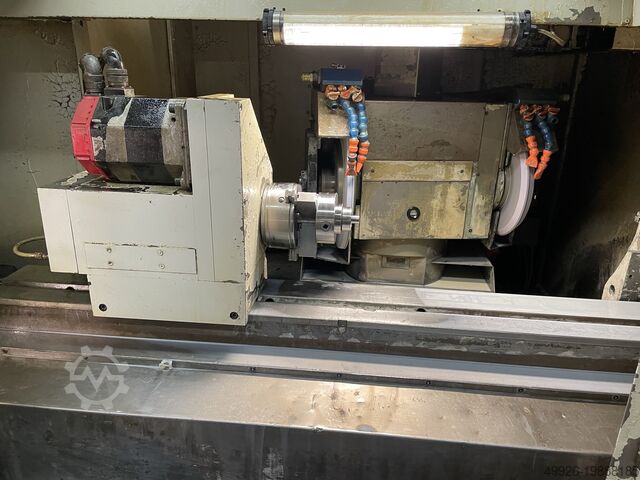

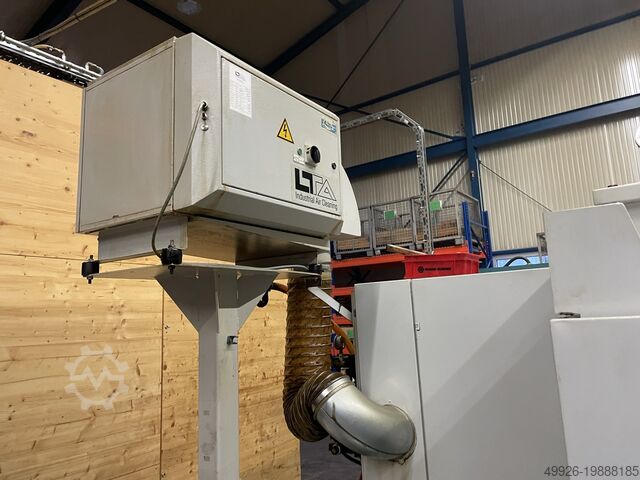

Zustand: gebraucht, _____ Beschreibung: Werkstückspindelstock: Schwenkbereich:-10°/+100° Drehzahl:800 U/min Spitzenhöhe:175 mm Aufnahmekonus innen:MK5 Kurzkegelaufnahme aussen:DIN 55026 Hsdpfx Ahjwz T Aze Ajw Werkstückgewicht max.:150 kg Schleifspindelstock: Ausführung:Tandem Schleifspindelstock B-Achse:-210°/+30° Innenschleifeinrichtung:Innenschleifspindel Schleiftisch (X-Achse): X-Achse: 320 mm Geschwindigkeit max.:7,5 m/min Auflösung:0,1 μm Untertisch (Z-Achse): Spitzenweite:1.000 mm Z-Achse:1.150 mm Geschwindigkeit max.:15 m/min Auflösung:0,1 μm Ausstattung /Zubehör: Kühlmittelversorgung:KSS-Anlage mit Filter Emulsionsnebelabscheider:Mechanisch Reitstock:MK4, Hub 50 mm Werkstückmessung I:Movomatic TMP 91 Werkstückmessung II:Movomatic TNU 91 Werkzeugvermessung:Marpos A 90 Einrichtebetrieb:Elektronisches Handrad Zubehör:Diverse Flansche, Spitzen und Futter

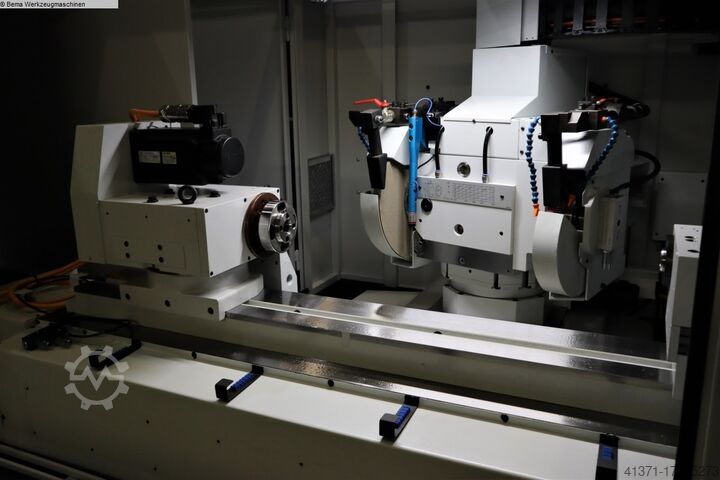

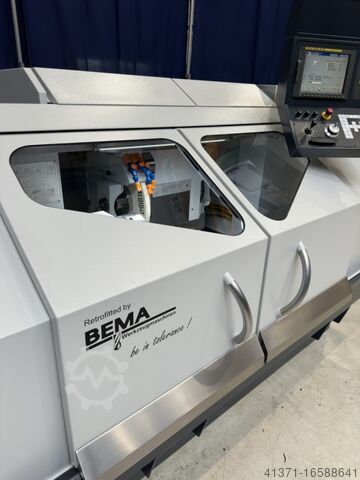

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen is: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Hsdpfx Aheuwv H Ts Aow Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben über Schleifspindelmotor. -Schleifspindelmotor 4,4KW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock)ELASO integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -BEMAT Schleifscheibenvermessung Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung -Absaugung -Papierbandfilter Steuerung: Schleif-Grundzyklen -Werkstück Nullen mit Z-Pos (Längspositionieren) -Schleifscheiben Vermessung mit BEMAT -Anschnitt-Sensor GAP -Vermessen Abrichtdiamanten -Korrekturen -Außen- und Innenrundschleifen (Pendel und Einstechschleifen) -Außen- und Innenkegelschleifen (schwenken der B-Achse, Abrichten mit gerader Scheibe) -Außen- und Innenradiusschleifen (Radius auf Scheibe abgerichtet) Optionale Schleifzyklen -Profil Einstechen außen und innen mit Profilscheibe -Profil Schleifenaußen- und innen mit gerader Scheibe -Ein- und mehrgängige Außen- und Innengewinde Schleifen mit frei wählbaren Flankenwinkel -Trapezgewinde Schleifen -Unrundschleifen außen und innen 15.000

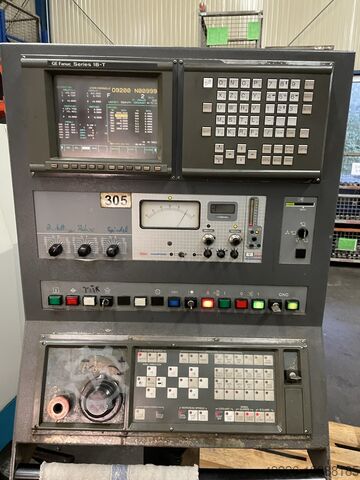

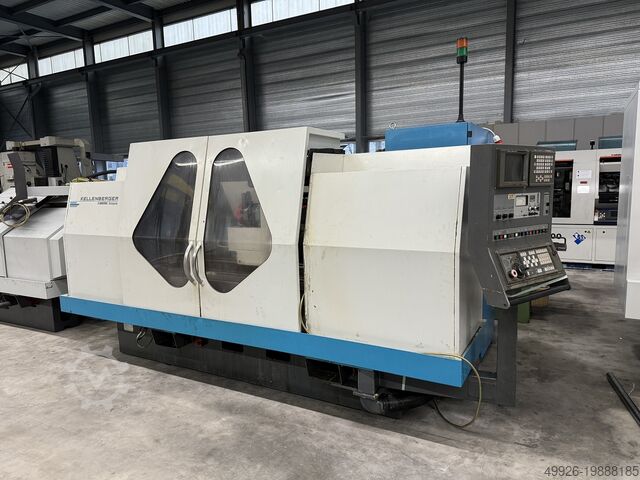

Zustand: gut (gebraucht), Baujahr: 1999, Betriebsstunden: 16.000 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 650341, Baujahr 1999 mit Fanuc 18 TB – 3 Achsen XZB Marposs E30/E20 Herstellungsland: CH Spannung: 400V/50Hz/3ph Abmessungen: 410x220x190 cm Eigengewicht der Maschine: 5.000 kg TECHNISCHE DATEN Numerische Steuerung: Fanuc 18TB Zwischenteil Fester Zwischenteil: Schleifkopf R Schwenkbarer Teil mit manueller Indexierung 2,5°: R / RS / UR / URS -210° bis +30° Schwenkbarer Teil mit automatischer Indexierung 2,5°: R / RS / UR / URS -210° bis +30° B-Achse, Auflösung 0,1'': R / RS / UR / URS -210° bis +30° Standard-Werkstückspindelkopf Schwenkbereich: -10° (+100°) Spindeldrehzahl (stufenlos): 6–600 min⁻¹ Spannaufnahme innen: MK5 Reduzierhülse: MK5/MK4 Hsdpfxjw T Tb Hj Ah Aow Kurzkegelaufnahme außen: DIN 55026 / Gr.5 Zulässiges Drehmoment: 160 Nm Garantierte Rundheit für Futterarbeiten Standard: 0,5 µm Option: 0,2 µm Werkstückgewicht zwischen Spitzen: 150 kg Reitstock Konusaufnahme: MK4 Pinolenhub: 50 mm / 2° Option: Feinzustellung mit Korrektur (Ø +/- 150 µm) Schleifscheibendaten Durchmesser 300: 27 m/s Durchmesser 400: 35 m/s Durchmesser 500: 45 m/s Schleifkopf UR Leistung: 9,2 kW / 12,5 PS Schleifscheibenaufnahme links max.: Ø 500 x 80 mm Rechts, zusätzlich max.: Ø 400 x 63 mm Innenschleifeinrichtung: Spindel HJN 828 Untere Tisch (Z-Achse) Spitzenweite: 1.000 mm Max. Wege: 1.150 mm Max Geschwindigkeit: 15 m/min Max Auflösung: 0,1 µm Obere Tisch Spitzenweite 1.000 mm, Schwenkung 0 bis 9° Schleifschlitten (X Achse) Max. Hub: 320 mm Max. Geschwindigkeit: 7,5 m/min Max. Auflösung: 0,1 µm Pneumatik Mindestanschluss: 6 bar Luftverbrauch: ca. 0,6 m³/h Kühlmittel Max. Anschlussdruck: 3 bar Platzbedarf (Version 1000): 3.600 x 2.000 mm Technische Angaben ohne Gewähr für Irrtümer oder Auslassungen.

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen is: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben über Schleifspindelmotor. -Schleifspindelmotor 4,4KW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock)ELASO integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -BEMAT Schleifscheibenvermessung Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung -Absaugung -Papierbandfilter Steuerung: Schleif-Grundzyklen -Werkstück Nullen mit Z-Pos (Längspositionieren) -Schleifscheiben Vermessung mit BEMAT -Anschnitt-Sensor GAP -Vermessen Abrichtdiamanten -Korrekturen -Außen- und Innenrundschleifen (Pendel und Einstechschleifen) -Außen- und Innenkegelschleifen (schwenken der B-Achse, Abrichten mit gerader Scheibe) -Außen- und Innenradiusschleifen (Radius auf Scheibe abgerichtet) Optionale Schleifzyklen -Profil Einstechen außen und innen mit Profilscheibe -Profil Schleifenaußen- und innen mit gerader Scheibe -Ein- und mehrgängige Außen- und Innengewinde Hodpfsuwv H Hjx Ah Aew Schleifen mit frei wählbaren Flankenwinkel -Trapezgewinde Schleifen -Unrundschleifen außen und innen 15.000

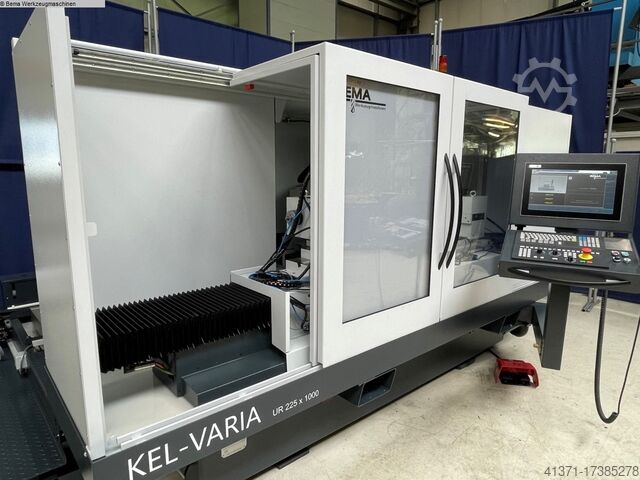

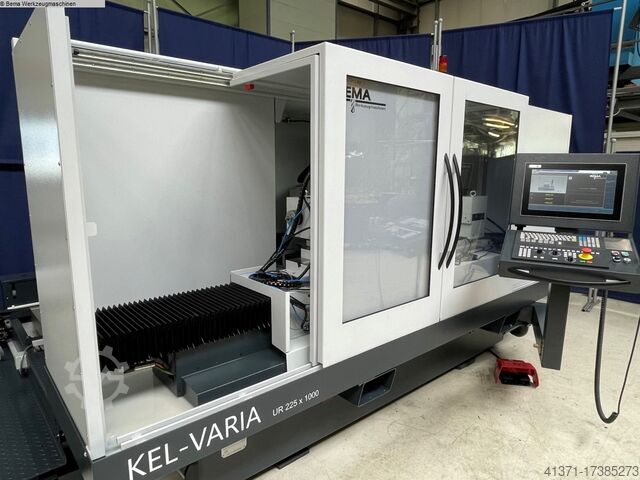

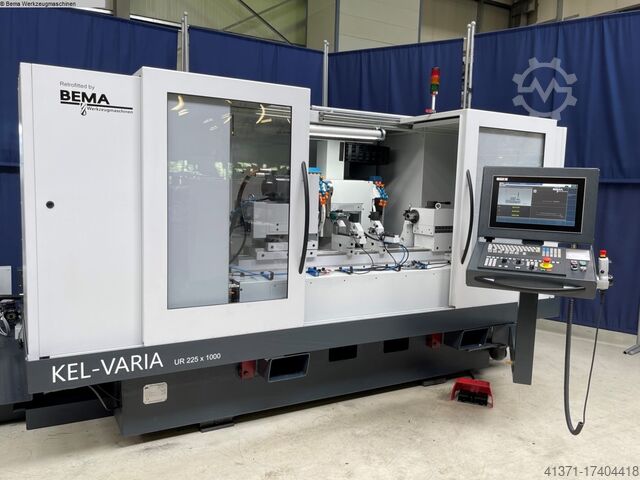

Zustand: gebraucht, Baujahr: 2002, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Fotos von baugleicher Maschine in Spitzenhöhe 225mm Basis: Kellenberger Kel-Varia UR175-1000 Kelco 120 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse stufenlos, hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 und T2 von ELASO berührungslos integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 D-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems -Absaugung Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Hjdjuxfucopfx Ah Ajw Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Steuerung: Die Schleifsoftware besteht aus einer Basis-Lizenz und diversen Optionen die je nach Ausrüstung der Maschine möglich sind. Software Basis - Aussen-, und Innenpendelschleifen - Aussen-, und Inneneinstechschleifen - Aussen-, und Innenplanpendelschleifen - Aussen-, und Innenplaneinstechschleifen - Aussen-, und Innenkegelpendelschleifen - Aussen-, und Innenradiusschleifen, Radius auf Scheibe abgerichtet - Halb-Automatisches Pendelschleifen - Werkstück Nullen - Schleifscheiben Nullen - Vermessen der Abrichtdiamanten - 2 Formdiamanten - 1 Formdiamant oder Abrichtrolle (Abrichtrolle nötig) - Formrolle (Abrichtrolle nötig) - 3 Flachabrichter - Korrekturen - Z-Positionsmessung (Taster nötig) - GAP Antasten (Anschleif-Vorrichtung nötig) OPTIONEN gegen Aufpreis: Software Profil Einstechschleifen: - Aussen-, und Innenprofileinstechschleifen mit Profilscheibe Software Profilschleifen: - Aussen-, und Innenprofilschleifen mit Gerader Scheibe Software Gewindeschleifen: - Ein-, und Mehrgängige Aussen-, und Innengewinde Schleifen mit Gewinde auf der Scheibe abgerichtet. Abrichten von Ein-, und Mehrrillen Scheibe. Flankenwinkel frei wählbar. Software Trapez-Gewindeschleifen: - Zusätzliches Abrichten von Trapezgewinden möglich Aussen-, und Innenunrundeinstechschleifen: - Aussen-, und Innenunrundpendelschleifen Software Unrundschleifen: Voraussetzung für das Unrundschleifen ist eine Ausrüstung der Werkstückachse mit einem hochauflösenden Drehgeber, damit die Achse als C-Achse betrieben werden kann. Das Unrund...

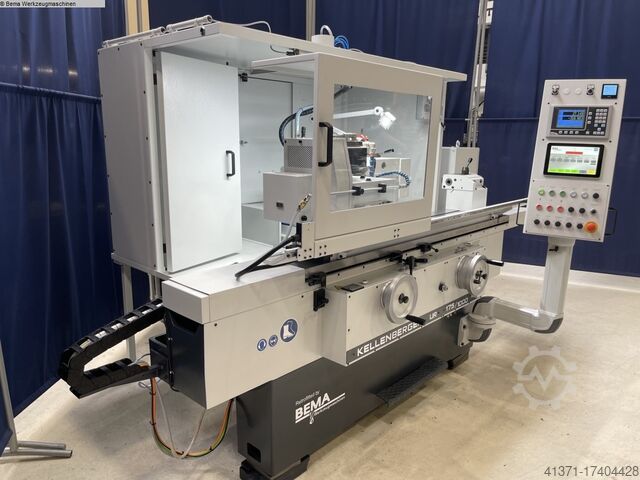

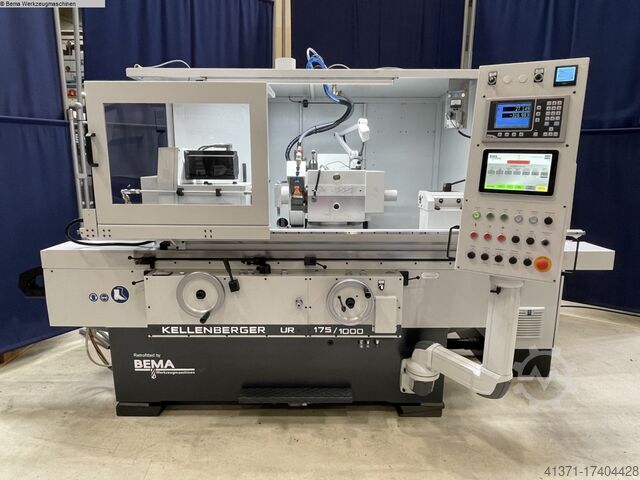

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Schleifscheibendurchmesser 400 mm Schleifscheibenbreite 50 mm Bohrung 127 mm Werkstückspindelkegel MK5 Werkstückspindeldrehzahl 20-400 U/min Werkstückspindelstock schwenkbar 360 ° Schleifspindelstock schwenkbar 180 + - ° Schleifspindeldrehzahl 1500,1700,2200 U/min Zustellung hubweise 0-9,99 mm/Ø Zustellung fortlaufend 0-9,99 mm/Ø Tisch schwenkbar ±8 ° Längsbewegung des Tisches 1100 mm Tischgeschwindigkeit 0,02-6 m/min Werkstückgewicht zwischen Spitzen 130 kg Querweg max. 270 mm Werkstückgewicht max.- fliegend 130 inkl. Spannung kg Innenspindelaufnahme 80 mm Reitstock-Pinolenaufnahme MK 3 Pinolenweg 30 mm Gesamtleistungsbedarf 6,5 kW Maschinengewicht ca. 3,05 t Hodpfxouxfupo Ah Aow Raumbedarf ca. 4 x 2 m Überholt nach Kellenberger Richtlinie inklusive neuer, moderner sowie zukunftssicherer Steuerung. Foto von bereits gelieferter Maschine. -Die Bedienung über das Touch-Panel ist denkbar einfach. -Die Symbolik auf der Steuertafel ist praktisch identisch mit der ursprünglichen Steuerung somit entfällt die Einarbeitung. -Diagnosefunktion mit Anzeige von SPS Hinweisen und den digitalen I/O -Abrichtfunktion auf Kundenwunsch erweiterbar bzw. änderbar. -Auf Wunsch orientierter Spindelhalt der Werkstückspindel möglich. -Neuer Maximaler Zustellbetrag 40mm auf Wunsch noch erweiterbar. -Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my Optionen: -Drehgeber mit digitaler Anzeige im Werkstückspindelstock -Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung mit Spindel möglich) -Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm -Erhöhung der Spitzenhöhe auf max. 225mm -Drehzahlregelung für die Schleifspindel Inklusive: -Bedienwerkzeug -Spannrohr für Futter weiteres Zubehör auf Anfrage. Maschine verfügt in der x-Achse über ein elektronisch gesteuertes Zustellsystem mit Schrittmotorantrieb. Hydraulische Tischlängs- und Eilgangbewegung. Vielseitige Einsatzmöglichkeit in der Produktion beim Aussenrund- und Innenschleifen oder für das Aussen-, Plan- und Innenschleifen in einer Aufspannung von Einzelteilen. Mögliche Optionen: -Halbautomatische Abrichtzyklen für das Aussen- und Innenschleifen -automatischer Abrichtkompensation. -Messsteuerung Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015 genannt. Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

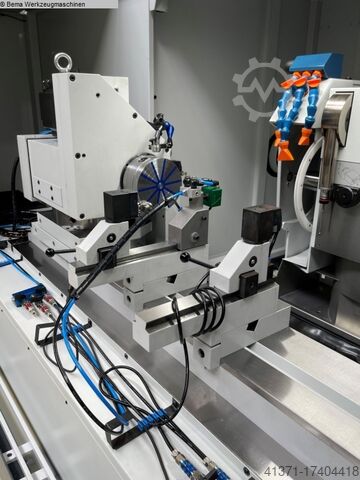

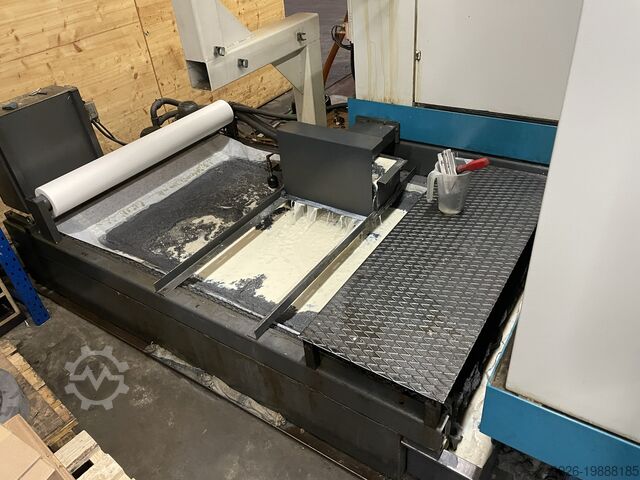

Zustand: gebraucht, Baujahr: 2006, Schleifdurchmesser 350 mm Hsdpfx Aot Ii Nboh Ajw Schleiflänge 1000 mm Spitzenhöhe 175 mm Maschinengewicht ca. 3,5 t Maschine komplett überholt im BEMA Style mit 12 Monaten Gewährleistung Mechanisch und optisch wie neu Foto von gerade fertig gestellter Maschine mit teilweise anderen Optionen. Fanuc 21i Steuerung -Schleifkopf UR 1-2-3 Aussen/Innen/Plan -B-Achse automatisch 1° Hirth-Verzahnung -Aktive Längspositionierung KEL-POS Movomatic -Halbautomatische Auswuchteinrichtung KEL-BALANCE -Schleifscheibenausrüstung links 400mm Durchmesser -Schleifscheibenausrüstung rechts 300mm Durchmesser -Innenschleifeinrichtung mit Riemenantrieb -Reitstock mit Mikroverstellung -Feinverstellung Obertisch -Papierbandfilter SBP4 240l
