CNC-Drehmaschine

INDEX ABC 65

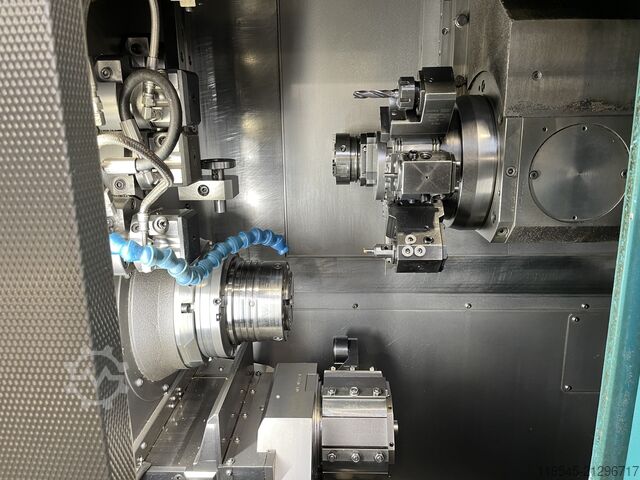

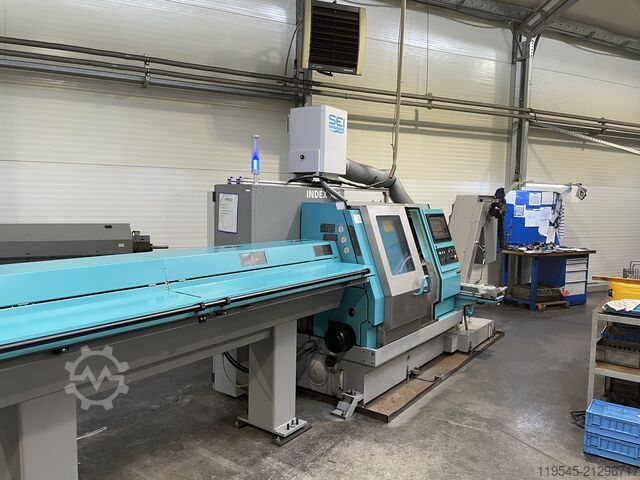

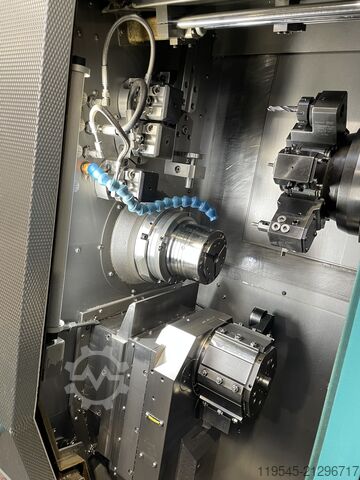

Zustand: gebraucht, Baujahr: 2014, INDEX ABC 65 Distance between main and counter spindle: approx. 250 mm Main spindle: Bore 65 mm Max. speed 6,000 rpm Power 25 / 35 kW at 80 / 120 Nm Chuck diameter 160 mm Bearing ISO 702/1 diameter 140 mm C-axis Upper tool turret: 10 stations Max. speed 12,000 rpm Power 7.5 kW at 11.25 Nm Travels X / Y / Z: 140 / ± 50 / 300 mm Rapid traverse X / Y: 30 / 50 m/min Lower tool turret: 9 stations Max. speed 12,000 rpm Power 9 kW at 10 Nm Travels X / Y / Z: 140 / ± 50 / 300 mm Rapid traverse X / Y: 30 / 50 m/min Counter spindle: Bore 52 mm Max. speed 6,000 rpm Power 5 / 9 kW at 10.5 / 20 Nm Chuck diameter 110 mm Travels X / Y: 140 / 300 mm Back machining units: 8 units incl. 5 driven stations Max. speed 12,000 rpm Power 6.4 kW at 7 Nm Kwedpfx Asymblasd Teu Workpiece and offcut handling unit with gripper: Travel X approx. 1,580 mm Speed approx. 68 m/min Swiveling angle approx. 33° Max. diameter 65 mm Max. weight 2 kg CNC control: INDEX C 200-4D (based on Siemens Sinumerik 840 D-sl) Dimensions: approx. 4.1 x 2.1 m Space required incl. bar loader and coolant/filter unit: approx. L x W x H approx. 11 x 1.5 x 2 m Weight: approx. 7 t Voltage: 400 V / 50 Hz Operating hours: 18,384 h Hydraulic hours: 16,694 h Scope of delivery: Bar loader INDEX MBL Coolant filter unit KNOLL KF 150 Chip conveyor KNOLL 320 S-1/160 Additional cooling unit KLH SC 8.K2L.MT-00-IND

Zustand: sehr gut (gebraucht), Baujahr: 2017, Funktionsfähigkeit: voll funktionsfähig, Spindelbohrung: 65 mm, Spindeldrehzahl (max.): 6.000 U/min, Zu verkaufen: INDEX ABC Drehzentrum, Baujahr 2017 TECHNISCHE DATEN - Achszahl: 5 - Anzahl der Spindeln: 2 - Anzahl der Revolverköpfe: 2 HAUPTSPINDEL - Spindelantriebsleistung: 20/27 kW - Spindeldrehzahl: 6.000 U/min - Max. Stangendurchmesser: 65 mm - Max. Spannfutterdurchmesser Hauptspindel: 160 mm - Minimale Auflösung C-Achse: 0,001° GEGENSPINDEL - Spindelantriebsleistung: 4,2 kW Kedpfx Asyl Swqed Tswu - Spindeldrehzahl: 4.500 U/min - Max. Stangendurchmesser: 42 mm - Minimale Auflösung C-Achse: 0,001° - Eilgang: 36 m/min OBERER REVOLVERKOPF - Stationsanzahl: 8 - Angetriebene Stationen: 8 - Verfahrweg X/Z: 90 / 280 mm - Werkzeugaufnahme: VDI 25 - Drehzahl angetriebene Werkzeuge: 6.000 U/min - Antriebsleistung Werkzeuge: 4,2 kW UNTERER REVOLVERKOPF - Stationsanzahl: 6 - Angetriebene Stationen: 6 - Verfahrweg X/Z: 81 / 80 mm - Werkzeugaufnahme: VDI 25 - Drehzahl angetriebene Werkzeuge: 6.000 U/min - Antriebsleistung Werkzeuge: 4,2 kW STROMVERSORGUNG - Versorgungsspannung: 400 V - Gesamtantriebsleistung: 27 kW ABMESSUNGEN UND GEWICHT - Stellfläche: 2,5 m² - Maschinenhöhe: 1.750 mm - Maschinengewicht: 2.500 kg AUSSTATTUNG - Steuerung: Siemens C100 Sl - 3-farbige Signalleuchte - Kühlmitteltank mit Hochdruckpumpe: 25 bar - Späneförderer: Knoll - Teileabnahmeeinheit - Teileförderband - Stangenlader: INDEX LMI - Zahlreiche Werkzeugaufnahmen und angetriebene Werkzeuge im Lieferumfang enthalten - Alle Bücher und Anleitungen vorhanden - Zusätzliche Software: „Virtuelle Maschine“ – Das Programm bildet die Maschine 1:1 am PC ab Die Maschine ist in der Produktion im Einsatz – Live-Vorführungen sind nach vorheriger Terminvereinbarung möglich. Die Maschine wurde regelmäßig gewartet und befindet sich in einem sehr guten Zustand.

Zustand: gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, - Steuerung: Sinumerik (Index C200-4D) - Stangendurchlass 65 mm - Drehzahl 5000 1/min - Revolver 1 mit 8 Stationen (alle angetrieben), inkl. Synchronspindel Kjdpfx Aeyb Ndyod Tjwu - Revolver 2 mit 6 Stationen (alle angetrieben) - Verfahrweg Revolver 1/2: X1= 90, Z1= 290 mm X2= 81, Z2= 80 mm - Rückseitenbearbeitung 5 Hinterbohrstationen - C Achse - Späneförderer Maschinengewicht ca. 3000 kg Standflaeche einschliesslich Schaltschrank und Spaenefoerderer: LxBxH: 3430 x 1240 x 1750 mm Lademagazin: INDEX MBL Gewicht: ca. 2.000 kg Abmessung LxBxH: 4500x1100x1500 mm

Zustand: sehr gut (gebraucht), INDEX ABC 65 ist ein CNC Dreh‑Fräs‑Bohrcenter von INDEX, ausgelegt für hohe Präzision, Genauigkeit und Zuverlässigkeit. Kapazitäten: 2 Spindeln, 2 Revolver; Spindelbohrung 65 mm; Spindeldurchmesser 140/110 mm; Verfahrwege Z300 X140 Y100 mm; Revolverpositionen 10/9 (Rückseite 8). Daten: Hauptspindel stufenlos 0–6000 min⁻¹, 25/35 kW, Drehmoment 80/120 Nm; Gegenspindel 6000 min⁻¹, 5/9 kW; angetriebene Werkzeuge 7.5/9 kW; Schaft 45 mm; Indexzeit 0,4 s; Eilgänge X30/Z50 m/min; Anschluss 3x400 V 50 Hz; Gesamtleistung 41 kW; Gewicht ~6500 kg; Maße 3600×1280×1950 mm. Zubehör: Kühlmittel 300 l, Hochdruck 80 bar, Papierfilter, Beleuchtung, Spannzangenaufnahme, USB, Förderband, Späneförderer, Werkzeughaltersatz. Erreicht enge Toleranzen; geeignet für Automotive, Uhrmacherei, Luftfahrt, Medizintechnik und Werkzeugbau. Kjdpfx Adjxx U Svs Towu

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl von Spindeln : 2 - Anzahl der Achsen : 6 - Anzahl von Revolverköpfe : 3 HAUPTSPINDEL - Spindelantriebleistung : 29 [kW] - Spindeldrehzahl : 6000 [Upm] - Max. Stangendurchmesser : 65 [mm] - Minimum Auflösung C-Achse : 0.001 [Grad] GEGENSPINDEL - Spindelantriebleistung : 4.2 [kW] - Spindeldrehzahl : 4500 [Upm] - Minimum Auflösung C-Achse : 0.001 [Grad] - Verfahrweg : 280 [mm] LINKE OBERE REVOLVERKOPF - Positionen Anzahl : 5 - Werkzeug Typ : VDI25 RECHT OBERE REVOLVERKOPF - Positionen Anzahl : 8 - Anzahl von motorisierte Positionen : 8 Kwjdjuhac Djpfx Ad Teu - Verfahrweg X/Z : 90/280 [mm] - Werkzeug Typ : VDI25 - Angetriebene Werkzeuge Geschwindigkeit : 4500 [Upm] - Angetriebene Werkzeuge Leistung : 4.2 [kW] LINKE UNTEREN REVOLVERKOPF - Positionen Anzahl : 6 - Verfahrweg X/Z : 81/80 [mm] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 35 [kW] ZUBEHÖR - Steuerung : INDEX C200-4 - Kühlmitteltank * mit Hochdruckpumpe - Späneförderer - Teile-Entnahme - Teilebandförder - Zangenfutter
