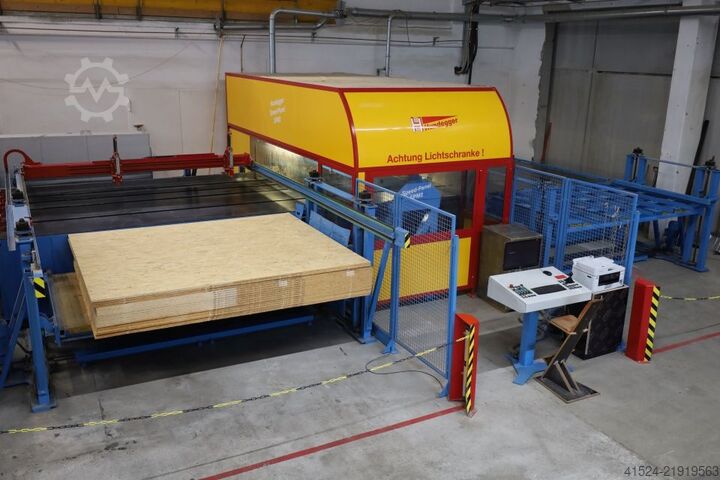

Bearbeitungszentrum

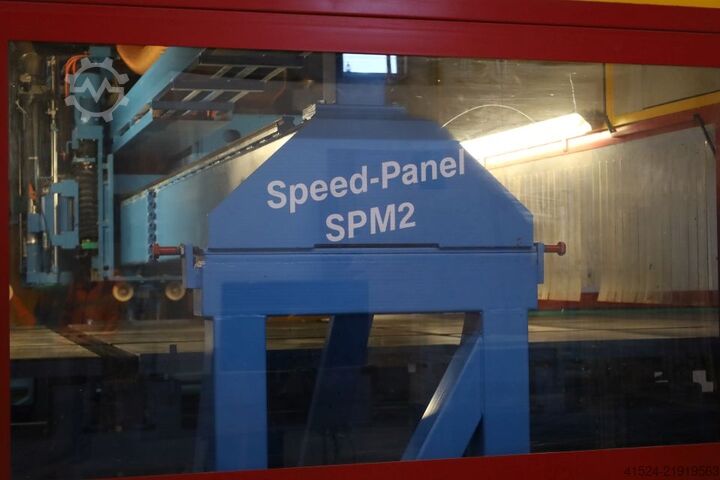

Hundegger SPM-2 Speed Panel

Plattenbearbeitungsmaschine
Hersteller: Hundegger
Typ: SPM-2 Speed Panel
Baujahr: 2011

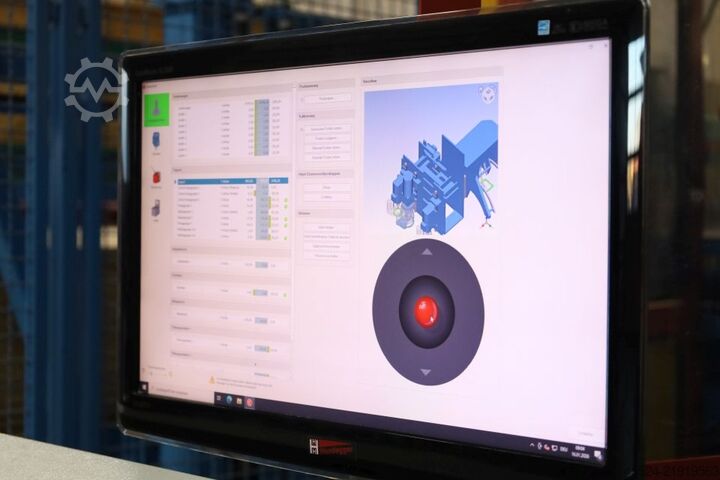

CNC-Steuerung

SPM-2 für Plattenformat 3.200 x 2.600 mm

Fräsaggregat 6 kW
Drehzahl max.: 23.500 U/min.
Fräswerkzeuge Außendurchmesser max.: 100 mm
Schneidelänge Fräswerkzeuge max.: 60 mm
Z-Achse: positioniert + bewegt von Spindeleinheiten
Gsdpfjy R S Insx Apzobl

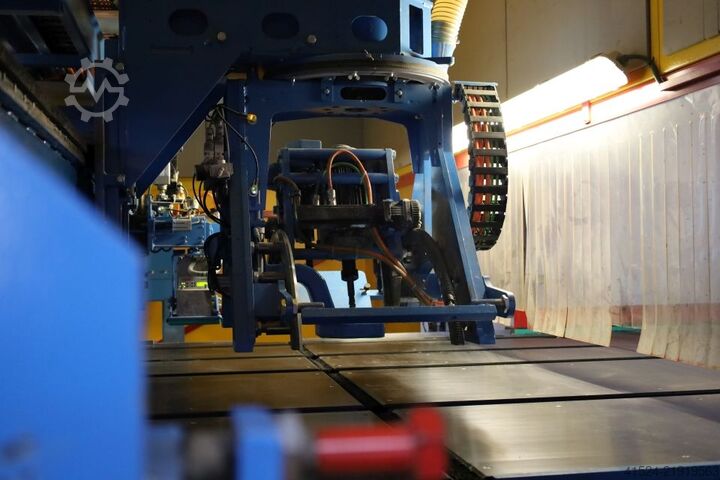

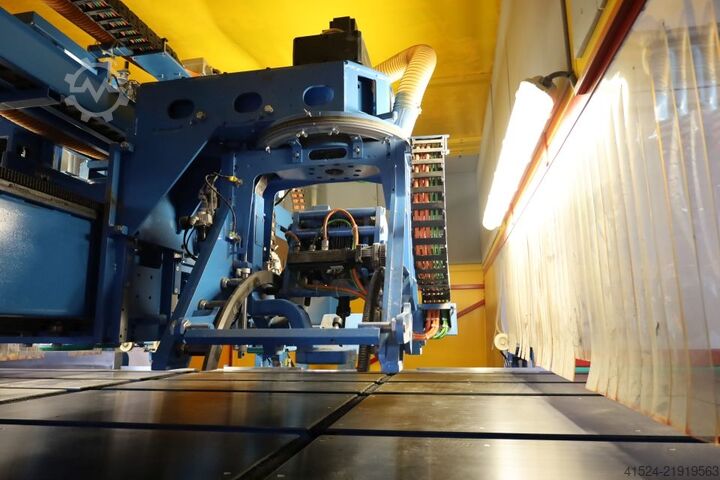

5-Achs-Fräsaggregat 6 kW
Frässpindelmotor: 6 kW frequenzgeregelt
Drehzahl max.: 23.500 U/min.
Fräsaggregat in der Z-Achse um 360° drehbar
Neigung bis 46° zur Z-Achse
Fräswerkzeuge Außendurchmesser max.: 20 mm
Schneidlänge Fräswerkzeuge max.: 60 mm
Z-Achse: bewegt + positioniert von Spindeleinheiten

Ink-Jet-Beschriftungskopf
Schrifthöhe max.: 50,8 mm
Farbige Drucke möglich
Z-Achse pneumatisch betätigt,
Kopf automatisch um 180° schwenkbar

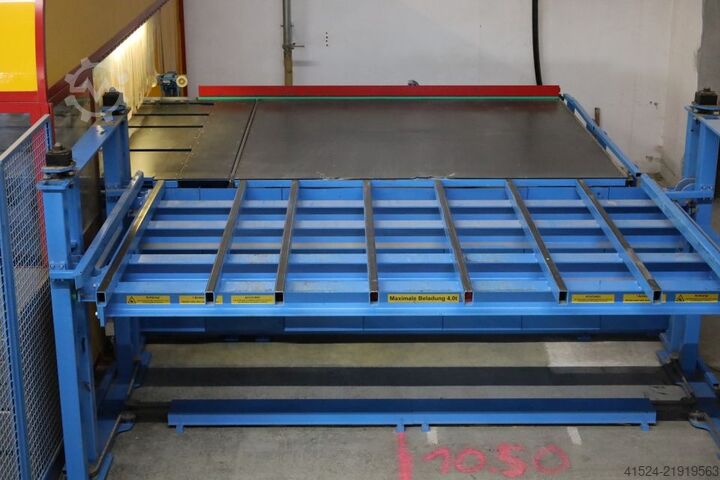

Automatisches Abstapelsystem
Elektronisch gesteuerter Hubtisch
Hub max.: 1.000 mm
Beladung max.: 4.000 kg
Hubtisch kann von vorne mit Gabelstapler oder
Von oben mit Kran entladen werden

Kreissägeaggregat 2.2 kW
Sägeblatt-Ø: 180 mm
Schnittbreite: 3 mm
Drehwinkel servomotorisch einstellbar: 360°
Antriebsleistung Werkzeug: 2,2 kW
Drehzahl: 6.000 U/min. (vc=56,5m/s)
Schnitttiefe max. 40 mm
Z-Achse elektromotorisch über Trapezspindel
Absaugung direkt am Werkzeug
Bearbeitungsportal:
mit einem auf Linearführungen geführten und servomotorisch
angetriebenen Kombisupport, an dem alle
Bearbeitungsaggregate angeflanscht sind.

Greif- und Positionierwagen mit vier pneumatischen,
einzelnen verfahrbaren Materialgreifern.
Greif- und Positionierwagen laufen auf Rundführungen.
Führung wird von beschichteten Ein- und Ausfördertischen getragen.

Elektromotorisch angetriebenes Querabschublineal
zum Abschieben der fertig bearbeiteten Plattenteile.

Verfügbarkeit ab 11/2026

Referenz-Nr.: L2170
