CNC-Zahnradschleifmaschine

HOFLER HELIX 400KK

Baujahr: 2007, Zustand: gebraucht, Raddurchmesser - max. 400 mm Radbreite - mm Modul - max. - Werkstück-Durchmesser 36-300/400 mm Achsabstand 135-290 mm Spindeldrehzahlen - stufenlos 3000 1/min Spitzenabstand 100-550 mm Steuerung Maschinengewicht ca. 4000 kg Raumbedarf ca. 2000x3055x2788 mm Steuerung CNC Siemens 840 D Prüfverfahren: - Einflanken-Wälzprüfung - Zweiflanken-Wälzprüfung - Körperschallprüfung Lsdsgr Harspfx Ag Asta - Heli-Prüfung im Zweiflankenkontakt Merkmale: - Einsatz von bis zu 6 Prüfschlitten - Höchste Prüfgenauigkeit und Wiederholgenauigkeit - Maschinentisch mit Werkstückantrieb - Schwenkbare Pneumatikeinheit - Sprühölschmierung (Typ: Vogel) - Ölnebel-Abzug (Typ: Elbaron)

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2025, Angeboten wird eine Aussenrundschleifmaschine EMAG Weiss WPG 7 - Außenrundschleifen auf höchstem Niveau und auf kleinstem Raum. Die Stellfäche der WPG 7 beträgt lediglich 1.800 x 2.400 mm. Lodpfjtlrkbsx Ag Asta Die Maschine eignet sich perfekt zur Bearbeitung von kleinen Wellen oder Ritzeln. Die WPG 7 kann sowohl von Hand beladen als auch durch automatisierte Lösungen (wie Kettenförderbänder und Linearpotal) bestückt werden. STEUERUNG Fanuc 0i TECHNISCHE DATEN Werkstücklänge: max. 250 mm Schleifdurchmesser: max. 80 mm Spitzenhöhe: 100 mm Spitzenweite: 380 mm Werkstückgewicht: max. 30 kg Schleifscheibendurchmesser: max. 500 x 80 mm Preis, Lieferzeit und Ausstattung der Maschine nach Absprache.

Zustand: sehr gut (gebraucht), Baujahr: 2004, Steuerung : mit Zyklensteuerung Weiler D2 Spitzenweite 950 mm Spitzenhöhe 200 mm Umlaufdurchmesser über Bett 410 mm Umlaufdurchmesser über Planschlitten 200 mm Bettbreite 330 mm Verschiebeweg des Planschlitten 230 mm Verschiebeweg des Oberschlitten 120 mm Planschlittenlänge 630 mm Planschlittenbreite 195 mm Bettschlittenführungslänge 480 mm Drehmeisselquerschnitt (Höhe/Breite) 25 x 25 mm Drehspindel Spindelkopf nach DIN 55027 6 Gr. Spindeldurchmesser im vorderen Lager 90 mm Spindelbohrung 54 mm Innenkegel der Hauptspindel 6 Mk Hauptantrieb Antriebsleistung 60% / 100% ED 9/7,5 kW Lodpjw Ufg Rsfx Ag Asta Max. Drehmoment an der Drehspindel 700 Nm Gesamtdrehzahlbereich 1 – 3000 U/min. Drehzahlbereich Getriebestufe I 1 – 750 U/min. Drehzahlbereich Getriebestufe II 4 - 3000 U/min. Vorschubantrieb Drehstrom-Servorantriebe Vorschubbereich längs und plan 0 – 20 mm/U Vorschubkraft längs 8000 N Vorschubkraft plan 5000 N Eilganggeschwindigkeit längs/plan 10/5 m/mn. Reitstock Pinolendurchmesser 65 mm Pinolenhub 120 mm Innenkegel der Pinole 4 Mk Gewindeschneidbereich Metrische Gewinde 0,1 – 400 mm Zoll-Gewinde 1/4 - 56 G/1" Modul-Gewinde 0,125 -28 mm.II DP-Gewinde 1 – 224 G/".II Maschinenabmessungen Gesamtlänge 2300 mm Gesamtbreite 1400 mm Gesamthöhe 1700 mm Gewicht der Maschine 2100 kg Feststehende Lünette (Option) Spannbereich 12 – 150 mm Mitfahrende Lünette (Option) Spannbereich 10 – 160 mm

Zustand: gut (gebraucht), Baujahr: 2008, Zahnradschleifmaschinen Reishauer RZ303 Ltodpjxz E S Esfx Ag Aoa

Zustand: gebraucht, Baujahr: 2005, Zahnradschleifmaschine Reishauer RZ150 Ltjdpoxz E Srsfx Ag Asa

Zustand: gebraucht, Funktionsfähigkeit: voll funktionsfähig, 2 Prüfgeräte zur Zweiflankenwälzprüfung / 2 Geräte Messgerät für Zahnräder zur Prüfung von Verzahnungen (dient der einfachen und schnellen Prüfung von Verzahnungen ) Zweiflankenabrollgerät zur Vermessung des Zahnrads, gebrauchte Sonderprüfgerät Endprüfung. 2 Zweiflankenprüfgeräte zur Endprüfung, zur einfachen und schnellen Ermittlung von Schlag -/ Schadstellen ( Klopfer ) am zu prüfenden Werkstück. Elektromotorischer Antrieb, teilweise mit Spannvorrichtung Zweiflankenprüfung "Preis / Details auf Anfrage" Bei allen techn. Angaben Schreibfehler/Irrtum vorbehalten. Ltsdpjhaqumsfx Ag Asa Wir verkaufen ausschließlich nur in Länder der Europäischen Gemeinschaft

Zustand: gut (gebraucht), Baujahr: 2002, Aufspannbarer Messerkopf-Typ (max.) 460 mm Messerkopf-Gewicht (max.) 150 kg Aufnahmetellerdurchmesser für Messerköpfe (Ø) 360 mm Aufnahmekegel für Messerköpfe Nenndurchmesser Ø 58,227 mm Verfahrweg - z 200 mm Diagramm-Aufzeichnungsvergrößerung ±10 - ± 500 µm Maschinengewicht ca. 2,3 t Raumbedarf ca. 2 x 1,5 x 2,03 m Im Herstellprozess für spiralverzahnte Kegelräder spielt die Qualität der verwendeten Verzahnwerkzeuge eine entscheidende Rolle. Insbesondere beim Trockenfräsen können eine hohe Verzahnungsqualität und eine lange Standzeit nur Ljdpfxew N S E As Ag Ajta durch genau eingestellte Messerköpfe erreicht werden. Das Oerlikon Messerkopf Einstell- und Prüfgerät CS 200 ermöglicht eine schnelle und einfache Einstellung der Einzelmesser, es prüft die Lage und dokumentiert die Messergebnisse. Der Messablauf an dem CNC-gesteuerten Prüfgerät ist teilautomatisiert: Auf dem Bildschirm werden die einzelnen Aktionen zur Durchführung des Ablaufs über die Bedienerführung angezeigt. Die Positionierung der Einzelmesser im Messerkopf bzw. die Höhenlage der Messerspitzen erfolgt über einen besonderen Ablauf weitestgehend automatisch und wird gleichzeitig über ein Planlauf-Diagramm dokumentiert. Ein nachfolgender Messablauf überprüft die radiale Lage der innen- und außenliegenden Schneidkanten aller Messer im Messerkopf. Wenn einzelne Prüfparameter an den Messern nicht den Toleranzvorgaben entsprechen, lässt sich dies individuell nachpositionieren. Durch die Kombination von teilautomatisiertem Einstellablauf, bedienergeführten Einrichteaktionen und automatischem Messablauf lassen sich Messerköpfe komfortabel, schnell und hochgenau einstellen. Bedienergeführter Einstell- und Prüfablauf - Grafische Darstellung der Messerkopf-Ausführung sowie der Messergebnisse mit Toleranzüberprüfung - Anweisungen für den Bediener in Anweisungen für den Bediener im Klartext (ohne verschlüsselte Angaben) - Einfache Zuordnung der Messergebnisse zu den Messern - Dokumentation der Einstell- und Messergebnisse über Drucker - Einstell- und Prüfablauf geeignet für Stabmesser-Köpfe der Typen ARCON®, RSR, Spirapid, SPIRON®, TRI-AC® - Schnittstelle für Neutraldaten

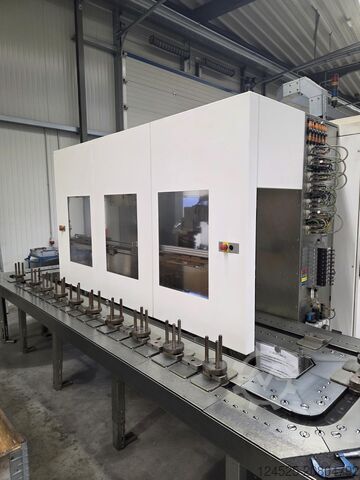

Zustand: gut (gebraucht), Baujahr: 2020, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 80075, CNC Zahnradschleifmaschine RZ260 mit Abrichtgerät, einschl. Bandlader KÖNIG und Doppelgreifer sowie HOFFMANN Ölaufbereitung Ltjdsx I Sg Ejpfx Ag Asa - Lieferumfang inkl. 2 Schleifscheibenflansche

Zustand: gebraucht, Baujahr: 2010, Center distance 400 mm Wheel speed 2085 rpm Grinding wheel size Ø355×38×Ø127 mm Hydraulic tank 65 l Ljdjx Hzz Njpfx Ag Aeta Machine net weight 2000 kg

Zustand: sehr gut (gebraucht), Baujahr: 2009, Funktionsfähigkeit: voll funktionsfähig, Modell: RZ 150 Hersteller: REISHAUER Herkunft: Schweiz Baujahr: 2009 Steuerung: Siemens 840D Schleifdurchmesser: 150 mm Zahnbreite: 100 mm Modul: 1-3 Zähnezahl: 150 Ltedpfx Ajx Eif Dog Asa Winkel: -40/+40 ° Achsabstand: 350 mm Spannflanschdurchmesser: 120 mm Schleifscheibendurchmesser: 205-275 mm Schleifscheibenbreite: 125 mm Abziehscheibendurchmesser: 123 mm Schleifgeschwindigkeit: 80 m/s Gesamtanschlusswert: 38 kW Eigengewicht: 8 Tonnen Abmessungen: 3x2,2x2,7 m
