Bearbeitungszentrum - Vertikal

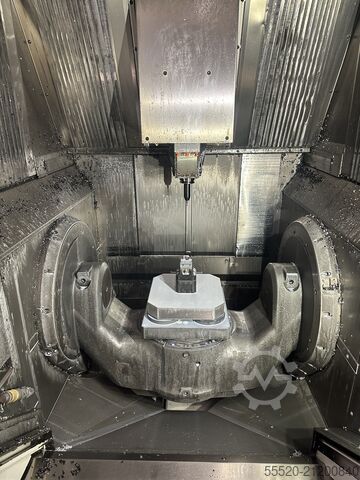

HERMLE C22U

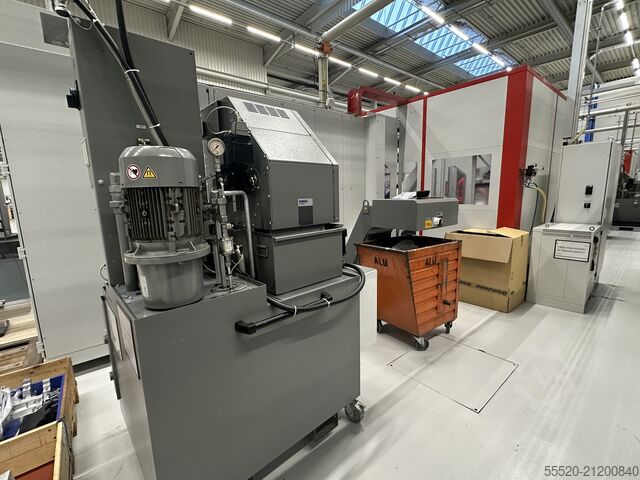

Zustand: sehr gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 450 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 320 mm, Eilgang X-Achse: 45 m/min, Eilgang Y-Achse: 45 m/min, Eilgang Z-Achse: 45 m/min, Steuerungshersteller: Heidenhain, Steuerungsmodell: iTNC530, Drehtischdurchmesser: 320 mm, Spindeldrehzahl (max.): 18.000 U/min, Kühlmittelzufuhr: 80 bar, Spindelnase: HSK63, Anzahl der Steckplätze im Werkzeugmagazin: 142, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, Anlagenbeschreibung: – 2 Stück vollausgestattete Hermle C22-U mit Roboterzelle RS-2 – Steuerung Heidenhain iTNC530 – Anlage am Standort unter Strom zu besichtigen – Service und Wartungsarbeiten wurden von Hermle durchgeführt Maschinenstunden: Maschine 1: Programmlauf EIN: 44.402h / Spindel EIN: 34.623h (letzter Spindeltausch: 10/2018) Maschine 2: Programmlauf EIN: 42.936h / Spindel EIN: 33.738h (letzter Spindeltausch: 09/2024) Maschinenbeschreibung: (idente Spezifikationen der beiden Maschinen) Verfahrwege und Geschwindigkeiten: X-Achse (Längs): 450 mm Y-Achse (Quer): 600 mm Z-Achse (Vertikal): 320 mm NC-Rundtisch mit Spannsystem Parotec: DM320 mm Eilgang X-, Y-, Z Achse: 45.000 mm/min Steuerung: Heidenhain iTNC530 mit Farbbildschirm Frässpindel: Drehzahlbereich: 18.000 min-1 Leistung 40%ED: 25KW / 80Nm Werkzeugaufnahme: HSK 63 Kedpfx Adjyh U Tke Tsdh Kühlmittelanlage und Späneentsorgung: Kühlmittel Außen mit 3 Düsen: 6 bar Kühlmittel Innen: 80 bar Innenluft und Außenluft Späneförderer in Kratzbandausführung mit Papierbandfilter Automatischer Werkzeugwechsler: Werkzeugaufnahme: HSK 63 Anzahl Plätze: 142 55 Plätze im Pick-Up und 87 Plätze im Zusatzmagazin Roboterzelle RS-2 mit Leittechnik SOFLEX: KUKA KR210 mit Transfergewicht max: 210kg (inkl. Greifer) Rüstplatz 2 Palettentypen – Doppelgreiferausführung 15 Stück für Paletten: 400×400 48 Stück für Paletten: 280×280 Trägerpaletten im Lieferumfang Keine Spannmittel Weitere Ausstattung: › manuelles Kabinendach › Elektr. Wärmekompensation iTNC › Messtaster Heidenhain › BLUM Werkzeugbruch/Vermessung in den Seitenwangen verbaut › Späneschwemmpistole › Bettspülung › Vorbereitung für Absaugung › Autom. Kabinentüren › Verbundglasscheiben › Statusleuchte › Softwareoption KinematicOpt › Heidenhain DNC › Betriebsanleitung / Dokumentation

Zustand: gebraucht, Baujahr: 2013, x-Weg 450 mm y-Weg 600 mm z-Weg 330 mm Steuerung iTNC 530 HSCI Heidenhain Drehzahl max. 18.000 min/-1 Antriebsleistung - Hauptspindel 31 / 17 kW Max. Drehmoment 98 / 54 Nm Werkzeugaufnahme HSK A63 Rundtisch-Durchmesser 320 mm Schwenkbereich A: +/- 135 ° drehbar C: 360 ° max. Tischbelastung 300 kg Drehzahl A: 25 / C: 40 rpm T-Nuten 4x 14H7 Anzahl der Werkzeugplätze 55 pos. Werkzeugaufnahme HSK A63 max. Werkzeugdurchmesser 80 mm max. Werkzeugdurch. bei freier Nachbarbox. 125 mm max. Werkzeuglänge 250 mm max. Werkzeuggewicht 8,0 kg max. Gesamtgewicht 220 kg Wechselzeit Span - Span 4,5 sec Beschleunigung 8 m/sec² Vorschubkraft 4,5 kN Eilgang ( X / Y / Z ) 30 m/min Gesamtleistungsbedarf 40 kVA Maschinengewicht ca. 9,0 t Raumbedarf ca. 6,5 x 6,5 x 3,5 m Kdsdpfx Aot Syf Uod Tjh 5 Achsen - CNC Bearbeitungszentrum Universal HERMLE - C 22 U - Guter Zustand! - Linearachsen XYZ und Antriebe erneuert - neue Spindel Q1/2024 - Optional: IKZ Nachrüstung durch Hermle gegen Aufpreis möglich - Zusatzbehälter mit Papierbandfilter inkl. Niveauüberwachung - Umbau KSS-Tank auf Hebepumpe inkl. Niveauüberwachung
