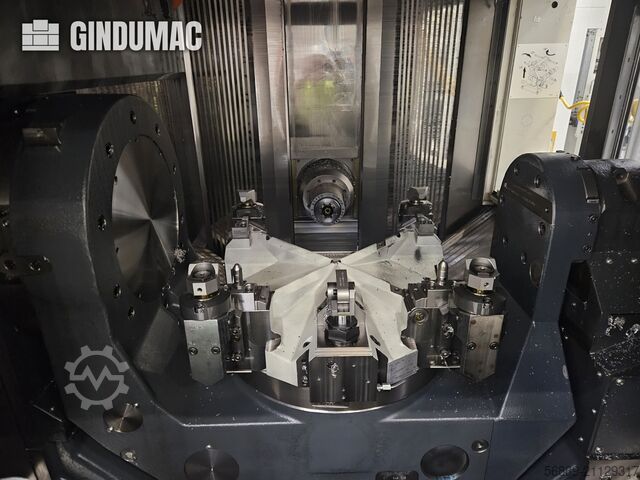

Universal-Bearbeitungszentrum

Heller Mc20

Zustand: einsatzbereit (gebraucht), Baujahr: 2019, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840D sl, Anzahl der Achsen: 4, Diese 4-achsige HELLER MC 20 wurde im Jahr 2019 hergestellt. Sie verfügt über eine Siemens 840D sl-Steuerung mit X-, Y- und Z-Verfahrwegen von 800 mm, 750 mm bzw. 800 mm. Die Spindel unterstützt einen Drehzahlbereich von 5-16.000 U/min mit einer Antriebsleistung von 34 kW. Sie verfügt über ein Werkzeugmagazin mit 44 Plätzen und einen Rundtischdurchmesser von 520 mm. Prüfen Sie die Möglichkeit, dieses horizontale Bearbeitungszentrum HELLER MC 20 zu kaufen. Kontaktieren Sie uns für weitere Informationen. • Arbeitsbereich: • Vorschubkräfte (X/Y/Z): 10,000 N • Geschwindigkeiten und Dynamik: • Eilgang X/Y/Z: 60.000 mm/min • Beschleunigung: X = 7 m/s², Y = 8 m/s², Z = 6 m/s² • Spindel/Bearbeitungseinheit (HSK-A63): • Werkzeugschnittstelle: HSK-A63 • Spindeldurchmesser im vorderen Lager: 70 mm • Werkzeugverwaltung: Redsyf Nntjpfx Agren • Werkzeugmagazin Typ: HSK-A63 • Anzahl der Werkzeugpositionen: 44 • Max. Werkzeuggewicht mit allen Plätzen belegt: 6 kg • Maximale Werkzeuglänge: 550 mm • Max. Werkzeugdurchmesser: • Bei allen Plätzen belegt: 120 / 80 / 80 mm • Bei freien Nebenplätzen: 150 mm • Minimale Span-zu-Span-Zeit (VDI): ca. 3,3-4,4 s • Drehachse: • A-Achse mit Rundtischdurchmesser: 520 mm • Interferenzkreisdurchmesser (A-Achse): 1260 mm • Drehzahl A-Achse: 17 U/min • Auflösung der Indexierung: 360,000 × 0.001° • Teilungsgenauigkeit (VDI/DGQ 3441): 12 Bogensekunden • Messsystem: Direkte, absolute Linearmaßstäbe • Hilfsmittel: • Spannungsversorgung: 400 V / 50 Hz • Gesamtanschlussleistung: ca. 27-30 kVA • Druckluftzufuhr: 4,5-6 bar • Zustand und Dokumentation: • Maschine ist in sehr gutem technischen Zustand • Vollständige Servicedokumentation vorhanden Zusätzliche Ausstattung • Spezielles Be- und Entladesystem

Zustand: einsatzbereit (gebraucht), Baujahr: 2019, Verfahrweg X-Achse: 800 mm, Verfahrweg Y-Achse: 750 mm, Verfahrweg Z-Achse: 800 mm, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840D sl, Gesamthöhe: 4.000 mm, Gesamtgewicht: 13.000 kg, Spindeldrehzahl (max.): 16.000 U/min, Leistung des Spindelmotors: 34.000 W, Werkzeuggewicht: 12.000 g, Produktlänge (max.): 5.300 mm, Anzahl der Achsen: 5, Diese 5-Achsen HELLER MC 20 wurde 2019 hergestellt. Sie verfügt über eine Siemens 840D sl Steuerung, X/Y/Z-Verfahrwege von 800/750/800 mm und Eilgänge bis zu 60.000 mm/min. Die Spindel unterstützt HSK-A63-Werkzeuge mit Drehzahlen bis zu 16.000 U/min. Die Maschine verfügt über ein Werkzeugmagazin mit 44 Plätzen und einen Rundtisch mit einem Durchmesser von 520 mm. Ideal für komplexe Bearbeitungsaufgaben. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine. Arbeitsbereich • Vorschubkräfte (X/Y/Z): 10,000 NGeschwindigkeiten und Dynamik • Eilgang X/Y/Z: 60.000 mm/min • Beschleunigung: X 7 m/s², Y 8 m/s², Z 6 m/s²Spindel/Bearbeitungseinheit (HSK-A63) • Werkzeugschnittstelle: HSK-A63 • Spindeldurchmesser im vorderen Lager: 70 mmWerkzeugverwaltung • Werkzeugmagazin Typ: HSK-A63 • Anzahl der Werkzeugpositionen: 44 • Max. Werkzeuggewicht mit allen Plätzen belegt: 6 kg • Maximale Werkzeuglänge: 550 mm • Max. Werkzeugdurchmesser: bei allen belegten Plätzen 120/80/80 mm; bei freien Nachbarplätzen 150 mm • Minimale Span-zu-Span-Zeit (VDI): ca. 3,3-4,4 sDrehachsen (A/B/AB) • Rundtischdurchmesser (A/B-Achse): 520 mm Redpsyf Idgjfx Agron • Durchmesser des Interferenzkreises: A-Achse 1260 mm; AB-Achse/B-Achse 800/900 mm • Drehzahl: A-Achse 17 U/min; B-Achse/AB-Achse 40/50 U/min • Auflösung der Indexierung: A-Achse 360.000 × 0,001°; B-Achse 360.000 × 0,001° • Indexierungsgenauigkeit (VDI/DGQ 3441): A-Achse 12 Bogensekunden; B-Achse 10 BogensekundenMesssystem • Wegmesssystem: Direkte, absolute LinearmaßstäbeEinbaudaten • Spannungsversorgung: 400 V / 50 Hz • Gesamtanschlussleistung: ca. 27-30 kVA • Druckluftzufuhr: 4,5-6 bar Zusätzliche Ausstattung • Maschine ist in sehr gutem technischen Zustand • Komplette Servicedokumentation vorhanden • Spezielles Be- und Entladesystem
