Pulverbeschichtungsanlage

Handelsagentur Klaus Benecke Starterpaket für Felgen usw.

1. Pulvereinbrennofen 1.500 x 1.200 x 1.750 mm
2. Pulverbeschichtungskabine -KG DUO-01
3. Pulverbeschichtungsanlage Wagner, – Prima Sprint -

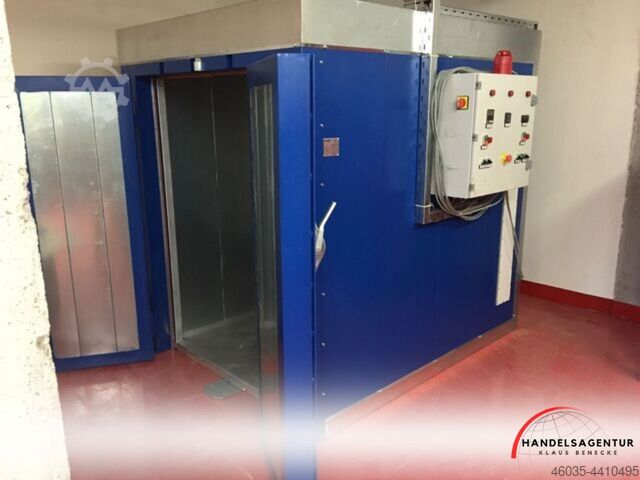

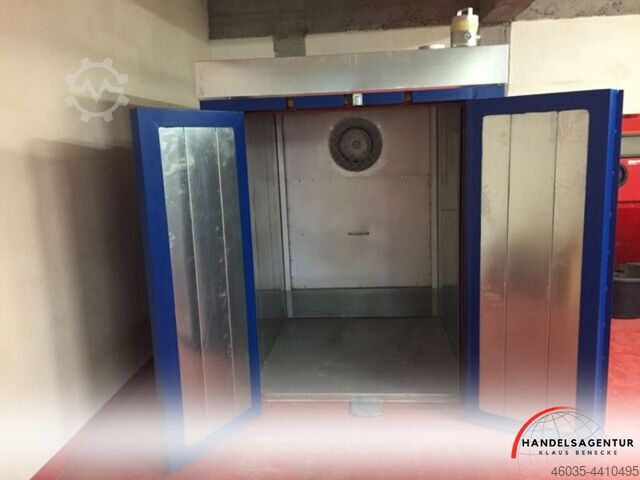

1. Pulvereinbrennofen 1.500 x 1.200 x 1.750 mm
1 Innenmaß Länge 1.500 mm
2 Innenmaß Breite 1.200 mm
3 Innenmaß Höhe 1.750 mm
4 Außenmaß incl. Thermoblock Länge 2.250 mm
5 Außenmaß incl. Thermoblock Breite 1.815 mm
6 Außenmaß incl. Thermoblock Höhe 2.006 mm, 2.296 mm incl. Abluftrohr
7 Unterkonstruktion 1 Satz Stahlprofil
8 Wände 1 Satz Beidseitig verzinkte Bleche 1mm, außen RAL
9 Isolierung Wände, Decke 1 Satz Steinwolle 150 mm, Boden ist isoliert mit 50 mm
10 Boden Ofen erhält 2 Einfahrschienen für Hordenwagen
11 Temperatur 220°C
12 Ventilatoren 1 Stck. 2.600 m³/Std.
13 Elektrische Motoren 1 Stck. 1,1 kW , 1450 U/m, 3 F, 50 Hz
14 Thermische Leistung 14 kW
15 Flügeltüren einseitig 2 Stck isoliert mit Steinwolle 100 mm
Beheizung Indirekt über Thermoblock
Thermoblock 1 Satz Edelstahl INOX AISI 316 Heizung elektrisch hitzebeständigen Ventilatoren und hitzebeständigen Lagern, Thermoblock hat Überhitzungsschutz
16 Brenner 1 Stck. Ofen wird elektrisch beheizt
1 Abluft 1 Stck. Vorrichtung für Abluftrohr, manuelle Klappenführung

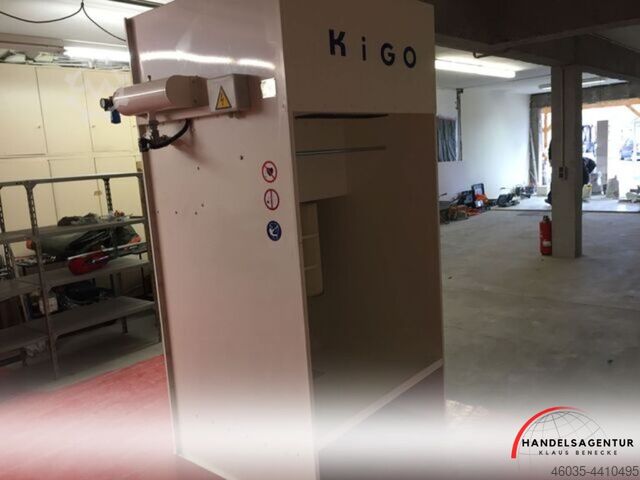

2. Pulverbeschichtungskabine -KG DUO-01
Der Overspray beim Pulvern wird über die Absaugeinheit aufgenommen.
Die Werkstücke werden in der Kabine an einem Haken aufgehängt.
- Die Absaugung ist mit einem 30 L Pulverbehälter (Rollbar) ausgestattet.
- Als 1. Stufe befinden sich in der Absaugung 2 Filter.
- Als 2. Stufe befindet sich in der Absaugung der Hochdruckventilator.

1 Maße des Pulverstandes Breite 1.200 mm
Tiefe 1.100 mm
Höhe 2.380 mm
2 Lüfter 1 Stck. 2.500 m³/Std., 1.500 Pa
Elektro motor 1,1 kW, B5, P2, 380 V
3 Filter Φ 325x600 2 Stck. Typ Filterpatronen
4 Elektromagnetische Ventile 1 Stck. 1” “Turbo” Italy
5 Beleuchtung 1 Stck. 2x18 Watt= 36 Watt
Dcjdefhxd Uopfx Afxsn

3. Pulverbeschichtungsanlage Wagner, – Prima Sprint -
1 Maße der Prima Sprint Tiefe 725 mm
Breite 480 mm
Höhe 1.100 mm
Gewicht Ca. 39 Kg
Netz Standard 230 VAC
Frequenz 50 – 60 Hz
Eingangsdruckluft 6-8 bar
Ausgangsdruckluft 0,05 – 5,5 Nm³/Std.
• Corona Handpistole
PEM-C4 Ergo
• Steuergerat EPG-Sprint
• Fördereinrichtung mit Fluidkrone ST 550/10
• Pulverinjektor PI-F1
• Gerätewagen mit Rütteltisch
