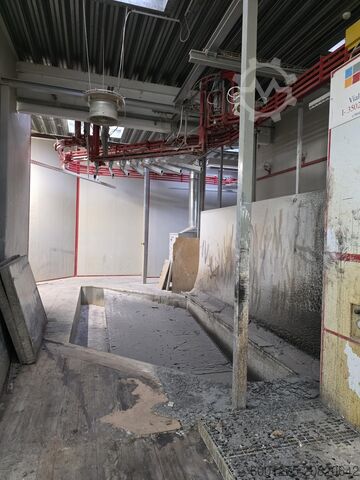

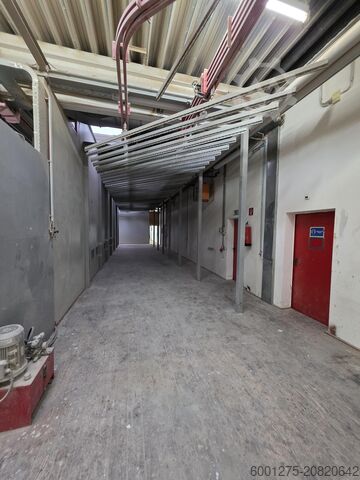

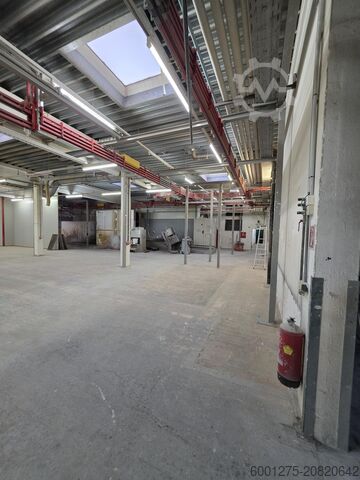

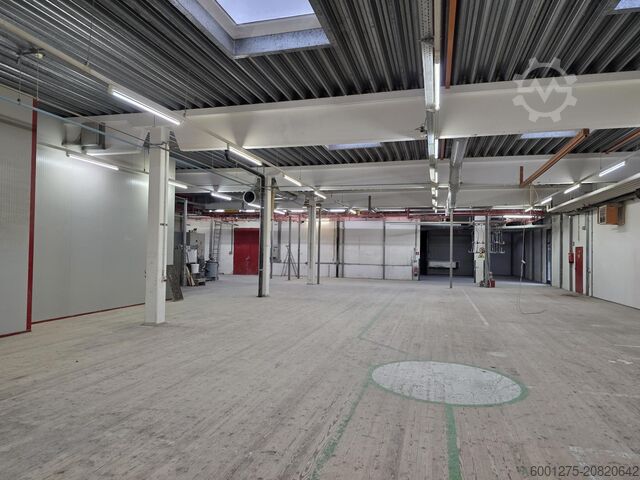

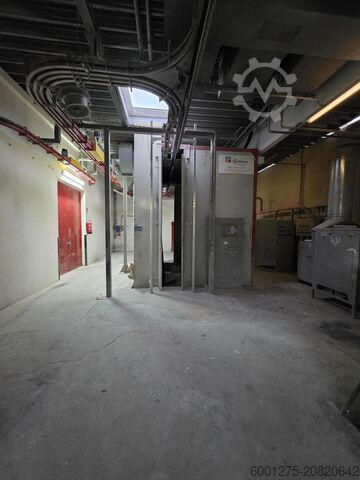

Zustand: gebraucht, Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: IMBDS63-52-10-45-2/SP/DC/SB, Werkstückgewicht (max.): 120 kg, Arbeitshöhe: 2.850 mm, Leistung: 35 kW (47,59 PS), Luftbedarf: 24.000 m³/h, Druckluftanschluss: 6 bar, Die bestehende Fensterlackieranlage befand sich bis einschließlich 19.12.2025 im Vollbetrieb. Die Anlage ist derzeit weiterhin an das elektrische Versorgungsnetz angeschlossen, wird jedoch im Zuge des Jahreswechsels durch eine neue Roboterlackieranlage ersetzt. Ziel ist es, einen geeigneten Nachnutzer zu finden, der die Gesamtanlage zu Beginn des kommenden Jahres in Eigenregie fachgerecht demontiert und abtransportiert. Dsdpfxsx Npzcj Aaajcb Beschreibung des Anlagenkonzeptes Be- und Entladung der Traversen mit Fensterrahmen und -flügeln erfolgt über eine Hub-Senkstation, welche eine ergonomische und prozesssichere Beschickung der Anlage ermöglicht. Imprägnierung und Grundierung der Werkstücke in einer vertikalen Flutkabine. Der Beschichtungsauftrag erfolgt im Flutverfahren über senkrecht angeordnete Beschichtungsdüsen. Im Anschluss ist eine Abtropf- und Abtrockenzone vorgesehen, wobei die Traversen in Schrägstellung geführt werden. Erster Trockentunnel mit einer Pufferkapazität von ca. 40 Traversen. Die Trocknung erfolgt mittels Warmluft, erzeugt über ein Heißwassersystem mit einer Vorlauftemperatur von ca. 85 °C. Weichenanlage zur wahlweisen Zubringung der Werkstücke entweder zur zweiten Imprägnierung bzw. Grundierung oder direkt zur nachfolgenden Beschichtungsanlage. Beschichtungsanlage in Form eines Hubständers mit integrierter elektrostatischer Applikation (E-Statik). Die Beschichtung erfolgt einseitig, ergänzt durch eine automatisierte Wendeeinheit, sodass die Werkstücke für einen wiederholten Beschichtungsdurchgang erneut der Spritzanlage zugeführt werden können. Zweiter Trockentunnel mit einer Pufferkapazität von ca. 50 Traversen. Auch hier erfolgt die Trocknung mittels Warmluft über Heißwasser mit einer Vorlauftemperatur von ca. 85 °C. Pufferstrecke nach dem zweiten Trockentunnel mit einer Kapazität von ca. 25 Traversen, welche als Übergabebereich zur Entladestation dient.

Zustand: gebraucht, Länge 2700 mm Breite 1100 mm Höhe 850 +- 150 mm Motorleistung 0,37 kW Elektrische Leistung 0,5 kw Druckluft 6 bar Horizontale Imprägnieranlage 'Pro flow' für Einzelteile mit Spülkreislauf. ----- Funktionsmerkmale: Maschine für ein horizontales Fluten von Einzelteilen. Das Produkt wird durch eine Düsenreihe geflutet. Das überschüssige Produkt wird dann durch Luftdüsen abgeblasen. Die Pumpe und die Luftdüsen sind automatisch gesteuert und werden nur dann betätigt, wenn das Werkstück durchläuft. Auf diese Weise wird der Druckluftverbrauch gesenkt. Der Umlaufbetrieb sorgt für minimalen Produktverbrauch. ----- Baumerkmale: Struktur Robustes Stahlgestell, mit hochfesten, wasserlöslichen Produkten lackiert. Maschinenkörper aus heißversiegelten, dicken Polypropylenplatten. 4 unabhängige Kammern für Einlauf, Fluten, Abblasen und Auslauf. Horizontaler Vorschub der Werkstücke Durch motorgetriebene Rollen aus Kunststoff mit Rillen. Elektrischer Umrichter zur Kontrolle und zur Änderung der Fördergeschwindigkeit. Getriebe Die Maschine ist mit einem exklusiven System ausgestattet, so dass alle Getriebe außerhalb der Flutkammer angeordnet und leicht zugänglich für den Bediener sind, um eine längere Betriebsdauer zu garantieren und die Wartungsoperationen zu erleichtern. Die beweglichen Bauteile werden durch Abdeckblechen und sachgemessene Dichtungen geschützt. Umwälzpumpe Pneumatische Doppelmembran-Pumpe mit Ventilen, Dichtungen und Membranen aus Nitrilkautschuk und Gehäuse aus Kunststoffmaterial (PVDF). Luftdüsen In der ersten Kammer ist ein Abblassystem vorhanden, um Produktausstritte zu Dcjdpfx Aaonl Nqqjaob vermeiden. Ein zweites Abblassystem nach der Flutkammer bläst das überschüssige Produkt vom Werkstück ab. Elektrische Schalttafel Gemäß CE, Schutzgrad IP 55. Einschließlich Wechselrichter, um die Vorschubsgeschwindigkeit einzustellen. Technische Merkmale Länge mm 2700 Breite mm 1100 Fördergeschwindigkeit (Min./Max.) m/min 3-6 Motorleistung Zuggruppe kW 0,37 Installierte elektrische Leistung kW 0,5 Abstand zwischen Ein- u. Auslaufrollen mm 2520 Arbeitshöhe (einstellbar) mm 850 +- 150 Min. Länge der zu flutenden Werkstücke mm 250 Max. Breite der zu flutenden Werkstücke mm 300 Max. Höhe der zu flutenden Werkstücke mm 250 Druckluftverbrauch lt/min 2000 Druck der nötigen Druckluft bar 6 Ausstattung und vorhandene Zubehör Spülkreislauf für Pro Flow ----- Preis der o.g. Maschine: auf Anfrage! zzgl. Verpackung und Transport ----- (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
