Züfle GmbH

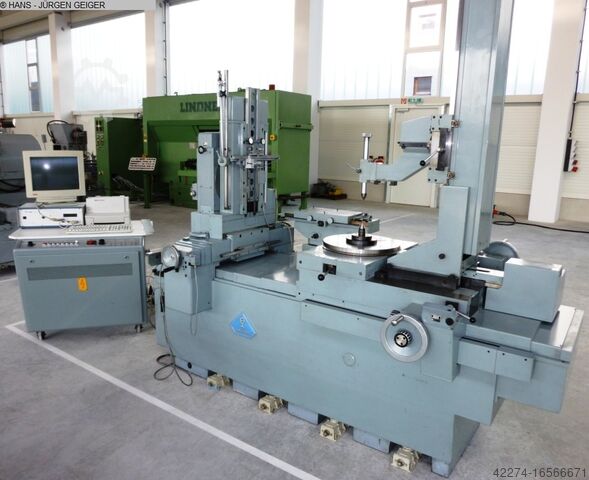

Zustand: sehr gut (gebraucht), Raddurchmesser - max. 350 mm Radbreite 400 mm Modul - max. 15 Modul - min. 0,15 Steuerung Klingelnberg Werkstückgewicht 300 kg Schrägungswinkel - max. 0 - 90 ° Ljdpfxjxqrhxj Ad Toru Spitzenweite 1000 mm Maschinengewicht ca. 1,9 t Raumbedarf ca. 2,3 x 1,8 x 2,4 m Vollautomatisches CNC-gesteuertes Verzahnungsmesszentrum für Stirnradverzahnungen und weitere Verzahnungen in Abhängigkeit der Software. Einrichtung für Innenverzahnungmessung. Software: - Stirnrad, Fräser, Schnecke

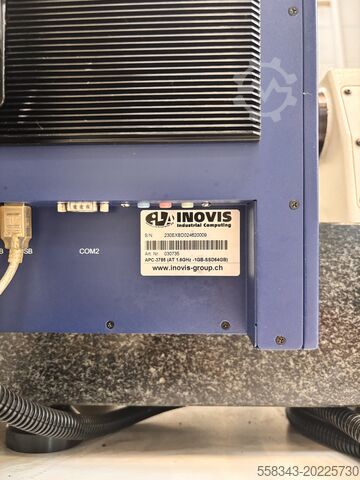

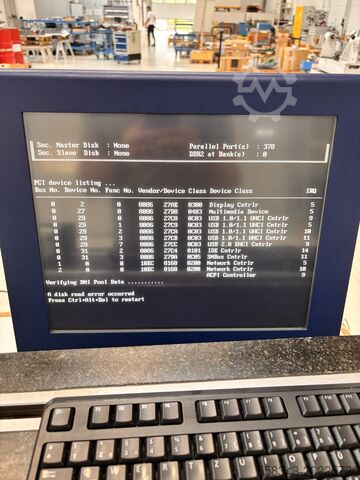

Zustand: defekter Ersatzteilträger (gebraucht), Baujahr: 2000, Funktionsfähigkeit: nicht funktionsfähig, Maschinen-/Fahrzeugnummer: Frenco URM-K Typ HGM 38101, Zum Verkauf steht hier eine Frenco Verzahnungsmessmaschine URM-K (Universelle Rotationsmessung mit Messkugeln) vom Typ HGM (Horizontal, Gegenspitze, Manuell) aus den Jahr 2000. Gerät war lange außerbetrieb. Beim Einschalten erscheint der Fehler "A disk read error occurred". Preis ist verhandelbar. Ljdpfoxli Acox Ad Toru

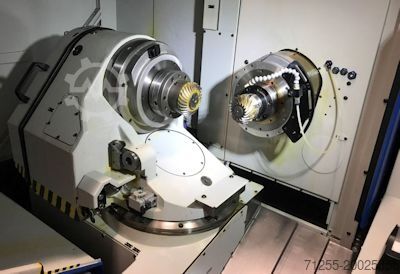

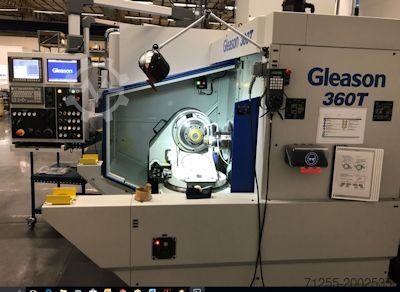

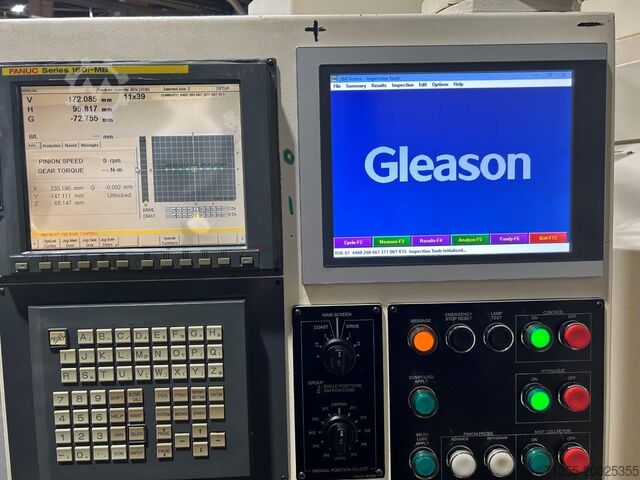

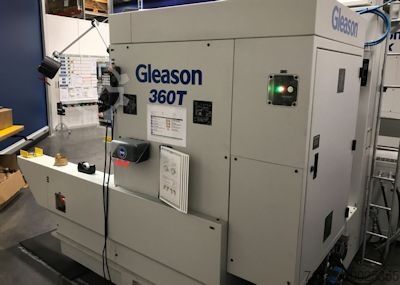

Zustand: gebraucht, Baujahr: 2011, Maschinen-/Fahrzeugnummer: 25621, Werkstückdurchmesser (max.): 360 mm, Ausgestattet mit: Getriebespindel-Rundlauf: - Radial (Bohrung): 0,00005 - Axial (Planlauf): 0,00005 Ritzelspindel-Rundlauf: - Radial (Bohrung): 0,00005 - Axial (Planlauf): 0,00005 Achsen-Wiederholgenauigkeit: - X: 0,0001 - Y: 0,0001 - Z: 0,0001 Achsen-Umkehrspiel: - X: 0,00005 - Y: 0,00005 - Z: 0,00005 Fanuc 160I MB Steuerung Grundlegende Werkstückspannung Spannstangen Automatische Türen Spindelkühlung Transformator Hydraulikanlage Festo Pneumatik Automatisierungsschnittstelle verfügbar TECHNISCHE DATEN: Maximaler Außendurchmesser Zahnrad: 360 mm Maximaler Außendurchmesser Ritzel: 340 mm Maximale Antriebsdrehzahl Ritzel: 3000 min⁻¹ Maximale Antriebsdrehzahl Zahnrad: 1500 min⁻¹ Vertikaler Versatz: 150 mm Ritzel-Kegelbereich: (90) (135-350) (70) (146-438)* (110) (51-343)* Zahnrad-Kegelbereich: (90) (65-280) Lsdpfjxdfansx Ad Toru (70) (78-306)* (110) (56-284)* Standard-Prüf-Drehmoment: 2 bis 90 Nm Achsen parallel – Stirn-zu-Stirn: 147–362 – Achsabstand: -7 bis 250 Ritzelspindel-Bohrung 39T – Durchmesser: 99,2 mm – Tiefe: 419 mm Zahnradspindel-Bohrung 39T – Durchmesser: 99,2 mm – Tiefe: 250 mm Stellfläche (Breite x Länge): 2100 x 2550 mm Höhe (bis Oberkante Stapelleuchte): 2750 mm Gewicht (Grundmaschine): 9100 kg

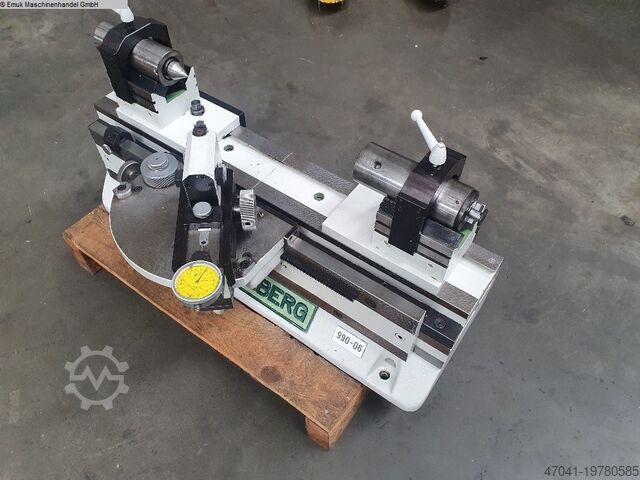

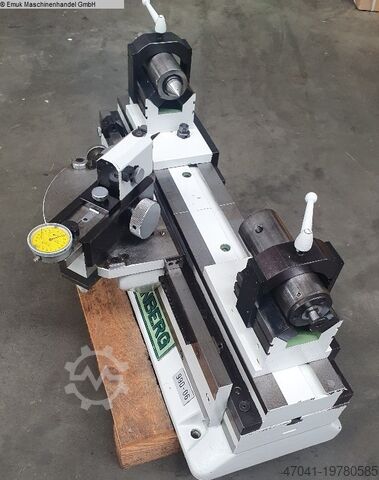

Zustand: sehr gut (gebraucht), Raddurchmesser - max. 200 mm Radbreite 300 mm Modul 0,5 - 25 Spitzenweite 750 mm Lrsdpjw Ny Uljfx Ad Tou Maschinengewicht ca. 0,2 t Raumbedarf ca. 0,8 x 0,6 x 0,6 m Schneckenprüfgerät Prüfen von: der Flankenform, des Flankenerzeugungswinkels, der Achsteilung der Steigungshöhe, der Zahnlückenweite, der Zahnhöhe, des Rundlaufs in den Flanken

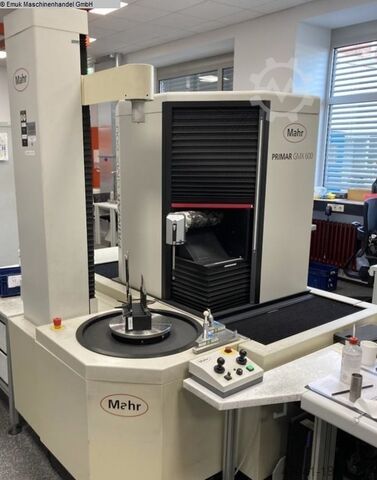

Zustand: sehr gut (gebraucht), Baujahr: 2003, Raddurchmesser - max. 600 mm Radbreite 700 mm Modul - max. 20 Modul - min. 0,5 Tischdurchmesser 300 mm x-Weg 300 mm y-Weg 600 mm z-Weg 700 mm Werkstückgewicht 300 kg Steuerung Zeiss Werkstückdurchmesser - max. 600 mm Einspannlänge 20 - 1000 mm Schrägungswinkel - max. 90 ° Gesamtleistungsbedarf 2 kW Maschinengewicht ca. 2,5 t Raumbedarf ca. 3,0 x 2,0 x 2,4 m Lredewyxycspfx Ad Tju Formmessmaschine,Zahnradmessmaschine,Koordinatenmessmaschine --> Primar MX 4 WL Geeignet für Getriebewellen, Ritzelwellen, Zahnräder, Kolben, Getriebegehäuse, Pleuel, Nocken- und Kurbelwellen, Kurbelwellengehäuse, Zylinderköpfe,... Luftgefedert, Zentrier- und Kipptisch,Wiederlager,hochgenaue Ausführung! Software: Zahnrad, Wälzfräser, Kolben, Kegelrad, Kurbelwelle, Pleuel Neues Software Update 2014!

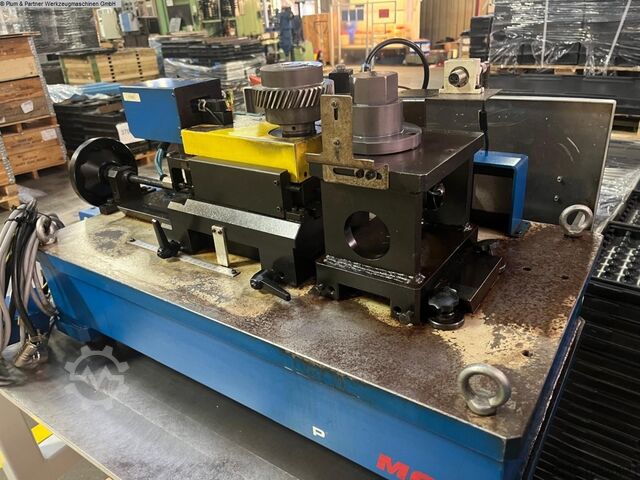

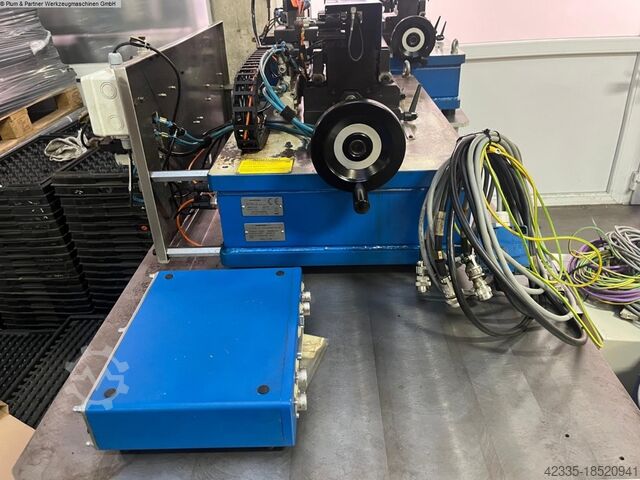

Zustand: gebraucht, Baujahr: 2010, Raddurchmesser - max. 180 mm Radbreite 40 mm Modul - max. 4 Modul - min. 1 M62 ist eine manuell zu bedienender Gut-Ausschuss-Messstand zur Kontrolle der üblichen Verzahnungsparameter an Getrieberädern. Aufgrund der hochgenauen Messwerkzeuge und seiner robusten Bauweise eignet sich der M62 während der Fertigung bestens zur Qualitätsüberwachung von Verzahnungen unter Werkstattbedingungen. M62 liefert eine genaue und robuste Lösung zur Schnellkontrolle an Getrieberadverzahnungen nach der Bearbeitung, wie z.B. Wälzfräsen, Schaben, Schleifen und Honen an der Fertigungslinie. MARPOSS Industrie PC E9066 N mit WINDOWS XP mit 15" LCD-Display mit 8 oder 12 Mess-Ports zum Anschluss von 12 Messfühlern. Es handelt sich um eine gebrauchte Maschine, daher verkaufen wir unter Ausschluß jeglicher Gewährleistung. LAGERHALTENDER HAENDLER MIT EIGENEM LAGER VON 1600 m². Lrjdsvzh Nqopfx Ad Tsu

Zustand: sehr gut (gebraucht), Baujahr: 1986, Raddurchmesser - max. 600 mm Radbreite 410 mm Modul - max. 20 Modul - min. 0,1 Einspannlänge max. 870 mm Werkstückgewicht max. 800 kg Ledpfx Adovvciuo Tsru Maschinengewicht ca. 2,1 t Raumbedarf ca. 1,8 x 1,4 x 2,2 m Prüfen von Zahnrichtung Prüfen der Kontaktlinie an Schrägzahnflanken Prüfen der Zahnflanken an Schneid-/ Schaberädern Prüfen von Profil und Steigung an Schnecken Prüfen von Wälzfräsern

Zustand: sehr gut (gebraucht), Baujahr: 2014, Raddurchmesser - max. 400 mm Lredpeunt Uzjfx Ad Tou Radbreite 600 mm Modul - max. 20 Modul - min. 0,1 Steuerung Frenco Maschinengewicht ca. 1,2 t ursprünglich Klingelnberg Messmaschine, umgebaut und modernisiert 2014 von Frenco. Windows 10, Frenco FGI-Pro Software, aktuelle Wartung Zweiflanken-Wälzprüfung.

Zustand: gebraucht, Baujahr: 1980, Raddurchmesser - max. 400 mm Radbreite NA mm Modul - max. 5 Modul - min. Gesamtleistungsbedarf kW Maschinengewicht ca. t Raumbedarf ca. m Manuelles Zwei-Flanken-Wälzprüfgerät Lredot Hw Ebopfx Ad Tju

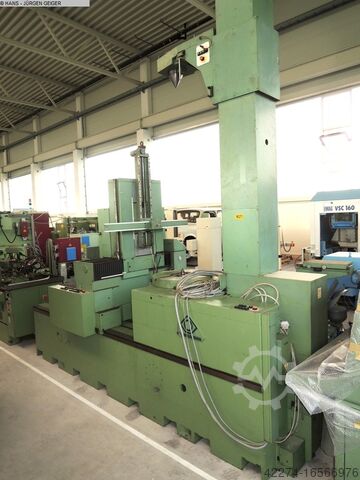

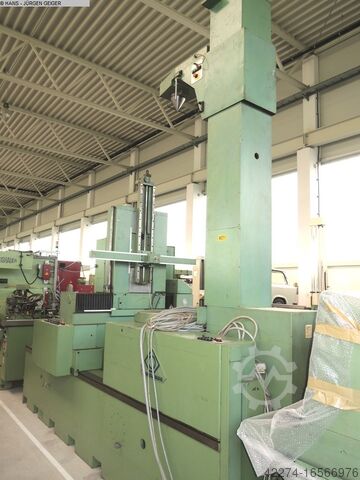

Zustand: gebraucht, Baujahr: 1980, Raddurchmesser - max. 2500 mm Radbreite 0 mm Modul - max. 34 Modul - min. 1 Gesamtleistungsbedarf ca. 15 kW Maschinengewicht ca. 15 t Raumbedarf ca. 4,20 x 2,00 x 2,90 m K L I N G E L N B E R G (Germany) Universal Involute and Helix Testing Machine Model PFSU 2500 Year approx. 1980 Serial No. B 2918 _____ min/ max. gear Ø 250 - 2,500 mm Module range 1 - 34 Maximum Base Circle diameter 2.400 mm Measurable Gear tooth length 500 mm Stroke of measuring slide, approx. 600 mm Helix angle 0 - 45 ° Workpiece length between Centers min./max. 430 - 2.500 mm Workpiece - Ø in Counterbracket 1.340 mm Workpiecetable - Ø 690 mm Diagram magnification 50/100/200/500/1000/2000 : 1 Max. permissible test weight of gear, approx. 10,000 kg Total electrical load, approx. 15 kW - 380 V - 50 Hz Weight of machine, approx. 15,000 kg Machine is suitable for measuring the tooth profile and the tooth flank traces on heavy duty straight and helical spur gears. Ledpot Hw Aaefx Ad Tsru Accessories / Special Features: * Digital setting of base circle and digital angle settings without the use of base circle plates. * Length adjustable Holding support for dividing tester but test unit not available. * Heavy workpieces can be tested on the machine. Motor-driven set-up, aligning and testing process by push button * Counter Bracket can be swivelled backwards for loading heavy duty gears and sprockets, some other accessories. Condition : This Measuring machine must be reconditioned and retrofitted with a new CNC - Control System. However the basic machine is proper and therefore it is surely worthwile for reconditioning. Machine can not be inspected under power. Parts of Control Panel are not available.

Zustand: gebraucht, Baujahr: 1975, Raddurchmesser - max. 160 - 1.600 mm Radbreite 250 mm Modul - max. 20 Modul - min. 1,5 Gesamtleistungsbedarf 1 kW Maschinengewicht ca. 3 t Raumbedarf ca. m K L I N G E L N B E R G Universal - Zahnradprüfmaschine für die Evolventen- und Steigungsprüfung Type PFSU 1600 Baujahr 1975, modernisiert in 1995 # B 2281 Arbeitsbereich: min./max. Rad- 160 - 1.600 mm Modulbereich 1,5 - 20 mm Radbreite max. 250 mm Hub des Messschlittens ca. 300 mm max. Schrägungswinkel 0 - 90 ° max. Einbaulänge im Spitzenbock ca. 1.150 mm Ausladung des Spitzenbockes 450 mm Diagramm-Schreib-Vergrößerung 50/250/500/1000 fach1 max. Prüfrad-Gewicht ca. 4.000 kg Gewicht ca. 3.000 kg Gesamtantrieb ca. 1 kW - 380 V - 50 Hz / geeignet zum Prüfen: des Zahnprofiles (Evolvente) der Zahnrichtung (Schrägungswinkel/Steigung) an Innen- und Außenverzahnungen, an Schneid- und Schabrädern und Schnecken, etc. des Un-Rundlaufes der Verzahnung, der Oberflächen - Rauheit Ermittlung / Rekonstruieren des Grundkreises u. Zahnschrägewinkels, uvm. Zubehör / Sonderausstattung optische Grundkreiseinstellung und optische Winkeleinstellung, es werden keine Grundkreisscheiben mehr verwendet durch konstruktive Maßnahmen hohes Werkstückgewicht möglich, motorischer Prüfablauf bzw. auch über Handräder manuell steuerbar drehbarer Aufsatz-Rundtisch Ø 480 mm zum Aufbau von größeren Radkörpern mit 2 Sätzen verschiedene Auslegerstützen (400 u.470 lang) bis zum maximalen Rad-Ø von 1600 mm, Gegenhalter AV 17 mit maximaler Werkstück-Einbaulänge von 1.150 mm separater Elektroschrank für die Steuerung von manuellen Bewegungen sowie mit GFM Computer Type ZMP 20 e mit Software zur automatischen Vermessung von Zahnrädern, up-dated in englischer Sprache und optional in deutscher Sprache, Programm-Update auf aktuelle Version V 21.17 ideal für die Anfertigung von modernen Prüfprotokollen mit Grafik, auch auf Monitor grafisch dargestellt, sonstige Unterprogramme, HP Drucker, Flachbildschirm, Diverse Tastereinsätze, Kleinteile, sowie höhenverstellbare Aufnahme für ein Teilungsprüfgerät, rückseitig angebaut, Nivellierfüße, etc. jedoch ohne Teilungsprüfgerät, Aufnahmevorrichtung hierfür vorhanden und rückseitig montiert. Ledpfxjt Hwpts Ad Tsru Zustand :sehr gut - vorführbereit, vom Fachmann demontiert und montiert

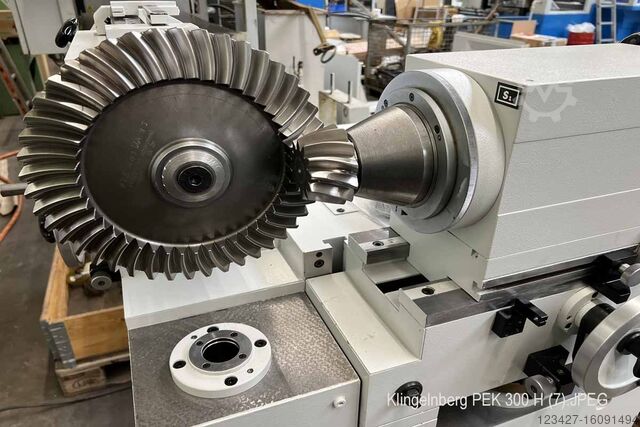

Zustand: generalüberholt (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Die Kegelradprüfmaschine Klingelnberg PKE 300 H (PSKE 900) wurde als Universalmaschine zur flexiblen Bearbeitung von Zahnrädern konzipiert und findet ihren Einsatz zur Einflankenwälzprüfung von Kegelrädern mit Auswertung Abbildung zeigt Maschine im aktuellem IST-Zustand als Retrofit / Modernisiert. Ledpfxotncnho Ad Teru Leistungsbeschreibung: Raddurchmesser:450 (300) mm Achswinkel: 90 grad Hypoid: +/- 60 mm Platzbedarf ca.: 1,4 x 0,8 x 1,5 mm Maschinengewicht ca.: 1.100 kg Weitere Informationen zu möglichen Optionen, Kaufpreis aktueller Stand auf Anfrage. *Informationen, Termine sind unverbindlich, Vorverkauf vorbehalten

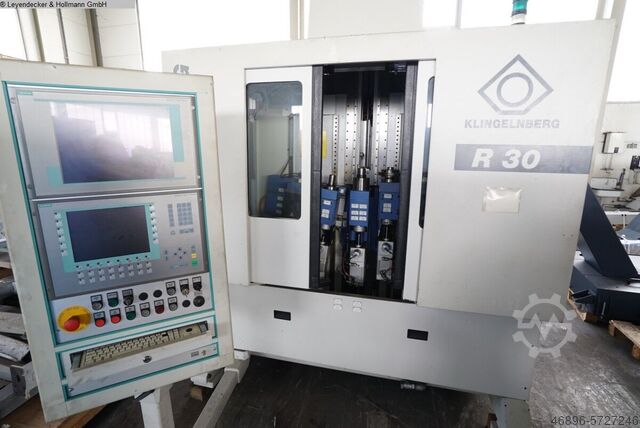

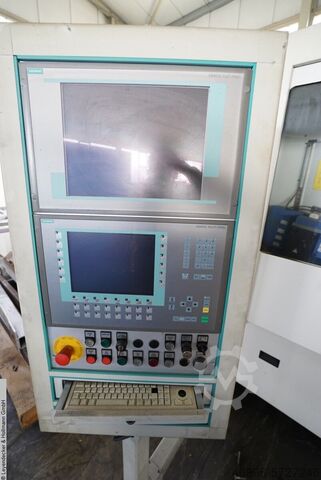

Baujahr: 2007, Zustand: gebraucht, Raddurchmesser - max. 400 mm Radbreite - mm Modul - max. - Werkstück-Durchmesser 36-300/400 mm Achsabstand 135-290 mm Lrsdpfx Adegr Haro Teu Spindeldrehzahlen - stufenlos 3000 1/min Spitzenabstand 100-550 mm Steuerung Maschinengewicht ca. 4000 kg Raumbedarf ca. 2000x3055x2788 mm Steuerung CNC Siemens 840 D Prüfverfahren: - Einflanken-Wälzprüfung - Zweiflanken-Wälzprüfung - Körperschallprüfung - Heli-Prüfung im Zweiflankenkontakt Merkmale: - Einsatz von bis zu 6 Prüfschlitten - Höchste Prüfgenauigkeit und Wiederholgenauigkeit - Maschinentisch mit Werkstückantrieb - Schwenkbare Pneumatikeinheit - Sprühölschmierung (Typ: Vogel) - Ölnebel-Abzug (Typ: Elbaron)
