Teco Werkzeugmaschinen GmbH & Co. KG

Zustand: sehr gut (gebraucht), Baujahr: 1990, Funktionsfähigkeit: voll funktionsfähig, Nach Retrofit im Jahr 2005 Maschinentyp: CNC-Zahnradschleifmaschine. Hersteller: Höfler (Deutschland). Modell: BHS H1603/2000. Tischdurchmesser: 1300 mm. Maximaler Bearbeitungsdurchmesser: 2000 mm. Maximaler Modul: 25. Tedpfswxzcwjx Ah Aod Teilkreisdurchmesser (max): 78,7 Zoll. Fußkreisdurchmesser (min): 6,3 Zoll.

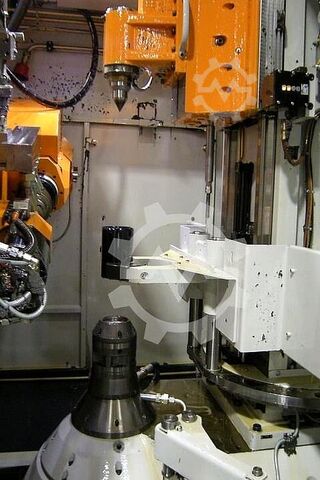

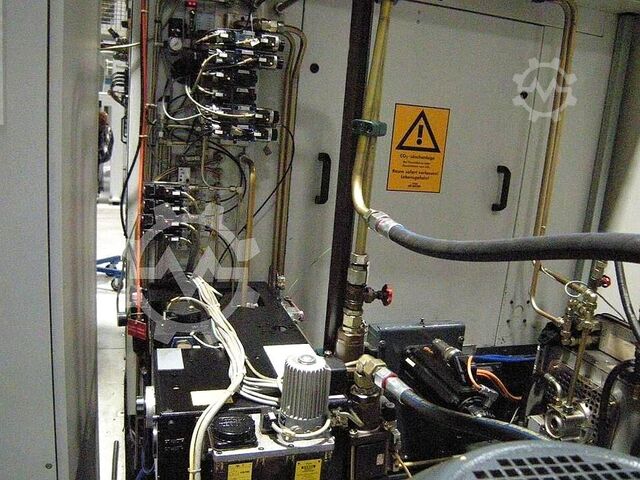

Zustand: gebraucht, Baujahr: 2000, Technische Details: Raddurchmesser - max.: 180 mm Modul - max.: 5 Modul - min.: 1 Maschinengewicht ca.: 14 t Raumbedarf ca.: 4,5 x 2,84 x 2,8 m Zähnezahl - min.: 7 Werkzeugdrehzahlen: 4000-10000 U/min Tsdpfx Ajwv Ug Reh Aed Werkzeuglänge: 210 mm Mit Gegenhalter Kein Abrichter Nur CBN Scheiben *

Zustand: gebraucht, Baujahr: 1988, Technische Details: Raddurchmesser - max.: 210 mm Gesamtleistungsbedarf: 60 kW Maschinengewicht ca.: 8 t Raumbedarf ca.: 2,85 x 2,60 x 1,80 m Schleifschlittenvorschub:: 700 mm Schleifschlittengeschwindigkeit: 1-15.000 m/min Tedpfjwrzutex Ah Aod max. Werkstückgewicht: 150 kg Spitzenhöhe: 260 mm Schleifscheibendurchmesser: 240 mm

Zustand: einsatzbereit (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 1191, Drehzahl (min.): 4.000 U/min, Drehzahl (max.): 10.000 U/min, Werkzeuglänge: 210 mm, TECHNISCHE DETAILS Größter Werkstückdurchmesser: 180 mm Modulbereich: 1 - 5  kleinste fräsbare Zähnezahl: 7 Fräskopfschwenkwinkel: ±35° Auflösungsgenauigkeit: 0,1 Grad Werkstücktischbelastung: 17 kN Werkzeugdaten Werkzeugdrehzahlbereich, stufenlos regelbar: 4.000 - 10.000 U/min Gangzahl des Werkzeuges: 1 - 7 Werkzeugdurchmesser beim Wälzschleifen: max. 145 mm Werkzeugdurchmesser beim Formschleifen: max. 175 mm Werkzeuglänge: max. 210 mm Gesamtfahrweg des Werkzeuges in der V-Achse: max. 200 mm Shiftweg von Maschinenmitte – Plus (+)-Richtung: max. 100 mm Shiftweg von Maschinenmitte – Minus (-)-Richtung: max. 100 mm MASCHINEN-DETAILS Tjdpfx Ahjwmb Amo Ajd Betriebsspannung: 400 V Steuerspannung: 24 V Frequenz: 50 Hz Maximaler Nennstrom: 65 A Sicherungen in der Zuleitung: 80 A Umgebungstemperatur: +15 °C - +38 °C Relative Luftfeuchtigkeit: max. 90 % bei 20 °C Relative Luftfeuchtigkeit: max. 50 % bei 38 °C Betriebsgeräusch: 80 dB(A) AUSSTATTUNG - Mit Gegenhalter - Kein Abrichter - Nur CBN Scheiben

Zustand: gebraucht, Baujahr: 2001, Technische Details: Raddurchmesser - max.: 280 mm Modul - max.: 5 Modul - min.: 1 Zähnezahl - min.: 7 Werkzeugdrehzahlen: 4.000...10.000 U/min Todpfx Ahowh Dlme Aod Werkzeuglänge: 210 mm CBN *

Zustand: neuwertig (gebraucht), Baujahr: 1987, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 61373, Es ist in funktionsfähigem Zustand. Todpfx Ahjvwlf Io Aod

Zustand: sehr gut (gebraucht), Baujahr: 2009, Funktionsfähigkeit: voll funktionsfähig, Präzisions-Profil-Schleif-Maschine PPSM Habrama 2200 Zahnstangenschleifmaschine Hersteller [manufacturer]: Habrama Fahrständermaschine – ideal für automatische Beladung Typ [ type]: PPSM 2200 Steuerung [control unit]: Siemens 840D sl Sinumerik Baujahr[construction year]: 10/2009 Schleifbereich: Modul 0,1 bis 22 Schnitt- und Sonderprofile, Sonderteilungen Verfahrbereiche Achsen [travel path]: X-Achse (längs): 2200(2500)mm Y-Achse(quer): 500mm Z-Achse (vertikal): 410mm C-Achse: +30°/-30° B-Achse: +20°/-20° U-Achse: 105mm W-Achse: 125mm B2-Achse: +20°/-20° Arbeitstisch [workbench]: 390 x 3.750mm Max. Tisch Belastung: 4000kg Vorschubgeschwindigkeit X-Achse [feed speed]: 21m/min Vorschubgeschwindigkeit Y-Achse [feed speed]: 10m/min Vorschubgeschwindigkeit Z-Achse [feed speed]: 6m/min Vorschubgeschwindigkeit C-Achse [feed speed]: 2m/min Vorschubgeschwindigkeit B-Achse [feed speed]: 6m/min Vorschubgeschwindigkeit U-Achse [feed speed]: 4m/min Vorschubgeschwindigkeit W-Achse [feed speed]: 4m/min Vorschubgeschwindigkeit B2-Achse [feed speed]: 6m/min Schleifkopf Antriebsleistung: 45kW (S6 bei 40%) Spindeldrehzahl: max. 4000 1/min Schleifscheibenaufnahme: 100mm H5 Schnittgeschwindigkeit programmierbar: konstant 10-80 m/s Schleifscheibe: keramisch oder kunstharzgebunden Schleifscheibenbreite max.: 101mm Schleifscheiben ø: min. 210mm-max. 400mm Bohrungsdurchmesser Schleifscheibe: 152,4mm (6 Zoll) Schleifbereich: bis Modul 22 Sonderprofile frei programmierbar Hybride Spannvorrichtung / Platten Kühlmitteleinrichtung: ca. 4000 Liter mit integriertem Tiefbettfilter Maschine Gesamtanschlusswert: 100kVA Gewicht [weight]: 20.000 kg Raumbedarf [needed space ]ca. (L x T x H): 5.200mm x 3.000mm x 2.600mm Vollständige Dokumentation ist vorhanden. Besichtigung unter Strom kann kurzfristig erfolgen. Für weitere Fragen stehen wir Ihnen gerne zur Verfügung. Preis, ab Lager hier zzgl. MwSt. Zustand: gut - vorführbereit Lieferung: ab Lager - wie besichtigt Zahlung: rein netto - nach Rechnungserhalt Zwischenverkauf, Irrtum vorbehalten. Wir bitten um Ihren Auftrag. Weitere Maschinen und Anlagen ab Lager lieferbar – Bitte fragen Sie an. Wir freuen uns. Todpfx Asu Rqg Ioh Aod

Zustand: sehr gut (gebraucht), Baujahr: 2000, Zahnradschleifmaschine CNC-Steuerung SIEMENS 840C Max. Außendurchmesser: 1.500 mm Schleiflänge/Max. Zahnradbreite (Stirnräder): 980 mm Modul: 1,5 - 25 Grundkreisdurchmesser: min. 80 mm Schrägwinkel: 35° Tischdurchmesser: 1.000 mm Max. Gewicht: 6.000 kg Schleifscheibenleistung: 20 kW Profilkorrekturen: max. 0,5 mm Führungskorrekturen: max. 1 mm Reitstockhöhe: 1.250 mm Axialschlittenweg (Z-Achse): 1.000 mm Tjdpfsu Aqi Hox Ah Ajd Abmessungen: 7.760 x 8.360 x 4.500 mm Gewicht: 42.000 kg

Zustand: gebraucht, Baujahr: 1999, Raddurchmesser - max. 280 mm Radbreite 330 mm Modul - max. 5 Modul - min. 1 Steuerung LIEBHERR CNC Gesamtleistungsbedarf 28 kW Maschinengewicht ca. 12 t Raumbedarf ca. m L I E B H E R R CNC - gesteuerte Wälz- und Profilschleifmaschine Type LCS 282 Baujahr 1999 # 1099 _____ Rad-durchm.max. 280 mm Modul 1 - 5 Schrägungswinkel +/- 35 ° Distanz Tischmitte zu Werkzeugmitte 15 – 285 mm Schleifschlittenhub vertikal 330 mm Shiftweg/Werkzeugverfahrweg 200 mm min. Zähnezahl 7 Schleifspindelposition über Tisch min./max. 70 - 360 mm Werkstück-Einspannlänge 420 bis max. 620 mm Schleifschnecken-? / Profilschleifscheibe Ø 145 x 210 / 175 mm Drehzahl der Schleifschnecke/Profilwerkzeug 2.500 – 10.000 U/Min. Drehzahl des Tisches max. 750 U/Min. Spindelantrieb 28 kW Gesamtantrieb ca. 50 kW - 400 V – 50 Hz Gewicht gesamt ca. 12.000 kg Zubehör / Sonderausstattung • LIEBHERR - CNC-Steuerung Type LH 90 GG ist eine einfach zu programmierende CNC-Steuerung (B+R/IPC 5000) mit verzahnungsspezifischer Bedieneroberfläche und Diagnose-Funktionen für eine schnelle Fehler- behebung. ( auch Ferndiagnose möglich) • Mit Einrichtung zum automatischen Einfädeln der Schleifscheibe in die Zahnlücke • Die Maschine arbeitet mit drei Schleifverfahren: a. Wälzschleifverfahren mittels CBN – Schleifschnecken = schnellste Bearbeitung b. Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2 Scheiben) = genaueste Bearbeitung! c. Kombination aus a und b (wirtschaftlichste Lösung) = Vorschleifen mit der Schleifschnecke / Genauigkeitsschleifen mit der Profilschleif- scheibe im Einzelteilverfahren • Automatisches Shiften der Schleifschnecke bzw. automatische Positionieren der Profilscheibe • Automatische Werkstückladeeinrichtung mittels eines Ringladers welcher am Gegenständer montiert ist und automatisch Roh und Fertigteile ein und ausbringt. Die Werkstücke werden über ein separat stehendes Gliederförder- band Fabr. FLEX LINK zum Ringlader gebracht , abgegriffen und auch wieder Todpfx Ajt Hwu Ajh Ajd abtransportiert. Eine mannlose Fertigung ist dadurch möglich. • hydraulische Werkstückspannung im Tisch, jedoch ohne Spannzeuge. Reitstockschlitten am GegenStänder vorhanden aber ohne Reitstock. Schlittenhub bis ca. 350 mm • kompl. Arbeitsraumkapselung mit Schiebetüre und mit separater CO2 – Löscheinrichtung/IR-Sensor keine Original-Kühlmittelanlage ( da Zentralversorgung), und kein Abrichter vorhanden Zustand : gut bis sehr gut – unter Strom vorführbereit, kompakte Bauart! Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt Wir freuen uns über Ihr Interesse – weitere 200 Verzahnungsmaschinen ständig am Lager.

Zustand: gebraucht, Baujahr: 1980, Raddurchmesser - max. 2500 mm Radbreite 1200 mm Modul - max. 32 Modul - min. 3 Gesamtleistungsbedarf 25 kW Maschinengewicht ca. 60 t Raumbedarf ca. m Baujahr: 1980 Überholt: 1990 Rad-Ø min./max. 180 - 2.500 mm Modul 3 - 32 Schrägungswinkel max. 10 - 35 ° Tsdpet Hwqqsfx Ah Aod Radbreite bei Geradverzahnung 1.200 mm Hublänge ca. 100 - 1.200 mm Hubzahl 80 - 350 Hübe/Min. Verstellbarkeit der Hublage 300 mm Hubgeschwindigkeit 4-40 m/min. max. Werkstückgewicht ca. 18.000 kg max. Zähnezahl 16 - 576 Tischgröße Ø x Bohrg. 1.400 x 500 mm Schleifscheiben-Ø ca. 500 mm Schleifschleiben-Umfangsgeschwindigkeit 34 m/s Gesamtantrieb ca. 25 kW - 380 V - 50 Hz Gewicht ca. 15 to Zubehör / Sonderausstattung: " Hydrostatische Führungen im Schleifschlitten, Tisch und in allen anderen Führungsbahnen " Komplette Schleifraumkapselung mit Schiebetüren " automatischer Schleifablauf in mehreren Umläufen sowie Einstellungen für Schruppen / " Schlichten / Feinschlichten und automat. Abrichtzyklus nach voreinstellbarer Zähnezahl. " Profilkorrektur möglich durch entsprechendes Abrichten und Zusatzbewegung des Schleifschlittens (Höhen- und Seitenballigkeit) " ca. 50 Stück Wechselräder * Neigungsanzeigegerät " große Kühlmitteleinrichtung mit Bandfilter und Ölnebelabsaugung " separater Schaltschrank, sep. Hydraulikanlage, sep. Ölkühlanlage
