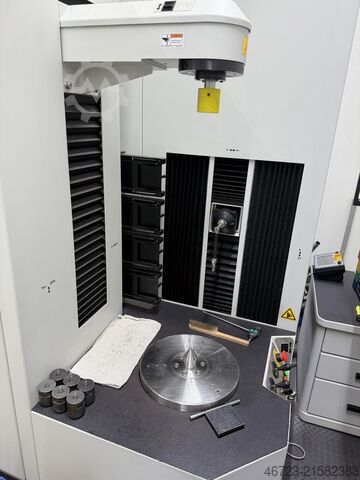

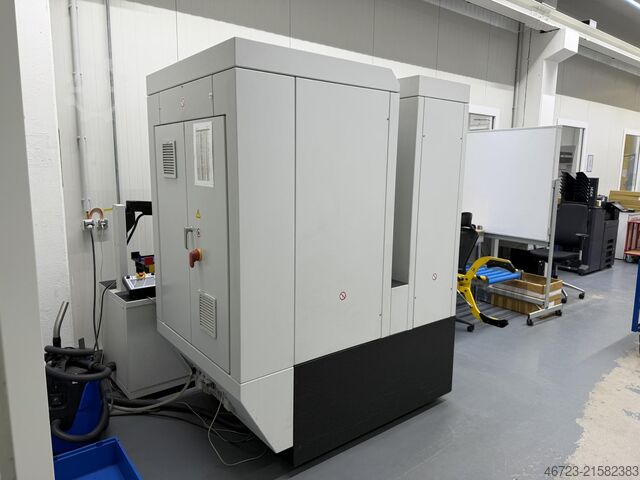

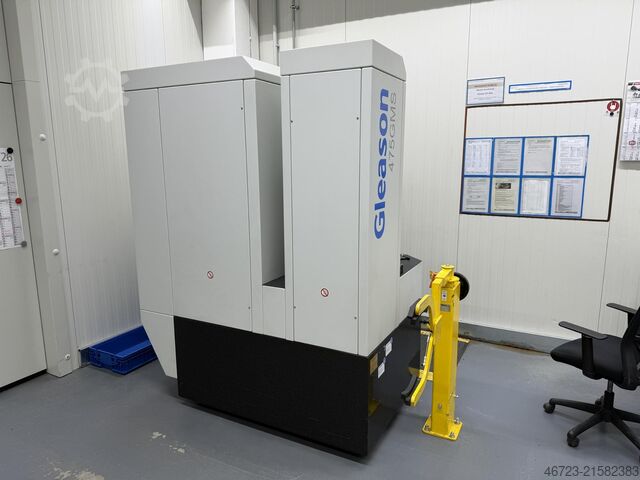

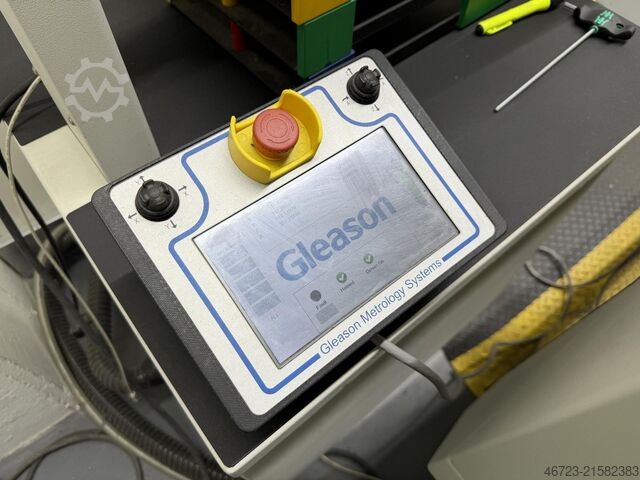

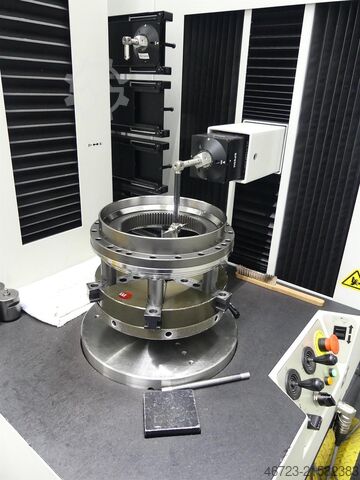

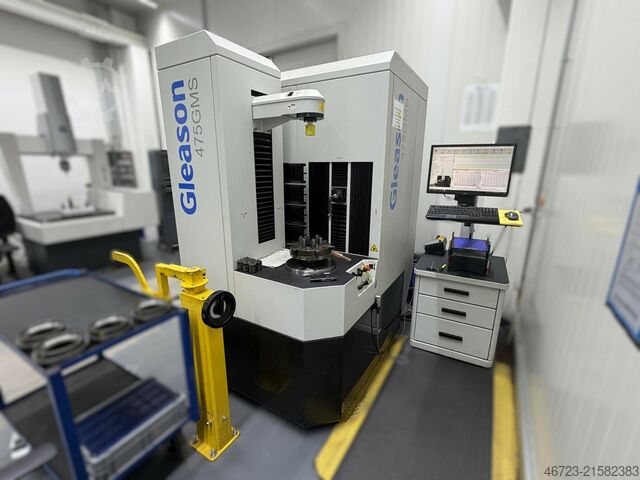

Zustand: sehr gut (gebraucht), Baujahr: 2018, Allgemeine Daten • Typ: Messzentrum • Hersteller: Gleason Metrology Systems Corporation, Ohio • Modell: GMS • Typenbezeichnung: 475 • Benutzerbezeichnung: Zahnradanalysator 475GMS • Seriennummer: 7406 • Baujahr: 2018 • Betriebsstunden: unbekannt • Nächste Kalibrierung: 08/2026 • CE-Kennzeichnung: vorhanden • Inkl. PC mit Steuereinheit • Dokumentation mit Bedienungsanleitung verfügbar Maschinenbeschreibung • Gleason Zahnradanalysator Messzentrum Modell 475GMS • Messzentrum für die vollständige Vermessung von Zahnrädern aller Art • Geeignet zur Vermessung von Verzahnungswerkzeugen • Geeignet zur Vermessung prismatischer Werkstücke • Integrierte Oberflächenrauheitsmessung Ncedpsywyvtsfx Afrsp • Wird aktuell zur Prüfung von gefertigten Komponenten für Präzisionsgetriebe eingesetzt Maschinenspezifikationen Werkstückkapazität • Werkstückdurchmesser: max. 475 mm • Werkstückgewicht: max. 300 kg Stromversorgung • Leistungsaufnahme: 20 A • Betriebsspannung: 230 V AC / 50 Hz Maschinenabmessungen • Abmessungen: ca. 2.130 x 1.640 x 1.130 mm (H x B x T) Maschinengewicht • Gewicht: ca. 3.500 kg netto Besonderheiten • Ladeeinheit vor dem Messzentrum montiert • Nachrüstung der Ladeeinheit im Februar 2022

Zustand: gut (gebraucht), Baujahr: 2006, Spannung 110 - 230 V Frequenz 50 - 60 Hz Anschlußleistung 0,5 kVA Gewicht 150 kg Raumbedarf ca. 1,0 x 0,8 x 1,75 m Stabmesser-Profil-Kontrollgerät - Steuerung über PC-Steuerung mit Beriebssystem Windows XP - Digitale Antriebsverstärker, Linearmotoren und Messsysteme Ncodpfx Aeymfz Sofrjp - Vollautomatische Positionsbestimmung der Schneidkanten und Achslage des Stabmessers - Messen fast aller Einzelteil-und kontinuierlichen Verfahren benötigten Stabmesser für Spiralkegelrad-und Hypidgetriebe - Auf kürzeste Einricht-und Umrüstzeilen, sowie höchste Messgenauigkeit ausgelegete Machinenkonzeption - Kombinationstaster für Messspitze und Flächenvermessung - Integriete Schublade für Zubehör - Tastatur in Flachschublade integriert - Bedienelemente und PC gegen unbefugten Zugriff mit abschliessbarem Schrankelement

Zustand: gut (gebraucht), Messverstärker, Stromversorgungsmodul, Messverstärker Punktausführung, Stabionisator, Statischer Eliminator, Static Eliminator Ncedpfx Afoyhbr Norjp -Hersteller: Keyence, Static Eliminator Stabionisator -Typ: SJ-M300 -Abmessung: 130/70/H35 mm -Gewicht: 0,1 kg

Zustand: gebraucht, Baujahr: 1991, Raddurchmesser - max. --- mm Radbreite --- mm Modul - max. --- Modul - min. --- Steuerung --- Njdpfx Afeya Eqasrecp Gesamtleistungsbedarf --- kW Maschinengewicht ca. --- t Raumbedarf ca. --- m

Zustand: gebraucht, Baujahr: 1997, Technische Details: Ncsdpfjx Uzvvox Afrsp Raddurchmesser - max.: 5 - 350 mm Modul - max.: 20 Maschinengewicht ca.: 0,8 t Modul - min.: 0,5 Spitzenabstand: 5 - 750 mm Tischdurchmesser: 260 mm z-Achse: 600 mm y-Achse: 185 mm Schrägungswinkel max.: 45 °

Zustand: gut (gebraucht), Messverstärker, Stromversorgungsmodul, Messverstärker Punktausführung -Hersteller: Keyence, Messverstärker Punktausführung Njdpox S Evzsfx Afrecp -Typ: SJ-M300 -Abmessung: 130/50/H75 mm -Gewicht: 0,2 kg

Zustand: gut (gebraucht), Messverstärker, Stromversorgungsmodul, Messverstärker Punktausführung -Hersteller: Keyence, Messverstärker Punktausführung -Typ: SJ-M300 -Entladungsstab: Typ SJ-M030G -Anzahl: 3x Messverstärker vorhanden -Preis: pro Stück -Transportabmessung: 250/180/H80 mm -Gewicht: 0,9 kg/St. Ncsdjxv Sf Ujpfx Afrep

Zustand: gut (gebraucht), Baujahr: 2002, Aufspannbarer Messerkopf-Typ (max.) 460 mm Messerkopf-Gewicht (max.) 150 kg Aufnahmetellerdurchmesser für Messerköpfe (Ø) 360 mm Aufnahmekegel für Messerköpfe Nenndurchmesser Ø 58,227 mm Verfahrweg - z 200 mm Diagramm-Aufzeichnungsvergrößerung ±10 - ± 500 µm Maschinengewicht ca. 2,3 t Raumbedarf ca. 2 x 1,5 x 2,03 m Im Herstellprozess für spiralverzahnte Kegelräder spielt die Qualität der verwendeten Verzahnwerkzeuge eine entscheidende Rolle. Insbesondere beim Trockenfräsen können eine hohe Verzahnungsqualität und eine lange Standzeit nur durch genau eingestellte Messerköpfe erreicht werden. Das Oerlikon Messerkopf Einstell- und Prüfgerät CS 200 ermöglicht eine schnelle und einfache Einstellung der Einzelmesser, es prüft die Lage und dokumentiert die Messergebnisse. Der Messablauf an dem CNC-gesteuerten Prüfgerät ist teilautomatisiert: Auf dem Bildschirm werden die einzelnen Aktionen zur Durchführung des Ablaufs über die Bedienerführung angezeigt. Die Positionierung der Einzelmesser im Messerkopf bzw. die Höhenlage der Messerspitzen erfolgt über einen besonderen Ablauf weitestgehend automatisch und wird gleichzeitig über ein Planlauf-Diagramm dokumentiert. Ein nachfolgender Messablauf überprüft die radiale Lage der innen- und außenliegenden Schneidkanten aller Messer im Messerkopf. Wenn einzelne Prüfparameter an den Messern nicht den Toleranzvorgaben entsprechen, lässt sich dies individuell nachpositionieren. Durch die Kombination von teilautomatisiertem Einstellablauf, bedienergeführten Njdow N S E Aopfx Afrecp Einrichteaktionen und automatischem Messablauf lassen sich Messerköpfe komfortabel, schnell und hochgenau einstellen. Bedienergeführter Einstell- und Prüfablauf - Grafische Darstellung der Messerkopf-Ausführung sowie der Messergebnisse mit Toleranzüberprüfung - Anweisungen für den Bediener in Anweisungen für den Bediener im Klartext (ohne verschlüsselte Angaben) - Einfache Zuordnung der Messergebnisse zu den Messern - Dokumentation der Einstell- und Messergebnisse über Drucker - Einstell- und Prüfablauf geeignet für Stabmesser-Köpfe der Typen ARCON®, RSR, Spirapid, SPIRON®, TRI-AC® - Schnittstelle für Neutraldaten

Zustand: generalüberholt (gebraucht), Baujahr: 2006, Funktionsfähigkeit: voll funktionsfähig, Messbereich X-Achse: 1.800 mm, Messbereich Y-Achse: 200 mm, Messbereich Z-Achse: 650 mm, Werkstückgewicht (max.): 180 kg, Wir verkaufen eine generalüberholte Wenzel WGT350 XL Verzahnungs- und Zahnstangen Messmaschine. Mit der Maschine lassen sich Verzahnungen und Zahnstangen messen. • Max. Rundtisch Werkstück Durchmesser = 5 bis 400mm • Max. Rundtisch Belastung = 180kg • Verfahrwege X= 1800mm Y=200mm Z=650mm • Gegenhalter Messbereich = 20 bis 900mm • Modul Messbereich ab 0,5mm • Max. Zahnstangenlänge = 1200mm • 6x Tasterwechsler inkl. 6x SP600M Teller • Temperaturkompensation der Maschine • Aktive Luftdämpfung der Maschine • Baujahr 2006 • Zubehör wie, Mitnehmer, Referenzkugel etc. wie abgebildet • Backenfutter D=200mm mit innen und außen Backen Enthalten sind folgende Softwaremodule: • TMain – Programmverwaltung • TStylus – Taster Verwaltung • TCali – Taster Kalibrierung • TAmo – Rechnerische Achslagenbestimmung • TGear – Stirnradmessprogramm • TShaft – Programm für Mass-,Form, Lage und scannen von unbekannten • Konturen • TWorm – Schneckenmessprogramm • TRack – Zahnstangen Software Ncsdpfx Afevitkierep • TReverse – Die Parameter eines unbekannten Zahnrades, Modul (mn), Schrägungswinkel (ß) und Eingriffswinkel (a), können mit TReverse bestimmt werden. • Statistikprogramm, statistische Auswertung für Stirnrad-, Kegelrad- und Schneckenprüfung Für weitere Informationen kontaktieren Sie uns bitte per E-Mail.

Zustand: gebraucht, Innenmeßschrauben, Mikrometer-Schraube, Innendurchmesser, Innenfeinmessgerät, Zylinderlehre, -Messbereich: 35-60 mm -Abmessungen: 115/450/H60 mm Njdpfx Ajl Ha R Rofrjcp -Gewicht 1,6 kg

Zustand: gebraucht, Innenmeßschrauben, Mikrometer-Schraube, Innendurchmesser, Innenfeinmessgerät, Zylinderlehre, -Übergabe: im Istzustand wie besichtigt Nedpfol Ha R Hsx Afrecp -Zustand: nicht vollständig siehe Bilder -Messbereich:-150 mm -Abmessungen: 280/450/H60 mm -Gewicht 2 kg

Zustand: gebraucht, Endmaßkasten, Endmaße, Parallel-Endmaße, Prüfstift-Satz, Prüfstifte, Lehrdorn -Hersteller: Cary, Lehrdorn Prüfstifte-Satz: 3,01 - 3,49 mm -Inhalt/Nennmaße: siehe Fotos -Abmessung Kiste: 135/85/H60 mm -Gewicht: 0,3 kg Nedpfeg T I Nhsx Afrjcp

Zustand: gebraucht, Durchflussmessgerät, Schwingungsmessung, Anzeigegerät Schwingungsmessung, Monitor Display -Hersteller: Lorenz, Messverstärker -Typ: GM40 -Preis: pro Stück Njdpof Tdtrsfx Afrjcp -Anzahl: 5 Stück -Abmessungen: 75/20/H110 mm -Gewicht: 0,1 kg/Stück

Zustand: gut (gebraucht), Messverstärker, für Durchflussmessgerät, Schwingungsmessung, Anzeigegerät, Schwingungsmessung, Monitor Display -Hersteller: HBM, Industrie Messverstärker Ncsdjf H Hyijpfx Afrop -Typ: PME MP60 -Anzahl: 2 Stück Messverstärker vorhanden -Preis: pro Stück -Abmessungen: 160/60/H145 mm -Gewicht: 0,9 kg

Zustand: gebraucht, Bügelmeßschrauben, Mikrometer-Schraube -Messbereich: 75 - 100 mm Njdpfxefn Am Uj Afrjcp -Zubehör: siehe Foto -andere Größen: vorhanden -Abmessung Kiste:265/125/H25 mm -Gewicht ges.: 0,8 kg

Zustand: gebraucht, Bügelmeßschrauben, Mikrometer-Schraube -Messbereich: 75 - 100 mm -Übergabe: im Ist-Zustand wie besichtigt Ncedpfxjfn Am Ts Afrsp -Zubehör: fehlt, siehe Foto -andere Größen: vorhanden -Abmessung Kiste: 265/145/H30 mm -Gewicht ges.: 0,7 kg

Zustand: gebraucht, Bügelmeßschrauben, Mikrometer-Schraube Njdofn Am Rjpfx Afrecp -Messbereich: 125 - 150 mm -Übergabe: im Ist-Zustand wie besichtigt -Zubehör: fehlt, siehe Foto -andere Größen: vorhanden -Abmessung Kiste: 330/180/H30 mm -Gewicht: 1,1 kg

Zustand: gebraucht, Druckmessgerät, Durchflussmessgerät, Mess- und Regeltechnik, Messgerät Ncjdpfxsfkpifo Afrjp -imc: Universalmessgerät µ-MUSYCS -Spannung: 110 - 230 V AC/DC -Abmessungen: 330/345/H145 mm -Gewicht: 6,4 kg

Zustand: gebraucht, Bügelmeßschrauben, Mikrometer-Schraube Nedodz Smcopfx Afrocp -Messbereich: 400 - 500 mm -auch andere Größen: vorhanden -Gewicht: 8,7 kg

Zustand: gebraucht, Bügelmeßschrauben, Mikrometer-Schraube Nedpfx Afodz Smferscp -Messbereich: 200 - 225 mm -ohne: Prüfstück -auch andere Größen: vorhanden -Gewicht: 1,4 kg

Zustand: gut (gebraucht), Druckmessgerät, Durchflussmessgerät, Mess- und Regeltechnik -Hersteller: Fischer Mess- und Regeltechnik -Typ: DE45N50041PK03MW -Anzahl: 4x Messgeräte vorhanden -Preis: pro Stück -Abmessungen: 90/100/H70 mm -Gewicht: 0,3 kg Nedpfx Afodz Aq Tsrscp

Zustand: gut (gebraucht), Bügelmeßschrauben, Mikrometer-Schraube, Messung der Zahnweite, Tellermessflächen -Messbereich: 25-200 mm Njdpfx Ajb A Sx Usfrocp -Eine Umdrehung der Trommel entspricht: 0,5 mm -mit Arretiervorrichtung -große Messflächen -Messkraft: Ratsche -Einschliesslich Etui -Einstellmasse -Handschutz -Schlüssel -auch andere Größen vorhanden -Gewicht: 5 kg

Zustand: gut (gebraucht), Innenmeßschrauben, Mikrometer-Schraube, Innendurchmesser -Messbereich: 35-50 mm -Messbereich: 50-70 mm Ncsdpob A Sx Sefx Afrjp -Messbereich: 70-100 mm -Messbereich: 100-145 mm -Eine Umdrehung der Trommel entspricht: 0,5 mm -mit Arretiervorrichtung -Einschliesslich Etui -Gewicht 0,8 kg

Zustand: gut (gebraucht), Bügelmeßschrauben, Mikrometer-Schraube, Messung der Zahnweite, Tellermessflächen -Messbereich: 275-300 mm -Eine Umdrehung der Trommel entspricht: 0,5 mm -mit Arretiervorrichtung -Messkraft: Ratsche -Einstellmasse -Handschutz Njdsb A R H Djpfx Afrscp -Schlüssel -Anzahl: auch andere Größen vorhanden -Gewicht: 1,5 kg

Zustand: gut (gebraucht), Bügelmeßschrauben, Mikrometer-Schraube, Messung der Zahnweite, Tellermessflächen -Messbereich: 50-75 mm -Eine Umdrehung der Trommel entspricht: 0,5 mm -ohne Arretiervorrichtung -große Messflächen -Messkraft: Ratsche -Einschliesslich: Etui -Einstellmasse Nedeb A R Hyspfx Afrecp -Handschutz -Anzahl: auch andere Größen vorhanden -Gewicht: 0,7 kg
