Drehmaschine - zyklengesteuert

GILDEMEISTER Sprint 65

Zustand: einsatzbereit (gebraucht), Steuerungsmodell: Fanuc 310i, Leergewicht: 10.000 kg, Gesamtlänge: 4.500 mm, Gesamtbreite: 1.990 mm, Gesamthöhe: 2.300 mm, Umlaufdurchmesser über Planschlitten: 950 mm, Spindel 1: 20 kW - 5.000 U/min - Spindelbohrung: 70 mm. Revolverkopf 1: 12 angetriebene Werkzeuge - 2,5 kW - 4.000 U/min. Angetriebene C-Achse. X1 Verfahrweg: 165 mm. Y1-Verfahrweg: +50/-30 mm. Z1 Verfahrweg: 678 mm. Spindel 2: 17 kW - 5.000 U/min - Spindelbohrung: 42 mm. Revolverkopf 2: 12 angetriebene Werkzeuge - 2,5 kW - 4.000 U/min. Angetriebene A-Achse. X2 Verfahrweg: 165 mm. Z2 Verfahrweg: 640 mm. Iemca Master 880 P Stangenlademagazin. Spindelbohrungsdurchmesser: 70 & 42 mm Fjdpfev Rwltjx Abpepd Leistung an der Spindel: 20 & 17 kW Drehzahl: 5.000 U/min Spannfutter: Ø 175 mm Werkzeugwechsler: ja (2x) Anzahl Werkzeuge: 12 (2x)

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Betriebsstunden: 32.700 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 165 mm, Drehzahl (max.): 5.000 U/min, Stangendurchgang: 65 mm, Steuerungsmodell: SIEMENS 840 D, Ausstattung: Späneförderer, TECHNISCHE DETAILS X1-Verfahrweg: 165 mm Z1-Verfahrweg: 220 mm X2-Verfahrweg: 165 mm Z2-Verfahrweg: 150 mm X3-Verfahrweg: 165 mm Z3-Verfahrweg: 650 mm Y3-Verfahrweg: 80 (+50/-30) mm Stangendurchlass: 65 mm Fpedpfxeymmdbo Abpsd Haupt- und Gegenspindel Drehzahl: 5.000 U/min Revolver: 3 mit je 12 Stationen (alle angetrieben) Drehzahl angetriebene Werkzeuge: 4.000 U/min Werkzeugaufnahme: VDI 30 mit Antrieb DIN 5480 MASCHINEN-DETAILS Steuerung: SIEMENS 840 D Betriebsstunden Einschaltstunden: 52.511 h Spindelstunden: 32.700 h AUSSTATTUNG C-Achse Y-Achse Kühlmittelanlage Späneförderer Stangenlader TOP Automazioni XF 375

Baujahr: 2008, Zustand: einsatzbereit (gebraucht), Hauptspindel: max. Stangendurchlass: 65mm, Bohrung Zugrohr: 75mm, Durchmesser Spannzangenaufnahme: 160mm, Durchmesser Zentrierfutter: 175mm, Spindelnase: 140mm, max. Drehzahl: 5000/min, Nominaldrehmoment (S1): 150Nm, Nominalleistung (S1): 22kW. Gegenspindel: Bohrung Zugrohr: 45mm, Durchmesser Zentrierfutter: 175mm, Spindelnase: 140mm, max. Drehzahl: 5000/min, Nominaldrehmoment (S1): 100Nm, Nominalleistung (S1): 16,8kW. Achse W2 Gegenspindel: Verfahrweg: 690mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse X1: Verfahrweg: 165mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse Z1: Verfahrweg: 220mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse X2: Verfahrweg: 165mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse Z2: Verfahrweg: 150mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse X3: Verfahrweg: 165mm, max. Geschwindigkeit: 40m/min, max. Beschleunigung: 10m/s², Nominalschub (S1): 2400N. Achse Z3: Verfahrweg: 678mm, max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Achse Y3: Verfahrweg: 80mm (+50/-30), max. Geschwindigkeit: 30m/min, max. Beschleunigung: 5m/s², Nominalschub (S1): 5000N. Werkstückentladung (UA-WA): max. Entladegewicht: 4daN, max. Entladedurchmesser: 70mm. Anzahl aller Werkzeugstationen: 12, Werkzeughalteraufnahmen-Durchmesser: 30mm, angetriebene Positionen: 12, max. Drehzahl der angetriebenen Werkzeuge: 4000/min, Nominaldrehmoment (S1-n = 0/min): 17Nm, Nominalleistung (S1-n = 4000/min): 2,9kW, Steuerung: Siemens 840D, Bedienertafel: ErgoLine, Bildschirm: Farbe TFT 19 Zoll, Spindelanzahl (C-Achsen): 2, Achsenanzahl: 10, Kanalanzahl: 4. Betriebsstundenstand: 70.035h am Strom, 48.657h in Produktion, Maschine läuft mit Schneidöl. Mit Dokumentation und Stangenlader FMB Turbo 8-80 XT 3200. Eine Besichtigung vor Ort ist möglich. Fpedpfx Ajyln Ekebpjd

Zustand: gebraucht, Baujahr: 1997, Technische Details: Drehdurchmesser: 65 mm Drehlänge: 80 mm Gesamtleistungsbedarf: 30 kW Spindelbohrung: 79 mm Drehzahlen: 25 - 4500 U/min Schlitten I - Planweg: 155 mm Fsdpsykrgijfx Abpepd Schlitten II - Planweg: 82 mm Längsweg(z-Achse): 280 / 130 mm Maschinengewicht ca.: 6,5 t Raumbedarf ca.: 10,8 x 3,8 x 1,8 m

Zustand: gebraucht, Baujahr: 2007, Anzahl der gesteuerten Spindel(C-Achsen): 2 Anzahl der gesteuerten Achsen: 8 Anzahl der Kanäle: 3 Max. Stangendurchmesser: 65 mm Fpedpfeydfq Ijx Abpod Bohrung in Zugstange: 75 mm Spannfutterdurchmesser: 175 mm Spindelnase: 140 mm Max. Drehzahl: 5.000 min -1 Nenndrehmoment: 191 Nm Nennleistung: 20 kW DATEN DER W2-ACHSE DER GEGENSPINDEL Hub: 690 mm Eilgang: 30 m/min Max. Beschleunigung: 5 m/s² Nennkraft: 2.400 N DATEN DER X1-ACHSE Hub: 165 mm Eilgang: 40 m/min Max. Beschleunigung: 10 m/s² Nennkraft: 2.400 N DATEN DER Z1-ACHSE Hub: 678 mm Eilgang: 30 mm Max. Beschleunigung: 5 m/s² Nennkraft: 5.000 N DATEN DER Y1-ACHSE Hub: 80(+50/-30) mm Eilgang: 30 m/min Max. Beschleunigung: 5 m/s² Nennkraft: 5.000 N DATEN DER X2-ACHSE Hub: 165 mm Eilgang: 30 m/min Max. Beschleunigung:5 m/s² Nennkraft: 5.000 N Anzahl Werkzeugstationen: 12 Durchmesser Werkzeugaufnahme: 30 mm Angetriebene Stationen: 12 mm Max. Drehzahl der angetriebenen Werkzeuge: 4.000 min-1

Zustand: gebraucht, Baujahr: 2006, Spindeldrehzahl (max.): 5.000 U/min, Gesamtbreite: 45.000 mm, Gesamtlänge: 19.900 mm, Gesamthöhe: 23.000 mm, Verfahrweg X-Achse: 165 mm, Verfahrweg Y-Achse: 80 mm, Stangenlänge: 600 mm, Gildemeister Sprint 65 Linear CNC-Drehmaschine (mit 2. Spindel, 3 Revolvern und Y-Achse) Durchmesser der Spindelbohrung 65 mm Spindeldrehzahl 5.000 U/min Spindelmotor 25/20 kW Spindeldrehzahl Gegenspindel 5.000 U/min Bewegung der X-Achse 165 / 165 / 165 Fodeyddv Aepfx Abpspd Bewegung Y-Achse 80 mm Verfahrweg Z-Achse 220 / 150 / 650 mm Bewegung der W-Achse (Gegenspindel zur Hauptspindel) 690 mm Indexierung der C-Achse 0,0001° Anzahl der Türme 3 Anzahl der Werkzeuge auf Revolver 12 (3x 12) Werkzeugkegel VDI 30 Stangenlader LNS Quick Load Servo 65 Bei jeglichen Fragen zur Maschine, sowie einer Terminierung zur Besichtigung, bitten wir Sie und einfach telefonisch oder per Mail zu kontaktieren. Schauen Sie sich gerne unsere anderen Anzeigen an, um einen vollständigen Überblick über unseren Lagerbestand zu erhalten.

Zustand: gebraucht, Baujahr: 2006, Spindeldrehzahl (max.): 5.000 U/min, Gesamtbreite: 45.000 mm, Gesamtlänge: 19.900 mm, Gesamthöhe: 23.000 mm, Verfahrweg X-Achse: 165 mm, Verfahrweg Y-Achse: 80 mm, Stangenlänge: 600 mm, Gildemeister Sprint 65 Linear CNC-Drehmaschine (mit 2. Spindel, 3 Revolvern und Y-Achse) Durchmesser der Spindelbohrung 65 mm Spindeldrehzahl 5.000 U/min Spindelmotor 25/20 kW Spindeldrehzahl Gegenspindel 5.000 U/min Bewegung der X-Achse 165 / 165 / 165 Bewegung Y-Achse 80 mm Verfahrweg Z-Achse 220 / 150 / 650 mm Bewegung der W-Achse (Gegenspindel zur Hauptspindel) 690 mm Indexierung der C-Achse 0,0001° Fedpfx Absyddvvepepd Anzahl der Türme 3 Anzahl der Werkzeuge auf Revolver 12 (3x 12) Werkzeugkegel VDI 30 Stangenlader LNS Quick Load Servo 65 Bei jeglichen Fragen zur Maschine, sowie einer Terminierung zur Besichtigung, bitten wir Sie und einfach telefonisch oder per Mail zu kontaktieren. Schauen Sie sich gerne unsere anderen Anzeigen an, um einen vollständigen Überblick über unseren Lagerbestand zu erhalten.

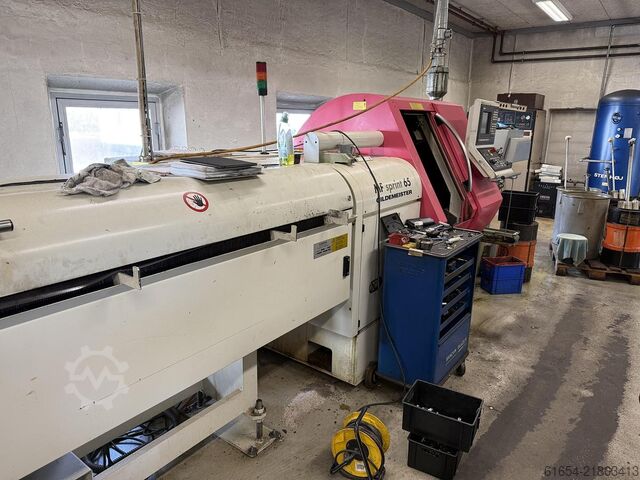

Zustand: gebraucht, Baujahr: 1998, Betriebsstunden: 97.593 h, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser: 65 mm, Spindelbohrung: 79 mm, Spindeldrehzahl (max.): 4.500 U/min, Spindeldrehzahl (min.): 25 U/min, Zu verkaufen: Gildemeister MF Sprint 65 CNC-Drehmaschine mit 3-Meter-Stangenlader, wie auf den Bildern zu sehen. Die Maschine wurde in voll funktionsfähigem Zustand aus unserer Werkstatt demontiert. Ein Video von der Maschine im Betrieb vor der Demontage kann auf Anfrage zur Verfügung gestellt werden. Vor etwa fünf Jahren wurden die Linearführungen der X1- und Z1-Schlitten (Hauptspindelseite) erneuert, einschließlich Lager und Riemen. Vor Kurzem wurde ein neues HMI-Interface eingebaut. Detaillierte Spezifikationen und technische Daten finden Sie im beigefügten PDF. TECHNISCHE DETAILS Steuerung: Sinumerik 840C Stangenlader: SIMAG 65.1-3200G, Baujahr 1998 Stangenlänge: 3 m Stangendurchmesser/Spindelbohrung: 65 mm Hauptantrieb Antriebsleistung: 28 / 21 kW Drehzahlbereich: 25 – 4.500 U/min Drehmoment: 320 / 240 Nm Bahnvorschub bei Gewindeschneiden: max. 10 m/min Drehzahl der C-Achse: 120 U/min Drehmoment der C-Achse (Haltemoment): 180 Nm Werkzeugträger Werkzeuganzahl: 8 Schaft-Ø nach DIN 69880: 30 mm Anzahl der angetriebenen Werkzeugstationen: 4 Leistung: 7,6 / 4,6 kW Drehmoment: 24 / 14,7 Nm Drehzahl Werkzeugträger 1: max. 4.000 U/min Fpodpewym Nfofx Abpod Drehzahl Werkzeugträger 2: max. 4.000 U/min Schlitten 1 Planweg / Längsweg: 155 / 280 mm Eilganggeschwindigkeit X/Z: 22,5 / 22,5 m/min Vorschubkraft X/Z: 900 / 900 daN Gewindespindelsteigung X: 15 × 25 mm Gewindespindelsteigung Z: 15 × 32 mm Schlitten 2 Planweg / Längsweg: 82 / 120 mm Eilganggeschwindigkeit X/Z: 22,5 / 22,5 m/min Vorschubkraft X/Z: 900 / 900 daN Gewindespindelsteigung X/Z: 15 × 25 mm MASCHINEN DETAILS Maße inkl. Stangenlader und Späneförderer (LBH): ca. 6 × 2 × 2 m Gewicht: ca. 6,5 t Betriebsspannung: 50 Hz, 400 V AUSSTATTUNG - Kühlsystem - Späneförderer - Dokumentation

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Betriebsstunden: 23.567 h, Funktionsfähigkeit: voll funktionsfähig, Spindeldrehzahl (max.): 5.000 U/min, Verfahrweg X-Achse: 165 mm, Verfahrweg Y-Achse: 80 mm, Verfahrweg Z-Achse: 678 mm, Stangendurchgang: 70 mm, Steuerungsmodell: Fanuc 310i, Kein Mindestpreis - garantierter Verkauf zum höchsten Gebot! TECHNISCHE DETAILS X1-Verfahrweg: 165 mm Y1-Verfahrweg: 80 mm (+50/-30 mm) Z1-Verfahrweg: 678 mm X2-Verfahrweg: 165 mm Z2-Verfahrweg: 640 mm Hauptspindel Max. Drehzahl: 5.000 U/min Max. Stangendurchlass: 70 mm Bohrung in Zugstange: 75 mm Drehmoment: 191 Nm Leistung: 20 kW Gegenspindel Max. Drehzahl: 5.000 U/min Bohrung in Zugstange: 42 mm Drehmoment: 108 Nm Leistung: 17 kW Revolver 1 & 2 Werkzeugplätze pro Revolver: 12 angetrieben Angetriebene Werkzeuge: 4.000 U/min MASCHINEN-DETAILS Steuerung: Fanuc 310i Anzahl der gesteuerten Achsen: 8 Abmessungen & Gewicht Abmessungen Maschine: 4400 m x 2000 m x 2300 mm Gewicht Maschine: 8,8 t Späneförderer Gewicht: 750 kg Betriebsstunden Automatikbetrieb: 23.567 h Einschaltstunden: 51.273 h AUSSTATTUNG Späneförderer 2 x Spannzangenfutter Teileband Absaugung Fedpfx Abox Af Dkspepd Stangenlader FMB Turbo 8-80 / 3200

Baujahr: 2006, Zustand: neuwertig (gebraucht), Mit der Maschine kommen 5 aktive Werkzeughalter und 5 normale Werkzeughalter. Fedpfx Abjlbmy Uepopd Teile von Hand gezeigt nicht kommen.
