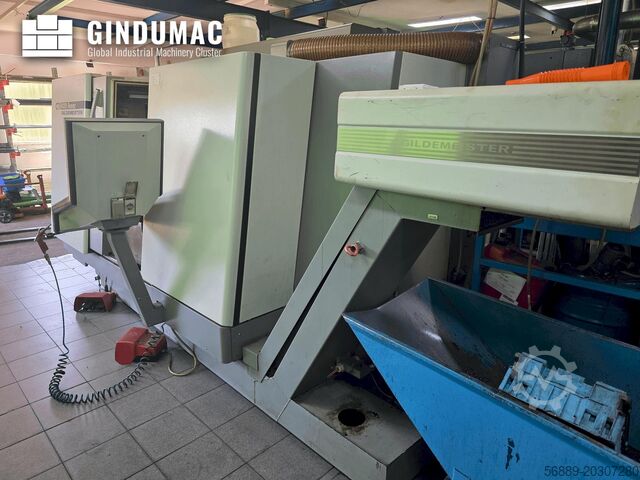

Horizontal-Drehmaschine

Gildemeister CTX 420 linear

Zustand: einsatzbereit (gebraucht), Baujahr: 2008, Betriebsstunden: 20.130 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 02260008351, Drehlänge: 600 mm, Drehdurchmesser: 324 mm, Verfahrweg X-Achse: 185 mm, Verfahrweg Y-Achse: 40 mm, Verfahrweg Z-Achse: 620 mm, Kein Mindestpreis - garantierter Verkauf zum höchsten Gebot! Die Zahlungsfrist für die Maschine ist der 20.11.2025! Die Gebotsabgabe verpflichtet zur fristgerechten Abholung zwischen dem 01.12.2025 und dem 05.12.2025! TECHNISCHE DETAILS Drehlänge: 600 mm Drehdurchmesser: 324 mm Verfahrweg X-Achse: 185 mm Verfahrweg Y-Achse: 40 mm Verfahrweg Z-Achse: 620 mm Eilgang X-Achse: 4 m/min Kodpfxjxm Sxio Afienc Eilgang Y-Achse: 7 m/min Eilgang Z-Achse: 7 m/min Spindelbohrung: 72 mm Spindeldrehzahl (max.): 5.000 U/min Stangendurchgang: 45 mm Gegenspindeldrehzahl (max.): 7.000 U/min Gegenspindelbohrung: 57 mm Anzahl der Steckplätze im Werkzeugmagazin: 12 Werkzeugaufnahme: VDI 40 Leistung angetriebene Werkzeuge: 12 kW Drehmoment: 10,5 Nm Drehzahl: 4.500 U/min MASCHINEN-DETAILS Steuerungsmodell: HEIDENHAIN iTNC 530 Abmessungen & Gewicht Abmessungen (L x B x H): 4.890 x 2.460 x 2.080 mm Gesamtgewicht: 6.500 kg Betriebsstunden Spindelstunden: 20.130 h Einschaltstunden: 50.305 h AUSSTATTUNG Dokumentation/Handbuch 12 angetriebene Werkzeuge Werkzeugpaket Bandfilteranlage Stangenlader MKE HL 12 PN, Baujahr 2008

Zustand: gut (gebraucht), Baujahr: 2007, Die Maschine ist in gutem Betriebszustand. Wird mit einer automatischen Linie geliefert. Knsdpfjxf Iamsx Afijc

Zustand: gebraucht, Baujahr: 2004, Drehdurchmesser max. 560 mm Drehlänge 600 mm Steuerung 840D powerline Siemens Umlaufdurchmesser über Bett 680 mm Umlaufdurchmesser über Planschlitten 565 mm Spitzenweite 620 mm Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1 Antriebsleistung - Hauptspindel 25 / 37 kW Max. Drehmoment 390 Nm Spindelnase 170H5 Spindellagerdurchmesser 120 mm nutzbarer Stangendurchmesser 65 mm max. Futterdurchmesser 250 mm C-Achse 0,025° / 360 ° Drehzahlbereich - Gegenspindel 20 - 7.000 min/-1 Antriebsleistung - Gegenspindel 25 / 33 kW Max. Drehmoment 213 Nm Spindellagerdurchmesser 90 mm Spindelbohrung 57 mm Spindelnase 140H5 C-Achse 0,025° / 360 ° Anzahl der Werkzeugplätze 12 pos. Anzahl der angetriebenen Werkzeugstationen 12 pos. Drehzahlbereich - angetr. Werkzeuge max. 4.500 min -1 Antriebsleistung - angetr. Werkzeuge 12,2 kW Werkzeugaufnahme VDI 40 DIN 69880 Werkzeugschaft 40 mm Kjdpfx Afewmf Tpoisnc x-Achse 185 mm y-Achse 80 mm z-Achse 620 mm Eilgang X: 60 m/min Eilgang Y: 15 m/min Eilgang Z: 45 m/min Gesamtleistungsbedarf 50 kVA Maschinengewicht ca. 7 t Raumbedarf ca. 6,0 x 3,0 x 2,5 m CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 420 linear V6 - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse / Y-Achse - Teilhohlspannvorrichtung - ShopTurn - Oberfläche - inkl. 2x angetriebene Werkzeuge - inkl. 4x Doppel- Werkzeughalter - inkl. 4x Werkzeughalter - inkl. 83x Werkezeuge

Baujahr: 2008, Zustand: einsatzbereit (gebraucht), Steuerungseinheit Marke: HEIDENHAIN Modell: n.a. Hauptantrieb Knedpoxd H T Nofx Afisc Anzahl der Achsen: 3 Diese 3-Achs-Gildemeister CTX 420 Linear wurde 2008 gefertigt. Sie verfügt über eine HEIDENHAIN iT CNC-Steuerung, angetriebene Werkzeuge sowie C- und Y-Achse, was die horizontalen Drehmöglichkeiten erweitert. Nutzen Sie die Gelegenheit, diese Gildemeister CTX 420 Linear Horizontaldrehmaschine zu erwerben. Kontaktieren Sie uns für weitere Informationen. Anwendungsbereiche Drehen

Zustand: sehr gut (gebraucht), Baujahr: 2003, Funktionsfähigkeit: voll funktionsfähig, CNC-Drehmaschine Hersteller: Gildemeister Typ: CTX 420 linear V3 Baujahr: 2003 Steuerung: Heidenhain Plus IT Knsdpfxsxc Uq Te Afijc Umlaufdurchmesser über Bett: 680 mm Umlaufdurchmesser über Planschlitten: 565 mm Planweg: 260 mm Längsweg: 635 mm Antriebsleistung: 40/ 100% 25/37 kW Drehzahlbereich von – bis: 20 – 5000 U/min Gewicht ca.: 6500 Kg Ausstattung: Angetriebene Werkzeuge: 12 Stationen Werkzeugträger: 12-Fach Sauter Revolver VDI 30 Teilhohlspanner Reitstock Pinolenhub automatisch Pinolenaufnahme: Mk 5 Späneförderer Messarm Ölnebelabsaugung Irrtum vorbehalten

Zustand: sehr gut (gebraucht), Baujahr: 2004, Funktionsfähigkeit: voll funktionsfähig, Hallo, zum Verkauf steht eine CNC-Drehmaschine der renommierten Marke DMG GILDEMEISTER, Modell CTX 420 Linear V4, ausgestattet mit C- und Y-Achse sowie angetriebenen Werkzeugen. Die Maschine befindet sich in einem sehr guten technischen und optischen Zustand. _ Typ: CNC-Drehmaschine Hersteller: DMG GILDEMEISTER Modell: CTX 420 V4 Linear Steuerung: HEIDENHAIN 4290 + DIN PLUS-Interface zur Programmgenerierung Herstellungsland: Deutschland Baujahr: 2004 _ Maschinenparameter: - Revolverkopf: 12 Werkzeugplätze für VDI 40-Aufnahmen (alle Plätze angetrieben) - max. Drehzahl: 5000 U/min - C-Achse - Y-Achse - angetriebene Werkzeuge - max. Drehlänge in Z: 635 mm - max. Drehdurchmesser in X: 325 mm - Spannsatz BERG, Durchmesser 200 mm - max. Stangendurchlass: 66 mm - Kühlsystem - hydraulischer Reitstock, programmierbar - Späneförderer - Spindelantriebsleistung: 21 kW - Stangenlader LNS - technische Dokumentation - Maschinengewicht: 6 Tonnen _ WARUM IST DER KAUF BEI PPM SINNVOLL? - Eigener stationärer und mobiler Service - Über 700 verkaufte DMG-Maschinen - Möglichkeit der Maschineninbetriebnahme beim Kunden Knsdpfxsxcupce Afisc - Bedienerschulung und Maschinenanlieferung beim Kunden im Preis inbegriffen - Alle Maschinen sind professionell technisch überprüft und sofort einsatzbereit - Maschinenkauf per Ratenzahlung oder Leasing möglich

Zustand: einsatzbereit (gebraucht), Baujahr: 2005, 1 Stück gebrauchte CNC Drehmaschine mit angetriebene Werkzeuge und Y Achse. Knedpswz Sgfjfx Afiec Steuerung Siemens

Zustand: gebraucht, Baujahr: 2007, Technische Details: Drehdurchmesser: 325 mm Drehlänge: 600 mm Gesamtleistungsbedarf: 35 kW Spindelmotor: 25 kW Spindeldrehzahlen: 5000 U/min Werkzeug-Drehzahlen: 4500 U/min Eilgang X-Achse: 60 m/min div. Werkzeughalter: VDI 40 Eilgang Z-Achse: 45 m/min Maschinengewicht ca.: 6,5 t Raumbedarf ca.: 3,5 x 2,5 x 2,1 m Machine mit Siemens 840 D mit Shopturn - C und Y Achse, angetriebene Werkzeuge - Stangenlader IRCO ILS-RBK - Kühlmitteleinrichtung mit IKZ - Teil-Hohlspanneinrichtung Kedpfxjvgb Eps Afijnc - Ölnebelabscheider - Gegenspindel - Teilefänger *

Zustand: einsatzbereit (gebraucht), Baujahr: 2002, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 02260001501, Drehlänge: 600 mm, Drehdurchmesser über Planschlitten: 324 mm, Spindeldrehzahl (max.): 5.000 U/min, Verfahrweg X-Achse: 185 mm, Verfahrweg Z-Achse: 635 mm, Indizierung der C-Achse: 0,025 °, TECHNISCHE DETAILS Steuerung: SIEMENS Max. Umlaufdurchmesser: 680 mm Umlaufdurchmesser über X-Führung: 565 mm Max. Drehdurchmesser: 324 mm Max. Drehlänge: 600 mm Hauptspindel Spindelkopfdurchmesser (Flachflansch): 170h5 mm Stangendurchmesser max.: 65 mm Spindeldurchmesser (vorderes Lager): 120 mm Spindelbohrung: 79 mm Antriebsleistung S1, 100% ED: 25 kW Drehzahlbereich: bis max. 5.000 U/min Drehmoment S1, 100% ED: 270 Nm Knickdrehzahl: 900 U/min C-Achse (Hauptspindel) Drehzahl: 250 U/min Haltemoment: 200 Nm Teilungsgenauigkeit: 0,025° Gegenspindel Spindelkopfdurchmesser (Flachflansch): 140h5 mm Stangendurchmesser max.: 42 mm Spindeldurchmesser (vorderes Lager): 90 mm Spindelbohrung: 57 mm Antriebsleistung S1, 100% ED: 25 kW Drehzahlbereich: bis max. 7.000 U/min Drehmoment S1, 100% ED: 160 Nm Knickdrehzahl: 1.500 U/min C-Achse (Gegenspindel) Drehzahl: 250 U/min Haltemoment: 120 Nm Teilungsgenauigkeit: 0,025° Kreuzschlitten (X/Y/Z) Planweg (X): 185 mm Längsweg (Z): 635 mm Senkrechtweg (Y): +40 mm Eilgangsgeschwindigkeit (X/Y/Z): 60/15/45 m/min Vorschubkraft (X/Y/Z): 3,5/7/7 kN Kugelrollspindel (Y): 40x5 mm Kugelrollspindel (Z): 40x15 mm Gegenspindel (Z2) Längsweg: 666 mm Eingangsgeschwindigkeit: 45 m/min Kugelrollspindel: 40x15 mm Werkzeugträger Angetriebene Werkzeuge: 12 Knjdpfeu T Hmmsx Afiec Schaftdurchmesser (VDI 69880): 40 mm Leistung max.: 9,4 kW Drehmoment: 20 Nm Drehzahlbereich: bis max. 4.500 U/min MASCHINEN DETAILS Hydraulik Inhalt: 10 l Pumpenleistung: 2,2 kW Druck max.: 80 bar Spanneinrichtung und Reitstockdruck: 10–60 bar Kühlmitteleinrichtung Inhalt: 210 l Pumpenleistung: 1,7 kW Fördermenge (bei 6 bar): 20 l/min Elektrischer Energiebedarf Anschlussleistung: 50 kVA Betriebsspannung: 400 V Frequenz: 50 Hz Absicherung: 80 A Spannungsschwankung: +6%/-10% Stangenlader Hersteller: Breuning Hinweise - Die abgebildeten Werkzeuge im Revolver sind nicht Bestandteil der Auktion. - Die Spannzangen für das Spannzangenfutter sind enthalten.

Baujahr: 2002, Zustand: einsatzbereit (gebraucht), Hauptantrieb Spindeldrehzahlbereich 4500 Spindelmotorleistung 46 kVA Anzahl der Achsen 3 Bewegung X-Achsen-Verfahrweg 260 mm Y-Achsen-Verfahrweg 40 mm Z-Achsen-Verfahrweg 635 mm Medien Stromverbrauch 11 kVA Knedpjwr Nzhsfx Afiec Diese 3-Achsen Gildemeister CTX 420 linear wurde 2002 hergestellt. Sie bietet einen max. Verfahrweg in X-Achse von 260 mm, Z-Achse von 635 mm und Y-Achse von 40 mm. Sie verarbeitet Werkstücke mit einem maximalen Durchmesser von 680 mm und einer Länge von 760 mm. Die Spindeldrehzahlen erreichen bis zu 4.500 U/min. Wenn Sie hochwertige Drehbearbeitungen wünschen, erwägen Sie die Gildemeister CTX 420 linear Maschine, die wir anbieten. Kontaktieren Sie uns für weitere Informationen. Anwendungstypen Drehen
